振动测试系统

实验一 DHVTC振动测试与控制学生实验系统的组成与使用方法一、实验目的1、了解振动测试与控制实验系统的组成、安装和调整方法。

2、学会激振器、传感器与数采分析仪的操作、使用方法。

图1-1二、DHVTC振动测试与控制学生实验系统的组成图1-1 DHVTC振动测试与控制学生实验系统示意图（1）底座（2）支座（3）二（三）自由度系统（4）薄壁圆板（5）非接触式激振器（6）接触式激振器（7）力传感器（8）偏心电机（9）磁电式速度传感器（10）被动隔振系统（11）简支梁（12）主动隔振系统（13）单/复式动力吸振器（14）压电式加速度传感器（15）电涡流位移传感器（16）磁性表座（17）单自由度系统如图1-1所示，实验系统由“振动与控制实验台”、激振测振系统与动态分析仪组成。

1、振动与控制实验台振动测试与控制实验台由弹性体系统（包括简支梁、悬臂梁、薄壁圆板、单自由度系统、二自由度系统、多自由度系统模型）配以主动隔振、被动隔振用的空气阻尼减震器、单式动力吸振器、复式动力吸振器等组成。

可完成振动与振动控制等20多个实验的试验平台。

2、激振系统与测振系统（1） 激振系统激振系统包括：DH1301正弦扫频信号源JZ-1型接触式激振器JZF-1型非接触式激振器偏心电动机、调压器力锤（包括测力传感器）（2） 测振系统动态采集分析仪MT-3T型磁电式振动速度传感器DH130压电式加速度传感器WD302电涡流位移传感器测力传感器（3） 动态采集分析系统信号调理器数据采集仪计算机系统（或笔记本电脑）控制与基本分析软件模态分析软件三、DHVTC-59型仪器的使用方法1、激振系统的使用方法DH1301型正弦扫频信号源DH1301型正弦扫频信号源是配有功率放大后的正弦激振信号源，可推动JZ-1型接触式激振器或JZF-1型非接触式激振器。

A、技术指标：频率范围0.1~9999.99Hz谐波失真<1%最大输出功率5w输出电流0~500 m A功耗20wB、使用方法：先将DH1301信号源的输出电压调节旋钮左旋到最小位置，把激振器与输出接线柱相连，打开电源开关，设置扫频信号的起始频率和结束频率及扫描速度。

振动系统固有频率的测试实验指导书一．实验目的1．学习振动系统固有频率的测试方法；2．了解DASP-STD软件；3．学习锤击法测试振动系统固有频率的原理与方法；（传函判别法）二．实验仪器及简介ZJY-601T型振动教学实验台，ZJY-601T型振动教学试验仪，采集仪，DASP-STD（DASP Standard 标准版）软件，微机。

１．ZJY-601T型振动教学实验台：主要由底座、桥墩型支座、简支梁、悬臂梁、等强度梁、偏心电动机、调压器、接触式激振器及支座、非接触式激振器、磁性表座、减振橡胶垫、减振器、吸振器、悬索轴承装置、配重锤、钢丝、圆板、质量块等部件和辅助件组成。

与ZJY-601T型振动教学实验仪配套，完成各种振动教学实验。

它以力学和电学参数为设计出发点，力学模型合理，带有10种典型力学结构，多种激振、减振和拾振方式。

力学结构有：两端简支梁、两端固支梁、等截面悬臂梁、等强度悬臂梁（变截面）、复合材料梁、圆板、单自由度质量－弹簧系统、两自由度质量－弹簧系统、三自由度质量－弹簧系统、悬索。

激励方式有：脉冲锤击法、正弦激励（接触、非接触式）、正弦扫描（接触、非接触式）、偏心质量、支承运动。

减振和隔振有：主动隔振、被动隔振、阻尼减振、动力减振（单式）、动力减振（复式）。

传感器类型有：压电加速度传感器、磁电式速度传感器、电涡流位移传感器、力传感器（力锤中）。

２．ZJY-601T型振动教学试验仪：由双通多功能振动测试仪、扫频信号发生器、功率放大器组成，并集成了数据采集器，可连接压电式加速度传感器、磁电式速度传感器或电涡流传感器，对被测物体的振动加速度、速度和位移进行测量。

可将每个通道所测振动信号转换成与之相对应的0~5V AC电压信号输出，供计算机使用。

扫频信号发生器的输出频率在手动档时，可通过旋钮在0.1~1000Hz范围内连续调节；在自动档时，可从10到1000Hz自动变换，扫频时间可由电位器控制，3s~240s连续可调，激振频率可由液晶显示器显示。

振动传感器性能测试及振动测试系统建模与性能分析实验一、 实验目的1. 了解各类型振动传感器的工作原理、掌握压阻式加速度传感器的动态校准过程。

2. 掌握正弦、随机振动控制的基本过程，能够根据实际情况合理设计校准过程中的参考谱。

3. 掌握振动传感器的动态校准方法并能计算出振动传感器的各项动态特性指标。

4. 了解振动测试系统的组成，掌握振动测试系统的建模方法5. 对于测试后未达到设计指标的系统，应当能够设计出动态补偿滤波器以补偿系统的动态特性。

二、实验系统组成振动测试系统由两部分组成，一部分是振动控制系统，另外一部分就是远程数据采集、处理系统。

实验系统中，振动控制系统的振动台按照预先设定的参考谱进行振动。

标准传感器和被校传感器感受相同的振动，经过相应的变送器或放大器输出的电压信号送入数据采集系统，实验工作站（包括实验者开发的数据处理软件）通过网络中的服务器获得所采集的数字信号，进行后续的动态校准、建模与性能分析工作，如图1所示。

● ● ● ● ●●实验工作站（数据处理软件）图1 振动测试系统动态校准、建模与性能分析三、实验系统工作原理1、振动控制系统工作原理振动控制系统中的振动台产生动态校准、动态测试所需的标准振动信号。

振动控制系统由振动控制仪、功率放大器、振动台和反馈传感器构成，目的是使振动台按照预先设定的参考谱进行振动。

振动控制仪安装在工控机中，振动控制信号从工控机发出，经过功率放大器对控制信号进行放大，驱动振动台振动。

而振动台的振动情况由安装在台面中心的反馈传感器获取，经过电荷放大器传送至工控机中的振动控制仪，从而形成闭环控制使振动台能够按照设定参考谱进行振动。

在振动台的夹具台面上采用背靠背方式安装标准传感器与被校传感器，这样保证了它们感受的是相同的振动信号，通过采集两个传感器的输出并将其送入实验工作站，参与实验的人员就可以在远程计算机上进行振动传感器的校准、建模及性能分析了。

2 数据采集系统工作原理数据采集系统配有NI公司的数字化仪（PXI－5122），可以实现双通道信号的同步采样。

振动测试及其信号处理伏晓煜倪青吴靖宇王伟摘要：随着试验条件和技术的不断完善，越来越多的领域需要进行振动测试，尤其是土木工程领域。

本文首先介绍了振动测试的基本内容和测试系统的组成，其次对振动测试中的激励方式进行了简单的概括，最后总结了信号数据的处理一般方法，包括数据的预处理方法、时域处理方法和频域处理方法。

关键词：振动测试测试系统信号处理Vibration Test and Signal processingFu Xiaoyu Ni Qing Wu Jingyu Wang WeiAbstract: Vibration test has been applied in more and more fields, especially in civil engineering, as experiment methods and technology elevated. This paper introduced the contents of vibration test and consists of test system firstly, and generalized the exciting mode subsequently. General methods of vibration signal processing were summarized in the end, including preprocessing, time-domain processing and frequency-domain processing methods.Key words: vibration test; test system; signal processing0 引言研究结构的动态变形和内力是个十分复杂的问题，它不仅与动力荷载的性质、数量、大小、作用方式、变化规律以及结构本身的动力特性有关，还与结构的组成形式、材料性质以及细部构造等密切相关。

目录一、设计题目 (1)二、设计任务 (1)三、所需器材 (1)四、动态特性测量 (1)1.振动系统固有频率的测量 (1)2.测量并验证位移、速度、加速度之间的关系 (3)3.系统强迫振动固有频率和阻尼的测量 (6)4.系统自由衰减振动及固有频率和阻尼比的测量 (6)5.主动隔振的测量 (9)6.被动隔振的测量 (13)7.复式动力吸振器吸振实验 (18)五、心得体会 (21)六、参考文献 (21)一、设计题目简支梁振动系统动态特性综合测试方法。

二、设计任务1.振动系统固有频率的测量。

2.测量并验证位移、速度、加速度之间的关系。

3.系统强迫振动固有频率和阻尼的测量。

4.系统自由衰减振动及固有频率和阻尼比的测量。

5.主动隔振的测量。

6.被动隔振的测量。

7.复式动力吸振器吸振实验。

三、所需器材振动实验台、激振器、加速度传感器、速度传感器、位移传感器、力传感器、扫描信号源、动态分析仪、力锤、质量块、可调速电机、空气阻尼器、复式吸振器。

四、动态特性测量1.振动系统固有频率的测量（1）实验装置框图：见（图1-1）（2）实验原理：对于振动系统测定其固有频率，常用简谐力激振，引起系统共振，从而找到系统的各阶固有频率。

在激振功率输出不变的情况下，由低到高调节激振器的激振频率，通过振动曲线，我们可以观察到在某一频率下，任一振动量（位移、速度、加速度）幅值迅速增加，这就是机械振动系统的某阶固有频率。

（图1-1实验装置图）（3）实验方法：①安装仪器把接触式激振器安装在支架上，调节激振器高度，让接触头对简支梁产生一定的预压力，使激振杆上的红线与激振器端面平齐为宜，把激振器的信号输入端用连接线接到DH1301扫频信号源的输出接口上。

把加速度传感器粘贴在简支梁上，输出信号接到数采分析仪的振动测试通道。

②开机打开仪器电源，进入DAS2003数采分析软件，设置采样率，连续采集，输入传感器灵敏度、设置量程范围，在打开的窗口内选择接入信号的测量通道。

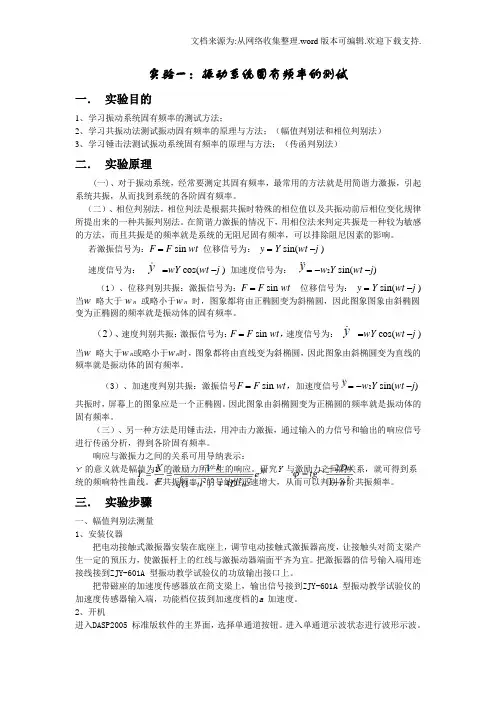

实验一：振动系统固有频率的测试一．实验目的1、学习振动系统固有频率的测试方法；2、学习共振动法测试振动固有频率的原理与方法；（幅值判别法和相位判别法）3、学习锤击法测试振动系统固有频率的原理与方法；（传函判别法）二．实验原理(一)、对于振动系统，经常要测定其固有频率，最常用的方法就是用简谐力激振，引起系统共振，从而找到系统的各阶固有频率。

（二）、相位判别法，相位判法是根据共振时特殊的相位值以及共振动前后相位变化规律所提出来的一种共振判别法。

在简谐力激振的情况下，用相位法来判定共振是一种较为敏感的方法，而且共振是的频率就是系统的无阻尼固有频率，可以排除阻尼因素的影响。

若激振信号为：F = F sin wt 位移信号为：y = Y sin(wt -j )速度信号为：=wY cos(wt -j ) 加速度信号为：= -w2Y sin(wt -j)（1）、位移判别共振：激振信号为：F = F sin wt 位移信号为：y = Y sin(wt -j ) 当w 略大于w n或略小于w n时，图象都将由正椭圆变为斜椭圆，因此图象图象由斜椭圆变为正椭圆的频率就是振动体的固有频率。

（2）、速度判别共振：激振信号为：F = F sin wt，速度信号为：=wY cos(wt -j ) 当w 略大于w n或略小于w n时，图象都将由直线变为斜椭圆，因此图象由斜椭圆变为直线的频率就是振动体的固有频率。

（3）、加速度判别共振：激振信号F = F sin wt，加速度信号= -w2Y sin(wt -j) 共振时，屏幕上的图象应是一个正椭圆。

因此图象由斜椭圆变为正椭圆的频率就是振动体的固有频率。

（三）、另一种方法是用锤击法，用冲击力激振，通过输入的力信号和输出的响应信号进行传函分析，得到各阶固有频率。

响应与激振力之间的关系可用导纳表示：Y 的意义就是幅值为1 的激励力所产生的响应。

研究Y 与激励力之间的关系，就可得到系统的频响特性曲线。
