QCX-WZ-1起重超载限制器

QCX系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量证体系认证。

并于2008年12月通过CE认证。

二、技术指标1、适用范围：桥门式起重机2、动作误差≤±3%（）3、系统综合显示误差：≤5%4、报警点设定：预报警：额定重量的90%。

延时报警：额定起重量的105%。

立即报警：额定起重量的130%。

5、延时报警时间：1~2秒6、传感器过载能力：倍。

7、使用环境条件：-20℃90%RH8、电源电压：~220V9、继电器触点容量：220V /15A，380V /10A。

10、传感器防护等级： IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。

图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。

常用桥（门）式起重机超载限制器故障处理超载限制器是桥（门）式起重机的重要保护装置，在超载的情况下具有声光报警并能切断起重机的起升电路，同时还能显示起吊物的重量。

在日常的使用中，最常用的室轴承座式超载限制器，安装在卷筒轴承座上。

常见的为QCX型超载限制器，在使用中常见的故障现象及故障分析如下：1、在空载情况下，仪表上的显示乱跳分析：（1）放大器内部受潮，导致放大特性变差，对放大器进行干燥；（2）卷筒上传感器经小车拖缆到仪表的屏蔽电缆接触不良，需用万用表进行测量检查；2、承载的情况下仪表显示没有变化分析：（1）卷筒上传感器经小车拖缆到仪表的屏蔽电缆有断的地方或接线端子松动，需用万用表进行测量检查。

由于屏蔽电缆一直在移动，所以日常使用中发生老化断裂的现象较多；（2）传感器到仪表的VA、⊥、V+、V-间线接错；（3）前置放大器损坏；3、仪表显示值飘移分析：（1）传感器零点飘移，按照说明书重新调零；（2）放大器内部受潮，导致放大特性变差，对放大器进行干燥；4、仪表显示“-1----”分析：（1）传感器零点飘移过大或调零电位器RP1调整不当，按照说明书重新调零；（2）传感器到仪表的V+电缆线断或端子接触不良，需用万用表进行测量检查；5、仪表显示“1----”分析：（1）传感器零点飘移过大或传感器变形损坏；（2）传感器到仪表的V-电缆线断或端子接触不良，需用万用表进行测量检查；6、仪表空载报警分析：（1）传感器内部断臂，检查时将传感器的四根引线脱焊测量阻值，正常为350Ω和262.6Ω；（2）前置放大器坏；7、仪表报警断不开分析：仪表内空气继电器损坏，用万用表进行检测；8、仪表不亮分析：（1）没有+5V电压，用万用表进行检测；（2）仪表损坏；9、起重机不能起吊分析：（1）仪表到起升控制系统的控制线断或仪表上的J1、J2不通，用万用表进行检测；（2）见空载报警故障；10、仪表显示不准确分析：按照说明书的要求进行校准；正常状态下，主要部位的正常值如下,作为重要的检修依据：1、空载状态下：传感器IN-、IN+之间电压为+2—+4mv；VA、⊥之间电压为-0.2V —-0.4V；调零后，VC、⊥之间电压为0V。

2024年塔吊超载限时器的类型和安全技术要求超载作业会产生过大应力,它可以使钢丝绳拉断、传动部件损坏、电动机烧毁,由于制动力矩相对不够,导致制动失效等。

超载作业对起重机结构危害很大,既会造成起重机主梁的下挠,主梁的上盖板及腹板有可能出现失稳、裂纹或焊缝开焊,又会造成起重机臂架或塔身折断等重大事故。

由于超载破坏了起重机的整体稳定性,有可能发生整机倾覆倾翻等恶性事故灾害。

额定起重量大于20t的桥式起重机,大于10t的门式起重机、装卸桥、铁路起重机及门座起重机等,根据GB6067-85《起重机械安全规程》的规定均应设置超载限制器。

额定起重力矩小于250KN?m的塔式起重机以及升降机和电动葫芦等起重设备根据用户要求必要时也应安装超载限制器。

(一)超载限制器的类型超载保护装置按其功能可分为自动停止型、报警型和综合型几种。

自动停止型超载限制器当起升重量超过额定起重量时,能停止起重机向不安全方向继续动作,同时允许起重机向安全方向动作。

安全方向是指吊载下降、收缩臂架、减小幅度及这些动作的组合。

自动停止型一般为机械式超载限制器,它多用于塔式起重机上。

报警型超载限制器能显示出起重量,并能在起重量达到额定起重量的95%～100%时发出报警的声光信号。

综合型超载限制器能在起重机达到额定起重量的95%～100%时,发出报警的声光信号,当起升重量超过额定起重量时,能停止起重机向不安全方向继续动作。

超载限制器按结构形式可分为机械式、液压式和电子式三种类型。

机械式的超载限制器有杠杆式和弹策式等。

超载保护装置在设计上考虑了起卓机明载荷的影响,吊载在起升、制动、振动的情况下,速度变化会产生一个附加载荷,起升动载荷常达额定载荷的110%～130%。

动载荷是起重作业固有的动力现象,是起重机械作业的一个特点,因此超载保护装置根据这一特点设计了延时电路,使其具有判断处理这种虚假载荷的能力,又能防止实际载荷超过规定值,不至于发生误动作。

(二)超载限制器的安全技术要求①机械式超载限制器的综合误差不应大于8%,电子式超载限制器的综合误差不应大于5%。

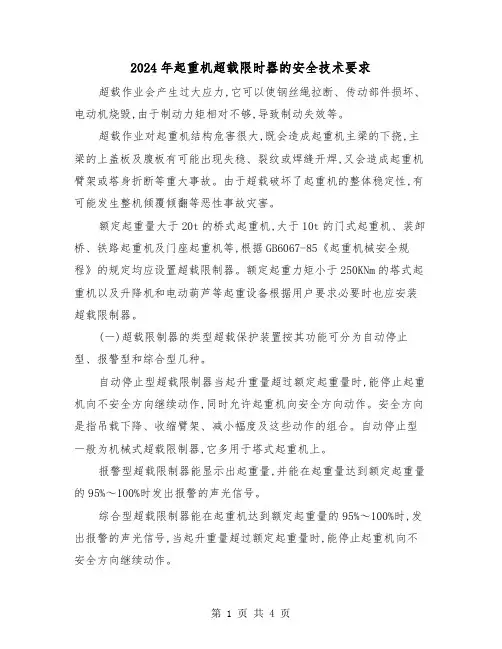

2024年起重机超载限时器的安全技术要求超载作业会产生过大应力,它可以使钢丝绳拉断、传动部件损坏、电动机烧毁,由于制动力矩相对不够,导致制动失效等。

超载作业对起重机结构危害很大,既会造成起重机主梁的下挠,主梁的上盖板及腹板有可能出现失稳、裂纹或焊缝开焊,又会造成起重机臂架或塔身折断等重大事故。

由于超载破坏了起重机的整体稳定性,有可能发生整机倾覆倾翻等恶性事故灾害。

额定起重量大于20t的桥式起重机,大于10t的门式起重机、装卸桥、铁路起重机及门座起重机等,根据GB6067-85《起重机械安全规程》的规定均应设置超载限制器。

额定起重力矩小于250KNm的塔式起重机以及升降机和电动葫芦等起重设备根据用户要求必要时也应安装超载限制器。

(一)超载限制器的类型超载保护装置按其功能可分为自动停止型、报警型和综合型几种。

自动停止型超载限制器当起升重量超过额定起重量时,能停止起重机向不安全方向继续动作,同时允许起重机向安全方向动作。

安全方向是指吊载下降、收缩臂架、减小幅度及这些动作的组合。

自动停止型一般为机械式超载限制器,它多用于塔式起重机上。

报警型超载限制器能显示出起重量,并能在起重量达到额定起重量的95%～100%时发出报警的声光信号。

综合型超载限制器能在起重机达到额定起重量的95%～100%时,发出报警的声光信号,当起升重量超过额定起重量时,能停止起重机向不安全方向继续动作。

超载限制器按结构形式可分为机械式、液压式和电子式三种类型。

机械式的超载限制器有杠杆式和弹策式等。

超载保护装置在设计上考虑了起卓机明载荷的影响,吊载在起升、制动、振动的情况下,速度变化会产生一个附加载荷,起升动载荷常达额定载荷的110%～130%。

动载荷是起重作业固有的动力现象,是起重机械作业的一个特点,因此超载保护装置根据这一特点设计了延时电路,使其具有判断处理这种虚假载荷的能力,又能防止实际载荷超过规定值,不至于发生误动作。

(二)超载限制器的安全技术要求①机械式超载限制器的综合误差不应大于8%,电子式超载限制器的综合误差不应大于5%。

控制继电器不吸或接点粘连。 2BG3 三极管损坏。
数显不亮
(1) (2)
无+5V 电压。 表头元器件损坏。
不能起吊 显示不准
(1) (2)
（1） （2）
控制线断开或 J1、J2不通。 空载报警。
传感器零点飘移或未进行校正。 RP1、RP2 电位器调乱。
（2）为正确掌握检修技术,现将正常状态下的真值表列表如下：
7、使用环境条件：-20℃~+60 ℃ 90%RH
8、电源电压：~220V
或~380V
+10% -15%
5
50Hz
（如用其他电源电压，用户订货时需注明）
9、继电器触点容量：220V15A/380V 10A。
10、传感器防护等级： IP65
11、电气控制箱防护等级：IP42
三、工作原理
工作原理框图见图 1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，
电源 显示接口 部分
123
RP4 RP1 RP3 RP2
SW4 ON ON DIP 1 2 3 4 OFF
AC J1J0J2
1,2 端子接 AC220V 1,3 端子接 AC380V
图4
A、 系统零点调正：起重机的吊钩离地 1 米处，打开电气盒盖，调节位于线路板上方的电位器 RP1调到数字为零、如果调不到零，则可将 1R54.3K 阻值适当减少，或将 1R35.1K 适当增大， 以扩大量程调节范围。
重机
双传感器组合，双通道输入、主付钩分别显示，分别控制。
主付钩起重机
智能化仪表，轻触键盘操作，具有称重超载限制功能，也可带大 屏显示。
桥门式起重机
可根据用户要求设计
5
QCX 型起重量限制器使用说明书

QCX1A说明说
钢丝绳直吊等起重设备上限制起重量的安全保护装置。

该装置由控制器和传感器两大部分组成，能显示起吊重物重量，防止人身事故，因此它对冶金、矿山、码头、仓储等行业现代化安全生产具有极重要意义。

一、限制器的主要特点
1由于采用了先进的抗***件和独到的软件设计，本装置有*的抗干扰能力；
2为了消除传感器、放大器长期工作产生的变化所带来的影响，本装置采用了零点自动跟踪记忆技术，确保称重的精度。

3为了便于安装，本装置的各部件在工厂已按技术标准用精密仪器分别调校，现场安装时一般不再需要进行调试（见安装和调试部分
4为了便于精确显示称重值，限制器采用了软件调节记忆技术，调整时便捷直观，售后服务及现场维修方便，可靠。

二、技术指标
1适用范围：0.5T-32T各种规格的电动葫芦、钢丝绳直吊等单梁式起重机。

2系统误差：小于±5%（F。

S）
3报警方式：（1）预报警点：当起吊重量达到额定起吊重量的90%时，发出断续的报警声，绿声指示灯亮，显示重物重量。

（2）额
定值报警：当起吊重量达到额定起吊重量的100%时，再次发出断续的报警声，黄色指示灯亮，显示重物重量。

（3）立即报警：当起吊重量达到额定起吊重量的105%时。

再次发出连续的报警声，红色指示灯亮，且延时2秒自动切断起重机上升接触器电源，同时显示重物重量。

4传感器的静强度：传感器的静强度为额定载荷的1.5倍。

起重限制器型号QCx_B2设置步骤1、塔式起重机起重司机、起重信号工、司索工必须持有特种作业上岗证书。

2、塔式起重机使用前，应对起重司机、起重信号工、司索工等作业人员进行安全技术交底。

3、塔式起重机力矩限制器、重量限制器、变幅限位器、奔跑限位器、高度限位器等安全保护装置严禁随意调整和拆毁。

4、每班作业前，应按规定日检、试吊；使用期间，安装单位或租赁单位应按使用说明书的要求对塔式起重机定期进行保养。

5、施工现场两台及以上塔式起重机交叉作业，应当制订严防相撞专项方案。

6、作业中遇突发故障，应采取措施将吊物降落到安全地点，严禁吊物长时间悬挂在空中。

7、塔式起重机严禁塔式起重重量少于额定载荷的吊物，且严禁塔式起重重量未明的重物。

8、物件起吊时应绑扎牢固，不得在吊物上堆放或悬挂其他物件；零星材料起吊时，必须用吊笼或钢丝绳绑扎牢固。

当吊物上站人时不得起吊。

9、钢丝绳规格应当满足用户额定重量的建议。

钢丝绳的保护、检验和除役应当合乎现行国家标准《起重机用钢丝绳检验和除役新颖规范》(gb/t)的规定。

10、遇有大雨、大雪、大雾、风沙及六级以上大风等恶劣天气时，应停止作业。

雨雪过后，应先经过试吊，确认制动器灵敏可靠后方可进行作业。

夜间施工应有足够照明。

11、应当保证塔式起重机在非工作工况时臂架能够随风旋转。

12、行走式塔机必须设置有效的卷线器。

为了强化起重机械的管理，确保起重机械的正常运转和安全生产，特制订本制度。

一、由机修部门负责起重机的管理工作。

建立必要的起重机械检修维护、定期检验、操作、安全规程；二、起重机选定专人操作方式，其他人员严禁随便停下；操作方式人员对所采用的起重机械必须努力做到“四懂得三会”(懂得性能、懂得结构、懂得原理、懂得用途、可以采用、可以维护保养、可以排除故障)。

并展开专门培训，经安全部门考试获得合格证后方能够操作方式。

三、操作人员应经常检查钢丝绳、吊钩限位开关等，各零件部件的使用情况，如发现异常应及时报修；四、塔式起重物件应钩乌科学合理，吊钩与吊物件战略重点应当横向，不许横缠，塔式起重物件存有慢口应当垫衬维护；五、起吊物件时不得超过起吊设备的限重载重量，不准长时间将物件悬在空中，吊起物下面禁止有人行走或停留；六、拿著或电气制盒，绝缘必须较好，操作方式完横向钳子，无法并使其在空中摇晃以致被喷发损坏；七、光线阴暗或操作者不能看到被吊物件又无人指挥操作的`情况下，不能起吊；八、黄继妍上班应当阻断设备电源。

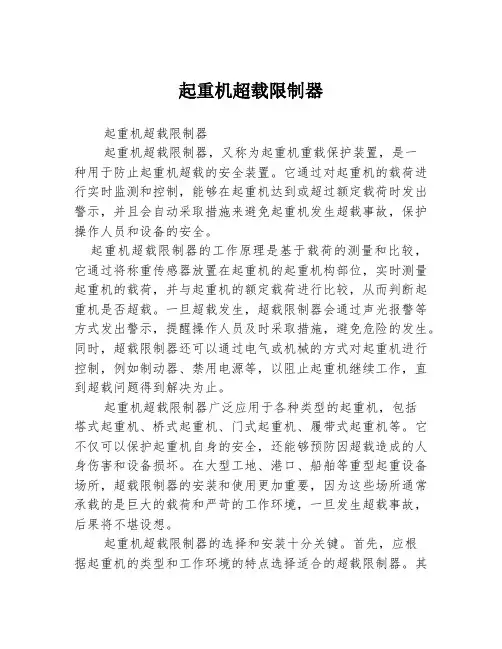

起重机超载限制器起重机超载限制器起重机超载限制器，又称为起重机重载保护装置，是一种用于防止起重机超载的安全装置。

它通过对起重机的载荷进行实时监测和控制，能够在起重机达到或超过额定载荷时发出警示，并且会自动采取措施来避免起重机发生超载事故，保护操作人员和设备的安全。

起重机超载限制器的工作原理是基于载荷的测量和比较，它通过将称重传感器放置在起重机的起重机构部位，实时测量起重机的载荷，并与起重机的额定载荷进行比较，从而判断起重机是否超载。

一旦超载发生，超载限制器会通过声光报警等方式发出警示，提醒操作人员及时采取措施，避免危险的发生。

同时，超载限制器还可以通过电气或机械的方式对起重机进行控制，例如制动器、禁用电源等，以阻止起重机继续工作，直到超载问题得到解决为止。

起重机超载限制器广泛应用于各种类型的起重机，包括塔式起重机、桥式起重机、门式起重机、履带式起重机等。

它不仅可以保护起重机自身的安全，还能够预防因超载造成的人身伤害和设备损坏。

在大型工地、港口、船舶等重型起重设备场所，超载限制器的安装和使用更加重要，因为这些场所通常承载的是巨大的载荷和严苛的工作环境，一旦发生超载事故，后果将不堪设想。

起重机超载限制器的选择和安装十分关键。

首先，应根据起重机的类型和工作环境的特点选择适合的超载限制器。

其次，超载限制器的安装位置必须能够准确测量载荷，并且不会因振动、温度变化等因素而产生误差。

此外，超载限制器的性能指标也是选择的重要考虑因素，例如测量范围、精度、响应时间等。

最后，超载限制器的使用和维护要符合相关的安全规范和要求，定期进行检测和校准，以确保其可靠性和稳定性。

总之，起重机超载限制器是起重机安全的重要组成部分，它能够有效避免起重机发生超载事故，保护人员和设备的安全。

在现代工程建设和起重作业中，起重机超载限制器的应用已经成为一项标准的安全要求，它不仅能够提高工作效率，还能够提高工作环境的安全性和可靠性。

因此，我们应该高度重视起重机超载限制器的选择、安装和使用，以确保起重机工作的安全和稳定。

QCX 系列起重量限制器使 用 说 明 书§1 技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S ）3、系统综合显示误差：≤5%(F.S)4、报警点设定： 预报警：额定重量的90%。

延时报警：额定起重量的105%。

立即报警：额定起重量的130%。

5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。

7、使用环境条件：-20℃~+60 ℃ 90%RH8、电源电压：~220V 或~380V 50Hz （如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A ，380V /10A 。

10、传感器防护等级： IP65 11、电气控制箱防护等级：IP44 §2 工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。

传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。

如果载荷大于130%，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警。

执行控制的继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中。

当超载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业。

电路总共有二组直流电源：±6V 供传感器和二次仪表，+5V 供重量数字显示器。

QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。

该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。

本企业于1998年12月通过ISO9001质量体系认证。

二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP651页11．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。

图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。

QCX-M型起重量限制器说明书QCX-M系列起重量限制器使⽤说明⼀、概述QCX-M系列起重量限制器是我公司最新推出的⼀款具有多种保护功能的限制器产品。

采⽤全新的数字电路设计⽅案，结合MCS-51系列单⽚机可编程技术，使仪表更具通⽤性，调试操作更为⽅便，可以⼴泛应⽤于单双梁桥门式起重机。

本产品各项技术指标均符合国家标准GB12602-2009《起重机械超载保护装置》的要求，控制仪表除了具有超载报警和控制外，还具有实时重量显⽰、零点⾃动跟踪、超载次数记忆等功能。

并可根据⽤户需要提供4-20mA、RS485或⼤屏幕显⽰器等。

⼆、主要技术参数1、综合误差：≤5%F.S.2、预报警点：额定起重量的90%，断续声响，黄指⽰灯亮。

3、超载控制点：额定起重量的105%，持续声响，红指⽰灯亮。

4、继电器容量：AC250V、10A。

5、电源电压：AC220V或AC380V±10% 、50HZ。

6、环境温度：-20℃～+70℃、90%RH。

7、传感器过载能⼒：额定容量的1.5倍。

8、传感器防护等级：IP65。

9、仪表箱防护等级：IP44。

10、仪表尺⼨：宽180×⾼120×厚65(mm)。

1三、QCX-M系列型号对照表序号新型号⽼型号仪表的功能1 QCX-M QCX-2B 单通道输⼊、单显⽰、90%预警、105%控制。

2 QCX-MA QCX-2A 双传感器、双通道输⼊、实现总显⽰总控制。

3 QCX-MB QCX-3B 双传感器，双通道输⼊，主付钩分别显⽰、分别控制。

4 QCX-MC QCX-2C 单通道输⼊、具有超载、⽋载分别控制。

5 QCX-ME QCX-2E 双传感器、双通道输⼊，实现总显⽰、分控制。

6 QCX-MY QCX-2BY 单通道输⼊、具有90%、105%两组控制触点。

7 QCX-MZ QCX-2Z 双传感器组合、单通道输⼊，实现总显⽰、总控制。

四、仪表操作⾯板1、单显⽰操作⾯板22、双显⽰操作⾯板图A828A828五、安装连接说明1、仪表的接⼝位置如下图。

起重机重量限制器|今迈衡器起重机限载限制器起重量限制器概述：QCX-JM型起重量限制器是我厂专业生产的起重机械安全保护装置，在设计上采用了计算机技术，有自动校核检查能力，具有功能强、结构紧凑、操作校准方便、工作稳定、安装维修方便等优点。

可用于桥吊、门吊等起重设备上。

该装置具有声光报警、立即报警、切断起重机卷扬电机电源回路和显示起吊重物重量等功能，可避免起重设备因过负荷超载造成的设备和人身事故。

因此它对冶金、机械、矿山、铁路、码头、仓库等行业现代化安全生产，具有极其重要的意义。

该产品采用计算机技术,抗干扰能力强，安装、使用和维护方便起重量限制器由仪表箱和传感器两大部分组成，对于不同型号的起重机械可选用不同形式和不同数量的仪表箱和传感器.该轴座式传感器是QCX-JM型超限制器的一组成部分。

传感器带有电压/电流变送器，抗干扰能力强，传输距离远。

特殊规格起重机的传感器可按用户要求设计加工并代为安装。

起重量限制器功能特点：1.由于采用了先进的抗干扰器件和独到的软件设计，本装置有极强的抗干扰能力；2.为了消除传感器、放大器和机械等多方面长期工作生产生的变化带来的影响，本装置采用了零点自动跟踪记忆技术，确保称重的精度；3.本装置采用了数学模型控制技术，可以限制起吊时的异常过冲击，避免了起重机由过冲击引起的损坏；4.传感器与控制箱之间信号采用数字传输，提高了传输距离和抗干扰性能，特别适用于装有变频电机的起重机；5.为了便于安装，本装置的各部件在工厂已按技术标准用精度仪器分别调校，现场安装时一般不再需要进行调度(见安装和调试部分)；6.为了便于精确显示稳重值，限制器采用了软件调节记忆技术，调正时便捷直观；起重量限制器技术指标1.适用范围：3～1000吨门式或桥式起重机(其它类型的起重机械可按用户要求定制)；2.系统误差：小于±5%；3.告警方式：(1)预报警点：当起吊重量达到额定起吊重量的90%时，发出断续的报警声(短声)，显示重物重量；(2)额定值报警：当起吊重量达到额定起吊重量的100%时，发出断续的报警声(长声)，显示重物重量；(3)立即报警：当起吊重量达到额定起吊重量的110%时，发出连续的报警声，且延时2秒钟自动切断起重机上升接触器电源，显示重物重量；4.传感器的静强度：传感器的静强度为额定载荷的3倍；5.工作温度：-40℃～+60℃；6.相对湿度：45%～95%；7.电源电压：AC380V(或220V)，50HZ8.继电器触点容量：继电器触点容量为AC380V，4A；9.控制器的耐压：控制器的耐压为2000V；10.显示方式：四位LED数字显示，小数点自动切换。

QCX-BY型起重量限制器操作说明书一、概述：QCX-BY系列Ⅱ型(简单型)起重量限制器是用于单梁、葫双等起重机设备上的安全保护装置。

该装置主要有电阻应变式传感器和电器控制器两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。

它是根据GB12602-90《起重机械过载保护装置安全技术规范》的要求设计而成的，各项技术指标均满足安全技术规范要求。

QCX-BY系列Ⅱ型起重量限制器选用的传感器为旁压张力式，控制仪表选用QCX-B/Ⅱ单显仪表。

二、技术指标1、适用范围：0.5T以上各种单梁、葫双等起重机。

2、系统综合误差：≤5%（F·S）3、传感器过载能力：1.5倍4、出厂初始设定点：（在满足国家安全规范和标准的前提下，可根据用户需求更改设定点）①预警点：设定为额定起重量的90%②报警动作点：设定为额定起重量的102%③立即动作点：设定为额定起重量的108%5、报警信号及控制①正常显示：起重量信号低于设定的预警点时，信号灯显示为绿色，表示起重量处于正常工作状态。

②预警显示：起重量信号达到设定的预警点，低于设定的报警点时，信号灯显示为黄色，蜂鸣器发出断续告警声，但不切断起升控制回路电源，表示目前起重量处于超载预警状态。

③报警显示及动作：起重量信号达到设定的报警动作点，低于设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声,持续2秒后继电器工作切断起升控制回路电源，表示目前起重量处于超载报警状态。

④立即动作点显示及动作：起重量信号达到设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声, 继电器立即动作切断起升控制回路电源，表示目前起重量已处于超载报警状态。

⑤自动复位控制：当报警状态时，起重量信号恢复到额定起重量的90%及以下继电器自动复位。

（注：继电器常闭）6. 音响报警信号强度：距发音部位1m及在司机位置测量均不低于75dB(A)。

7.信号连接方式：常用4x0.5mm2、4x0.75mm2屏蔽电缆线。

QCX型起重机起重量限制器安装调
试说明
Installation and debugging instructions of QCX crane lifting limiter 为规范化、制度化和统一化作业行为，使员工的管理工作有章可循，提高工作效率和员工责任感、归属感，特此制定。

1、核对编号：监控仪表盒编号应与传感器编号一致。

2、电源接线：交流电源应接在起重机电源的进线端，只要起重机在工作状态，必须自动通电，而不受其他电器设备的控制。

（注意380V与220V不能接错！更不能接到J1、J2上！！）。

3、信号与控制接线：将监控仪表盒与传感器①Va、②⊥、
③V+、④V-各自对应连接，J1、J2（常闭触点）串入起重机上升控制回路。

4、调零：将起重机空钩下到离地1米处；打开监控仪表盒，调节位于线路左上方的长方形电位器W0，直至调到数字为零。

请输入您的公司名字
Fonshion Design Co., Ltd。

QCX-A起重量超载限制器商品描述：一、概述：QCX-A型起重量限制器是我公司专业生产的起重机械安全保护装置，专门用于各种型号规格的电动葫芦单梁式起重机。

该装置具有声报警、立即报警、切断起重机起升电机回路和显示起吊重物重量等功能，可避免起重设备因过负荷超载造成的设备和人身事故。

因此它对冶金、机械、矿山、铁路、码头、仓库等行业现代化安全生产，具有极其重要的意义。

该产品在设计上采用了先进的计算机技术，有自动校核检查和零点自动跟踪能力，具有功能强，结构紧凑、操作校准方便、工作稳定、安装维修方便等优点。

二、限制器的主要特点2.1由于采用了先进的抗干扰器件和独到的软件设计，本装置有极强的抗干扰能力；2.2为了便于安装，本装置的各部件在工厂已按技术标准用精度仪器分别调校，现场安装时一般不再需要进行调试(见安装和调试部分)；2.3为了便于精确显示稳重值，限制器采用了软件调节记忆技术，调正时便捷直观；三、技术指标3.1适用范围：0.5T～32T各种规格的电动葫芦单梁式起重机；3.2系统误差：小于±5%(F·S)；3.3告警方式：声光报警；(1)预报警点：当起吊重量达到额定起吊重量的90%时，发出断续的报警声(短声)，显示重物重量；(2)额定值报警：当起吊重量达到额定起吊重量的100%时，发出断续的报警声(长声)，显示重物重量；(3)立即报警：当起吊重量达到额定起吊重量的110%时，发出连续的报警声，红色指示灯亮，且自动切断起重机上升接触器电源，显示重物重量；3.4传感器的静强度：传感器的静强度为额定载荷的1.5倍；3.5工作温度：-20℃～+60℃；3.6相对湿度：45%～95%；3.7电源电压：AC380V，50HZ或按用户要求；3.8继电器触点容量：继电器触点容量为AC380V，2A；3.9控制器的耐压：为2000V；3.10显示方式：四位LED(红色)数字显示起重量，小数点为2位。

QCX-WZ-1起重量限制器四、工作原理QCX-A起重超载限制器由两大部分组成，传感器和控制器。

QCX 系列起重量限制器使 用 说 明 书§1 技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S ）3、系统综合显示误差：≤5%(F.S)4、报警点设定： 预报警：额定重量的90%。

延时报警：额定起重量的105%。

立即报警：额定起重量的130%。

5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。

7、使用环境条件：-20℃~+60 ℃ 90%RH8、电源电压：~220V 或~380V 50Hz （如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A ，380V /10A 。

10、传感器防护等级： IP65 11、电气控制箱防护等级：IP44 §2 工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。

传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。

当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。

如果载荷大于130%，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警。

执行控制的继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中。

当超载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业。

电路总共有二组直流电源：±6V 供传感器和二次仪表，+5V 供重量数字显示器。

QCXB系列起重量限制器用传感器产品详细说明：适用范围：适用于普通标准桥式起重机械的起重量限制器表一上海起重机厂标准规格参考尺寸：额定载荷滑轮倍率传感器规格D H H1L5L4H3E F L9 5T、10T2、31403001493001409575457 15T、16T、20T3、3、4170320144355210120100707 30T、32T44T200400204410200140100707 50T55T200460264460200140100707 75T5200320124300200140100707注：上起厂50T、75T安装尺寸与标准系列表中30T相同。

大连起重机厂标准规格参考尺寸:5T、10T2、3140210593001209575457 15T、20T3、417026084350140120100707 30T44T200360164400160140100707 50T55T200420224450180140100707大起厂规格参考尺寸:( 采纳HLF-2型传感器无底座)5T、10T2、3140150--300409575457 15T、20T3、4170165--3506012310070730T、50T4、54T、5T200180--35060138100707表一：QCXB-Ⅲ P1-P6系列表，3T-50T桥式起重机用传感器规格参考尺寸：（不带底座）序号起重量T 滑轮倍率传容感应量器T φ A B G 0h h C C1 E H φ1 β°φ3 b b1 轴承座图号P1 32 2 140 350 300 215 245 150 75 100 60 37 22 35 164 45 7 T384-21 5P2 10 3 140 350 300 215 245 150 75 100 60 37 22 35 164 45 7 T384-21P3 16 3 170 420 300 270 285 165 100 120 80 39 22 30 200 70 7 T396-21P4 20 4 4 170 420 350 270 285 165 100 120 80 39 22 30 200 70 7 T396-21P5 32 4 6 200 420 350 300 320 180 100 140 100 43 26 30 225 70 7 T386-21P6 50 5 8 200 420 350 300 320 180 100 140 100 43 26 30 225 70 7 T386-21 表二：QCXB-Ⅲ P7-P15 系列表，大吨位规格参考尺寸：序号起重量T 滑轮倍率传容感应量器T A B C D D1 B1 h b φ4-φ轴承座图号P7 75 ５440 300 300 200 100 150 320 100 200 4-37 T48-21 P8 100 ６10 610 230 510 130 65 115 400 180 280 4-46 T618H-81 P9 125 ６15 610 230 510 130 65 115 400 180 280 4-46 T341-81P10 160 ６／８20 610 230 510 130 65 115 400 180 280 4-46 T681H-81 P11 200 ８20 610 230 510 130 65 115 400 180 280 4-46 T341-81 P13 250 ８25 780 300 510 200 100 150 460 200 360 4-46 X69P14 200 780 300 520 200 100 150 460 200 360 4-46 X69P15 80 5 ８440 300 530 200 100 150 320 100 200 4-47 T48-21表一：QCXB-ⅢP20-P27系列表大吨位（非标）参考尺寸：序号起重量T 滑轮倍率传感器容量T φ A B C C1 E h φ1 b b1 P20 75 5 200 480 380 100 300 210 320 37 66 10 P21 100 6 10 280 610 500 140 280 180 400 46 110 7 P22 125 6 15 230 680 580 134 280 170 600 46 90 15 P23 160 6/8 20 280 610 500 200 320 210 400 46 160 10 P24 200 8 20 280 610 500 320 210 46P25 250 8 25 360 610 500 200 320 200 400 46 136 15 P26 300 8 30 360 610 500 200 320 200 400 46 160 10 P27 400 100 220 570 460 120 200 70 460 46 表二：QCXB-Ⅲ 2T-6系列表（大起）3T-50T桥式起重机传感器（带底座）规格尺寸：序号起重量T滑轮倍率传感器容量TA B C D E F G h h1 L M N Q H φφ2 φ3 β°轴承座图号 b b1T1 3 2 2 360 180 75 50 360 25 215 210 59 300 120 174 20 305 140 24 164 35 T384-21 45 75T2 10 3 T3 16 3410 200100 60 410 30 270 260 84 350 140 210 30 380 170 24 200 35 T396-21 70 7T4 20 4 4T5 304 6 470 2301070 440 30 310 360 164 400 160 250 35 500 200 24 225 30 T386-21 70 7 36T6 50 5 8 530 2501070 440 40 310 420 224 450 180 250 35 560 200 28 225 30 T388-21 70 7大吨位（非标）参考尺寸：额定载荷滑轮倍率传感器规格 D L5 L4 F L9 H H3 E 4-φ75T（A） 5 200 380 210 66 10 320 100 37 75T（B） 6 10T 280 340 130 140 10 400 180 46 75T（C） 4 20T 180 360 244 100 26 100T（A） 6 10T 200 500 70 70 7 400 100 26 100T（B）12T 280 460 110 110 7 450 140 34 100T（C）8 10T 280 580 140 140 15 380 200 40 100T（D） 5 10T 230 430 80 80 7 201 110 26 125T（A）15T 230 580 90 90 15 600 134 26 125T（B）10T 150 400 250 100 22 150T 10T 230 430 80 80 7 201 115 26 160T（A）60T 240 255 22160T（B）20T 360 500 160 160 10 400 200 46 250T 24T 360 500 136 136 15 400 200 46 300T 24T 360 500 160 160 10 400 200 46 400T 100T 220 460 350 120 28QCXB系列起重量限制器用传感器(示用意)起重量限制器一、概述：BCQ-GL型起重量限制器是我公司专业生产的起重机械平安爱惜装置，专门用于各类型号规格的电动葫芦单梁式起重机。
