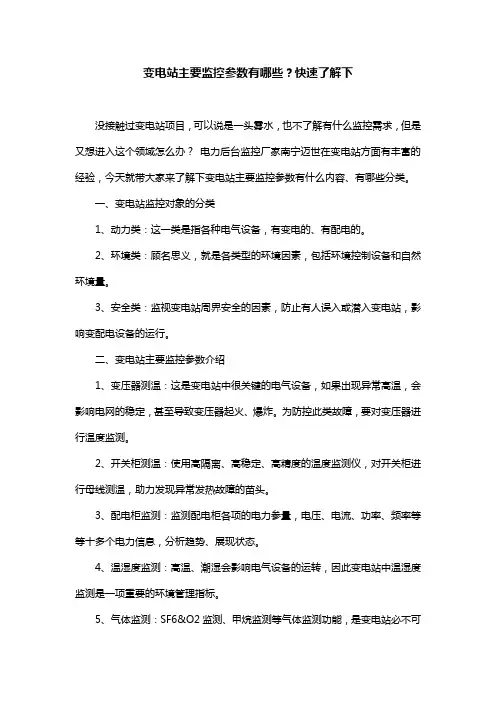

变电站主要监控参数有哪些？快速了解下没接触过变电站项目，可以说是一头雾水，也不了解有什么监控需求，但是又想进入这个领域怎么办？电力后台监控厂家南宁迈世在变电站方面有丰富的经验，今天就带大家来了解下变电站主要监控参数有什么内容、有哪些分类。
一、变电站监控对象的分类1、动力类：这一类是指各种电气设备，有变电的、有配电的。
2、环境类：顾名思义，就是各类型的环境因素，包括环境控制设备和自然环境量。
3、安全类：监视变电站周界安全的因素，防止有人误入或潜入变电站，影响变配电设备的运行。
二、变电站主要监控参数介绍1、变压器测温：这是变电站中很关键的电气设备，如果出现异常高温，会影响电网的稳定，甚至导致变压器起火、爆炸。
为防控此类故障，要对变压器进行温度监测。
2、开关柜测温：使用高隔离、高稳定、高精度的温度监测仪，对开关柜进行母线测温，助力发现异常发热故障的苗头。
3、配电柜监测：监测配电柜各项的电力参量，电压、电流、功率、频率等等十多个电力信息，分析趋势、展现状态。
4、温湿度监测：高温、潮湿会影响电气设备的运转，因此变电站中温湿度监测是一项重要的环境管理指标。
5、气体监测：SF6&O2监测、甲烷监测等气体监测功能，是变电站必不可少的，可防控气体泄漏，引发的危害。
6、噪音监测：监测变电站噪音大小，以便做好降噪隔音的工作，避免对周围居民和环境造成噪声困扰。
7、漏水监测：该功能可防控空调漏水、天花板漏水等问题会引发设备漏电、起火的故障。
8、烟雾探测：感应火灾烟雾浓度，迅速报警。
9、红外感应：发现入侵人员，自动通报异常。
10、门禁系统：智能门禁系统，防止撬锁、潜入，构建规范、合理的出入方式。
11、视频监控：实时录入变电站画面，可联动门禁、红外等设备拍取画面。
12、空调监控：远程联动空调运行模式、调整温度、湿度，达到环境调控作用。
13、水位监测：电缆沟水位上涨情况，自动发出警报。
14、水泵控制：对电缆沟的雨水进行排泄，防止电缆受损。
智能变电站一体化监控系统建_设技术规范(正式发布版)标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-ICSQ/GDW 国家电网公司企业标准Q / GDW679 — 2011智能变电站一体化监控系统建设技术规范Technical specifications for construction of integrated supervision and controlsystem of smart substation2011-02-07发布 2011-02-07实施国家电网公司发布目次前言 .................................................................................................................................................. I I 1范围 . (1)2规范性引用文件 (1)3术语和定义 (1)4 总则 (2)5 体系架构及功能要求 (2)智能变电站自动化体系架构 (2)一体化监控系统架构 (2)系统功能要求 (3)应用间数据流向 (6)6 一体化监控系统结构 (7)系统结构 (7)网络结构 (9)7 系统配置 (9)硬件配置 (9)系统软件配置 (10)时间同步 (11)性能要求 (11)8 数据采集与信息传输 (12)9 二次系统安全防护 (12)编制说明 (13)前言智能变电站是智能电网的重要环节，一体化监控系统是智能电网调度控制和生产管理的基础，是大运行体系建设的基础，是备用调度体系建设的基础。
为规范智能变电站建设，按照“统一规划、统一标准、统一建设”的原则，国家电网公司组织编写了《智能变电站一体化监控系统建设技术规范》。
本标准规定了智能变电站一体化监控系统体系架构、功能要求和系统配置等，为智能变电站设计和建设提供技术标准和依据。
变电站视频及环境监控系统技术方案一、背景变电站是电力系统中重要的组成部分，负责将输送来的高压电力通过变压器降压后分配到各个用户。
随着技术进步和社会发展，对于变电站的安全和稳定性要求也越来越高。
因此，如何有效地实施视频监控和环境监控成为变电站管理的关键。
二、视频监控技术方案1. 摄像设备选择在变电站中，应选择抗干扰性强、高清晰度、远距离监控的摄像设备。
考虑到变电站较为特殊的工作环境，建议选择抗腐蚀、防爆、防震的专业监控摄像头。
2. 视频监控布局针对变电站不同区域的特点，进行合理的视频监控布局。
重点监控变压器、开关设备等重要区域，确保变电站的安全运行。
3. 视频存储和管理采用网络视频录像机（NVR）对监控视频进行存储和管理，确保监控数据的完整性和安全性。
同时，设置权限，限制不同人员对监控视频的访问。
4. 远程监控实现对变电站监控画面的远程访问和实时监控，方便管理人员随时掌握变电站的运行情况。
三、环境监控技术方案1. 环境监测设备选择在变电站中，应配置温度、湿度、气体浓度等环境监测设备，及时掌握变电站内部环境的变化。
2. 环境监测布局根据变电站不同区域的需求，合理布置环境监测设备，确保对整个变电站环境的全面监测。
3. 数据采集与分析利用传感器采集环境数据，并将数据传输至监控中心进行实时监测和分析。
通过数据分析，及时发现异常情况并采取相应措施。
4. 报警系统建立环境监控报警系统，一旦监测到超出设定阈值的环境参数，系统将自动发出警报，通知相关人员进行处理。
四、总结变电站视频及环境监控系统技术方案的实施，有助于提高变电站的安全性和稳定性，保障电力系统的正常运行。
通过合理选择监控设备、布局监控点和建立监控系统，可以更好地监测和管理整个变电站的运行情况，及时发现和解决问题，确保变电站的安全可靠运行。
![G681_110kV变电站视频监控系统专用技术规范标准[详]](https://uimg.taocdn.com/af737161590216fc700abb68a98271fe900eaf1f.webp)
G681_110kV变电站视频监控系统专用技术规范标准[详]一、总则1.1 编制目的本技术规范标准旨在为G681_110kV变电站视频监控系统的设计、施工、验收及运行维护提供详细的技术指导，确保系统安全、可靠、高效运行，满足变电站安全生产和智能化管理的需求。
1.2 适用范围本规范适用于G681_110kV变电站新建或改建工程中的视频监控系统。
其他电压等级的变电站视频监控系统可参照执行。
1.3 规范依据本规范依据国家相关法律法规、行业标准、电力系统安全规程以及视频监控技术发展现状编制而成。
二、系统设计要求2.1 设计原则（1）先进性：采用成熟、先进的技术和设备，保证系统长期稳定运行。
（2）可靠性：系统应具备高可靠性，关键设备应采用冗余配置。
（3）安全性：确保系统及信息的安全，防止非法侵入和恶意破坏。
（4）可扩展性：系统设计应考虑未来扩容和升级需求。
2.2 系统组成（1）前端设备：包括摄像头、云台、防护罩等。
（2）传输设备：包括光端机、光纤、同轴电缆等。
（3）中心控制设备：包括视频服务器、存储设备、监控工作站等。
（4）辅助设备：包括电源、防雷、接地等。
2.3 系统功能（1）实时监控：对变电站现场进行24小时实时监控。
（2）录像存储：对监控画面进行录像存储，便于事后查询。
（3）远程访问：支持远程客户端访问，实现远程监控。
（4）报警联动：与变电站其他系统（如安防、消防等）实现报警联动。
三、设备技术要求3.1 前端设备（2）云台：具备水平和垂直方向转动功能，运行平稳，响应速度快。
（3）防护罩：具备防水、防尘、防腐蚀等功能，适应户外恶劣环境。
3.2 传输设备（1）光端机：采用全双工通信方式，具备较强的抗干扰能力。
（2）光纤：采用单模或多模光纤，满足传输距离和带宽需求。
（3）同轴电缆：采用符合国标的高性能同轴电缆，保证信号传输质量。
3.3 中心控制设备（1）视频服务器：具备高处理能力，支持多路视频信号接入和存储。
变电站远程图像监控系统技术条件电力设计院2023年 10月220k V 变电站为无人值班旳综合自动化变电站。
站区重要建筑物为综合楼 , 共3层。
220kVGIS 、主变、 35kV 设备均采用室内布置方式; 35kV 出线开关柜单列布置在开关室内;二次设备布置在二次设备间内。
本站站端设图像采集屏一面,采集屏上需设图像显示设备,显示屏为17’’ 液晶彩色显示器,及对应旳摄像机等前端设备。
高压供电企业现已经有监控中心设备。
本次招标范围只包括站端设备。
1总则1.1本规范书提出旳是最低程度旳技术规定,并未对一切技术规定作出详细规定,也未充足引述有关原则及规范旳条文。
卖方应保证提供符合本规范书和有关旳国标、国内工业原则旳优质产品。
1.2假如卖方没有以书面形式对本规范旳条文提出异议,则意味着卖方提供旳系统或设备完全符合本规范旳规定,如有异议,不管多么微小,都应在投标书中加以详细描述。
1.3本规范书所引用旳原则若与卖方所执行旳原则不一致时,按较严格旳原则执行。
1.4卖方对远程图像监控成套系统负有全责,即包括分包(或采购旳产品。
分包(或采购旳产品制造商应事先征得招标方旳承认。
1.5本规范书经买、卖双方确认后作为订货、安装协议旳技术附件,与协议正文具有同等法律效力。
1.6引用原则《民用闭路监视电视系统工程技术规范》 (GB50198〉《安全防备工程程序与规定》 (GA/T75-94《保护接地和防雷接地原则》 (IEC364-4-41《电力工程电缆设计规范》 (GB50217-94《工业电视系统工程设计规范》 (GBJ115-87《计算机软件开发规范》 (GB8566-88《电气装置安装工程电缆线路施工及验收规范》 (GB50168-92《电业安全工作规程》 (DL-108-91《变电所设计技术规程》 (SDJ2-79《工业企业通信设计规范》 (GBJ42-81《电力系统通信站防雷运行管理规程》 (DL548-94《有线电视系统工程技术规范》 GB50200-94 《报警图像信号有线传播装置》 GB/T 16677-1996 《电力系统实时数据通信应用协议》《防盗报警控制器通用技术条件》 GB12663-2023 《高频干扰试验》 IEX255/22-1《工频磁场旳抗扰度试验》 GB / T17626.8《静电放电干扰试验》 IEX255/22-3《浪涌(冲击抗扰度试验》 GB / T17626.5《射频场感应旳传导骚扰抗扰度》 GB / T17626.6 2 工作环境系统在下列环境条件下可靠、安全、稳定工作。
变电站监控系统方案建议书1概述近年来，随着电力系统管理体制的深化改革，变电所的自动化技术在不断进步。
目前很多变电站已逐步实现无人值班或值守。
另一方面供电系统各部门、各单位也都有了相应的专用网络，随着供电系统的全面改革，对于变电所，除了常规的自动化系统之外，远程视频/环境监控系统已逐步成为无人值班变电所新增的而且是一个十分必要的自动化项目，是其他自动化手段所不可替代的。
通过远程视频/环境监控系统，安全值班人员、企业领导可以随时对电站的重点部位进行监控和监视，以便能够实时、直接地了解和掌握各电站的安全情况，并及时对发生的情况做出反应。
根据XXXXXX电力局监控要求，本公司特设计以下技术方案，对XX电业局下属的13个变电站的室外变电区、门禁、火警、控制室、开关室、电容器室，进行图像监视、控制和管理。
系统以XX电业局电力通信系统的光传输系统（SDH）为基础，建立视频图像监控专用的TCP/IP传输网络，实现将监控前端的实时图像传送到远程电业局大楼控制中心（监控中心），使监控中心及电业局MIS （management information system）网用户终端的人员能够及时准确地了解和掌握变电所现场的情况，并及时采取相应的措施对各种情况进行操作控制，以确保变电所的安全。
2设计依据和设计原则2.1指导思想根据《图像监控系统技术规格书》的要求，结合现场实际情况，综合运用电子信息技术、计算机网络技术、安全防范技术等，并遵照国家相关安全防范技术规范的要求，以技术和系统的先进、可靠、合理、适用的原则，来设计构成该图像监控系统技术方案。
本技术方案将结合XX电业局管理运行机制，建设一个基于网络环境的、远程的、实时的、可视化的、信息共享的变电所视频监控平台。
本着“统一规划、分步实施”的原则，充分利用资源，结合XX电业局的具体情况和XX电业局监控系统的发展框架进行设计，在将来长时间内保持系统的先进性和可靠性，保护用户投资。
电力远程视频监控系统功能要求以下所阐述的功能为系统基本功能，对于技术进步而产生的新功能，系统应提供标准开放的API 接口或控件进行功能扩充。
1监控中心功能要求监控中心主要由软件组成，是系统功能和管理上的一个组织。
由于视频信号已全部接入管理信息网，网内任一台计算机，可通过权限控制的方式实现实时监控。
监控中心按照权限的分配监控所辖的变电站（即责任区），不受不管辖变电站信号的干扰。
1.1实时图像监控●在保证实时性和图像质量的前提下，变电站端上传的单路远程图像实时传输的带宽不得超过1Mbps，并应尽量采用新技术减少带宽资源的占用；●在监控中心可实时监视各变电站的所有图像信息,完成远程变电站图像的实时显示、监控、存储等功能，通信方式为IP单播、组播方式。
●在监控中心可实时监视同一变电站多路（1、4、9）实时图像信息并实现一机同屏同时监视；也可同时实时监视多个变电站（1、4、9、16）；监控中心和MIS网用户中的多台终端可以同时监控任一变电站；以上方式可混合应用。
对于某一路图像，如果只有监控中心在监控，且在进行多路监控时，为减少网络资源占用，该路图像应采用低分辨率传输。
●轮巡，即系统应具备视频自动巡视功能，在可设定的间隔时间内对全站的监控点进行图像巡检，参与轮巡的对象可以任意设定，包括不同变电站的图像、同一变电站的不同摄像机、同一摄像机的不同预置位等，轮巡间隔时间可设置；●实时图像自动复位，即可对变电站的摄像机设定默认监视位置，正常状态下摄像机保持默认位置；在控制完成的可设定的时间段内恢复默认监视位置；●系统采用树形目录结构或多级电子地图方式，分市、监控中心、变电站三级，可以方便查找到需要的变电站，点击某站进入该变电站的具体设备列表或分布图，包括所有的摄像机、报警器等的1分布。
报警发生时，报警地点以醒目的标记闪烁在电子地图或目录标识上，准确判断报警类型和地点；●变电站层的电子地图应能显示设备分布和布防、撤防、报警状态。

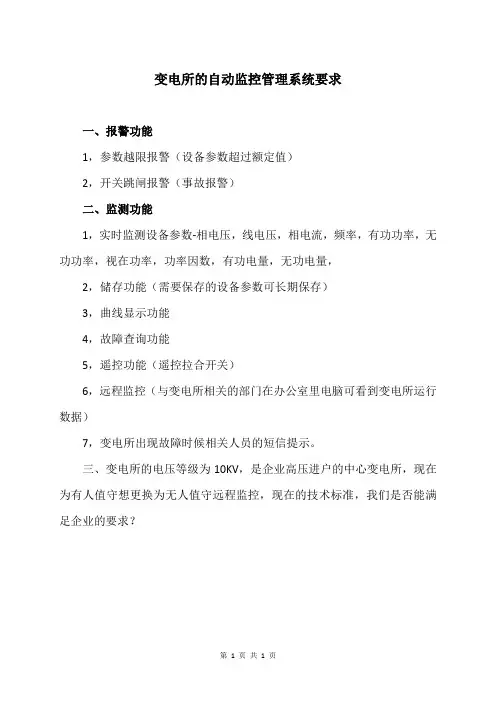

变电所的自动监控管理系统要求
一、报警功能
1，参数越限报警（设备参数超过额定值）
2，开关跳闸报警（事故报警）
二、监测功能
1，实时监测设备参数-相电压，线电压，相电流，频率，有功功率，无功功率，视在功率，功率因数，有功电量，无功电量，
2，储存功能（需要保存的设备参数可长期保存）
3，曲线显示功能
4，故障查询功能
5，遥控功能（遥控拉合开关）
6，远程监控（与变电所相关的部门在办公室里电脑可看到变电所运行数据）
7，变电所出现故障时候相关人员的短信提示。
三、变电所的电压等级为10KV，是企业高压进户的中心变电所，现在为有人值守想更换为无人值守远程监控，现在的技术标准，我们是否能满足企业的要求？
第1页共1页。
变电站综合智能化视频监控技术设计方案1.概述本方案描述了所需现场（室内、室外）视频图像监控、周界防范报警、110kv开关（刀闸）遥信位移视频联动，实现本地综合智能视频监控系统、物体运动检测视频图像联动等方面技术解决方案的构建。
2.设计目标➢变电站工作人员对全站现场及设备运行情况进行监控；➢适应全天候有效图像视频监控：雾天夜间无光，能见度不低于10米，大雨及雨天以下。
➢实时检测墙壁交叉口（非法交叉口）。
相应的报警信号将触发视频监控系统的摄像头录像，同时在变电站的视频监控背景显示屏上实时联动画面，并有声光报警。
系统记录并保存场景图像信息。
➢遥信位移监测系统联动。
视频图像监控系统集成视频联动控制器根据遥控系统传来的110KV开关（刀开关）遥控信号位移信息，控制相应的摄像机到相应的监控预设位置，抓取相应的摄像机显示的近景图像信息。
设备或灯，并保存。
➢根据需要布防特定区域（如维修工作区域），系统对进入布防区域的物体进行运动检测，并控制摄像头进行跟踪、监控和记录。
三、设计标准GBJ115-87 工业电视系统工程设计规范GB50198-9 4 民用闭路电视系统工程技术规范GB 12322-90通用电视设备可靠性试验方法GB 12 663-2001 防盗报警控制器通用技术要求IEC364-4-41 保护接地和防雷接地标准GB/T 14429-93 遥控设备和系统术语ISO/IEC 14496-2 MPEG4 视频和音频编解码器标准 - 视听对象编码（第6部分）。
ITU H.26 4 视频和音频编解码器标准DL 476-92 电力系统实时数据通信应用层协议IEC60870-5-101 基本遥控任务配套标准IEC608 70-5-103 继电保护设备信息接口支持标准IEC60870-5-104 遥控网络传输协议IEEE802.3 10BASE-T 以太网接口标准IEEE802.3U 100BASE-TX 快速以太网接口标准4. 设计的基本原则在构建整个系统时，我们本着技术先进、系统实用、结构合理、产品主流、成本低、维护少的基本原则进行系统建设。
电力远程视频监控系设备配置要求系统设备包括站内监控设备、监控中心设备及管理服务器。
对采用的计算机系统，本标准不作具体性能要求，但应满足系统在5年内正常运行和扩容的需要。
系统所有设备在超高压电磁场环境中、在工频过电压、雷电波、脉冲干扰、静电放电、辐射电磁场、开关设备操作、系统故障以及快速瞬变等干扰情况下能正常稳定运行。
1站端设备配置要求站端设备安装在变电站现场，完成变电站现场各种信息采集、处理、监控并与监控中心的网络通信。
设备应符合变电站自动化设备设计要求及有关标准。
1.1机柜在变电站主控室使用变电站用标准机柜，机柜颜色根据现场情况确定。
柜内安装的站端设备如下：站端视频处理单元（Remote Video Unit,简称RVU）、数字硬盘录像机、视频切换矩阵、网络接口设备、电源配电器等。
机柜和各摄像点之间使用专用电缆连接。
1.2站端视频处理单元站端视频处理单元必须具备数字硬盘录像功能，且在软件或硬件上采取防止系统死机的措施，以保证持续稳定工作。
站端视频处理单元应完成如下功能：●采集变电站各监控对象的视频图像，经过压缩编码传输到监控中心，在网络带宽允许的情况下可同时远程传输的视频信号不少于8路；●具备VGA或BNC输出口，可直接通过显示器/监视器实时监视不少于8路站端实时视频图像；●能够通过现场网络连接控制器（解码器），根据本地或监控中心操作发出来的命令控制视频切换、画面分割，控制镜头聚焦、近景/远景、光圈调节，控制云台上下、左右和自动巡视动作；●根据控制器（解码器）、报警控制器采集到的各种状态信息和报警信息实现警视联动功能。
自动1启动告警照明灯、警铃。
自动以字幕，声光提示报警加以说明；●应具备与变电站相关智能系统（即空调、消防系统、门禁系统等）的互连互动，实现对这些系统信息的采集和控制；●从站端标准时间源或监控中心获取标准时间，进行系统对时；●重要区域（可设定）摄像点的长时间循环录像；●报警摄像点的自动录像保存；●可远程管理和查询图像记录和录像；●失电后重新上电具备自动恢复功能；1.3电源系统设备宜使用变电站内不停电交流电源，新建变电站视频系统应采用站内不停电交流电源；所有设备由柜内配电器集中供电，电源配电器功率根据系统大小确定，要求具备一定的功率冗余。
35千伏变电站工程视频监控系统技术规范时间：2015年11月目录1 标准技术参数表 (3)2 项目需求部分 (10)2.1 货物需求及供货范围一览表 (10)2.2 必备的备品备件、专用工具和仪器仪表供货表 (11)2.3 图纸资料提交单位 (12)2.4 工程概况 (13)2.5 使用条件 (14)2.6 项目单位技术差异表 (15)1 标准技术参数表投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表6投标人技术偏差表。
表1 35kV变电站视频监控系统标准技术参数表注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。
差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。
2 项目需求部分2.1 货物需求及供货范围一览表屏体颜色：冰灰橘纹GY09，右门轴。
2.2 必备的备品备件、专用工具和仪器仪表供货表表3必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。
2.4 工程概况2.4.1 项目名称：帕拉菲35kV变电站2.4.2 项目单位：新疆帕拉菲精细化工股份有限公司2.4.3 工程规模：本工程双回接入台乡110千伏变，新建主变2台，容量为16000kVA，35kV采用单母线分段接线，10kV采用单母线分段接线，10kV出线40回。
在对侧台乡变侧新增一间控制小室，新增围墙45米。
2.4.4 工程地址：吉木萨尔县三台工业园区内2.4.5 交通、运输：公路、铁路联合运输2.5 使用条件表5使用条件表整，但必须监视到所有电气设备。
厂家提前派技术人员到现场指导埋管，提供安装位置示意图，并提供安装所需铁件加工图纸，并负责设备的安装和调试。
供货商的供货范围除以上设备外，还应包括; 供方应为图像监视系统提供必要的备品备件及消耗材料。
沧州电业局陈屯 220kv变电站远程视频监视系统技术指标目录目录 (1)1. 项目概述 (2)2. 本次方案采用的设备指标 (2)2．1 摄像机（简称CCD） (2)2．2 全方位云台 (3)2．3 视频传输线 (3)2．4 监视器 (3)2．5 音频设备 (3)3. 现场控制端设备概述 (4)3．1 切换矩阵： (4)3．2 串行数据解码器： (5)3．3 图象分割器示意图 (7)4. 远程传输及控制系统. (7)4.1 T400简介 (7)4.2 技术性能 (8)4.3 设备描述 (9)4. 4 接口说明及设置 (11)4.5 典型连接 (18)5. 系统软件 (20)6. CON1—CON5接口定义 (21)7. 电源线颜色定义 (23)1. 项目概述本项目是针对沧州市电业局的实际需求，为满足变电站的远程监视和将来无人值守而设计的。
将工业监控、多媒体传输和计算机网络技术有效地结合在一起，实现高效、安全、方便为一体的远程监控及操作。
该项目共包含三个部分：一．工业监控部分，包括监控的理论设计及具体实施。
主要是前端设备的选用与安装，现场控制部分的设计与集成等。
二．远程传输部分，包括多媒体信息转换和网络传输。
主要是视频编解码器的选用与调试，远程传输的安装与调试等。
三．控制实施部分，包括现场控制和远程控制，主要是软件部分的编写和计算机系统的调试等。
本次项目实施范围：陈屯220KV变电站通信信道：光纤通道2M带宽在此技术条件下，项目实施应达到图象清晰可靠，不低于25桢/秒的图象显示，目视连续图象效果达到看电视的效果。
2. 本次方案采用的设备指标2．1 摄像机（简称CCD）1.制式国内适用彩色PAL制（黑白CCIR制），标准625行，50场。
2.接口及开关●镜头接口：应带可活动式接圈，使C式、CS式镜头均可安装。
●支架安装座：CCD上下均可安装，1/4英寸螺纹。
●电源输入口：DC 12V、 AC 24V或AC 220V●视频输出口：BNC接头，75欧●自动光圈驱动电路接口：D性能指标●CCD芯片尺寸：1/2英寸、1/3英寸●灵敏度：即最低照度（LUX），此数越小，说明CCD灵敏度越高。
●分辨率：主要指水平分辨率（线），此数越大越好。
一般黑白CCD为 380—570线，彩色CCD为330—480线。
●信噪比：一般大于47dB 。
2．2 全方位云台主要参数●旋转角度：一般水平350°，垂直±30°。
●速度：转过的角度/秒。
●载重量：室内型4-10公斤，室外型15-30公斤。
●输入控制电压：AC 24V或AC 220V。
2．3 视频传输线●SYV-75同轴电缆，其芯线采用多根同线绞合。
●SBYFV-75同轴电缆，其芯线采用单根铜线。
2．4 监视器中心分辨率：●专用黑白监视器：800线●专用彩色监视器：420线●普通彩色电视机：320线2．5 音频设备1麦克风：●指向性麦克风：只对特定方向上的音源发出的声音才能够拾取，对其他方向来的声音具有抑制作用，适用于现场环境噪音较嘈杂的场合。
●非指向性麦克风：对从麦克风正面的半球面方向来的声音都能够拾取，适合现场较安静并配有云台的监视场合。
●感音距离：以上两种麦克风对距离50米之内的声音都可以很好地接收。
●频率响应：范围大于300-4000 Hz●灵敏度：●输出电平：50mV●接口类型：6.3mm或3.5mm标准插孔●传输距离：小于50米2扬声器：●阻抗：8欧姆●功率：小于5瓦控制指令由现场端的计算机RS232端口传来，进入切换矩阵后，并不进行切换工作，而是由切换矩阵内部的一个转换器转换为RS485信号，直接由切换矩阵的RS485端口输出给地址号相符的解码器，解码器将控制指令解码，转变为一系列的继电器开关动作，控制前端设备外加电源的闭合/断开，从而达到控制前端设备的目的。
3. 现场控制端设备概述现场控制端设备主要有交叉/切换矩阵、音频切换箱、串行数据解码器、图象分割器等。
现将本项目要求的设备选型概述如下：3．1 切换矩阵：是现场控制端的主要设备，主要完成在软件控制下对各种信息（控制指令、视频/音频信号、报警中断请求及其它传感信号等）的分配与传送。
现以本工程中使用的8*3系列交叉/切换矩阵。
主要功能：1 控制输入：Ctrl In 1端口为RS232接口，计算机对前端设备的控制信号（向解码器发送）由此输入；Ctrl In 2端口为并行接口，计算机对视频/音频的切换命令（由切换矩阵自身执行）由此输入。
切换矩阵示意图2：控制输出：Ctrl Out 1端口为RS485端口，用于向解码器发送控制命令； Ctrl Out 2端口为25针RS232端口，用于控制辅助的8路继电输出。
3：视频输入：8个视频输入端口可接收8路视频信号。
4：视频输出：3个视频输出端口可将8路输入按要求切换到3路输出上去。
5：警报联动接口：两个接口可由软件控制分别对8路报警信号产生反应。
一般可用于接录象机和警号。
6：8路继电输出：可由软件控制与视频切换形成联动，用于对辅助外设的实时控制。
7：分控设备：可增设若干个分控设备，用于现场分控。
正常状况下，可设置两个分控。
如需更多的分控，需要增加辅助设备。
3．2 串行数据解码器：亦称云台控制器，在软件控制下，对控制指令进行识别，并完成对前端各种设备的控制与操作。
基本类型有一入一出和一入多出两种。
一入一出的解码器虽整体成本较高，但因为各解码器独立操作，稳定性高，适用于本项目中的无人职守工作环境。
现以一入一出型为例说明。
主要功能：1：通过端子组DZ5对云台进行控制，六个端子分别为：DZ5—1：左旋；DZ5—2：右旋；DZ5—3：上仰；DZ5—4：下俯；DZ5—5：自动旋转；DZ5—6：公共端。
2：通过端子组DZ1对三可变摄象机进行控制，对4线控制摄象机，接线为DZ1—1：变倍；DZ1—3：聚焦；DZ1—5：光圈；DZ1—2、DZ1—4、DZ1—6连接在一起作公共端。
对6线控制摄象机，接线为DZ1—1（+）?DZ1—2（-）：变倍；DZ1—3（+）?DZ—4（-）：聚焦； DZ1—5（+）?DZ1—6（-）：光圈。
3：提供一组可控继电器DZ4，对辅助设备进行控制，一般为：S1：摄象机电源开关； S2：雨刷器电源开关； S3：备用开关（可用于远红外灯的电源开关）。
注意事项：1：控制线传输距离不得大于1200米，电力线传输距离不得大于300米。
2：由同一控制端控制的解码器必须编为不同的地址码，编码开关K1的1~6键代表6位二进制数。
3．3 图象分割器示意图主要功能：1：接入九路视频输入，经调整处理，以合成的一路视频信号输出。
2：有三种视频输出状态：1> 以九路输入中的一路作为输出；2> 将九路输入合成到一个画面中作为输出；3> 按一定时间间隔循环输出九路输入画面。
可在安装前调整好图象分割器的输出状态，也可在使用中由现场手动调节。
注意事项：该设备集成化较高，一般不需调制。
使用中注意防尘、防水。
现场手动调节时要严格按照说明去做，避免造成损害。
4.远程传输及控制系统.从现场端到中心端的距离较长，采用光纤传输，可利用的带宽为2M的传输带宽。
选用本方案的T400A/B远程传输编解码器，通过T400A的E1（G.703）接口与光端机连接,在中心端, 光端机与T400B相连。
4.1 T400简介T400A / B视频传输编解码器是单机型视频、音频、数据传输设备。
T400 A / B可以在2Mbps PCM通讯线路上实时传输视频、音频和数据。
T400设备分为T400A视频发送端和T400B视频接收端。
T400A具有视频输入、音频输入输出和数据接口，它将输入的视频、音频和数据进行压缩混合，形成2M速率的PCM码流，通过G.703接口送给传输设备进行远距离传输；T400B具有视频输出、音频输入输出和数据接口，它将接收到的信号进行还原处理。
T400A可以配接各种工业监控摄像机和普通模拟摄像机，也可以配接监控矩阵或多画面视频分割器。
T400B具有标准视频输出，可以用电视机或专业监视器显示图象。
用T400与监控设备连接构成远程监控系统是一件非常简单和容易的事情！T400主要功能:?专门用于远程监控系统。
?可以与任意监控设备配接。
?单向传输1路实时彩色视频图象信号。
?双向传输1路音频信号。
?双向传输2路数据，可以传送现场报警信号和反向控制命令。
?标准19英寸机箱，便于安装使用。
4.2 技术性能T400A / B 技术参数a.视频（单向传送）：T400A视频压缩标准：? H.261视频输入：? 1路标准模拟视频信号? PAL制式? 75欧姆 BNC接口T400B视频解压缩标准：? H.261视频输出：? 1路标准模拟视频信号? PAL 制式? 75欧姆 BNC接口b.音频（双向传送）：T400A / B压缩标准：? G.711 A law音频输入：? 1路线路电平或电容式麦克风电平输入? BNC接口音频输出：? 1路线路电平或扬声器输出? BNC接口频率响应：? G.711 300Hz - 3.4KHzc.数据（双向传送）：T400A / B数据接口 1：? RS-485/RS-422串行通讯 1200bps-9600bps数据接口 2：? RS-232串行通讯 1200bps-9600bpsd.通讯传输接口：T400A / B通讯速率：? 2.048Mbps通讯接口 1：? G.703接口 75欧姆通讯接口 2：? G.703接口 120欧姆e.外形尺寸：T400A / B ? 19英寸宽，1U（4.43cm）高，25cm深f.工作温度：T400A / B ?摄氏 0-50?C4.3 设备描述设备外观① —— 前面板 ② —— 挂耳 ③ —— 背板 ④ —— 顶盖 前面板① —— 型号标记 ② —— LED 指示灯 ③ —— 电源开关 电源开关这个电源开关直接控制交流220V 的接通与断开。
“I ”——电源接通 “O ”——电源断开LED 指示灯前面板有3个LED 指示灯，分别是Power 、Codec 和Alarm ，含义如下： Power ——绿色LED ，表示电源是否接通。
Codec ——绿色LED ，表示设备工作是否正常。
Alarm ——红色LED ，这个指示灯亮时表示T400A 和T400B 之间的E1线路连接不正常。
机箱内部器件布置①②③①——主电路板②——RS-485通讯附板③——LED电路板④——接口电路板⑤——电源背板①——交流电源线插座②——风扇③——视频输入/输出接口④——音频输入接口⑤——音频输出接口⑥—— RS-485/RS-422数据接口⑦—— RS-232数据接口⑧—— SETUP接口⑨—— G.703 75欧姆接口⑩—— G.703 120欧姆接口4. 4 接口说明及设置4.4.1 视频接口T400A视频输入接口T400A有一个标准视频输入接口，接口类型为75欧姆BNC孔型接口。
