下载文档原格式
水泥品质与混凝土质量的关系前言水泥是混凝土的主要材料之一，对混凝土的质量、性能和耐久性等方面都有着重要影响。
在混凝土的生产过程中，水泥的品质是一个非常重要的因素。
本文将探讨水泥品质与混凝土质量的关系。
混凝土的基本组成混凝土通常由水泥、砂、骨料、水等组成。
其中，水泥是混凝土中起到粘合作用的主要材料，可以使混凝土的各种材料绑在一起，形成具有强度和耐久性的整体。
水泥品质的影响因素化学成分和物理性质水泥的化学成分和物理性质是影响水泥品质的主要因素。
水泥中含有的氧化钙和氧化硅等成分的含量和比例，以及水泥的烧制温度、时间等物理条件，都会影响水泥的质量和性能。
生产工艺和设备水泥的生产工艺和设备也会对水泥品质产生影响。
不同的生产工艺和设备可能会导致水泥中存在不同的杂质、晶体、气孔等结构缺陷，从而降低水泥的强度和耐久性。
运输和储存条件水泥在运输和储存过程中，也有可能会发生质量变化。
例如，水泥在运输过程中受潮或者长时间储存会导致水泥中发生化学反应，形成无固定形态的沉淀物。
这些沉淀物可能会影响水泥的强度和耐久性。
水泥品质对混凝土质量的影响混凝土强度水泥的质量对混凝土强度的影响是最为显著的。
如果水泥的质量不好，混凝土的强度也会受到很大影响。
水泥强度低、含有杂质以及烧制不均匀等问题，都会导致混凝土的强度下降。
混凝土水化反应和早期强度发展水泥也对混凝土的水化反应和早期强度发展产生影响。
一般来说，水泥中所含的硅酸盐越高，混凝土的早期强度也就越高。
而水泥中存在的氯离子和硫酸盐则具有明显的减缓混凝土强度发展的作用。
混凝土的耐久性水泥品质对混凝土的耐久性也有影响。
好的水泥可以产生较为致密的混凝土结构，从而降低混凝土的渗透性和吸水率，提高混凝土的耐久性。
而劣质水泥则容易引起混凝土的空洞、裂缝等缺陷，从而降低混凝土的耐久性。
结语在建筑施工中，需要注意水泥的品质所对混凝土质量的影响。
好的水泥可以保证混凝土的强度和耐久性，而劣质的水泥则容易导致混凝土质量下降，进而影响工程的安全和质量。
混凝土结构施工中的质量控制与验收标准混凝土是建筑工程中常用的一种材料，其质量控制与验收标准对于确保工程品质至关重要。
本文将介绍混凝土结构施工中的质量控制要点以及相关的验收标准。
一、原材料的质量控制1.1 水泥品质控制水泥是混凝土的主要胶凝材料，其品质对混凝土性能起着重要的影响。
在进行施工前，需要对水泥进行抽样检测，确保其符合相关标准，如国家标准GB/T 175-2007《普通硅酸盐水泥》。
1.2 骨料品质控制骨料是混凝土中的填料，其质量对混凝土的强度、密实性等性能有重要影响。
在施工前，需要对骨料进行抽样检测，确保其粒径、含水率等符合设计要求。
1.3 混凝土添加剂、掺合料等的质量控制混凝土中使用的添加剂和掺合料等辅助材料，其质量也需要进行控制。
通过抽样检测，确认其性能指标符合相关标准要求。
二、施工过程中的质量控制2.1 铺设模板铺设模板是混凝土施工中的重要环节，其质量直接关系到混凝土结构的准确度和表面质量。
在铺设模板前，需检查模板的尺寸、平整度等指标是否符合要求。
2.2 浇筑混凝土混凝土施工过程中，浇筑混凝土的操作需要严格控制。
首先要确保混凝土的浇筑均匀，避免出现空鼓、夹渣等现象。
其次，还需注意控制浇筑混凝土的温度，避免产生过快或过慢的水化反应。
三、混凝土结构验收标准根据工程设计和相关规范，对混凝土结构进行验收，以确保施工质量符合预期标准。
3.1 表面平整度验收混凝土结构在施工后，需要对其表面平整度进行验收。
根据国家标准GB 50204-2015《建筑施工质量验收规范》，混凝土构件表面的不平整度应符合相应要求。
3.2 抗压强度验收混凝土的抗压强度是衡量其质量的重要指标之一。
在施工完工后，需进行混凝土抗压强度试验，确保其达到设计要求。
3.3 标高和尺寸验收混凝土结构的标高和尺寸也是验收的重要内容。
通过测量和对比设计要求，确定混凝土结构的实际标高和尺寸是否符合设计要求。
结论混凝土结构施工中的质量控制与验收标准对确保工程品质和安全起着重要作用。
混凝土强度与水泥的关系一、引言混凝土是一种广泛应用的建筑材料，其性能与水泥的品质密切相关。
混凝土强度是混凝土结构设计的重要指标，而水泥是混凝土中的主要胶凝材料之一。
因此，混凝土强度与水泥的关系备受关注。
二、混凝土强度的定义与测量混凝土强度是指混凝土在一定试验条件下的承载能力。
通常采用压缩试验来测量混凝土的强度，即将标准试件（通常为立方体或圆柱体）放入压力机中，施加一定的载荷，测量试件的变形和载荷大小，从而计算出混凝土的强度值。
三、混凝土强度与水泥的关系1、水泥的种类水泥是混凝土中的主要胶凝材料之一，一般分为普通硅酸盐水泥、高性能混凝土水泥、特种水泥等多种类型。
不同种类的水泥在混凝土中的表现也不尽相同。
2、水泥的质量指标水泥的质量指标包括初凝时间、终凝时间、标准稠度、28d抗压强度等。
其中，28d抗压强度是水泥的主要性能指标之一，是衡量水泥品质的重要标准。
3、水泥品质对混凝土强度的影响水泥品质对混凝土强度有直接的影响。
一般来说，水泥品质越高，混凝土的强度也就越高。
具体表现为：（1）初凝时间和终凝时间的控制：水泥的初凝时间和终凝时间直接影响混凝土的成型和强度发展。
如果水泥的初凝时间过长或者终凝时间过短，混凝土的强度将会受到影响。
（2）标准稠度的控制：水泥的标准稠度是指在一定时间内，水泥糊的流动性能。
如果水泥的标准稠度过大或者过小，混凝土的强度也会受到影响。
（3）28d抗压强度的控制：水泥的28d抗压强度是衡量水泥品质的主要指标之一，也是混凝土强度的重要影响因素。
在保证其他质量指标的前提下，28d抗压强度越高，混凝土强度也就越高。
4、其他因素对混凝土强度的影响除水泥品质外，混凝土强度还受到其他因素的影响，如骨料、砂浆、配合比、养护等。
其中，骨料的质量和配合比的合理性对混凝土强度影响最为显著。
四、水泥品质的判断在混凝土施工中，如何判断水泥的品质？一般可以采取以下方法：1、查看水泥包装袋上的标签，确认水泥的品牌、型号、生产日期等信息是否合格；2、进行初凝时间、终凝时间、标准稠度等实验，检测水泥的质量指标是否符合标准要求；3、进行28d抗压强度试验，检测水泥的品质是否达到要求。
混凝土的力学性能及其影响因素一、引言混凝土是一种广泛应用于建筑工程中的材料，具有优良的性能，如承压、耐久、抗震等，是建筑结构中不可或缺的一部分。
混凝土的力学性能是决定其使用效果的关键，因此深入了解混凝土的力学性能及其影响因素对混凝土的设计、施工及维护有着重要的意义。
二、混凝土的基本力学性能1.抗压强度混凝土的抗压强度是指混凝土承受压力的能力。
一般情况下，混凝土的抗压强度与其材料的质量、配合比、水灰比、龄期等因素有关。
抗压强度的测试方法有标准试块法、小试块法、非标准试块法等。
2.抗拉强度混凝土的抗拉强度是指混凝土承受拉力的能力。
混凝土的抗拉强度较低，常常会出现裂缝。
为了提高混凝土的抗拉强度，通常采用钢筋等材料进行加固。
抗拉强度的测试方法有直接拉伸法、间接拉伸法等。
3.抗剪强度混凝土的抗剪强度是指混凝土承受剪切力的能力。
混凝土的抗剪强度与其抗压强度有一定的关系，但并不完全相同。
抗剪强度的测试方法有直接剪切法、间接剪切法等。
4.弹性模量混凝土的弹性模量是指混凝土在受力时所表现出来的弹性特性。
弹性模量越大，混凝土的刚性越大，反之则越柔软。
弹性模量的大小与混凝土的配合比、材料等因素有关。
5.泊松比混凝土的泊松比是指混凝土在受力时横向变形与纵向变形之间的比值。
泊松比的大小与混凝土的材料等因素有关。
三、混凝土的影响因素1.材料混凝土的材料包括水泥、骨料、砂子、水等。
这些材料的质量直接影响混凝土的力学性能。
一般来说，水泥的种类和品质、骨料的种类和粒径、砂子的种类和粒径以及水的质量等因素都会对混凝土的力学性能产生影响。
2.配合比混凝土的配合比是指混凝土中各材料的比例。
不同的配合比会影响混凝土的力学性能。
一般来说，配合比中水泥的比例越高，混凝土的抗压强度越大，但是若水泥的比例过高，混凝土的韧性和抗冻性会下降。
3.水灰比混凝土的水灰比是指混凝土中水和水泥的比例。
水灰比的大小对混凝土的力学性能有着重要的影响。
一般来说，水灰比越小，混凝土的抗压强度越大，但是若水灰比过小，混凝土的可加工性和耐久性会降低。
混凝土原材料对其强度的影响摘要：混凝土是由各原材料拌合而成的，在配制混凝土的过程中，应当重视原材料的影响。
粗集料的形貌、级配、材质，细集料的细度、含泥量，水泥细度，掺合料材质、掺量，外加剂种类、拌合用水量等均对混凝土强度产生影响，故在配制混凝土的过程中应根据实际情况选择合适的原材料。
鉴于此，本文主要对混凝土原材料对其强度的影响进行了相应叙述，仅供参考。
关键词：集料；水泥；掺合料；拌合用水一、水泥对混凝土强度的影响巴基斯坦KKH项目混凝土使用的水泥主要为Askari和Fauji两个品牌的32．5普通硅酸盐水泥和Pak品牌的42．5普通硅酸盐水泥。
Askari和Fauji水泥主要用来施工C30以下的各类混凝土和水泥砂浆。
Pak水泥主要用来施工C40、C50等混凝土。
水泥细度对水泥品质的影响:细度是指水泥颗粒总体的粗细程度。
国家规范对水泥细度提出的要求是通过80μm方孔筛筛余不得超过10%。
下面通过对比Askari和Fauji的细度试验讨论水泥胶砂强度与细度的关系。
试验结果如下:经过负压筛法试验检测Askari水泥细度均值3．4%，水泥胶砂抗折强度3天4．0Mpa，28天7．5Mpa。
抗压强度3天22．3Mpa，28天46．5Mpa。
经过负压筛法试验检测fauji水泥细度均值3．0%，水泥胶砂抗折强度3天4．6Mpa，28天7．7Mpa。
抗压强度3天25．3Mpa，28天48．5Mpa。
结论:Askari水泥比Fauji水泥更细，强度更高，因为水泥颗粒越细，与水发生反应的表面积越大，因而水化反应速度较快，而且较完全，早期强度也越高。
但必须注意，水泥细度过细，比表面积过大，小于3微米的颗粒太多，水泥的需水量就偏大，将使硬化水泥浆体因水分过多引起孔隙率增加而降低强度。
同时，水泥细度过细，亦将影响水泥的其它性能，如储存期水泥活性下降较快，水泥的需水性较大，水泥制品的收缩增大，抗冻性降低等。
另外，水泥过细将显著影响水泥磨的性能发挥，使产量降低，电耗增高。
水泥细度对混凝土劣化性能的影响摘要：通过相关的实验对混凝土由水泥细度所造成的影响进行了详细的研究，包括其对混凝土碳化性能、初始坍落度、氯离子扩散性能、抗压强度以及干湿循环损伤等方面的影响，通过研究，结果证明当碳化的时间相同的时候，随着水泥的细度的提高，混凝土的碳化程度逐渐减小；随着水泥细度的增加，混凝土的坍落度逐渐降低；而水泥细度的变化却并不会对混凝土中氯离子扩散程度造成很大的影响；水泥细度的提高会增加混凝土的抗压强度；同时水泥细度的增加还加重了混凝土干湿循环损伤的程度。
关键词：劣化性能；混凝土；水泥细度在我国最新颁布的关于水泥标准评定中，又提高了水泥的粉磨细度，足以见得水泥细度对混凝土的性能会产生很大的影响。
国内一些学者的研究认为，当水泥细度增加时，对混凝土拌合物的用水量就会增加，掺入的高效减水剂的量就会增多。
还有一些学者的研究认为，混凝土强度的高低会受到水泥细度的影响，水泥细度越大时，混凝土早期的强度就会越高，水泥细度越小时，混凝土后期的强度就会越高。
还有一些学者通过研究认为，随着水泥细度的提高，混凝土的线膨胀系数和弹性模量就会逐渐增加。
国内外学者对水泥细度和混凝土之间的研究主要是集中于水泥细度对混凝土收缩性能、力学性能以及工作性能方面的研究，关于对混凝土劣化性能影响的研究方面还不够完善，因此本文主要做了关于水泥细度对混凝土碳化性能、初始坍落度、氯离子扩散性能、抗压强度以及干湿循环损伤等方面影响的研究。
一、实验1、原材料（1）选取中国水泥厂的普硅水泥作为样本，它的化学组成如下：表一：普硅水泥的化学组成（单位：%）（2）选取漳州后石电厂的Ⅱ级粉煤灰作为样本，它的物理性能如下：表二：Ⅱ级粉煤灰的物理性能（单位：%）（3）选取厦门同安的5-25毫米连续级配的碎石作为粗骨料作为样本；（4）选取细度模数为2.46作为细骨料作为样本；（5）选取江苏建筑科学研究院的PCA聚羧酸作为减水剂的样本；（6）选取自来水做搅合用水。

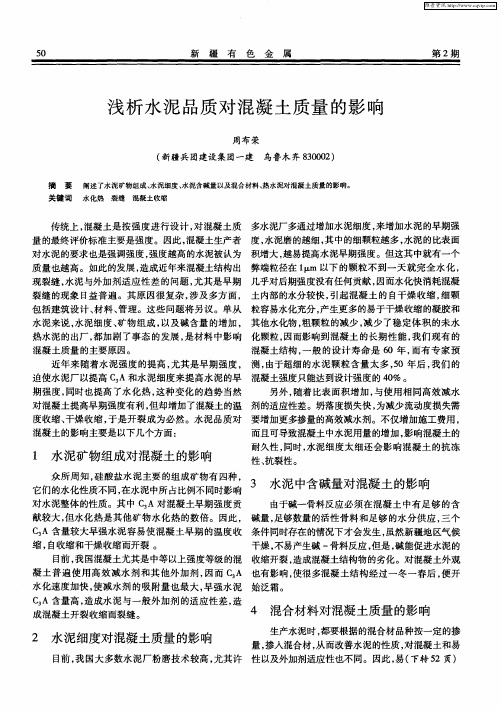

浅析水泥品质对混凝土性能的影响摘要：加强水泥品质对混凝土性能的影响的研究是十分必要的。
本文作者结合多年来的工作经验，对水泥品质对混凝土性能的影响进行了研究，具有重要的参考意义。
关键词：水泥品质；混凝土；影响
中图分类号：tu37 文献标识码：a 文章编号：
0 引言
混凝土是土木工程中应用最广泛的材料，它在今后相当长的时期内仍然是最主要的建筑材料。
混凝土的质量直接关系着工程的寿命，因此工程对混凝土性能的要求越来越高。
影响混凝土工程质量的因素很多，包括生产混凝土的原材料质量、混凝土的配合比、混凝土的浇筑和振捣工艺、混凝土的养护等。
生产混凝土的原材料质量在很大程度上影响着混凝土的性能，原材料的质量越高，越容易配制出性能好的混凝土。
水泥是混凝土的胶凝材料，水泥的水化是混凝土能够硬化成型的基础，因此水泥的品质对混凝土的性能有着非常大的影响。
在工程中为了获得优质的混凝土，应选择品质比较高的水泥，但在有些情况下，由于条件的限制，不得不采用品质比较低的水泥。
例如，我国在非洲承建的一些土木工程项目中，水泥依靠从比较遥远的地区进口，不可能实现即用即买，一般要一次运输和储备工程一年或两年所需的水泥。
水泥在储存的过程中会发生品质的降低，如何根据水泥品质的变化来调整混凝土的配合比是一
个值得关注的问题。
1水泥矿物组成的影响
众所周知，硅酸盐水泥主要的组成矿物有四种，它们的水化性质不同，在水泥中所占比例不同，影响水泥整体的性质。
熟料矿物成分中c3a虽然对早期强度贡献较大，但水化热是其他矿物水化热的数倍;却对抗磨损、避免裂缝形成以及抗化学侵害不利。
因此c3a 含量较大的早强水泥容易因早期的温度收缩、自收缩和干燥收缩而开裂。
所以在高饱和比、高硅酸率、高铝氧率这三高配料的思想指导下，应尽可能降低c3a的含量，并且尽可能使高温熟料得以淬冷。
因此长径比小的窑型和新型蓖冷机应得到优先关注。
另外，如果因原燃料的条件所限c汰不能降至7%以下，高细矿渣或粉煤灰的掺人有利于降低水化热，降低了新浇混凝土表面的温度梯度，并且减少了后期钙矾石的形成，从而降低了混凝土开裂的风险。
除了温度梯度高产生收缩外，湿度梯度高也是混凝土出现早期开裂的主要原因。
现代化的装备生产的水泥极大地提高了水泥活性，也就增大了水化热和需水量，使混凝土表面的温度梯度和湿度梯度增大，降低了徐变系数，使得高强混凝土比低强混凝土更易开裂。
目前我国混凝土普遍使用高效减水剂和其他外加剂，由于c3a
水化速度最快，对减水剂的吸附量也最大，它首先吸附了大量减水剂。
因而c3a含量高的水泥一般与外加剂的适应性差，混凝土坍落度损失大。
2水泥细度的影响
水泥磨得越细，比表面积越高，水泥的活性(强度)愈高，其保水性能愈好，抗渗和抗碳化性能愈强，有利于混凝土耐久性的提高。
但是水泥的细度愈细则需水量愈大，粒径在1μm以下的颗粒不到一天就完全水化，几乎对后期强度没有任何贡献。
倒是对早期的水化热、混凝土的自收缩和干燥收缩有贡献—水化快的水泥颗粒水化热释放得早;因水化快消耗混凝土内部的水分较快，引起混凝土的自干燥收缩开裂。
粗颗粒的减少，减少了稳定体积的未水化颗粒，因而影响到混凝土的长期性能。
我们现有的混凝土结构，一般的设计寿命是60年，而有专家预测，由于超细水泥颗粒含量太多，50年后，我们的混凝土强度只能达到设计强度的40%。
有些水泥厂因碱含量过高，或者因窑型等外因的限制，水泥熟料活性较差，为了努力提高28d抗压强度从而大幅度提高比表面积，造成3d强度大增。
这种水泥需水量、水化热大增，混凝土早期裂缝频繁出现，混凝土的耐久性不良。
特别细的早强(r3/r2:)60%)水泥由于凝结较快，还使混凝土坍落度损失过大，对施工不利。
因此，没有必要超越客观条件以粉磨得更细的手段来提高水泥的标号。
从而可以认为r型早强水泥不一定优于非r型水泥。
过去水泥熟料活性低，磨得也粗，混凝土标号又不高，水灰比较大(>0.5)，早强型水泥对施工是有利的。
但现在新型水泥装备的出现，高性能混凝土逐渐普及，水灰比下降(0.35一0.4)，早强型水泥就转化为不利因素。
国外之
所以仍有标明r型水泥的销售，主要因为该地区原料条件的限制而必然是早强型，标明r型就可使施工者配制混凝土时采取必要措施(包括水泥用量、水灰比、外掺料、养护条件等)，避免混凝土出现裂缝而过早地被破坏。
不是国内言r型的水泥就好的概念。
水泥比表面积的增加，与相同高效减水剂的适应性差。
为减小流动度损失需要增加更多掺量的高效减水剂。
不仅增大生产成本，而且可导致混凝土中水泥用量的增加，混凝土的缓凝时间增长，影响混凝土的耐久性。
水泥中掺人较大量的磨细矿渣或粉煤灰时，上述矛盾可得到很大程度的缓解。
3水泥中含碱量的影响
由于碱一骨料反应必须在混凝土中有足够的含碱量、足够数量的活性骨料和足够的水分供应，三个条件同时存在的情况下才会发生，混凝土中的碱含量主要来自于水泥和外加剂。
水泥中的碱含量对自身的28天抗压强度也有一定的影响，会造成3天抗压强度偏高，28d抗压强度偏低;含碱量越低，水泥与外加剂的相溶性越好;含碱量高时将缩短水泥的凝结时间，降低混凝土的流动度。
且碱能促进水泥的收缩开裂，造成混凝土结构物的劣化。
4水泥温度的影响
水泥粉磨时，需掺天然二水石膏作调凝剂，但有的水泥厂常粉磨未经充分冷却的熟料，以及有些磨机由于冷却设施不完善致使磨机内温度过高，大量二水石膏分解为半水石膏。
这些半水石膏在水
泥加水搅拌时又迅速生成二水石膏结晶，而造成混凝土坍落度损失大，严重时产生假凝，影响混凝土的施工性能。
5混合材的影响
由于混合材品种、性质和掺量等不同，混凝土和易性以及与外加剂适应性也不相同。
因此易泌水、流动度损失大的混合材与保水性好、流动度损失都较小的混合材搭配使用，可互相弥补，防止泌水、离析，提高混凝土和易性以及与外加剂适应性。
如矿渣、钢渣与粉煤灰搭配使用，可取得较好的效果。
用粉煤灰、矿渣作混合材，不但能降低混凝土水化热，若以超细粉加人，还能大大提高水泥强度，提高混凝土的耐久性。
综上所述，水泥的品质与混凝土的性能有很大的关系;为了实现建设可持续发展的混凝土结构这个目标，我们在生产水泥和选用水泥时，要求水泥产品质量不但应达到国家标准要求等，而且应重视水泥的性能指标:(l)控制c3a含量，以利混凝土的耐久性。
(2)水泥细度不能过细，会造成混凝土用水量增大，坍落度损失增大。
(3)控制水泥的温度也很重要;(4)水泥中混合材粒径较粗时对混凝土
的耐久性不利，但是掺人细磨矿渣对混凝土耐久性极为有利，在碱含量或c3a较高的情况下尤为如此。
参考文献：
[1] mehta p k.advances in concrete technology[m].concr int，1999（6）：69-76.
[2] astm c1202，standard test method for electrical indication of concrete’sability to resist chloride ion penetration[s].
[3] gb 175—1999，硅酸盐水泥、普通硅酸盐水泥[s].。
