智能变电站网络结构

智能变电站通信网络技术方案1 智能变电站通信网络总体结构智能变电站通信网络采用IEC 61850国际标准，IEC 61850标准将变电站在结构上划分为变电站层、间隔层和过程层，并通过分层、分布、开放式网络系统实现连接。

变电站层与间隔层之间的网络称为变电站层网络，间隔层与过程层之间的网络称为过程层网络。

变电站层网络和过程层网络承载的业务功能截然不同。

为了保证过程层网络的实时性、安全性，在现有的技术条件下，变电站层网络应与过程层网络物理分开，并采用100M及以上高速以太网构建。

通讯在线保护及故障系统服务器系统服务器GOOSE视频监视终端信息管理兼操作员站2兼操作员站1远动远动联动服务器子站工作站1工作站2变电站层MMS/GOOSE网变电站层网络超五类屏蔽双绞线其他智能电能保护故障间隔层设备计量测控录波SMV网光缆过程层网络GOOSE网合并智能单元单元过程层光缆电缆电子式开关设备互感器(主变、断路器、刀闸)智能变电站通信网络基本构架示意图2 变电站层网络技术方案功能:变电站层网络功能和结构与传统变电站的计算机监控系统网络基本类似,全站信息的汇总功能(包括防误闭锁)可依靠MMS/GOOSE网络实现。

拓扑结构选择:环形和星形拓扑结构相比，其网络可用率有所提高(单故障时两者均不损失功能，少数的复故障环形网可以保留更多的设备通信)，但是支持环网的交换机和普通星型交换机相比价格大大提高。

国内经过多年的技术积累，装置普遍具备2~3个独立以太网口, 星型网络在变电站实际应用有着更加丰富的使用经验。

国内220kV及以上变电站层网络一般采用双星型拓扑结构;110kV及以下变电站层网络一般采用单星型拓扑结构。

变电站层双星型网络结构示意图系统服务器兼操作员站远动工作站变电站层变电站层网络变电站层交换机2变电站层交换机1保护测控保护测控保护测控保护测控间隔层变电站层双环型网络结构示意图3 过程层网络技术方案功能:过程层网络分为SMV采样值网络和GOOSE信息传输网络。

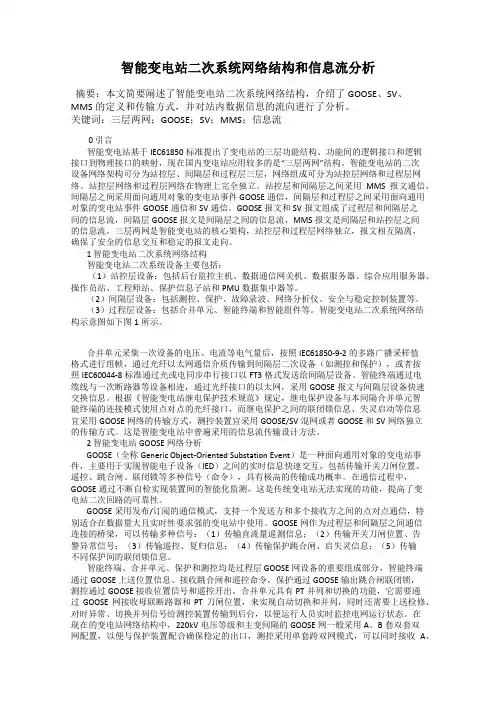

智能变电站二次系统网络结构和信息流分析摘要：本文简要阐述了智能变电站二次系统网络结构，介绍了GOOSE、SV、MMS的定义和传输方式，并对站内数据信息的流向进行了分析。

关键词：三层两网；GOOSE；SV；MMS；信息流0 引言智能变电站基于IEC61850标准提出了变电站的三层功能结构、功能间的逻辑接口和逻辑接口到物理接口的映射，现在国内变电站应用较多的是“三层两网”结构。

智能变电站的二次设备网络架构可分为站控层、间隔层和过程层三层，网络组成可分为站控层网络和过程层网络。

站控层网络和过程层网络在物理上完全独立。

站控层和间隔层之间采用MMS报文通信，间隔层之间采用面向通用对象的变电站事件GOOSE通信，间隔层和过程层之间采用面向通用对象的变电站事件GOOSE通信和SV通信。

GOOSE报文和SV报文组成了过程层和间隔层之间的信息流，间隔层GOOSE报文是间隔层之间的信息流，MMS报文是间隔层和站控层之间的信息流。

三层两网是智能变电站的核心架构，站控层和过程层网络独立，报文相互隔离，确保了安全的信息交互和稳定的报文走向。

1 智能变电站二次系统网络结构智能变电站二次系统设备主要包括：（1）站控层设备：包括后台监控主机、数据通信网关机、数据服务器、综合应用服务器、操作员站、工程师站、保护信息子站和PMU数据集中器等。

（2）间隔层设备：包括测控、保护、故障录波、网络分析仪、安全与稳定控制装置等。

（3）过程层设备：包括合并单元、智能终端和智能组件等。

智能变电站二次系统网络结构示意图如下图1所示。

合并单元采集一次设备的电压、电流等电气量后，按照IEC61850-9-2的多路广播采样值格式进行组帧，通过光纤以太网通信介质传输到间隔层二次设备（如测控和保护），或者按照IEC60044-8标准通过光或电同步串行接口以FT3格式发送给间隔层设备。

智能终端通过电缆线与一次断路器等设备相连，通过光纤接口的以太网，采用GOOSE报文与间隔层设备快速交换信息。

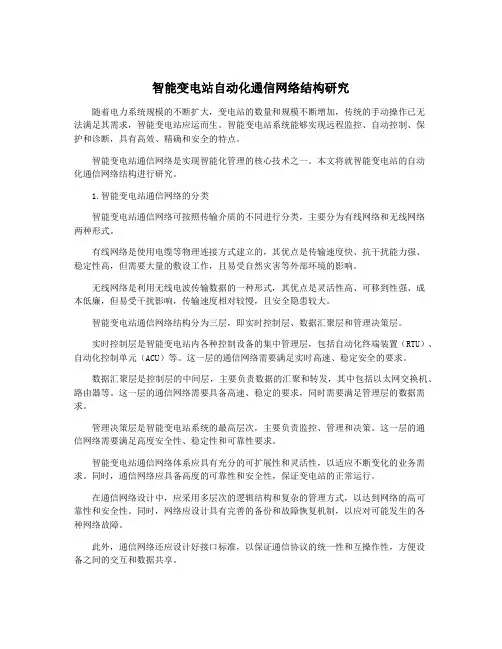

智能变电站自动化通信网络结构研究随着电力系统规模的不断扩大，变电站的数量和规模不断增加，传统的手动操作已无法满足其需求，智能变电站应运而生。

智能变电站系统能够实现远程监控、自动控制、保护和诊断，具有高效、精确和安全的特点。

智能变电站通信网络是实现智能化管理的核心技术之一。

本文将就智能变电站的自动化通信网络结构进行研究。

1.智能变电站通信网络的分类智能变电站通信网络可按照传输介质的不同进行分类，主要分为有线网络和无线网络两种形式。

有线网络是使用电缆等物理连接方式建立的，其优点是传输速度快、抗干扰能力强、稳定性高，但需要大量的敷设工作，且易受自然灾害等外部环境的影响。

无线网络是利用无线电波传输数据的一种形式，其优点是灵活性高、可移到性强、成本低廉，但易受干扰影响，传输速度相对较慢，且安全隐患较大。

智能变电站通信网络结构分为三层，即实时控制层、数据汇聚层和管理决策层。

实时控制层是智能变电站内各种控制设备的集中管理层，包括自动化终端装置（RTU）、自动化控制单元（ACU）等。

这一层的通信网络需要满足实时高速、稳定安全的要求。

数据汇聚层是控制层的中间层，主要负责数据的汇聚和转发，其中包括以太网交换机、路由器等。

这一层的通信网络需要具备高速、稳定的要求，同时需要满足管理层的数据需求。

管理决策层是智能变电站系统的最高层次，主要负责监控、管理和决策。

这一层的通信网络需要满足高度安全性、稳定性和可靠性要求。

智能变电站通信网络体系应具有充分的可扩展性和灵活性，以适应不断变化的业务需求。

同时，通信网络应具备高度的可靠性和安全性，保证变电站的正常运行。

在通信网络设计中，应采用多层次的逻辑结构和复杂的管理方式，以达到网络的高可靠性和安全性。

同时，网络应设计具有完善的备份和故障恢复机制，以应对可能发生的各种网络故障。

此外，通信网络还应设计好接口标准，以保证通信协议的统一性和互操作性，方便设备之间的交互和数据共享。

总之，智能变电站通信网络是实现智能化管理的核心技术之一，其设计需要遵循高可靠性、高安全性、可扩展性等原则。

智能变电站二次系统网络结构和信息流分析首先是监测与控制系统，该系统对变电站中的各个设备进行监测和控制。

传感器和监测装置将设备的相关参数和工作状态信息采集并传输给监测与控制系统，通过该系统可以实时了解变电站的运行状态。

监测与控制系统将根据设定的参数进行自动控制操作，以确保变电站的正常运行。

其次是保护系统，保护系统通过监测变电站的电气参数和设备状态，及时采取措施以保护电力设备和传输线路的安全与正常运行。

保护系统中的继电器、开关和保护装置会接收、处理并响应来自各个设备的信息，以及时切断故障设备，并将相应的告警信号传输给控制中心。

第三个部分是电力管理系统，该系统主要用于对电网的运行状态进行实时监测、分析和预测，以及对电力负荷的调整与控制。

电力管理系统通过采集变电站的数据，包括电压、电流、功率因数等参数，对电网的电量进行统计和分析，并根据需求进行智能调控，保证电网的安全、稳定和高效运行。

最后是通信网络系统，该系统是实现智能变电站信息传输与共享的基础。

通信网络系统将二次系统各个部分的信息进行集中管理和传输，以保证信息的实时性、准确性和可靠性。

通信网络可以使用有线通信和无线通信技术，将数据传输到控制中心，并实现与其他智能电网设备的互联互通。

在智能变电站的二次系统中，信息流是实现智能化运行的核心。

各个部分的数据采集和传输构成了信息流的基础。

监测与控制系统通过传感器和监测装置采集设备的参数和状态信息，并将其传输到控制中心；保护系统通过继电器和保护装置采集故障设备的信息，并将告警信号传输到控制中心；电力管理系统将变电站的数据传输到控制中心进行分析和决策；通信网络系统将各个部分的信息进行传输和共享。

控制中心是智能变电站二次系统信息流的汇聚和处理中心。

控制中心负责接收和处理来自各个部分的数据，并进行分析和决策。

通过对数据的分析和处理，控制中心可以实时监测变电站的运行状态，并根据需要做出相应的控制和调整。

总的来说，智能变电站的二次系统网络结构以及其中的信息流是实现智能化运行的关键。

智能变电站网络结构在当今的电力系统中，智能变电站扮演着至关重要的角色，而其网络结构则是实现智能化运行和高效可靠供电的关键支撑。

智能变电站的网络结构，简单来说，就像是一个高效运作的信息高速公路系统，负责在变电站内的各个设备之间快速、准确地传输数据和指令。

它主要由站控层、间隔层和过程层这三个层次组成，每个层次都有着独特的功能和作用。

站控层处于整个网络结构的顶端，就像是一个指挥中心。

它主要由主机、操作员站、远动通信装置等设备构成。

站控层的任务是对整个变电站进行监视、控制和管理。

通过收集来自间隔层和过程层的各种数据信息，站控层能够全面了解变电站的运行状态，并根据这些信息下达控制指令，以实现对变电站的优化运行和故障处理。

间隔层则像是各个作战小分队，位于站控层和过程层之间。

它由保护装置、测控装置等设备组成。

间隔层的主要职责是对所属间隔进行保护、测量和控制。

每个间隔都有对应的间隔层设备，它们相互协作，又相对独立，能够在一定程度上自主处理本间隔内的事务，并将重要信息上传至站控层，同时接收站控层的指令进行相应操作。

过程层是网络结构的最底层，也是与一次设备直接相连的部分，堪称“前线战士”。

过程层包括智能终端、合并单元等设备。

智能终端负责对一次设备进行控制和监测，例如断路器、隔离开关的分合操作等。

合并单元则主要对电流、电压等模拟量进行数字化转换，并将这些数字信号上传至间隔层和站控层。

在智能变电站的网络结构中，通信技术起着举足轻重的作用。

目前，常用的通信协议有 IEC 61850 标准。

IEC 61850 标准为智能变电站内的各种设备之间的通信提供了统一的规范和接口，使得不同厂家生产的设备能够相互兼容和互操作。

这就好比大家都说着同一种“语言”，交流起来毫无障碍，大大提高了系统的灵活性和可扩展性。

为了确保数据传输的可靠性和实时性，智能变电站网络通常采用以太网技术。

以太网具有传输速度快、带宽大、易于扩展等优点。

同时，为了满足不同业务对实时性和可靠性的要求，网络还会采用不同的组网方式，比如过程层网络可能会采用星形、环形或者总线型等结构。

智能变电站网络架构智能变电站网络架构第一章引言智能变电站作为能源电力系统中的重要组成部分，具有数据采集、监控管理、远程操作等功能。

本文档旨在介绍智能变电站网络架构的设计原则及相关技术细节，以便为变电站网络部署提供指导。

第二章整体架构设计1.变电站网络拓扑a.传感器与设备连接：(1) 采用统一的物联网通信技术，如LoRaWAN、NB-IoT 等，连接各种传感器和设备。

(2) 传感器与设备之间可以通过无线或有线方式连接，以满足不同传感器的特殊需求。

b.局部网络：(1) 变电站内部设备采用局部网络进行连接，如以太网、工业以太网等。

(2) 局部网络通过网络交换机进行连接，实现设备之间的通信与数据交换。

c.多变电站互连：(1) 不同变电站间通过广域网连接，建立互连网络。

(2) 互连网络可以采用VPN、封装协议等方式进行数据隔离与传输。

2.网络安全设计a.认证与授权：(1) 采用身份认证机制，例如基于数字证书的认证方式，确保系统中每个用户的身份可信。

(2) 授权管理，设定不同用户的权限等级，实现对系统资源的访问控制。

b.数据传输加密：(1) 在局部网络和互连网络中，采用安全的通信协议，如SSL/TLS，对数据进行加密传输，防止数据被窃听和篡改。

c.设备安全保护：(1) 引入物联网安全技术，对传感器和设备进行安全管理与保护。

(2) 定期更新设备固件，修复安全漏洞，确保设备的安全性。

第三章局部网络设计1.总体要求a.高可靠性：采用冗余设计，实现网络设备的冗余和链路的冗余，提高网络的可靠性与可用性。

b.高性能：选用高性能的网络设备，确保数据传输的稳定性和快速性。

c.网络管理：引入网络管理平台，实现网络设备的集中管理和监控，提供故障诊断和维护功能。

2.设备选型a.网关设备：选用高性能、可靠性强的网关设备，支持各种传感器和设备的连接、数据处理与转发。

b.网络交换机：根据局部网络规模和需求，选用高性能、可管理性强的交换机，满足带宽需求和扩展性。

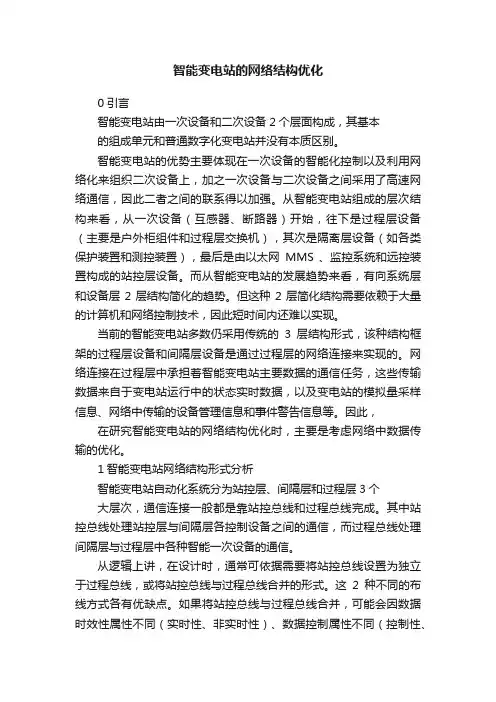

智能变电站的网络结构优化0引言智能变电站由一次设备和二次设备2个层面构成，其基本的组成单元和普通数字化变电站并没有本质区别。

智能变电站的优势主要体现在一次设备的智能化控制以及利用网络化来组织二次设备上，加之一次设备与二次设备之间采用了高速网络通信，因此二者之间的联系得以加强。

从智能变电站组成的层次结构来看，从一次设备（互感器、断路器）开始，往下是过程层设备（主要是户外柜组件和过程层交换机），其次是隔离层设备（如各类保护装置和测控装置），最后是由以太网MMS 、监控系统和远控装置构成的站控层设备。

而从智能变电站的发展趋势来看，有向系统层和设备层2层结构简化的趋势。

但这种2层简化结构需要依赖于大量的计算机和网络控制技术，因此短时间内还难以实现。

当前的智能变电站多数仍采用传统的3层结构形式，该种结构框架的过程层设备和间隔层设备是通过过程层的网络连接来实现的。

网络连接在过程层中承担着智能变电站主要数据的通信任务，这些传输数据来自于变电站运行中的状态实时数据，以及变电站的模拟量采样信息、网络中传输的设备管理信息和事件警告信息等。

因此，在研究智能变电站的网络结构优化时，主要是考虑网络中数据传输的优化。

1智能变电站网络结构形式分析智能变电站自动化系统分为站控层、间隔层和过程层3个大层次，通信连接一般都是靠站控总线和过程总线完成。

其中站控总线处理站控层与间隔层各控制设备之间的通信，而过程总线处理间隔层与过程层中各种智能一次设备的通信。

从逻辑上讲，在设计时，通常可依据需要将站控总线设置为独立于过程总线，或将站控总线与过程总线合并的形式。

这2种不同的布线方式各有优缺点。

如果将站控总线与过程总线合并，可能会因数据时效性属性不同（实时性、非实时性）、数据控制属性不同（控制性、非控制性）而导致数据间的互相影响，降低网络资源的利用效率和网络的安全性。

但这种布线方式能够提高硬件资源的利用效率，在条件允许的情况下，可通过以太网的优先级排队技术或虚拟局域网技术来实现对各类重要等级不同的数据进行分析处理。

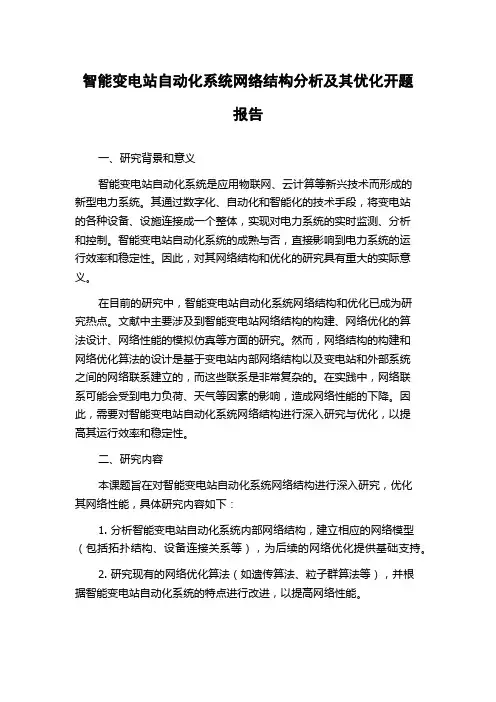

智能变电站自动化系统网络结构分析及其优化开题报告一、研究背景和意义智能变电站自动化系统是应用物联网、云计算等新兴技术而形成的新型电力系统。

其通过数字化、自动化和智能化的技术手段，将变电站的各种设备、设施连接成一个整体，实现对电力系统的实时监测、分析和控制。

智能变电站自动化系统的成熟与否，直接影响到电力系统的运行效率和稳定性。

因此，对其网络结构和优化的研究具有重大的实际意义。

在目前的研究中，智能变电站自动化系统网络结构和优化已成为研究热点。

文献中主要涉及到智能变电站网络结构的构建、网络优化的算法设计、网络性能的模拟仿真等方面的研究。

然而，网络结构的构建和网络优化算法的设计是基于变电站内部网络结构以及变电站和外部系统之间的网络联系建立的，而这些联系是非常复杂的。

在实践中，网络联系可能会受到电力负荷、天气等因素的影响，造成网络性能的下降。

因此，需要对智能变电站自动化系统网络结构进行深入研究与优化，以提高其运行效率和稳定性。

二、研究内容本课题旨在对智能变电站自动化系统网络结构进行深入研究，优化其网络性能，具体研究内容如下：1. 分析智能变电站自动化系统内部网络结构，建立相应的网络模型（包括拓扑结构、设备连接关系等），为后续的网络优化提供基础支持。

2. 研究现有的网络优化算法（如遗传算法、粒子群算法等），并根据智能变电站自动化系统的特点进行改进，以提高网络性能。

3. 设计网络性能的模拟仿真实验，分析网络性能的影响因素，检验算法的有效性。

4. 根据优化结果，提出实际应用中的调节措施和建议，改善智能变电站自动化系统的网络结构和性能。

三、研究方法本课题将采用以下研究方法：1. 文献研究法：对智能变电站自动化系统的发展历程、网络结构、网络优化算法等进行全面系统的梳理和总结。

2. 数学建模法：将智能变电站自动化系统的内部网络结构进行建模，研究网络结构的影响因素，并运用网络优化算法进行优化。

3. 实验仿真法：通过模拟仿真实验，分析网络性能的影响因素，检验算法的有效性。

智能变电站网络架构智能变电站网络架构1：引言本文档旨在提供智能变电站网络架构的详细说明和指导。

智能变电站是基于物联网技术和云计算平台的电力系统新型应用模式，通过数字化、智能化的手段，实现对变电站设备及电力运行状态的监测、管理和控制。

本文档将从以下几个方面展开对智能变电站网络架构的介绍和分析。

2：网络基础设施2.1 网络拓扑结构2.2 网络传输介质2.3 网络通信协议3：智能变电站网络层次结构3.1 网络核心层3.2 网络汇聚层3.3 网络接入层4：网络安全保障4.1 网络安全需求分析4.2 网络安全防护措施4.3 网络监测与故障处理5：数据管理与应用5.1 数据采集与存储5.2 数据传输与处理5.3 数据分析与决策支持6：智能变电站网络集成6.1 网络集成需求分析6.2 系统集成架构设计6.3 系统集成与调试7：智能变电站网络维护与运维7.1 网络设备维护7.2 网络故障排除与处理7.3 网络性能监测与优化8：附件本文档涉及的附件包括：- 网络拓扑图- 网络设备清单- 数据传输协议规范9：法律名词及注释- 物联网：指由能够互联互通的智能设备通过互联网进行数据交换的网络。

- 云计算平台：一种通过互联网将计算能力、存储空间和应用程序等资源提供给用户的服务模式。

- 智能化：指通过各种传感器、控制器和算法等技术手段实现设备和系统的智能控制和管理。

10：结束语本文档详细介绍了智能变电站网络架构的各个方面，包括网络基础设施、网络层次结构、网络安全保障、数据管理与应用、网络集成、维护与运维等内容。

希望通过本文档的参考，可以为智能变电站的搭建和运维提供指导和支持。

智能变电站网络架构在当今电力系统的发展中，智能变电站扮演着至关重要的角色。

而智能变电站的高效运行，离不开其精心设计的网络架构。

智能变电站的网络架构，简单来说，就是将变电站内的各种设备和系统通过网络连接起来，实现信息的快速、准确传输和共享，从而保障变电站的稳定运行和智能化控制。

要理解智能变电站网络架构，首先得知道它由哪些部分组成。

一般来说，主要包括站控层、间隔层和过程层。

站控层就像是整个变电站的“大脑”，负责对全站进行监测、控制和管理。

它包含了监控主机、数据服务器等设备，通过高速以太网与间隔层设备进行通信。

在这里，各种数据被汇总、分析和处理，运行人员可以直观地了解变电站的运行状态，并下达控制指令。

间隔层则像是各个“器官”，起到承上启下的作用。

它由保护装置、测控装置等组成，一方面与站控层进行通信，另一方面与过程层的设备进行交互。

间隔层的设备能够对本间隔的电气量进行测量、保护和控制，实现了对不同间隔的独立管理和协同工作。

过程层是最接近“一线”的部分，包括了互感器、智能终端、合并单元等设备。

它直接与一次设备相连，负责采集电气量、开关量等实时数据，并将控制命令传递给一次设备，实现对电力系统的实时监测和控制。

在智能变电站网络架构中，通信网络是关键的“桥梁”。

目前，常用的通信协议有 IEC 61850 标准。

这个标准就像是一套通用的“语言”，让不同厂家生产的设备能够相互理解和通信。

它规定了数据的格式、传输方式以及设备之间的交互规则，大大提高了系统的兼容性和开放性。

为了保障通信的可靠性和实时性，智能变电站通常采用多种网络拓扑结构。

常见的有星型、环形和总线型。

星型结构中，所有设备都连接到一个中心节点，这种结构易于管理和维护，但中心节点一旦出现故障，可能会影响整个网络。

环形结构则将设备连成一个环形，数据沿着环进行传输，具有较高的可靠性，但网络扩展相对困难。

总线型结构则是所有设备都连接在一条总线上，成本较低，但容易出现数据冲突。

智能变电站网络架构智能变电站网络架构⒈引言本文档旨在介绍智能变电站网络架构的设计和实施。

智能变电站是将传统变电站与先进的信息技术相结合，实现远程监测、控制和管理的高级电力设施。

通过合理的网络架构设计，能够实现智能变电站的稳定运行和优化管理。

⒉网络需求分析⑴网络覆盖范围明确智能变电站网络应覆盖的范围，包括变电站内部设备、变电站间互联、与传输网络的连接等。

⑵带宽需求根据智能变电站的实际运行需求，确定网络的带宽需求，包括数据传输、视频监控、远程操作等。

⑶网络安全性要求智能变电站作为关键的电力设施，网络安全是至关重要的。

确定网络安全性要求，包括访问控制、数据加密等。

⒊网络架构设计⑴核心网络设备确定核心网络设备，包括交换机、路由器、防火墙等，用于构建智能变电站的核心网络架构。

⑵网络拓扑结构根据智能变电站的实际情况，确定网络的拓扑结构，包括星型、环型、树型等，以实现数据的高效传输和管理。

⑶子网划分根据智能变电站的功能需求，将网络划分为多个子网，实现不同功能模块之间的隔离和管理。

⑷ IP地质规划根据子网划分和设备数量，进行IP地质规划，确保网络设备之间的通信和管理。

⒋网络设备选型根据网络需求和架构设计，选型合适的网络设备，包括交换机、路由器、防火墙等，保证网络的性能和可靠性。

⒌网络安全设计⑴访问控制通过访问控制技术，限制对智能变电站网络的访问权限，确保只有授权的人员能够进入网络。

⑵数据加密采用数据加密技术，保护敏感数据在传输过程中的安全性，防止被未经授权的人员窃取。

⑶安全监控配置安全监控系统，对智能变电站网络的安全状态进行实时监控，及时发现并应对安全威胁。

⒍网络管理与维护⑴远程监控与管理通过远程监控技术，实现对智能变电站网络设备的实时监控和管理，及时发现和解决网络故障。

⑵日志记录与分析配置日志记录系统，对智能变电站网络的操作日志进行记录和分析，为故障排查和安全审计提供依据。

⑶后续维护计划制定后续维护计划，包括设备维护、软件升级、安全漏洞修复等，确保智能变电站网络的持续运行和安全性。

智能变电站通信网络技术方案1 智能变电站通信网络总体结构智能变电站通信网络采用IEC 61850国际标准，IEC 61850标准将变电站在结构上划分为变电站层、间隔层和过程层，并通过分层、分布、开放式网络系统实现连接。

变电站层与间隔层之间的网络称为变电站层网络，间隔层与过程层之间的网络称为过程层网络。

变电站层网络和过程层网络承载的业务功能截然不同。

为了保证过程层网络的实时性、安全性，在现有的技术条件下，变电站层网络应与过程层网络物理分开，并采用100M 及以上高速以太网构建。

远动工作站1MMS/GOOSE 网超五类屏蔽双绞线系统服务器兼操作员站1保护测控系统服务器兼操作员站2远动工作站2通讯在线监视终端故障录波电能计量其他智能设备SMV 网GOOSE 网光缆变电站层间隔层合并单元智能单元过程层过程层网络变电站层网络光缆电缆电子式互感器开关设备（主变、断路器、刀闸）保护及故障信息管理子站GOOSE 视频联动服务器智能变电站通信网络基本构架示意图2 变电站层网络技术方案功能：变电站层网络功能和结构与传统变电站的计算机监控系统网络基本类似,全站信息的汇总功能(包括防误闭锁）可依靠MMS/GOOSE网络实现。

拓扑结构选择：环形和星形拓扑结构相比，其网络可用率有所提高（单故障时两者均不损失功能，少数的复故障环形网可以保留更多的设备通信），但是支持环网的交换机和普通星型交换机相比价格大大提高。

国内经过多年的技术积累，装置普遍具备2~3个独立以太网口, 星型网络在变电站实际应用有着更加丰富的使用经验。

国内220kV及以上变电站层网络一般采用双星型拓扑结构；110kV及以下变电站层网络一般采用单星型拓扑结构。

变电站层双星型网络结构示意图变电站层交换机1变电站层交换机2变电站层变电站层网络间隔层变电站层双环型网络结构示意图3 过程层网络技术方案功能:过程层网络分为SMV 采样值网络和GOOSE 信息传输网络。

前者的主要功能是实现电流、电压交流量的上传；后者的主要功能是实现开关量的上传及分合闸控制、防误闭锁等。

智能变电站网络架构在当今电力系统的发展中，智能变电站扮演着至关重要的角色。

而智能变电站的高效运行，离不开其精心设计的网络架构。

这一网络架构就像是变电站的神经系统，确保了各种信息的准确、快速传递，实现了电力的稳定供应和智能化管理。

智能变电站网络架构的构成要素丰富多样。

首先，站控层网络是整个架构的“大脑”，它负责变电站的整体监测、控制和管理。

这一层级的设备包括监控主机、数据服务器等，通过高速以太网与间隔层和过程层设备进行通信。

间隔层网络则像是各个“器官”之间的协调者，由保护测控装置、故障录波装置等组成，实现对本间隔一次设备的保护、控制和监测，并与站控层和过程层进行信息交互。

过程层网络则是与一次设备直接相连的“末梢神经”，包含智能终端、合并单元等设备，负责采集和传输实时数据，执行控制命令。

在网络架构中，通信协议的选择至关重要。

目前，常用的通信协议有 IEC 61850 标准。

IEC 61850 为智能变电站提供了统一的通信规范，使得不同厂家的设备能够实现互联互通，大大提高了系统的兼容性和可扩展性。

它定义了数据模型、服务接口和通信映射，确保了信息的准确、高效传输。

智能变电站网络架构的拓扑结构也有多种形式。

常见的有星型拓扑、环型拓扑和总线型拓扑。

星型拓扑结构以站控层设备为中心，各间隔层和过程层设备通过独立的链路与之相连。

这种结构的优点是易于管理和维护，单点故障不会影响其他设备的通信。

但缺点是布线成本较高，对中心节点的可靠性要求极高。

环型拓扑结构则将各个设备连接成一个环形，数据在环上单向或双向传输。

它具有较高的可靠性，当某段链路出现故障时，数据可以通过反向链路传输。

然而，环型拓扑的扩展性相对较差。

总线型拓扑结构中，所有设备都连接在一条总线上，共享通信介质。

其优点是成本低、易于扩展，但缺点是容易出现冲突，通信效率相对较低。

为了保证智能变电站网络架构的可靠性，采取了一系列的措施。

冗余技术是其中的关键之一。

通过设备冗余、链路冗余等方式，即使在部分设备或链路出现故障的情况下，系统仍能正常运行。

智能变电站网络结构
1.数据采集通信网络：
2.边缘计算网络：
边缘计算网络是智能变电站网络结构中的中间层，其主要功能是对采集到的数据进行处理和分析。

在这一层次上，智能变电站通常配备有边缘计算节点，能够对实时数据进行实时处理，从而提高决策响应速度。

边缘计算节点可以通过预测、优化等方式对数据进行分析，从而提供更为准确的运行控制策略。

为了实现边缘计算网络的高效工作，通常需要配置高性能的计算设备和存储设备，并保证计算节点之间的通信速度和可靠性。

3.云计算网络：
云计算网络是智能变电站网络结构的顶层，其主要功能是对边缘计算网络中处理和分析得到的数据进行进一步的综合利用和存储。

云计算网络通常采用分布式计算、大数据存储等技术，可以将繁重的计算任务分发到多个计算节点上进行并行处理，从而提高计算效率。

云计算网络还可以利用大数据分析技术对历史数据进行挖掘和分析，提取潜在的规律和模式，为智能变电站的运行和管理提供可靠的支持。

总体而言，智能变电站的网络结构是一个渐进式的架构，从数据采集通信网络到边缘计算网络，再到云计算网络，不断迭代完善。

这一网络结构的建立，不仅可以实现变电站内部的信息共享和协同工作，还可以与上级电网、下级用户进行远程通信和数据交互，从而提高了变电站的运行效率和可靠性，实现了电力系统的智能化和自动化管理。
