VCP连续电镀生产线

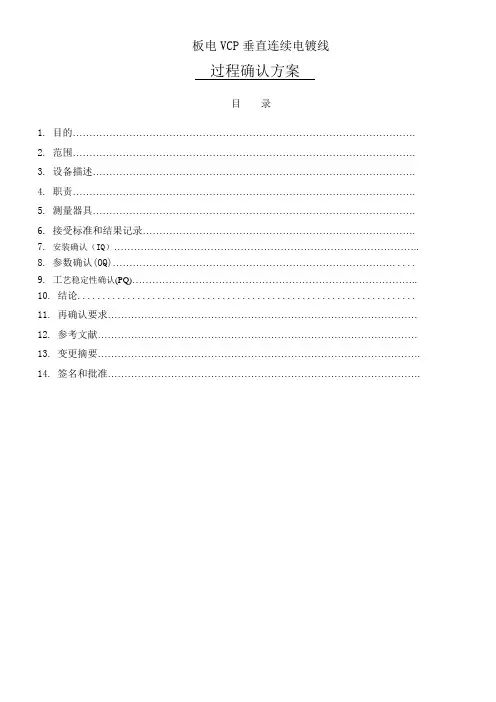

板电VCP垂直连续电镀线过程确认方案目录1. 目的………………………………………………………………………………………….2. 范围………………………………………………………………………………………….3. 设备描述…………………………………………………………………………………….4. 职责………………………………………………………………………………………….5. 测量器具…………………………………………………………………………………….6. 接受标准和结果记录……………………………………………………………………….7.安装确认（IQ）………………………………………………………………………………..8. 参数确认(OQ)………………………………………………………………………….....9. 工艺稳定性确认(PQ)…………………………………………………………………………..10. 结论....................................................................11. 再确认要求…………………………………………………………………………………12. 参考文献……………………………………………………………………………………13. 变更摘要…………………………………………………………………………………….14. 签名和批准………………………………………………………………………………….1.目的本确认方案是为保证板电VCP垂直连续电镀线达到预定的质量目标，在产品批量生产前制定确认项目，原则，接收标准，确认板电VCP垂直连续电镀线的性能、工艺文件是否适用于批量性生产。

2.范围本确认方案仅适用于对板电VCP垂直连续电镀线在既定设备上，对工艺文件参数的正确性进行确认过程的管理。

3.设备描述本次确认的设备为生产管理部电镀车间的编号为CD150529的板电VCP垂直连续电镀线。

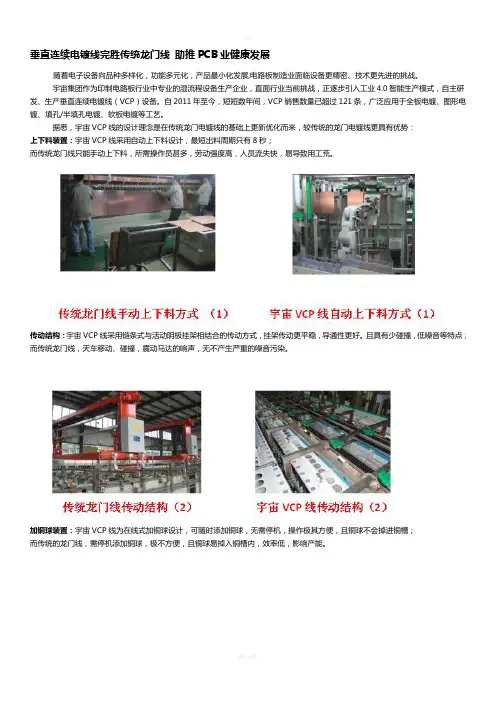

垂直连续电镀线完胜传统龙门线助推PCB业健康发展随着电子设备向品种多样化，功能多元化，产品最小化发展,电路板制造业面临设备更精密、技术更先进的挑战。

宇宙集团作为印制电路板行业中专业的湿流程设备生产企业，直面行业当前挑战，正逐步引入工业4.0智能生产模式，自主研发、生产垂直连续电镀线（VCP）设备。

自2011年至今，短短数年间，VCP销售数量已超过121条，广泛应用于全板电镀、图形电镀、填孔/半填孔电镀、软板电镀等工艺。

据悉，宇宙VCP线的设计理念是在传统龙门电镀线的基础上更新优化而来，较传统的龙门电镀线更具有优势：上下料装置：宇宙VCP线采用自动上下料设计，最短出料周期只有8秒；而传统龙门线只能手动上下料，所需操作员甚多，劳动强度高，人员流失快，易导致用工荒。

传动结构：宇宙VCP线采用链条式与活动阴极挂架相结合的传动方式，挂架传动更平稳，导通性更好。

且具有少碰撞，低噪音等特点；而传统龙门线，天车移动、碰撞，震动马达的响声，无不产生严重的噪音污染。

加铜球装置：宇宙VCP线为在线式加铜球设计，可随时添加铜球，无需停机，操作极其方便，且铜球不会掉进铜槽；而传统的龙门线，需停机添加铜球，极不方便，且铜球易掉入铜槽内，效率低，影响产能。

生产环境：宇宙VCP线在同产能条件下，药水与空气接触面积小(仅为传统龙门线的1/3)，采用侧喷射流搅拌，废气产生少，故所需抽风量小，能耗低，且设备密闭式顶部抽气设计，大大减少气体外泄，工作环境安全舒适；而传统龙门线大都为全敞开式，密闭性很难做到VCP的效果，由于镀铜槽数量多，且裸露的药水表面积大，加上空气搅拌，挂架频繁升降移动产生了大量废气，整个车间经常弥漫着有害气体，严重影响员工身体健康，需配置大功率抽风系统才能使环境稍有改善，能耗高，保守估计是VCP线的2倍以上。

过程管控：宇宙VCP线铜槽全部连通，且循环均匀，整体相当于一个铜槽，在过程管控时，只需随机抽取一个或几个铜槽内的药液即可，分析简单快捷；而传统龙门线，铜槽数量多，各铜槽为单独作业，相互不连通，在过程管控时，需对每一个铜槽进行取样分析，过程繁琐工作量大。

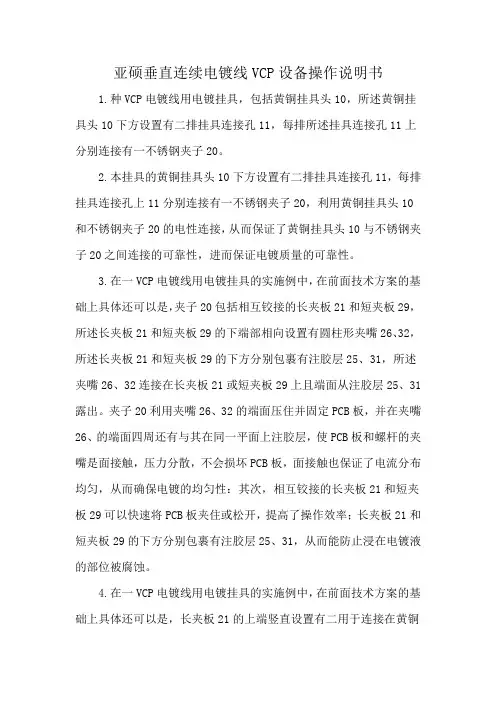

亚硕垂直连续电镀线VCP设备操作说明书1.种VCP电镀线用电镀挂具，包括黄铜挂具头10，所述黄铜挂具头10下方设置有二排挂具连接孔11，每排所述挂具连接孔11上分别连接有一不锈钢夹子20。

2.本挂具的黄铜挂具头10下方设置有二排挂具连接孔11，每排挂具连接孔上11分别连接有一不锈钢夹子20，利用黄铜挂具头10和不锈钢夹子20的电性连接，从而保证了黄铜挂具头10与不锈钢夹子20之间连接的可靠性，进而保证电镀质量的可靠性。

3.在一VCP电镀线用电镀挂具的实施例中，在前面技术方案的基础上具体还可以是，夹子20包括相互铰接的长夹板21和短夹板29，所述长夹板21和短夹板29的下端部相向设置有圆柱形夹嘴26、32，所述长夹板21和短夹板29的下方分别包裹有注胶层25、31，所述夹嘴26、32连接在长夹板21或短夹板29上且端面从注胶层25、31露出。

夹子20利用夹嘴26、32的端面压住并固定PCB板，并在夹嘴26、的端面四周还有与其在同一平面上注胶层，使PCB板和螺杆的夹嘴是面接触，压力分散，不会损坏PCB板，面接触也保证了电流分布均匀，从而确保电镀的均匀性：其次，相互铰接的长夹板21和短夹板29可以快速将PCB板夹住或松开，提高了操作效率；长夹板21和短夹板29的下方分别包裹有注胶层25、31，从而能防止浸在电镀液的部位被腐蚀。

4.在一VCP电镀线用电镀挂具的实施例中，在前面技术方案的基础上具体还可以是，长夹板21的上端竖直设置有二用于连接在黄铜挂具头10上的挂孔22，短夹板29的上端外表面设置为方便人们按压的斜面。

5.在一VCP电镀线用电镀挂具的实施例中，在前面技术方案的基础上具体还可以是，长夹板21二侧伸出二有通孔的铰接板24，所述短夹板29设置有铰接孔30，一销轴28穿过二通孔和铰接孔30使长夹板21和短夹板29铰接，为了保证弹簧27不会脱落，在长夹板21上设置有用于容纳弹簧27的盲孔23.6.在一VCP电镀线用电镀挂具的实施例中，，在前面技术方案的基础上具体还可以是，夹嘴26、32为SUS不锈钢。

连续电镀生产线连续电镀生产线的原理、优势和应用连续电镀生产线是一种现代化的生产工艺，为各个行业提供了高效、精确的电镀工艺解决方案。

本文将介绍连续电镀生产线的原理、优势以及应用领域。

一、连续电镀生产线的原理连续电镀生产线是通过将待镀件按照一定的顺序连续地通过电镀槽，利用电化学原理将金属镀层均匀地沉积在待镀件表面的一种生产工艺。

其原理基于电解液的离子交换和金属电解质的氧化还原反应。

连续电镀生产线主要包括预处理区、电镀区和后处理区。

首先，待镀件进入预处理区，通过酸碱清洗、除锈、活化等工序，去除表面的杂质和氧化层，为后续的电镀作准备。

然后，待镀件进入电镀槽，根据不同金属镀层需求，选择不同的电镀液和操作参数，通过正、负极的作用，使金属离子在待镀件表面均匀地沉积。

最后，经过冲洗、烘干等后处理工序，将镀层固定在待镀件上，并使其达到一定的光洁度和质量要求。

二、连续电镀生产线的优势1. 提高生产效率：连续电镀生产线采用连续流水作业方式，不需要频繁的停机换料，大大提高了生产效率。

相比传统的间歇式电镀工艺，连续电镀生产线的生产速度更快，能够实现高效连续生产。

2. 提高产品质量：连续电镀生产线通过严格控制不同工序的参数和操作要求，能够实现对镀层的均匀性、附着力、光洁度等质量指标的精确控制。

同时，连续电镀生产线的自动化设备能够有效地减少人为因素对产品质量的影响，提高了产品的稳定性和一致性。

3. 节约能源和资源：连续电镀生产线的工艺流程相对简化，减少了金属电镀液的消耗量和废水的排放量，降低了对环境的影响。

此外，连续电镀生产线所需要的设备和占地面积相对较小，节约了生产空间和投资成本。

4. 降低劳动强度和提升安全性：连续电镀生产线实现了自动化生产，减轻了工人的劳动强度，降低了工伤风险。

而且，连续电镀生产线采用密闭式操作，有效地减少了化学品的泄漏和对操作人员的伤害。

三、连续电镀生产线的应用领域1. 电子电器行业：连续电镀生产线广泛应用于电子电器行业，用于制造金属外壳、接口和导电部件的镀层。

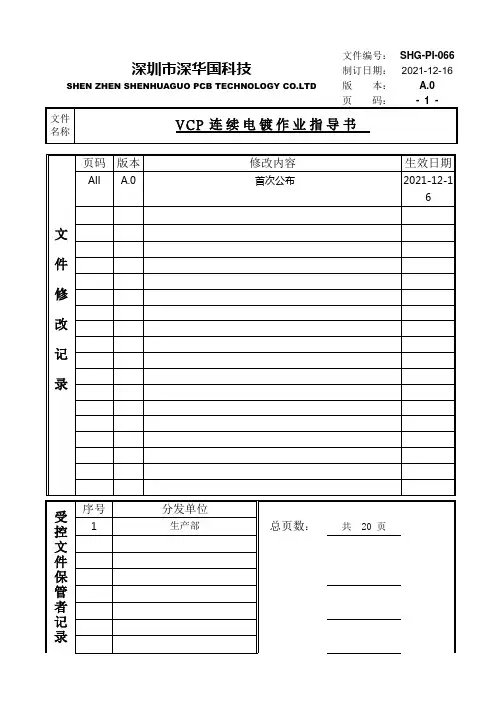

SHEN ZHEN SHENHUAGUO PCB TECHNOLOGY CO.LTD 版本： A.0页码：- 1 -文件V C P连续电镀作业指导书名称SHEN ZHEN SHENHUAGUO PCB TECHNOLOGY CO.LTD 版本： A.0页码：- 2 -文件V C P连续电镀作业指导书名称SHEN ZHEN SHENHUAGUO PCB TECHNOLOGY CO.LTD版 本： A.0 页 码：- 3 -文件名称V C P 连续电镀作业指导书1. TOC 含量标准:TOC ≤5000ppm2. CVS/TOC 外发分不合格时处理方法:a. TOC 超标时立即安排碳处理，碳处理前如继续使用需对生产板做热冲击测试，如孔铜异常立即停止生产。

b. CVS 分析光剂不合格时，首先根据分析结果对药水进行调整。

同时进行 HULL CELL 测试和热冲击测试，两种测试都无异常时可继续生产，如有异常，须对此期间生产板进行隔离评估。

5.3 设备能力5.5单轨式垂直连续电镀铜设备开机前注意事项:5.5.1合在电箱面板上电源总开关（扳到ON 位置），启动上料区控制电箱面板上的控制电源按钮。

5.5.2确认各紧急停止及拉绳开关处于正常状态。

5.5.3确认温度，液位，循环泵，过滤泵，整流器，纯水，冰水系统，添加泵，鼓风机，气压是否正常。

项目范围 数量 功率 备注生产板最大尺寸 622mm*547mm / / / 生产板最小尺寸 355mm*406mm / / / 生产板最大厚度 3.2mm / / / 生产板最小厚度 0.2mm / / / 最快输送速度 1.1m/min / / 最慢输送速度 0.3m/min / / 均匀性要求 ≤5% 电流密度40ASF ，孔铜25um 延展性要求 ≥20% / / / 深镀能力0.25mm 孔径，纵横比 6.4：1 的通孔，电镀参数：25ASF ×50min ，深能力≧85%。

连续电镀C线作业指导书
核准：审核：制订：李立武
连续电镀C线作业指导书
核准：审核：制订：李立武
连续电镀C线作业指导书
核准：审核：制订：李立武
连续电镀C线作业指导书
核准：审核：制订：李立武
连续电镀C线作业指导书
核准：审核：制订：李立武
连续电镀C线作业指导书
核准：审核：制订：李立武
连续电镀C线作业指导书
核准：审核：制订：李立武
连续电镀C线作业指导书
核准：审核：制订：李立武
连续电镀C线作业指导书
核准：审核：制订：李立武
连续电镀C线作业指导书
核准：审核：制订：李立武
连续电镀C线作业指导书
连续电镀C线作业指导书
核准：审核：制订：李立武
连续电镀C线作业指导书。

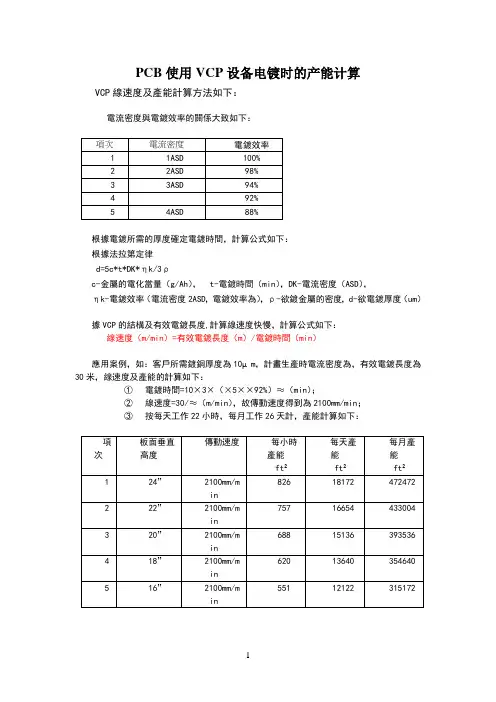

PCB使用VCP设备电镀时的产能计算VCP線速度及產能計算方法如下：
電流密度與電鍍效率的關係大致如下：
根據電鍍所需的厚度確定電鍍時間，計算公式如下：
根據法拉第定律
d=5c*t*DK*ηk/3ρ
c-金屬的電化當量（g/Ah）， t-電鍍時間（min），DK-電流密度（ASD），
ηk-電鍍效率（電流密度2ASD，電鍍效率為），ρ-欲鍍金屬的密度，d-欲電鍍厚度（um）
據VCP的結構及有效電鍍長度,計算線速度快慢，計算公式如下：
線速度（m/min）=有效電鍍長度（m）/電鍍時間（min）
應用案例，如：客戶所需鍍銅厚度為10µm，計畫生產時電流密度為，有效電鍍長度為30米，線速度及產能的計算如下：
①電鍍時間=10×3×（×5××92%）≈（min）；
②線速度=30/≈（m/min），故傳動速度得到為2100mm/min；
③按每天工作22小時，每月工作26天計，產能計算如下：
备注：VCP电镀设备连续生产，所以板面垂直高度直接影响生产产能。

V C P连续电镀生产线(总2页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
VCP连续电镀生产线
产品特点：1、此类生产线可全自动,半自动转换,设计科学合理紧凑、自动化度高;
2、全自动DMS操作监控系统,生产状况及生产数据均能存储及打印;
3、天车运行状况显示,生产线所有设备运行状况可由PC完全操作及监控;
4、自动计算电镀安培*小时（安时）,根据不同PCB参数准确补充光剂;
5、行车监控系统可做成固定式或开放式程序,用户可根据不同的电镀
时间输入参数,系统自动生产程序,不需要经过供应商修改程序,大大节约了时间和成本;
6、使用罗门哈期或同等品牌药水,做出来的产品:COV能达到8%、纵横比:10:1
电镀设备各类
7、单提式单飞巴龙门天车、双提升双飞龙门天车、双提升双巴开合龙门天车。

运用范围
8、沉铜除胶渣线、板面电镀(一次铜)线、图形电镀（二次铜）线、电镀镍金线、电镀铜镍金线
、多功能生产线（沉铜除胶渣和板面电镀）。

联系电话：、。

SHEN ZHEN SHENHUAGUO PCB TECHNOLOGY CO.LTD 版本： A.0页码：- 1 -文件V C P连续电镀作业指导书名称SHEN ZHEN SHENHUAGUO PCB TECHNOLOGY CO.LTD 版本： A.0页码：- 2 -文件V C P连续电镀作业指导书名称SHEN ZHEN SHENHUAGUO PCB TECHNOLOGY CO.LTD版 本： A.0 页 码：- 3 -文件名称V C P 连续电镀作业指导书1. TOC 含量标准:TOC ≤5000ppm2. CVS/TOC 外发分不合格时处理方法:a. TOC 超标时立即安排碳处理，碳处理前如继续使用需对生产板做热冲击测试，如孔铜异常立即停止生产。

b. CVS 分析光剂不合格时，首先根据分析结果对药水进行调整。

同时进行 HULL CELL 测试和热冲击测试，两种测试都无异常时可继续生产，如有异常，须对此期间生产板进行隔离评估。

5.3 设备能力5.5单轨式垂直连续电镀铜设备开机前考前须知:5.5.1合在电箱面板上电源总开关〔扳到ON 位置〕，启动上料区控制电箱面板上的控制电源按钮。

5.5.2确认各紧急停止及拉绳开关处于正常状态。

5.5.3确认温度，液位，循环泵，过滤泵，整流器，纯水，冰水系统，添加泵，鼓风机，气压是否正常。

工程范围 数量 功率 备注生产板最大尺寸 622mm*547mm / / / 生产板最小尺寸 355mm*406mm / / / 生产板最大厚度 3.2mm / / / 生产板最小厚度 0.2mm / / / 最快输送速度 1.1m/min / / 最慢输送速度 0.3m/min / / 均匀性要求 ≤5% 电流密度40ASF ，孔铜25um 延展性要求 ≥20% / / / 深镀能力0.25mm 孔径，纵横比 6.4：1 的通孔，电镀参数：25ASF ×50min ，深能力≧85%。

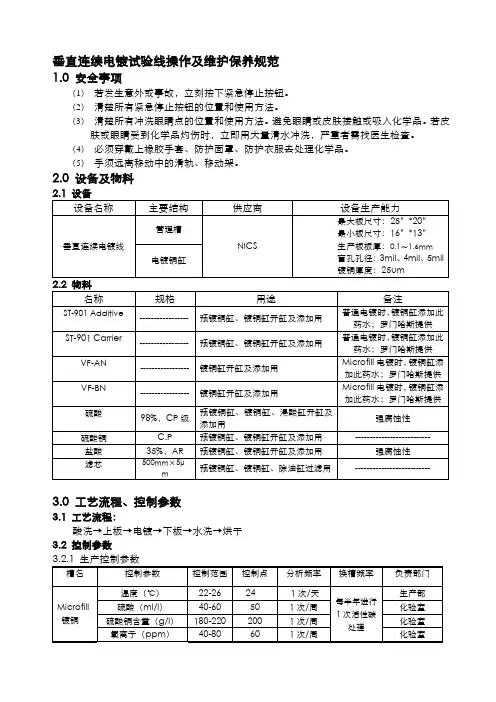

垂直连续电镀试验线操作及维护保养规范1.0 安全事项（1）若发生意外或事故，立刻按下紧急停止按钮。

（2）清楚所有紧急停止按钮的位置和使用方法。

（3）清楚所有冲洗眼睛点的位置和使用方法。

避免眼睛或皮肤接触或吸入化学品。

若皮肤或眼睛受到化学品灼伤时，立即用大量清水冲洗，严重者需找医生检查。

（4）必须穿戴上橡胶手套、防护面罩、防护衣服去处理化学品。

（5）手须远离移动中的滑轨、移动架。

2.0 设备及物料3.0 工艺流程、控制参数3.1 工艺流程：酸洗→上板→电镀→下板→水洗→烘干3.2 控制参数2）每周分析2次的项目，需间隔3天分析一次。

3）生产部根据每次化验室分析数据调整槽液，温度需以温度计实际测量。

3.2.2 配槽药品用量必须按下表所列的药品用量进行配槽，以保证槽内化学品的正常浓度。

4.0 清槽步骤4.1 清槽1．用高压水冲洗槽体，并人工用百洁布擦洗槽壁及槽体。

2．用3—5%的NaOH溶液浸泡8小时，并开启循环泵（不放滤芯）。

3．用自来水冲洗干净。

4．用3—5%的H2SO4（98%）溶液浸泡8小时，并开启循环泵。

5．用自来水冲洗干净。

6．用纯水冲洗干净，且用纯水循环1—2小时。

4.2 PP 滤芯清洗流程1．用热DI水洗约30-60分钟。

2．浸入10% 硫酸约8 小时。

3．用DI水洗净。

5.0 配槽流程5.1 Microfill VF-N镀铜槽配槽流程1．加入1/3槽体积之DI水至已酸碱洗后的槽内。

2．向槽内缓慢加入730升98%硫酸(比重=1.84)。

3．缓慢加入2920KG CuSO4.5H2O，搅拌至完全溶解。

4．用高品质活性碳芯过滤，2~5 turn/hour。

5．加DI水至标准液位(注意：必须预留足够槽体积作添加盐酸及添加液之用)，并冷却不高于32 C。

6．分析硫酸和硫酸铜及氯离子浓度,调整硫酸和硫酸铜至适当浓度。

7．将槽液循环2~3小时。

8．更换10um PP滤芯过滤，并冷却至室温。

9．加入37%浓盐酸(比重=1.18，分析级)至50ppm。

一、目的：VCP 镀铜Ⅱ线员工操作供给一个标准的操作标准二、范围：本规定适用于 VCP 电镀铜Ⅱ线三、责任：1.生产部：负责具体生产操作，药水维护、调整、设备保养；2.工艺部：负责参数供给，技术支援及药水分析和电流指示；3.设备部：负责为生产设备供给修理保养工作；4.品质部：负责对生产品质的评判，鉴定以及生产过程稽查。

四、内容：1.作业前预备检查1.1.遵循安全规定，穿戴安全配备.不留意安全规定的人员，不但会损坏机器设备，亦可导致人身安全的损害。

1.2.了解操作程序及确保机器设备是正常状况下使用。

1.3.开机前检查安全感测系统是否正常动作。

寻常尽量保持传感器的清洁，勿被化学品滴到，导至损坏。

1.4.确认全部槽位温控器的温度及液位高度，都把握在正常的设定范围内。

1.5.确认全部槽液回圈泵、连转是否正常，各过滤机压力或流量是否正常。

1.6.确认市水、纯水、补给来源是否正常。

1.7.确认整流器所处温度是否处于操作温度。

1.8.确认全部进、排放管路阀门，是否处于正确位置。

1.9.确认操作界面上全部的特别及指示信息，假设有特别信息未处理，将无法进展后续的设备操作。

1.10.设备的局部设定参数有安全限制，请勿输入超过极限之数字，否则人时机拒绝该次输入。

1.11.按键与开关亮灯，表示该指示动作进展中，红色开关及指示灯表示为停顿或开闭。

1.12.翻开溢流水洗缸进水开关：要求10-20L/min；1.13.系统预备；1.14.喷流泵的流 20-40HZ；过滤泵流量：30000-40000L/H；2．电镀铜工艺流程:槽名缸体积水质组份开缸量把握范围温控更换周期及分析频率NPS微蚀150L 纯水H SO42 7.5kg4.5L保存 1/3 母液3.6L50g±5/L2-3/L 253℃±周/次/ 班/次Cu2+ ≤25g/L预浸120L 纯水H SO2 4H SO2 42-3% 室温周/次/ 班/次1200L 200-220g/LCuSO 960kg 60-90g/L 4铜缸纯水CL-ST-2022MSTST-2022BSTST-2022CST分析添加40-80ppm12022 L次/周补加铜球及拖缸120L 10ml/L24±3℃周二周五/次60L 4-8ml/L6L 0.2-0.6ml/L硝挂300L 自来水HNO3125kg 10-15 g/L30±5℃N/A水洗120L 自来水进水 10-20L/min室温次/周2.1 上料→微蚀→双水洗→酸洗→双水洗→预浸→镀铜12 米→双水洗→下料→剥挂→水洗→夹头刷干→上料2.2 电流密度范围10-30ASF2.3对于黑孔的多层板在镀铜时电流密度设定15-30ASF；2.4生产软硬结合板电镀时喷流泵的流量调至 30Hz.3．工艺参数及开缸方法:表一4.操作内容4.1.翻开电源总开关，使机器处于受电状态；4.2.翻开把握柜内电源；4.3.轻触触摸屏，开启打气、喷流、自动加药，循环过滤泵、温度把握等功能开关；4.4.开启电脑，输入用户名及密码；4.5.依据管制卡和 MI 确认选用镀铜资料：***/**〔***代表板宽度，**代表要求铜厚〕，从电脑上输入并选择资料投料传送到操作平台；文件名称镀铜VCP 作业指导书编号：页次：第3页/ 共11页版次：B4.6.上板4.6.1待镀铜板在外围使用夹板模具板用推夹器上边框，夹四周四个点，留意放板动作避开折皱。

连续电镀生产线随着现代工业的不断发展，电镀技术也得到了越来越广泛的应用。

为了满足市场需求，提高生产效率和质量，连续电镀生产线应运而生。

下面我们来详细介绍连续电镀生产线的相关知识。

一、连续电镀生产线的概述连续电镀生产线是一种全自动化的电镀设备，主要应用于零件表面的电镀加工。

这种生产线主要由前处理、电镀、后处理、自动输送系统等部分组成，能够实现全自动化的操作，提高生产效率和电镀质量。

二、连续电镀生产线的工作原理连续电镀生产线的工作原理主要分为以下几个步骤：1、前处理：包括清洗、脱脂、酸洗等工序，主要是为了去除物件表面的油污、锈蚀、氧化物等，以便于后续的电镀处理。

2、电镀：电镀工序是整个生产线的核心，主要是通过电解的方式在物品表面形成一层金属膜，起到保护和美化的作用。

常用的电镀方法有电解镀镍、电解镀铬、电解镀铜等。

3、后处理：经过电镀处理的物件需要进行后处理，包括洗涤、烘干、抛光等工序，以便于提高电镀质量。

4、自动输送系统：完成上述工作后，将制品输送到下一道工序，实现全自动化操作。

三、连续电镀生产线的优点连续电镀生产线具有以下几个优点：1、自动化程度高：整个生产线采用全自动化操作，减少了人工操作，提高了生产效率和工作效率。

2、生产能力强：连续电镀生产线能够连续进行电镀处理，不停机生产，提高了生产能力和生产效率。

3、稳定性好：生产线采用高精度的设备和控制系统，能够实现精准的电镀控制和稳定的工作状态。

4、电镀质量高：生产线配备了先进的检测设备和仪器，能够对电镀质量进行准确的检测和控制。

四、连续电镀生产线的应用领域连续电镀生产线主要应用于以下几个领域：1、汽车零部件：汽车零部件需要具有优异的耐腐蚀性和美观性，在这方面，连续电镀生产线能够发挥重要的作用。

2、电子零部件：连续电镀生产线对于电子零部件表面的镀铜、镀镍等工艺要求高，能够实现高质量的电镀加工。

3、家庭电器：家用电器有时需要进行电镀处理，以提高美观度和耐腐蚀性，这方面，连续电镀生产线也能够发挥作用。

vcp电镀生产线运作流程一、前处理前处理是电镀生产流程中的重要环节，主要作用是去除基材表面的污垢、油脂、锈迹等杂质，提高基材表面的粗糙度，增加镀层与基材的附着力。

具体操作流程如下：1. 清洁：去除基材表面的污垢、油脂等杂质，可以采用溶剂清洗、机械清洗等方式。

2. 磨抛：通过磨抛机对基材表面进行磨削，以增加表面粗糙度，提高镀层附着力。

3. 酸洗：使用酸液对基材表面进行酸洗，以去除表面的氧化物和杂质。

4. 活化：使用活化剂对基材表面进行活化，以提高表面的反应活性。

5. 清洗：最后进行清洗，以去除表面的残留物和杂质。

二、电镀槽镀底层电镀槽镀底层是指在基材表面先镀上一层导电层或预镀层，以提高镀层与基材的附着力，同时也可以调整镀层的导电性能和外观质量。

具体操作流程如下：1. 配制电镀液：根据生产需要，按照一定比例将电镀液和添加剂配制好。

2. 电镀：将基材放入电镀槽中，调整电镀参数（如电流密度、电镀时间等），进行电镀。

3. 清洗：将电镀后的基材清洗干净，以去除表面的残留物和杂质。

三、电镀槽镀第一层根据产品要求，在电镀槽中镀上第一层镀层，该层主要起到防腐、耐磨等作用。

具体操作流程与电镀槽镀底层类似。

四、电镀槽镀第二层在第一层镀层的基础上，再镀上第二层镀层，以提高产品的性能和外观质量。

具体操作流程与前两步类似。

五、回收处理在电镀过程中，会产生一些废液和废弃物，需要进行回收处理，以保护环境。

具体操作流程如下：1. 收集废液和废弃物：将电镀过程中产生的废液和废弃物收集起来。

2. 分离和处理：将废液和废弃物进行分离和处理，以便于后续的回收利用或处置。
