矿井提升机概述

矿井提升机概述
典型产品介绍
直径最大的井塔式多绳摩擦式提升机：
JKM－5×6Ⅲ多绳摩擦式提升机 用户：国电建投内蒙古察哈素煤矿副井 摩擦轮直径：5m 导向轮直径：5m 提升高度：446.5m 钢丝绳直径：52mm 最大静张力：1700KN 最大静张力差：340KN 最大提升速度：9.42m/s 衬垫摩擦系数：0.25 电机：低速直联交直交 变频同步电动机 3000kW，3150V， 36r/min，西门子电机 远大变频器
矿井提升机概述
典型产品介绍
直径最大拖动每个单机功率最大的多绳摩擦式提升机：
JKMD－5.7×4Ⅳ多绳摩擦式提升机 用户：淮南矿务局张集煤矿主井 摩擦轮直径：5.7m 导向轮直径：5.7m 提升高度：m 钢丝绳直径：57mm 最大静张力：1500KN 最大静张力差：440KN 最大提升速度：14m/s 衬垫摩擦系数：0.25 电机：BPT3000-24/3250 低速直联变频电动机 3000kW×2，1500V， 40.2r/min，沈阳远大电机 远大变频器
矿井提升机概述
多绳摩擦式提升机的类型和对比
井塔式多绳摩擦式提升机 优点：①紧凑省地； ②省去天轮； ③全部载荷垂直向下，井架稳定性好； ④可获得较大围包角，防滑性能提高； ⑤钢丝绳不露天，使用环境好； 缺点：①建设井塔费用高，时间长； ②不适合于地震带，战备防范性欠缺； 落地式多绳摩擦式提升机 优点：①占地面积大； ②需要天轮，设备重量大； ③载荷斜向上拉，有侧向力； ④围包角不能加大； ⑤钢丝绳露天，使用环境差； 缺点：①井架为钢结构件，建设费用低，时间短； ②适合于地震带，战备防范性好；
总装图
在引进技术的基础上，经过自主研发，将单绳缠绕式提升机定型为 E系列提升机，即新系列提升机。E系列提升机采用了许多先进的技术， 在机械方面和国外产品差距不大。
单绳缠绕式矿井 提升机
1-主轴装置 2-齿轮联轴器 3-行星齿轮减速器 4-弹性棒销联轴器 5-盘形制动器装置 6-液压站 7-牌坊式深度指示器及传动装置 8-润滑站 9-测速传动装置 10-电动机制动器 11-编码器装置 12-天轮装置 13-辅助设备
矿井提升机概述
典型产品介绍

钢丝绳直径最大的落地式多绳摩擦式提升机： JKMD－6.2×4Ⅲ多绳摩擦式提升机 用户：华能甘肃能源公司核桃峪矿副井 应用于副井，升降材料、人员，及大型无轨胶轮车（多功能车、支架搬 运车）、整体液压支架等大件； 摩擦轮直径：6.2m 天轮直径：6.2m 提升高度：975m 钢丝绳直径：66mm 最大静张力：1700KN 最大静张力差：340KN 最大提升速度：11.3m/s 衬垫摩擦系数：0.25 电机：TDBS3000-24 3000kW，1450V，34.8r/min， 变频同步机，沈阳远大变频一体机
矿井提升机概述
典型产品介绍
直径最大拖动单机功率最大的多绳摩擦式提升机：
JKM－4.7×6Ⅲ多绳摩擦式提升机 用户：内蒙古银宏能源开发有限公司泊江海子矿主井 摩擦轮直径：4.7m 导向轮直径：4.7m 提升高度：580m 钢丝绳直径：47mm 最大静张力：1500KN 最大静张力差：440KN 最大提升速度：12m/s 衬垫摩擦系数：0.25 电机：TDBS5500-16 低速直联变频同步电动机 5500kW，3150V， 48.8r/min，沈阳远大变频一体电机系统
制造厂
Fra Baidu bibliotek
制造厂
矿井提升机概述
主要设计院
南京院 合肥院
西安院
郑州院 太原院
主要制造厂
中信重工机械股份有限公司（CITIC） 上海冶金矿山机械厂 山西新富升
重庆矿山机器厂
矿井提升机概述
我国提升机的分类

按用途分： 主井提升机，副井提升机。 按原理分： 单绳缠绕式矿井提升机、多绳摩擦式矿井提升机 按传动方式分： 电动机传动，液压传动。 按卷筒形式分： 单筒圆柱形，双筒圆柱形，单筒可分离圆柱形等。 按使用类别分： 井上提升机，煤矿井下提升机（防爆型），凿井提升机，提升绞车。
矿井提升机概述
单绳缠绕式提升机的发展


手动—畜力—蒸汽机—电动机—电动机
我国单绳缠绕式提升机的发展历程 KJ型（仿苏），1966年起，约456台； JKA型（仿苏改进型），1966年至1971年，约178台。 XKT型（1969年自行设计），1970年至1971年，约94台。 XKTB型（XKT型基础上整顿），1972年至1976年，约531台。 JK型（自行设计），1975年开始生产。 JK/A型（结构更新型），1985年开始批量，与JK型同时生产。 JK/E型（在JK/A型基础上整顿）91年开始生产。
DMT型，制造时间为1961年至1964年。 JKM型，1964年开始生产至1978年。此型号产品72年已做过整顿改进。 此后又开发了JKMA型、JKMDA型、JKMC型、JKMDC型。 90年代以来生产JKME型、JKMDE型。 现在大型多绳提升机以Ⅲ为主。
矿井提升机概述
井塔式多绳摩擦式提升机
落地式多绳摩擦式提升机
矿井提升机概述
中信重工（CITIC）提升机的优势

品牌优势：每次技术进步，都是由CITIC（洛矿）发起的，以单绳缠 绕式提升机为例，从引进前苏联产品－仿苏―KJ－JKA－XKT－JK－JK/A－ JK/E发展至今。 技术优势：《单绳缠绕式矿井提升机》GB20961－2007和《多绳摩擦 式提升机》GB10599－2010的国家标准都出自于CITIC。中国矿山机械质量 监督检验中心、全国矿山机械标准化委员会、矿山机械杂志社在CITIC。有 专业的摩擦衬垫、闸瓦试验机。 另外还有： JB/T 8519 《矿井提升机和矿用提升绞车盘形制动器》 JB/T 3812 《矿井提升机和矿用提升绞车盘形制动器用碟形弹簧》 JB/T 3721 《矿井提升机和矿用提升绞车盘形制动器用闸瓦》 JB/T 6380 《过坝提升机》 等一批行业标准。 成套优势：CITIC有完整的铸造、锻造、铆焊、热处理、检验、加工、 自动化、减速器、液压制造能力，只有电机、轴承、液压电气元件采用外 购的方式，都可以完成制造。 加工优势：CITIC的加工设备质量好、数量多，保证了产品能够按照高 标准的工艺设计制造，确保产品内在质量。 CITIC的产品：单绳（2JK－6）；多绳（JKMD－6.2×4、JKM－ 5×6）；液压防爆（2JYB－4）；电气防爆（2JKB－3.5）；凿井提升机 （2JKZ－5.5）；改造产品；非标产品；新开发布雷尔（ Blair ）提升
矿井提升机概述
典型产品介绍
直径最大的落地式多绳摩擦式提升机：
JKMD－6.2×4Ⅲ多绳摩擦式提升机 用户：华能甘肃能源公司核桃峪矿副井 应用于副井，升降材料、人员，及大型无轨胶轮车（多功能车、支 架搬运车）、整体液压支架等大件； 摩擦轮直径：6.2m 天轮直径：6.2m 提升高度：975m 钢丝绳直径：66mm 最大静张力：1700KN 最大静张力差：340KN 最大提升速度：11.3m/s 衬垫摩擦系数：0.25 电机：TDBS3000-24 3000kW，1450V，34.8r/min， 变频同步机，沈阳远大电机 远大变频
矿井提升机概述
单绳缠绕式提升机原理

工作原理
电动机通过减速器将动力 传给缠绕钢丝绳的卷筒，实现 容器的提升和下放；
矿井提升机概述
单绳缠绕式提升机参数
主参数：卷筒直径D、一次提升量Q 其他参数：钢丝绳直径d、卷筒宽度B、提升高度H、钢丝绳最大静张 力S1、钢丝绳最大静张力差S2、最大提升速度Vm、电动机功率P、等等。 其中： 重载侧钢丝绳拉力T1＝容器载重Q＋容器自重Qr＋p×提升高度H 轻载侧钢丝绳拉力T2＝容器自重Qr 钢丝绳最大静张力S1＝T1＝容器载重Q＋容器自重Qr＋p×提升高度 H 钢丝绳最大静张力差S2＝T1－T2＝容器载重Q＋p×提升高度H
矿井提升机概述
典型产品介绍
提升高度最大的多绳摩擦式提升机：
JKM－4.5×6Ⅲ多绳摩擦式提升机 用户：武钢矿业集团程潮铁矿新主井 摩擦轮直径：4.5m 导向轮直径：4m 提升高度：1150m 钢丝绳直径：44mm 最大静张力：1400KN 最大静张力差：400KN 最大提升速度：12m/s 衬垫摩擦系数：0.25 电机：TBP4800-16/3280 低速直联变频电动机 4800kW，3150V， 50r/min，沈阳远大电机，远大变频系统。
矿井提升机概述
提升机项目执行过程
提供井深、年 产量、地质条 件、供电条件 等。
根据矿山条件 选用箕斗（罐 笼）、钢丝 绳、供电方 式、电机等。 明确提升机参 数。
根据设计院提 供的提升机参 数，进行提升 机合同签订、 设计、制造。
提升机从CITIC 交付矿山（配 套部分可直发 矿山）。
矿山用户
选型设计院
矿井提升机概述
多绳摩擦式提升机系列
矿井提升机概述
多绳摩擦式提升机系列
矿井提升机概述
多绳摩擦式提升机现场运行
矿井提升机概述
多绳摩擦式提升机的适用范围
多绳摩擦式提升机的优缺点： 优点：①载荷由数根钢丝绳承担，钢丝绳直径小，设备尺寸小。即同等直 径规格下，提升能力大； ②钢丝绳搭放到卷筒上，不受容绳量的影响，适用于深井； ③惯量小，同等产量下能耗小； ④卡罐或过卷时，可打滑，避免拉断钢丝绳； ⑤钢丝绳同时断可能性小，可不设防坠器； ⑥可采用相同数量的左捻和右捻钢丝绳，抵消松捻趋势，避免容器 罐耳对罐道产生压力；

缺点：①数根钢丝绳，悬挂、调整、维护、更换操作困难复杂； ②某根钢丝绳损坏后，为保持钢丝绳工作状态相同，必须同时全部 更换新绳； ③不能同时用于多水平提升，不适合于凿井提升； ④钢丝绳张力有变化，不适合于超深井提升； ⑤由于易产生滑动，不适合于浅井提升。
矿井提升机概述
多绳摩擦式提升机的发展

DJ型，制造时间为1958年至1960年。
矿井提升机概述
典型产品介绍

钢丝绳直径最大的单绳缠绕式提升机： 2JK－6×2.5单绳缠绕式提升机 用户：鞍钢集团弓长岭矿业公司井下铁矿 卷筒直径：6m 卷筒宽度：2.4m 提升高度： m 钢丝绳直径：52mm 最大静张力：264.6KN 最大静张力差：186.4KN 最大提升速度：8m/s
单绳缠绕式矿井提升机
矿井提升机
授课人：吴纯志
矿井提升机概述
矿井提升机 用于井下矿产的 开采，沿井筒提 升煤炭（或矿 石）、矸石，还 可以下放材料、 升降人员和设 备，是联系井下 与地面的重要生 产设备。 中国矿井提 升机目前有单绳 缠绕式和多绳摩 擦式。

1-提升机 2-天轮 3-井架 4-箕斗 5-卸载曲轨 6-煤仓 7-钢丝绳 8-翻笼 9-煤仓 10-给煤机 11-装载设备
矿井提升机概述
多绳摩擦式提升机的原理

工作原理 电机带动卷筒转动时，通过搭放在卷 筒上的钢丝绳与卷筒之间的摩擦力实现容 器提升与下放；
矿井提升机概述
多绳摩擦式提升机的参数
主参数：卷筒直径D、一次提升量Q 其他参数：钢丝绳直径d、钢丝绳绳数n、衬垫摩擦系数μ 、提升高 度H、钢丝绳最大静张力S1、钢丝绳最大静张力差S2、最大提升速度Vm、 电动机功率P。 其中： 重载侧钢丝绳拉力T1＝容器载重Q＋容器自重Qr＋p×提升高度H 轻载侧钢丝绳拉力T2＝容器自重Qr＋p×提升高度H 钢丝绳最大静张力S1＝T1＝容器载重Q＋容器自重Qr＋p×提升高度 H 钢丝绳最大静张力差S2＝T1－T2＝容器载重Q
矿井提升机概述
单绳缠绕式提升机系列
矿井提升机概述
单绳缠绕式提升机系列
矿井提升机概述

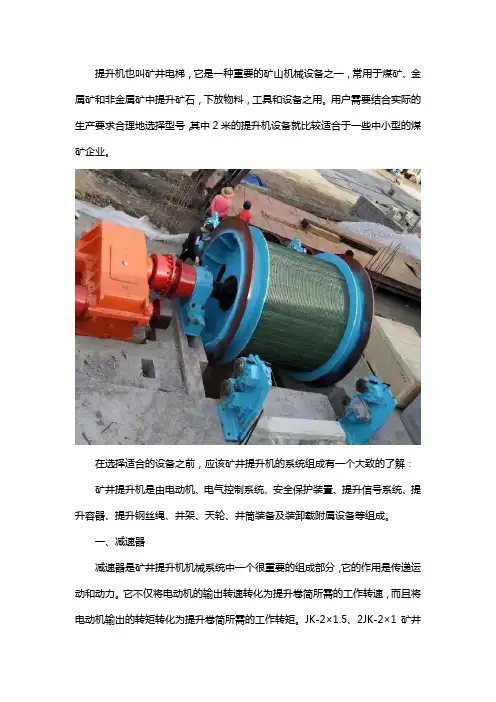

单绳缠绕式提升机现场运行
矿井提升机概述
单绳缠绕式提升机的适用范围
单绳缠绕式提升机的优缺点：
优点：①原理可靠，使用历史悠久； ②单根钢丝绳带容器，没有钢丝绳张力不均衡的问题； ③钢丝绳上张力变化幅度小； ④可调节两卷筒的相对绳长，适用于多水平提升。 ⑤单根钢丝绳，悬挂、调整、维护、更换操作简单方便。 缺点：①因存在钢丝绳自重影响，不适合于深井提升； ②同等设备规格，提升能力小； ③设备规格受井深影响很大，存在容绳量问题； ④有拉断钢丝绳的可能性。单根钢丝绳带容器，必须设防坠器。 ⑤钢丝绳有捻向，有松捻可能，使容器罐耳对罐道产生压力。
