2012版 用户手册 温湿度试验设备自动检定系统 V2012.12
- 格式：doc
- 大小：10.98 MB
- 文档页数：19
下载文档原格式
合集下载
温湿度控制器说明书
030温湿度控制器安装使用说明书V2.0申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
江苏安科瑞电器制造有限公司吴磊磊提供135********目录前言 (1)1概述 (1)2工作原理 (1)一WH系列普通型温湿度控制器 (1)1型号说明 (1)2技术指标 (2)3产品规格及功能 (2)4接线方式 (4)二WHD系列智能型温湿度控制器 (5)1型号说明 (5)2技术指标 (5)3产品规格及功能 (6)4接线方式 (6)5产品操作指南 (8)6通讯指南 (11)三传感器 (15)1概述 (15)2型号说明 (15)前言：温湿度控制器简介1概述温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。
可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。
产品分为WH普通型系列和WHD智能型系列。
产品符合国标GB/T15309-1994。
2工作原理温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。
除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。
一.WH系列普通型温湿度控制器1型号说明注：1.“组合外接”即同时有温度、湿度控制时，传感器置于同一外壳，由同一点采集温度、湿度信息。
2.传感器与控制器之间的连接线长度建议不要超过20米。
温湿度控制器的使用说明书
温湿度控制器的使用说明书使用说明书概述：感谢您选择使用我们的温湿度控制器。
本使用说明书将为您提供操作指导和详细参数说明，帮助您更好地使用该产品。
产品概述：本产品是一种具有温湿度检测与控制功能的设备，适用于室内温湿度的自动调节。
产品采用先进的传感器技术，控制精度高，性能稳定可靠，易于操作和安装，广泛应用于温室、工厂、药厂、实验室、仓库等场所。
使用方法：1.安装及接线本产品提供多种安装方式，用户可按照需要选择合适的方式进行安装。
为了保证操作安全，请先停止电源，并确认电路无电之后再进行接线。
2.操作电源启动后，本产品会自动开始检测环境温湿度，并将检测结果在屏幕上显示。
用户可通过屏幕上的按键调节目标温湿度值和工作模式。
也可通过RS485接口与计算机通信，进行实时数据采集和监测。
3.注意事项1）本产品请勿直放在阳光下或潮湿的环境中，避免受到过度照射或受潮而影响正常使用。
2）请勿随意打开产品外壳，以免影响产品性能。
3）为了保证产品性能，建议定期进行校准和维护，以确保其工作精度与可靠性。
4）本产品配有过温、过湿等保护功能，当环境温湿度超出设定范围时，控制器会自动停止工作，以避免对设备和环境的影响。
参数说明：1）功率电源：AC220V±10% 50/60HZ2）温度测量范围：-40℃~+100℃3）湿度测量范围：0%~100%RH4）温控精度：±0.5℃5）湿度控制精度：±5%RH6）安装方式：支持多种安装方式，包括嵌入式、壁挂式等。
结论：温湿度控制器是一种高性能、高精度的温湿度自动调节设备，适用于不同场合的使用需求。
本使用说明书提供了详细的产品参数和操作方法，我们相信您通过本说明书的阅读和理解，一定能更好地使用本产品。
同时，本公司也期待着您宝贵的建议和意见，以便更好地为您提供服务。
12年版恒温机说明书
HWS-SW系列养护室恒温恒湿控制仪说明书南京科信仪器仪表制造有限公司南京冰城冷库设备厂目录一、用途二、特点三、结构及工作原理四、主要技术参数:（见附图1）五、仪器的安装六、温度控器操作规程七、湿度控器操作规程八、注意事项九、维护保养一、用途用于混凝土试件，水泥试体的标准养护，在公路交通、铁路、桥梁、公民建筑、水利、水电，科研单位有着广泛的用途和较大的推广价值。
二、特点为与国际接轨，国家建设部和国家质量监督检验检疫总局联合发布了“中华人民共和国国家标准GB/T50081—2002《普通混凝土力学性能试验方法标准》”，新标准对原标准中标准养护室的温度和湿度提出了更高的要求，由原来的温度20±3℃，湿度为90%以上的标准养护室，修订为与ISO试验方法一致的温度20±2℃，湿度为95%以上的标准养护室。
（一）现有技术：是在养护室内安装一台空调机、洗浴间的暖风机（或者水中电加热）和离心式加湿器，通过电器控制箱进行控制。
夏季时用空调制冷；冬季时用暖风机制热；用离心式加湿器加湿，它的缺点：1、温度不能达到20℃±2℃的要求，特别是冬季。
因为暖风机的制热功率有限。
2、温度和湿度很不均匀。
因为空调、暖风机和加湿器是靠出风口局部送风，没有吹到风的位置，偏离温度和湿度的要求就很多，尤其冬季暖风机制热时，由于暖气流往上升，冷空气往下降，所以室内上下位置的温度相差5℃～8℃。
3、离心加湿器雾化效果差。
由于离心加湿器原理是靠离心作用把水甩出来，所以一部分小水滴形成雾状，也有部分大水滴甩了出来，实际上离心加湿器送出来的是半雾半水。
4、设备不可靠，故障率高。
因为空调是民用品，它工作环境的湿度应在70%，而养护室的湿度高达95%以上，高湿会造成电器元件和机械部件损坏，所以很容易出现故障，而且使用寿命短，可以说空调机根本不能在的混凝土养护室内使用。
5、各设备之间是拼凑在一起的，联系不成系统。
6、湿度没有显示。
TH-20温湿度自动校准系统(新)-用户手册
U盘文件:未插入U盘 记录:00000
c、在系统运行的任意时刻按“ 设置 ”按钮，将进入菜单设置状态如下图：
菜单
︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾
■U盘保存开始
□U盘保存时间间隔
□时间、日期设定
□背光开关
︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽
∧ ∨ 选择
确认-执行
2、系统设置功能说明： a、设置 U 盘保存时间间隔：
⑽ 25.00 ⑾ 25.00 ⑿ 25.00
︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽
∧ ∨ 翻页
确认-切换
a、 此时按“▲、▼”按钮，显示其余通道的数值，如下图所示：
TH-20 温湿度校准系统
︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾
⒀ 500.2 ⒁ 501.3 ⒂ 502.6
⒃ 500.6 A） 83.21 a） 22.34
组成。
设置
确认
按键说明：
（图 — 3）
设置 ：在系统运行的任意时刻，可以通过按“ 设置 ”按钮进入设置菜单状
态。可设置的选项如下： 1) U 盘保存 开始/结束；
2) U 盘保存时间间隔；
3) 日期、时间设定；
4) 背光开关；
▲、▼： a）、查看通道数据时的翻页功能； b）、改变设定值（加减一）；
确认 ：a）在数据采集模式下，按“ 确认 ”键可在“显示数据通道”、“显示 系统时间”、“U 盘文件状态”三个状态间切换； b）在设置时的确认功能；
系统会自动在“信息面板”的上部分显示单位的信息，此时字体为灰色，表示单位信息 被锁定，无法进行编辑，从而确保仪器归属单位的正确性。下部分为仪器信息，系统会自动 生成流水号作为该仪器本次校准的唯一编号，以方便对校准记录进行管理。此时需要在“信 息面板”仪器信息栏填入被检仪器的相关信息。点击保存按钮，保存仪器信息。
c、在系统运行的任意时刻按“ 设置 ”按钮，将进入菜单设置状态如下图：
菜单
︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾
■U盘保存开始
□U盘保存时间间隔
□时间、日期设定
□背光开关
︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽
∧ ∨ 选择
确认-执行
2、系统设置功能说明： a、设置 U 盘保存时间间隔：
⑽ 25.00 ⑾ 25.00 ⑿ 25.00
︽︽︽︽︽︽︽︽︽︽︽︽︽︽︽
∧ ∨ 翻页
确认-切换
a、 此时按“▲、▼”按钮，显示其余通道的数值，如下图所示：
TH-20 温湿度校准系统
︾︾︾︾︾︾︾︾︾︾︾︾︾︾︾
⒀ 500.2 ⒁ 501.3 ⒂ 502.6
⒃ 500.6 A） 83.21 a） 22.34
组成。
设置
确认
按键说明：
（图 — 3）
设置 ：在系统运行的任意时刻，可以通过按“ 设置 ”按钮进入设置菜单状
态。可设置的选项如下： 1) U 盘保存 开始/结束；
2) U 盘保存时间间隔；
3) 日期、时间设定；
4) 背光开关；
▲、▼： a）、查看通道数据时的翻页功能； b）、改变设定值（加减一）；
确认 ：a）在数据采集模式下，按“ 确认 ”键可在“显示数据通道”、“显示 系统时间”、“U 盘文件状态”三个状态间切换； b）在设置时的确认功能；
系统会自动在“信息面板”的上部分显示单位的信息，此时字体为灰色，表示单位信息 被锁定，无法进行编辑，从而确保仪器归属单位的正确性。下部分为仪器信息，系统会自动 生成流水号作为该仪器本次校准的唯一编号，以方便对校准记录进行管理。此时需要在“信 息面板”仪器信息栏填入被检仪器的相关信息。点击保存按钮，保存仪器信息。
温湿度检定箱操作使用说明书

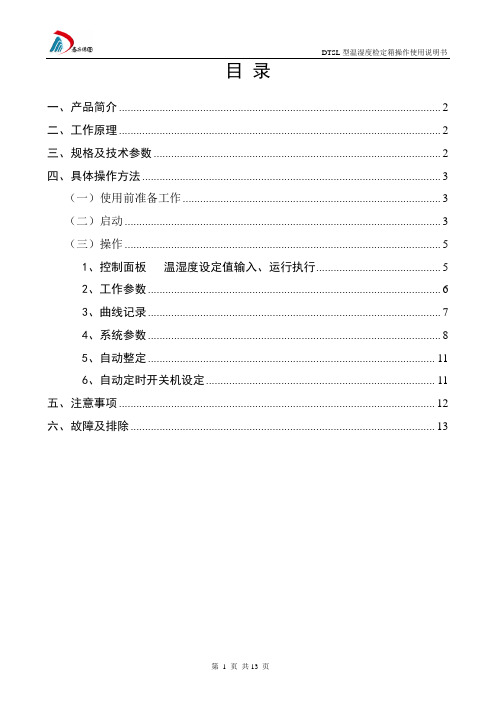

目录一、产品简介 (2)二、工作原理 (2)三、规格及技术参数 (2)四、具体操作方法 (3)（一）使用前准备工作 (3)（二）启动 (3)（三）操作 (5)1、控制面板温湿度设定值输入、运行执行 (5)2、工作参数 (6)3、曲线记录 (7)4、系统参数 (8)5、自动整定 (11)6、自动定时开关机设定 (11)五、注意事项 (12)六、故障及排除 (13)DTSL温湿度检定箱一、产品简介温湿度检定箱是用来检测毛发温湿度表（计）、干湿球温度计、数字温湿度表和其它各类温湿度传感器的专用检测设备，也可用于高精度恒温恒湿实验项目。
温湿度检定箱箱体以优质304不锈钢板制成，外层喷塑，保障外观美观耐腐蚀；脚轮采用可调带锁脚轮，对压缩机起平衡保护作用；采用双层耐高温抗老化硅胶密封条，可有效保证实验区受外界环境影响；设大观察窗、防霜装置及观察用可控照明灯；控制用传感器采用高精度温湿度传感器，采用进口可调器，稳定可靠性高，具有 PID 参数自整定功能，保证了系统平衡快速稳定；采用先进的人机对话，触摸式控制屏，控制界面友好，控温逻辑采用可编程控制器，操作方便、灵活，功能强大，可实现长达数天的连续试验。
二、工作原理1、温度控制采用平衡调温（BTC），既在制冷系统在连续工作的情况下，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡。
2、湿度控制采用逆卡若循环，通过进口PID调节器控制饱和湿气的注入量达到平衡，再加上强迫湿汽流经冷凝器形成凝结水达到抽湿平衡目的，使环境趋于平衡。
三、规格及技术参数四、具体操作方法（一）使用前准备工作1、请检查加湿箱是否加足水,加湿器用水推荐采用纯净水；2、请检查加温槽内是否加满防冻液，介质过低时应及时补充以免烧毁加热器。
初次使用时应开机循环排出管路中的气体再次加注介质。
3、当水或防冻液液位低，或者防冻液温度过高时报警，请检查。
（二）启动1、合上电源开关后，人机触摸屏就开始执行启动程序。
恒温恒湿试验装置的操作指南说明书
恒温恒湿试验装置的操作指南说明书操作指南说明书1. 简介恒温恒湿试验装置用于对产品进行恒定温度和湿度的环境模拟测试。
本操作指南说明书将为用户提供使用该装置的必要信息和步骤，以确保正确操作并获得准确的测试结果。
2. 装置概述恒温恒湿试验装置主要由温度控制系统、湿度控制系统、测试室以及监测和记录系统组成。
用户在使用前应确保装置外部电源和供水系统正常连接。
3. 装置设置3.1 温度设置- 打开温度控制系统电源，并等待系统自检完成。
- 按照产品测试需求，在控制面板上设置所需的温度值。
- 确认温度设定正确后，按下启动按钮开始升温操作，并观察温度变化直至达到设定温度。
3.2 湿度设置- 打开湿度控制系统电源，并等待系统自检完成。
- 在控制面板上设置所需的湿度值，并确保湿度传感器正常工作。
- 按下启动按钮开始增湿操作，并观察湿度变化直至达到设定湿度。
3.3 降温操作- 在温度控制系统面板上设置所需的降温速率。
- 按下启动按钮开始降温操作，并观察温度变化直至达到设定温度。
4. 样品安装- 在测试室内选择合适的位置放置待测试样品。
- 将样品正确安装于测试室内，并确保与温度和湿度传感器接触良好。
5. 数据监测与记录- 确认监测和记录系统已正常工作。
- 在测试过程中，及时监测并记录温度和湿度的变化。
- 如发现异常情况，应及时停止测试并检查装置是否正常工作。
6. 理想测试环境维护- 定期检查并清洁测试室以确保整体环境卫生。
- 对装置进行日常维护，并定期更换传感器以保证测试数据的准确性。
- 定期校准温度和湿度传感器，以确保装置的测试准确性。
7. 安全操作- 在操作前，必须熟悉本操作指南，并佩戴适当的防护装备。
- 禁止将任何物品堆放于装置上方，以确保良好的通风。
- 定期检查电源线、供水管道等设施是否存在损坏，确保操作安全。
8. 异常情况处理- 如遇到装置故障或异常情况，应立即停止测试并通知维修人员进行检修。
- 在测试前，应检查供电和供水系统是否正常工作。
恒温恒湿试验箱使用手册
恒温恒湿试验箱使用手册1. 介绍恒温恒湿试验箱是一种用于模拟不同温湿度条件下的环境的设备。
本使用手册旨在为用户提供使用恒温恒湿试验箱的基本指导和操作步骤。
2. 工作原理恒温恒湿试验箱通过控制加热和湿度生成系统，以及冷却系统来维持设定的温度和湿度。
它能够提供稳定的、可靠的温湿度环境，用于各种试验和实验需求。
3. 使用前的准备在使用恒温恒湿试验箱前，请确保以下准备工作已完成：- 确保设备安全可靠，并进行必要的维护和检修。
- 接通电源，并确保电源正常工作。
- 检查试验箱内的温湿度传感器是否正常。
4. 操作步骤以下是使用恒温恒湿试验箱的基本操作步骤：4.1 设置温度1. 打开仪器电源。
2. 使用温度控制面板上的按钮或旋钮将所需温度设置为试验箱目标温度。
3. 等待一段时间，直到试验箱内的温度达到设定值。
4.2 设置湿度1. 在温度控制面板上选择湿度控制模式。
2. 使用按钮或旋钮设置所需湿度。
3. 等待一段时间，直到试验箱内的湿度达到设定值。
4.3 运行试验1. 将待测样品放置在试验箱内，并正确安装。
2. 关闭试验箱门，并确保密封良好。
3. 按下启动按钮，开始试验。
5. 注意事项在使用恒温恒湿试验箱时，请注意以下事项：- 请勿将试验箱暴露在高温或高湿度环境下，以避免损坏设备。
- 请勿将水或其他液体倒入试验箱内，以免影响设备性能和安全。
- 在清洁试验箱时，请先将电源断开，并使用适当的清洁剂和工具。
以上为恒温恒湿试验箱使用手册的简要介绍和操作步骤，请按照相关指导进行正确操作。
如有任何问题或疑问，请咨询设备操作指南或联系相关技术人员。
温湿度测控器说明书
4
1.前言
请在使用本产品前仔细阅读各章节。
2.内容
本手册主要介绍TH1智能温湿度测控器的工 作原理、技术指标、主要功能、安装调试及使 用与维护等内容，由资深的专业技术人员编写 ，是设备使用维护的必备资料。
3.要求
在任何情况下，都不应该由不具备专业资 历或未经培训的人员来操作。使用者必须是具 有电气设备安装和操作经验的专业技术人员。 由不具备资历的人员对设备进行设置和操作， 或不按照本书中有关规定进行包装、储运、安 装和连接电源，都将可能导致设备损坏。
10
置内部有故障，故障指示灯点亮，可以 通过通讯口读出装置状态字，分析装置 原因。 设置键：设置键用于进入设定温度,湿度 的限值，以及温度告警回环,湿度告警回 环，存储间隔,还有年份,月份,日份,小 时,分钟,和秒六种时间参数.共有四个告 警设置,两个告警回环设置,和六个时间 参数。 向上键：用于设定温度,湿度的告警限值 ,温度告警回环,湿度告警回环,存储间隔 ，还有年份,月份,日份,小时,分钟,和秒 ；并调节各告警参数和时间参数的值的 增加。在显示温度和湿度的时候，按下 该键会在℃和℉之间切换温度的单位。 向下键：用于设定温度,湿度的告警限值 ,温度告警回环,湿度告警回环，存储间 隔,还有年份,月份,日份,小时,分钟,和 秒；并调节各告警参数和时间参数的值 的减小；在显示温度和湿度的时候，按
11
下该键会在℃和℉之间切换温度的单位 。
7.2产品接线端子定义
下面的接插件端子从左至右依次为：
电流环输出时：
P01： TEMP+，温度电流环＋；
P02:
TEMP-
，温度电流环－(电流环公共地端)；
P03: HUMI+，湿度电流环＋；
P04:
1.前言
请在使用本产品前仔细阅读各章节。
2.内容
本手册主要介绍TH1智能温湿度测控器的工 作原理、技术指标、主要功能、安装调试及使 用与维护等内容，由资深的专业技术人员编写 ，是设备使用维护的必备资料。
3.要求
在任何情况下，都不应该由不具备专业资 历或未经培训的人员来操作。使用者必须是具 有电气设备安装和操作经验的专业技术人员。 由不具备资历的人员对设备进行设置和操作， 或不按照本书中有关规定进行包装、储运、安 装和连接电源，都将可能导致设备损坏。
10
置内部有故障，故障指示灯点亮，可以 通过通讯口读出装置状态字，分析装置 原因。 设置键：设置键用于进入设定温度,湿度 的限值，以及温度告警回环,湿度告警回 环，存储间隔,还有年份,月份,日份,小 时,分钟,和秒六种时间参数.共有四个告 警设置,两个告警回环设置,和六个时间 参数。 向上键：用于设定温度,湿度的告警限值 ,温度告警回环,湿度告警回环,存储间隔 ，还有年份,月份,日份,小时,分钟,和秒 ；并调节各告警参数和时间参数的值的 增加。在显示温度和湿度的时候，按下 该键会在℃和℉之间切换温度的单位。 向下键：用于设定温度,湿度的告警限值 ,温度告警回环,湿度告警回环，存储间 隔,还有年份,月份,日份,小时,分钟,和 秒；并调节各告警参数和时间参数的值 的减小；在显示温度和湿度的时候，按
11
下该键会在℃和℉之间切换温度的单位 。
7.2产品接线端子定义
下面的接插件端子从左至右依次为：
电流环输出时：
P01： TEMP+，温度电流环＋；
P02:
TEMP-
，温度电流环－(电流环公共地端)；
P03: HUMI+，湿度电流环＋；
P04:
GSP温湿度自动监测系统验证操作规程
1.目的确认温湿度调控设备及监测系统能够符合规定的设计标准和要求，并能平安、有效地正常运行和使用，确保药品在储存过程中的质量平安。
2.依据2.1?中华人民共和国药品管理法?及其实施条例、?药品经营质量管理标准?〔国家食品药品监视管理总局令第28号〕等法律、法规、规章；2.2?药品经营质量管理标准?〔国家食品药品监视管理总局令第28号〕附录3：温湿度自动监测；2.3?药品经营质量管理标准?〔国家食品药品监视管理总局令第28号〕附录5：验证管理。
3.范围本规程用于指导温湿度监测系统的验证作业。
4.职责质量负责人负责验证工作的监视、指导、协调与审批；4.2质量管理部负责编制年度验证方案、验证方案，组织储运部、信息部等部门共同实施验证工作，并编制验证报告。
5.内容5.1质量管理部应当按年度制定温湿度监测系统验证方案，内容包括验证范围、日程安排、验证工程，验证方案需经质量负责人批准。
5.2质量管理部应按验证方案确定的时间并按以下要求编制温湿度监测系统验证方案:根据每一项验证工作的具体内容及要求分别制定验证方案，包括验证的实施人员、对象、目标、测试工程、验证设备及监测系统描述、测点布置、时间控制、数据采集要求、实施验证的相关根底条件，以及验证过程的记录等。
5.2.2温湿度监测系统使用前或改造后〔包括停用时间超过六个月再次使用前〕的验证至少应包括以下工程：5.2.2.1采集、传送、记录数据以及报警功能确实认；5.2.2.2监测设备的测量范围和准确度确认；5.2.2.3测点终端安装数量及位置确认；5.2.2.4监测系统与温度调控设施无联动状态的独立平安运行性能确认；5.2.2.5系统在断电、计算机关机状态下的应急性能确认；5.2.2.6防止用户修改、删除、反向导入数据等功能确认。
5.2.3每年进展温湿度监测系统定期验证，定期验证的工程至少包括：5.2.3.1采集、传送、记录数据以及报警功能确实认；5.2.3.2监测设备的测量范围和准确度确认；5.2.3.3测点终端安装数量及位置确认。
恒温恒湿试验仪器操作手册
恒温恒湿试验仪器操作手册目标本文档旨在提供有关恒温恒湿试验仪器的操作指南，以帮助用户正确、高效地使用该设备。
1. 引言恒温恒湿试验仪器用于模拟不同环境条件下的温度和湿度，以检测产品在这些条件下的性能和可靠性。
本操作手册将介绍如何正确操作恒温恒湿试验仪器。
2. 设备概述恒温恒湿试验仪器由以下主要部件组成：- 控制面板：用于设置和调节温度和湿度参数。
- 内腔：用于放置待测试产品的测试区域。
- 传感器：用于监测和测量内腔内的温度和湿度。
- 水箱：用于提供和调节试验室中的水分。
3. 操作流程请按照以下步骤正确操作恒温恒湿试验仪器：1. 开启电源并确保设备已经连接到稳定的电源供应。
2. 打开设备的控制面板。
3. 选择所需的温度和湿度参数，并进行设置。
根据产品要求和试验目的，选择合适的温湿度范围。
4. 将待测试产品放置到内腔中，并确保产品与传感器之间的距离足够，以保证准确的温湿度测量。
5. 关闭内腔门，并确保门口密封严密。
6. 确认设备的工作状态，包括温度和湿度参数。
7. 开始试验，并持续监测和记录试验过程中的温度和湿度变化。
8. 完成试验后，关闭设备并将产品取出。
4. 注意事项- 在操作设备前，请确保已阅读并理解本操作手册。
- 在设置温度和湿度参数前，请根据产品要求和试验目的进行合理的选择。
- 在打开和关闭设备时，需轻柔操作，以免造成损坏或误操作。
- 在试验过程中，注意监测内腔的温湿度变化，并及时采取措施调整。
- 使用恒温恒湿试验仪器时，请遵守相关安全操作规范，确保操作人员和设备的安全。
- 如有任何疑问或问题，请及时联系设备供应商或技术支持人员。
5. 总结本操作手册介绍了恒温恒湿试验仪器的基本操作流程和注意事项。
正确操作设备可以确保试验结果的准确性和可靠性，同时保护设备和操作人员的安全。
请在使用设备前详细阅读本手册，并遵循相关指示进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、系统介绍
“Vtest-1101温湿度试验设备自动检定系统”是由福建省计量科学研究院长期从事热工计量测试的高级工程师根据国家校准规范《JJF 1101-2003环境试验设备温度、湿度校准规范》、GB/T5170系列国家标准研究开发的一套自动检定系统。
其主要用于恒温恒湿箱(房)、高低温试验箱，老化试验箱，干燥箱，培养箱，水泥养护箱(室)，盐雾腐蚀试验箱，恒温水/油槽，冰箱、冷藏库，箱式电阻炉，高温定炭炉……等温湿度试验设备的温湿度参数的检定或校准。同时，在电子行业可使用于电路板温升试验、环境试验设备温湿度参数监控记录，在医药行业可用于GMP认证对检验过程的温度、湿度监控、记录、报表。是计量、质检、医药、电子等行业实现温湿度参数校准、测量、监控、记录的理想选择，可以用于几乎所有和温度、湿度两个参数相关的计量器具或仪器设备的检测校准。
说明：
"USB Serial Port (com5)"内置USB转串口模拟的串口的端口号是5；
如果想修改串口号：则双击此项目——>点击"端口设置"——>点击"高级"——>将端口号中的端口改为需要的端口号，比如com4。
B转串口所产生的串口号是多少，通常和插入哪个USB口有关，最好固定使用一个USB口给系统供电、通讯，这样就不要经常设置自动检定系统中的端口了。
系统软件具有满足医药行业GMP认证要求的数据记录、处理、报表存档功能。
硬件系统由专业的智能仪表厂家生产，实现规模化、专业化，保证了产品质量。硬件系统具有超强的自校功能。1.采集器提供零位、比例的修正功能。2.自动检定系统软件具有自动校准功能，及其方便的调用、计算当前的修正值，满足精密检测要求。
系统软件提供4个通道（可根据用户要求扩展相对湿度测量通道数量）的干湿球法测量相对湿度，通过对风速、气压等参数的修正，准确测量相对湿度。
2. 点击"开始"菜单-->点击"设置"-->选择"连接"选项-->点击"蓝牙"-->在"设备"选项中点击"添加新设备"，掌上电脑开始搜索"数据采集器"
3. PDA搜索到设备"KCWirefreeDevice"，选择该设备，点击"下一步"，点击输入法，输入密码“1234”，再点击"下一步"（如果失败，继续输入密码，进行连接）。
1.软件安装
第一步：安装自动检定软件
该自动检定系统软件支持64位或32位的xp操作系统或者win7操作系统。系统软件会通过不断升级，满足客户的检测需求。资料下载及软件升级请登录网易邮箱（用户名：jjf1101；密码：）。
进入光盘“Vtest1101温湿度检定系统”目录，运行目录下的setup.exe程序即可完成安装。
选择软件系统需要连接的采集器。系统支持多台“18通道温度数据采集系统”，也支持多台“5通道温度、湿度、露点数据采集系统”。
选择所选采集器所在的串口位置，点击确定即可完成串口配置。
点击曲线监控窗口的开始记录曲线，即可取得采集器数据。
2.主要检测界面介绍
3.系统设置-系统软件参数设置
使用该软件，首先设置该软件是使用单位。在此设置的使用单位将出现在自动生成的原始记录的第一行；标准器信息（标准器编号，证书号等）自动填入原始记录中。
设置好检测参数，检查[检测实时数据列表]、[样品基本信息录入]页面确保数据填写完整，点击[自动生成原始记录]按钮，即可自动产生Excel原始记录以及校准证书。
5.软件界面功能介绍
在“选择委托单位及样品”的窗口中，如果该被检单位在数据库中已经存在，则用鼠标选择一个委托单位，双击该委托单位或点击“显示所有样品”按钮，将显示该委托单位的所有样品，进入“样品信息管理”窗口。
系统支持串口（COM）通讯、USB口通讯、无线蓝牙通讯等三种通讯方式，支持笔记本电脑USB口给系统供电的同时进行通讯；支持外接电源或移动电源（5V）供电，使用蓝牙通讯和笔记本电脑进行通讯；支持外接电源或移动电源（5V）供电，使用蓝牙通讯和Android安卓手机或Windows Mobile手机进行通讯，完成样品信息录入、数据自动采集记录和处理、导入电脑后生成原始记录。
二、主要性能特点
Vtest-1101温湿度试验设备自动检定系统经过多年的硬件、软件不断改进、升级，解决发现和存在的问题，现已十分稳定和可靠。主要有以下几个特点：
自动检定系统软件由长期从事环境试验设备现场校准的高级工程师开发，符合现场校准习惯，方便解决现场校准遇到的问题。该系统支持40条彩色实时曲线，不同通道曲线采用不同颜色的曲线表示，可随时对曲线颜色进行修改，直观反映被测对象的温度、湿度的波动情况。并记录实测数据，可随时根据需要导出到excel中，相当于一套彩色无纸记录系统。系统具有超强的数据库管理功能，保存历年的检测数据。周期检测无须输入样品信息，即可进行自动检测。
在此设置原始记录保存路径，系统默认原始记录保存在D:\vtest1101目录下，用户可根据需要修改。
在此还可校准结果表达形式等信息。
4.自动检定
登录系统配置[系统设置]-[采集器选择及串口通讯设置] 点击[开始记录曲线]按钮。
点击[开始自动检测]按钮 进入[选择委托单位及样品]窗口
在“选择委托单位及样品”窗口中，可输入查询条件，查找委托单位信息是否在数据库中已经存在，如果已经存在，只需双击该委托单位或选择好委托单位后点击[显示所有样品]，即显示该单位被检测过的所有样品；如果是个新单位，则点击“增加委托单位及样品”即可。
五、硬件接线图
18通道温度采集器接线图：
通道18：18-1，18-2，18-3，18-4
通道17：17-1，17-2，17-3，17-4
┇
通道2：2-1，2-2，2-3，2-4
通道1：1-1，1-2，1-3，1-4
18通道采集器左侧面板接线图：
18通道采集器，铂电阻快速转接接插件的接线图：
5通道温湿度数据采集器接线图：
每个温度数据采集器可同时连接18通道四线制铂电阻（可同时进行两台恒温箱的校准），温度采集器可进行堆栈式叠加，支持通道扩展，可扩展到36、54、72通道。
每个湿度数据采集器可同时连接5通道进口温湿度传感器的数字信号，同时提供5通道温度和5通道相对湿度数据。湿度采集器可进行堆栈式叠加扩展到10、15、20通道。满足检定规程JJG205-2005中至少9个温湿度传感器的要求。
用鼠标双击桌面“温湿度试验设备自动检定系统”快捷图标，运行“温湿度试验设备自动检定/校准系统”，即进入用户登录窗口，输入用户编号，系统自动调出用户名，输入用户密码即可进入自动检定系统。
新安装的软件，请输入编号“1”，系统调出用户名为“林军”，密码不需要输入，点击确定，即可进入系统。
点击菜单“系统设置”，选择“采集选择及串口通讯设置”，如图：
进口温湿度传感器数字信号接线图：
接线说明：
航空插头接线柱1连接进口温湿度传感器红色接收信号线。
航空插头接线柱2连接进口温湿度传感器灰色地线(GND)。
航空插头接线柱3连接进口温湿度传感器蓝色发送信号线。
航空插头接线柱4连接进口温湿度传感器绿色电源线(+5V)。
5通道采集器侧面板接线图：
六、自动检定/校准系统软件
二、PDA版 自动检定系统软件(微软系统)
软件默认目录下的"PDA版温度、湿度数据采集记录系统"适合于windows mobile 6操作系统的掌上电脑或智能手机（比如台湾hTc P3440i 即多普达D600等），使用蓝牙通讯和硬件系统进行通讯。
请首先进行蓝牙通讯连接设置，步骤如下：
1. 打开数据采集器电源开关，使得数据采集器及蓝牙通讯处于工作状态，同时确保没有连接通讯线到笔记本或台式电脑。
点击[检测参数设置]页面，进入[检测参数设置]，见下图。
测量结果不确定度设置：检查[检测实时数据列表]，确保完整输入被校试验设备测控仪表显示的温度、湿度值，并设置仪表分辨率，系统将自动计算温度及湿度测量结果扩展不确定度。
根据南京计量监督检测院的要求，增加被校设备显示控制仪表的分辨率对测量结果不确定度的影响，使不确定度分析更合理。在此对南京院的相关人员表示感谢！
请按顺序执行以下步骤：
1. windows xp系统，运行“系统内置的USB转串口驱动程序”目录下：ftdi_ft232_drive.exe安装程序；(请注意：安装驱动程序时不能插入usb转串口线)
出现以上界面，打“回车”键即可。
2.查看usb模拟的串口的端口号是多少：
桌面"我的电脑"点击右键——>点击"属性"——>点击"硬件"——>点击"设备管理器"——>点击“端口(com和LPT)”——>点击假设显示出现"USB Serial Port (com5)"
温湿度试验设备自动检定系统符合国家校准规范JJF1101-2003的技术指标要求。自动计算温湿度偏差、均匀度和波动度，生成符合国家实验室认可要求的原始记录，软件提供原始记录、检定/校准证书修改的模板及接口，方便修改。自动检定系统根据每台被测样品的温湿度控制仪表的分辨率、读数重复性等，自动进行测量结果不确定度的分析、计算，满足校准证书需要提供测量结果不确定度的要求。
第二步：安装
新购买的系统均为带显示的Vtest1101系统，系统内置USB转COM通讯模块，通过USB连接线连接电脑可以实现供电同时通讯，进行自动检定。该USB转串口驱动程序支持WIN7。（如果是外置的USB转COM通讯线，请选择“2010年前老版本软件：温湿度检定系统setupV8.10”下一级目录“2010年前USB转串口驱动程序支持PL-2303芯片”下驱动程序）
三、主要技术指标
连接的传感器类型
“Vtest-1101温湿度试验设备自动检定系统”是由福建省计量科学研究院长期从事热工计量测试的高级工程师根据国家校准规范《JJF 1101-2003环境试验设备温度、湿度校准规范》、GB/T5170系列国家标准研究开发的一套自动检定系统。
其主要用于恒温恒湿箱(房)、高低温试验箱，老化试验箱，干燥箱，培养箱，水泥养护箱(室)，盐雾腐蚀试验箱，恒温水/油槽，冰箱、冷藏库，箱式电阻炉，高温定炭炉……等温湿度试验设备的温湿度参数的检定或校准。同时，在电子行业可使用于电路板温升试验、环境试验设备温湿度参数监控记录，在医药行业可用于GMP认证对检验过程的温度、湿度监控、记录、报表。是计量、质检、医药、电子等行业实现温湿度参数校准、测量、监控、记录的理想选择，可以用于几乎所有和温度、湿度两个参数相关的计量器具或仪器设备的检测校准。
说明：
"USB Serial Port (com5)"内置USB转串口模拟的串口的端口号是5；
如果想修改串口号：则双击此项目——>点击"端口设置"——>点击"高级"——>将端口号中的端口改为需要的端口号，比如com4。
B转串口所产生的串口号是多少，通常和插入哪个USB口有关，最好固定使用一个USB口给系统供电、通讯，这样就不要经常设置自动检定系统中的端口了。
系统软件具有满足医药行业GMP认证要求的数据记录、处理、报表存档功能。
硬件系统由专业的智能仪表厂家生产，实现规模化、专业化，保证了产品质量。硬件系统具有超强的自校功能。1.采集器提供零位、比例的修正功能。2.自动检定系统软件具有自动校准功能，及其方便的调用、计算当前的修正值，满足精密检测要求。
系统软件提供4个通道（可根据用户要求扩展相对湿度测量通道数量）的干湿球法测量相对湿度，通过对风速、气压等参数的修正，准确测量相对湿度。
2. 点击"开始"菜单-->点击"设置"-->选择"连接"选项-->点击"蓝牙"-->在"设备"选项中点击"添加新设备"，掌上电脑开始搜索"数据采集器"
3. PDA搜索到设备"KCWirefreeDevice"，选择该设备，点击"下一步"，点击输入法，输入密码“1234”，再点击"下一步"（如果失败，继续输入密码，进行连接）。
1.软件安装
第一步：安装自动检定软件
该自动检定系统软件支持64位或32位的xp操作系统或者win7操作系统。系统软件会通过不断升级，满足客户的检测需求。资料下载及软件升级请登录网易邮箱（用户名：jjf1101；密码：）。
进入光盘“Vtest1101温湿度检定系统”目录，运行目录下的setup.exe程序即可完成安装。
选择软件系统需要连接的采集器。系统支持多台“18通道温度数据采集系统”，也支持多台“5通道温度、湿度、露点数据采集系统”。
选择所选采集器所在的串口位置，点击确定即可完成串口配置。
点击曲线监控窗口的开始记录曲线，即可取得采集器数据。
2.主要检测界面介绍
3.系统设置-系统软件参数设置
使用该软件，首先设置该软件是使用单位。在此设置的使用单位将出现在自动生成的原始记录的第一行；标准器信息（标准器编号，证书号等）自动填入原始记录中。
设置好检测参数，检查[检测实时数据列表]、[样品基本信息录入]页面确保数据填写完整，点击[自动生成原始记录]按钮，即可自动产生Excel原始记录以及校准证书。
5.软件界面功能介绍
在“选择委托单位及样品”的窗口中，如果该被检单位在数据库中已经存在，则用鼠标选择一个委托单位，双击该委托单位或点击“显示所有样品”按钮，将显示该委托单位的所有样品，进入“样品信息管理”窗口。
系统支持串口（COM）通讯、USB口通讯、无线蓝牙通讯等三种通讯方式，支持笔记本电脑USB口给系统供电的同时进行通讯；支持外接电源或移动电源（5V）供电，使用蓝牙通讯和笔记本电脑进行通讯；支持外接电源或移动电源（5V）供电，使用蓝牙通讯和Android安卓手机或Windows Mobile手机进行通讯，完成样品信息录入、数据自动采集记录和处理、导入电脑后生成原始记录。
二、主要性能特点
Vtest-1101温湿度试验设备自动检定系统经过多年的硬件、软件不断改进、升级，解决发现和存在的问题，现已十分稳定和可靠。主要有以下几个特点：
自动检定系统软件由长期从事环境试验设备现场校准的高级工程师开发，符合现场校准习惯，方便解决现场校准遇到的问题。该系统支持40条彩色实时曲线，不同通道曲线采用不同颜色的曲线表示，可随时对曲线颜色进行修改，直观反映被测对象的温度、湿度的波动情况。并记录实测数据，可随时根据需要导出到excel中，相当于一套彩色无纸记录系统。系统具有超强的数据库管理功能，保存历年的检测数据。周期检测无须输入样品信息，即可进行自动检测。
在此设置原始记录保存路径，系统默认原始记录保存在D:\vtest1101目录下，用户可根据需要修改。
在此还可校准结果表达形式等信息。
4.自动检定
登录系统配置[系统设置]-[采集器选择及串口通讯设置] 点击[开始记录曲线]按钮。
点击[开始自动检测]按钮 进入[选择委托单位及样品]窗口
在“选择委托单位及样品”窗口中，可输入查询条件，查找委托单位信息是否在数据库中已经存在，如果已经存在，只需双击该委托单位或选择好委托单位后点击[显示所有样品]，即显示该单位被检测过的所有样品；如果是个新单位，则点击“增加委托单位及样品”即可。
五、硬件接线图
18通道温度采集器接线图：
通道18：18-1，18-2，18-3，18-4
通道17：17-1，17-2，17-3，17-4
┇
通道2：2-1，2-2，2-3，2-4
通道1：1-1，1-2，1-3，1-4
18通道采集器左侧面板接线图：
18通道采集器，铂电阻快速转接接插件的接线图：
5通道温湿度数据采集器接线图：
每个温度数据采集器可同时连接18通道四线制铂电阻（可同时进行两台恒温箱的校准），温度采集器可进行堆栈式叠加，支持通道扩展，可扩展到36、54、72通道。
每个湿度数据采集器可同时连接5通道进口温湿度传感器的数字信号，同时提供5通道温度和5通道相对湿度数据。湿度采集器可进行堆栈式叠加扩展到10、15、20通道。满足检定规程JJG205-2005中至少9个温湿度传感器的要求。
用鼠标双击桌面“温湿度试验设备自动检定系统”快捷图标，运行“温湿度试验设备自动检定/校准系统”，即进入用户登录窗口，输入用户编号，系统自动调出用户名，输入用户密码即可进入自动检定系统。
新安装的软件，请输入编号“1”，系统调出用户名为“林军”，密码不需要输入，点击确定，即可进入系统。
点击菜单“系统设置”，选择“采集选择及串口通讯设置”，如图：
进口温湿度传感器数字信号接线图：
接线说明：
航空插头接线柱1连接进口温湿度传感器红色接收信号线。
航空插头接线柱2连接进口温湿度传感器灰色地线(GND)。
航空插头接线柱3连接进口温湿度传感器蓝色发送信号线。
航空插头接线柱4连接进口温湿度传感器绿色电源线(+5V)。
5通道采集器侧面板接线图：
六、自动检定/校准系统软件
二、PDA版 自动检定系统软件(微软系统)
软件默认目录下的"PDA版温度、湿度数据采集记录系统"适合于windows mobile 6操作系统的掌上电脑或智能手机（比如台湾hTc P3440i 即多普达D600等），使用蓝牙通讯和硬件系统进行通讯。
请首先进行蓝牙通讯连接设置，步骤如下：
1. 打开数据采集器电源开关，使得数据采集器及蓝牙通讯处于工作状态，同时确保没有连接通讯线到笔记本或台式电脑。
点击[检测参数设置]页面，进入[检测参数设置]，见下图。
测量结果不确定度设置：检查[检测实时数据列表]，确保完整输入被校试验设备测控仪表显示的温度、湿度值，并设置仪表分辨率，系统将自动计算温度及湿度测量结果扩展不确定度。
根据南京计量监督检测院的要求，增加被校设备显示控制仪表的分辨率对测量结果不确定度的影响，使不确定度分析更合理。在此对南京院的相关人员表示感谢！
请按顺序执行以下步骤：
1. windows xp系统，运行“系统内置的USB转串口驱动程序”目录下：ftdi_ft232_drive.exe安装程序；(请注意：安装驱动程序时不能插入usb转串口线)
出现以上界面，打“回车”键即可。
2.查看usb模拟的串口的端口号是多少：
桌面"我的电脑"点击右键——>点击"属性"——>点击"硬件"——>点击"设备管理器"——>点击“端口(com和LPT)”——>点击假设显示出现"USB Serial Port (com5)"
温湿度试验设备自动检定系统符合国家校准规范JJF1101-2003的技术指标要求。自动计算温湿度偏差、均匀度和波动度，生成符合国家实验室认可要求的原始记录，软件提供原始记录、检定/校准证书修改的模板及接口，方便修改。自动检定系统根据每台被测样品的温湿度控制仪表的分辨率、读数重复性等，自动进行测量结果不确定度的分析、计算，满足校准证书需要提供测量结果不确定度的要求。
第二步：安装
新购买的系统均为带显示的Vtest1101系统，系统内置USB转COM通讯模块，通过USB连接线连接电脑可以实现供电同时通讯，进行自动检定。该USB转串口驱动程序支持WIN7。（如果是外置的USB转COM通讯线，请选择“2010年前老版本软件：温湿度检定系统setupV8.10”下一级目录“2010年前USB转串口驱动程序支持PL-2303芯片”下驱动程序）
三、主要技术指标
连接的传感器类型
