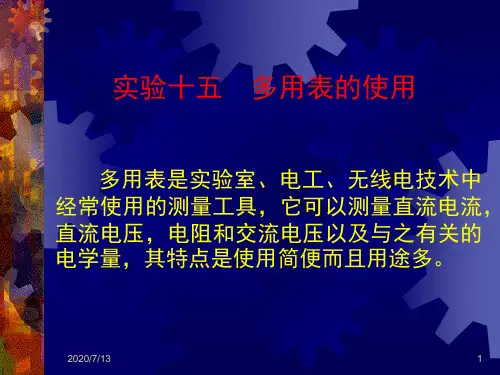

实验十五 多用表的使用

36
为别人鼓掌的人也是在给自己的生命加油。
37
23
红表笔接 A A B
B
CC
黑表笔接 B C A
C
AB
100 测得阻值(Ω)
10k 100
10.1k 90
190
由表中的数据可以判定：⑴电阻接在
__A__两点间，阻值为_1_0__0Ω。⑵二极 A
B
管B接在__A_C__两点间，其中正极接在
__C__点。二极管的正向阻值为_____Ω，
C
反9向0 阻值为_____Ω。 10k
30
3、用多用电表的欧姆挡（R×1K）检查性能良好的晶体二 极管，发现多用电表的表针向右偏转的角度很小，这说 明（ BC ） A.二极管加有正向电压，故测得电阻很小 B.二极管加有反向电压，故测得电阻很大 C.此时红表笔接的是二极管的正极 D.此时红表笔接的是二极管的负极
31
4.如图所示，黑盒中有一个单向导电元件，当元件中电流 沿箭头方向时，单向导通，其电阻为零；反之，则截止， 反向电阻无穷大.还有两个阻值均为1kΩ的电阻，它们与 黑盒的接线1、2、3接成电路，用多用电表的电阻挡对这 三个接线柱间的电阻进行测量，得到的数据如表格所示， 那么黑盒中的线路是下面电路中的哪一个( )
依次是_____、_______、______.
28
1、下列说法中正确的是：（ AC ） A、多用电表的欧姆挡的每一量程的测量范围是从0—∞ B、若选择开关扳在欧姆挡上的× 1挡上，准确调零后， 测量电阻，指针恰指在刻度30和50的正中央，则待测电 阻的阻值正好为40Ω C、若多用电表内没有安装电池，就不能直接用来测电阻 D、只有在测量电阻时，才需要进行机械调零
24
练习.多用电表是确定电学元件，检修电学故障的重要仪器， 在电子技术中有很广泛的应用.如图所示，一个盒子外部有四 个接线柱A、B、C、D.盒内有三个电学元件和若干导线组成 的电路.利用多用电表欧姆挡测试，结果如下： （1）A、B间的电阻是B、D间电阻的两倍，即RAB=2RBD； （2）两表笔分别接触A、C和 C、D时，指针均先偏转，然 后又缓慢回到“∞”刻度. 试画出盒内的电路图.

[解析] 当电流表满偏时有 Ig＝RE内 其中 R 内为欧姆表的内阻，所以有 R 内＝IEg＝300×1.510－6 Ω＝5 000 Ω 用它测量电阻 Rx 时，当指针指在表盘中央时有12Ig＝R内＋E Rx 解得 Rx＝2IEg －R 内＝5 000 Ω 故测得的电阻 Rx 是 5 000 Ω。 [答案] 5 000 Ω
【例 2】 用如图所示的多用电表测量电阻，要用到选择开关 K 和两个部件 S、T。
请根据下列步骤完成电阻测量： (1)旋动部件________(选填“S”“K”或“T”)，使指针对准电流 的“0”刻线。 (2)将 K 旋转到电阻挡“×100”的位置。 (3)将插入“＋”“－”插孔的表笔短接，旋动部件________(选 填“S”“K”或“T”)，使指针对准电阻的________(选填“0 刻线”或 “∞刻线”)。
[解析] (1)使指针对准电流的“0”刻线，应旋动机械调零部件 S。 (2)使指针对准电阻的“0”刻线，应旋动欧姆调零部件 T。 (3)测电阻时若指针偏转角度过小，则待测电阻的阻值很大，据 欧姆表测电阻时指针尽可能接近“中值”的原则知，应换用较大的 倍率的挡位，每换一次挡位应重新调零，测电阻时两表笔的金属部分 分别与被测电阻两引线相连，因此合理顺序为 ADC。
上例中，当电流是满偏电流的三分之一时，其他条件不变，则 测得的 Rx′是多少？
提示：由13Ig＝R内＋ERx′ 解得 Rx′＝3IEg －R 内＝1×104 Ω。
多用电表的使用方法 1.机械调零：用小螺丝刀轻轻转动表盘下面的机械调零螺丝，使 指针处于左端电流零刻度位置。 2．选好正确挡位及量程：测量前一定要明确测量的物理量，然 后转动选择开关，确定挡位并选择一个合适的量程。使用多用电表 前如果不仔细选好挡位和量程，可能会误用“μA”“mA”或“Ω” 挡去测量电压，就有烧坏多用电表的危险。

(3)当选用量程为 10 V 的电压挡测量电压时，表针也 指于图示位置，则所测电压为________V.
答案：(1)1.5×103 ×1 k (2)30.8(30.7～30.9 都正确) 154 (3)6.2
题后反思 1．读数时要注意读表盘上的哪条刻度线： 欧姆表刻度不均匀，读最上一排刻度线；直流电流、 直流电压刻度均匀，读中间刻度线． 2．电压表、电流表的读数要看清选择开关所选择的 量程，搞清楚每一小格表示多少及应读到的有效数字位 数．
3．利用欧姆表(一定与外电源断开)． 示数无穷大：说明电阻断路． 示数为 0：说明电阻短路．
【典例 3】 如图所示是某同学连接的实验实物图， 合上开关 S 后，发现 A、B 灯都不亮．他采用下列两种方 法检查故障：
(1)用多用表的直流电压挡进行检查：
①那么选择开关应置于下列量程的________挡(用字
(2)①测试前，应将开关断开，避免烧坏电表． ②欧姆表右偏说明两接触点之间没有断路，不偏转说 明两接触点之间断路，D 正确． 答案： (1)①B ②a ③D (2)①断开 ②D
题后反思 1．断路故障的判断(假设只有一个断点)：用电压表与 电源并联检测电路中是否有电压，若有电压时，再逐段与 电路并联，若电压表指针偏转，则该段电路中有断点或电 压表两侧与电源相连的电路是完好的． 2．短路故障的判断(假设已知是短路故障)：用电压表 与电源并联，再逐段与电路并联，若电压表示数为零，则 该段电路短路；若电压表示数不为零，则该段电路没短路．
(5)多用电表使用完毕，表笔必须从插孔中拔出，并 将选择开关旋至“OFF”位置或交流电压最高挡．
2．测电阻时应注意的问题． (1)选挡后要进行欧姆调零． (2)换挡后要重新欧姆调零． (3)被测电阻要与电源、其他元件分离，不能用手接 触表笔的金属杆． (4)被测电阻阻值等于指针示数乘以倍率．

2019级高三物理一轮复习学案（59）实验：多用电表的原理和使用课前案一、多用电表1、多用电表的表面结构：多用电表可以用来测、和，又称万用电表，其表面结构如图所示．其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端有“∞”，右端标有“ O ”，是用于测量的，刻度是分布的。

中间的刻度线是用于测和__ __的，其刻度是分布．多用电表表面的下半部分为选择开关，包括电流档、电压档和测电阻倍率．多用电表表面还有一对正、负插孔．红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫__ ，用它可进行电阻调零．另外，在表盘和选择开关之间还有一个_ _ ，用它可以进行，即旋转该调零螺丝，可使指针（不接入电路中时）指在__ 刻线．2、用欧姆挡测电阻，如果指针偏转角度太小（即指针所指的刻度值太大），应该倍率重新后再测；如果指针偏转角度太大（即指针所指的刻度值太小），应该倍率重新后再测。

内电源正极接表笔，内电源负极接表笔，电流从表笔流入，表笔流出。

3、测电阻的注意事项:（1）使用前检查指针是否在左侧零点,若不在应进行。

（2）测电阻时要使用内部电源。

即测量时必须断开，并与其它元件断开。

（3）每次换档后都要重新。

（4）使用多用电表时，两只手只能握住表笔的绝缘棒部分，不能接触表笔上的金属部分（首先是为了安全；其次两手之间的人体电阻将与被测电路并联，改变了电路结构）。

（5）不论使用多用电表的哪个挡，电流总是从多用电表的接线柱（红表笔）进入电表，而从接线柱（黑表笔流出）。

二、欧姆表原理(多用电表测电阻原理)1.构造如图所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成。

欧姆表内部：电流表、电池、调零电阻串联。

外部：接被测电阻R x。

全电路电阻R总＝R g＋R＋r＋R x。

2.工作原理闭合电路欧姆定律I＝ER g＋R＋r＋R x。

3.刻度的标定红、黑表笔短接(被测电阻R x＝0)时，调节调零电阻R，使I＝I g，电流表的指针达到满偏，这一过程叫欧姆调零。
