实验一 练习使用测电笔和万用表

万能表的使用实验报告万能表的使用实验报告引言：万能表是一种常用的电子测量仪器，它可以测量电压、电流、电阻等电学量。

本实验旨在探索万能表的使用方法，并通过实际测量来验证其准确性和可靠性。

实验一：电压测量在这个实验中，我们将使用万能表来测量直流电源的电压。

首先，将万能表的选择旋钮调整到"V"档，并选择适当的量程。

然后，将红色测试笔连接到正极，黑色测试笔连接到负极。

读取万能表上显示的电压值，并记录下来。

重复实验三次，计算平均值并与电源标称电压进行比较。

实验结果表明，万能表的电压测量结果与电源标称电压非常接近，表明万能表的测量精度较高。

实验二：电流测量在这个实验中，我们将使用万能表来测量电路中的电流。

首先，断开电路，将万能表的选择旋钮调整到"A"档，并选择适当的量程。

然后，将红色测试笔连接到电路的正极，黑色测试笔连接到负极。

打开电路，读取万能表上显示的电流值，并记录下来。

重复实验三次，计算平均值并与电流表测量结果进行比较。

实验结果表明，万能表的电流测量结果与电流表测量结果非常接近，表明万能表在电流测量方面也具有较高的准确性。

实验三：电阻测量在这个实验中，我们将使用万能表来测量电阻值。

首先，将电阻值调整到较大的范围，然后将红色测试笔连接到电阻的一端，黑色测试笔连接到另一端。

读取万能表上显示的电阻值，并记录下来。

重复实验三次，计算平均值并与标称电阻值进行比较。

实验结果表明，万能表的电阻测量结果与标称电阻值非常接近，表明万能表在电阻测量方面具有较高的准确性。

实验四：温度测量在这个实验中，我们将使用万能表的温度测量功能来测量环境温度。

首先，将选择旋钮调整到"℃"档，并选择适当的量程。

然后，将温度传感器插入待测环境中，等待一段时间，读取万能表上显示的温度值，并记录下来。

重复实验三次，计算平均值并与其他温度计测量结果进行比较。

实验结果表明，万能表的温度测量结果与其他温度计测量结果非常接近，表明万能表在温度测量方面也具有较高的准确性。

万用表的使用方法实验报告实验目的：1.了解万用表的基本使用方法。

2.熟悉万用表的各项功能。

3.掌握万用表在电路测试中的应用。

实验原理：万用表是一种常见的电子测试仪器，其主要功能是测量电压、电流和电阻等参数。

通常情况下，万用表可以分为数字式和模拟式两种类型。

数字式多采用液晶显示屏，而模拟式则采用指针显示。

使用时需要注意选择正确的量程和测量方式。

实验步骤：1.准备工作首先需要确认要测量的电路处于断开状态，并且将万用表选择到正确的测量范围。

如果不确定测量范围，可以先选择较大范围进行测试，然后再逐渐缩小范围。

2.测量电压将红色测试笔连接到正极，黑色测试笔连接到负极。

然后将测试笔接触到待测点上，并读取显示屏上的数值即可。

注意：在使用时需要注意安全，避免触碰高压部分。

3.测量电流将红色测试笔连接到待测点上游侧，黑色测试笔连接到下游侧。

此时需要注意选择正确的电流量程。

然后将电路通电，读取显示屏上的数值即可。

4.测量电阻将红色测试笔连接到待测电阻的一端，黑色测试笔连接到另一端。

此时需要注意选择正确的电阻量程。

然后读取显示屏上的数值即可。

5.其他功能万用表还具有其他功能，如测试二极管、测试连续性等。

具体使用方法可以参考说明书。

实验结果：通过本次实验，我掌握了万用表的基本使用方法和各项功能，并且成功地完成了对电压、电流和电阻等参数的测量。

同时，在实验中也注意了安全问题，避免触碰高压部分。

结论：万用表是一种非常实用的电子测试仪器，在工程实践中有着广泛的应用。

掌握其基本使用方法和各项功能可以为我们在日常工作中提供便利，并且保证我们能够准确地进行电路测试。

万用表使用实验报告一、实验目的本实验的主要目的是为了熟悉并掌握万用表的基本使用方法，了解其原理以及应用范围。

二、实验介绍万用表是一种常用的电测仪器，它可以用来测量电压、电阻和电流等电学量。

采用数字式显示，操作简单方便，具有高精度、稳定性强等特点，广泛应用于实验室、工厂以及家庭等不同环境。

三、实验步骤1. 万用表的外观和功能介绍学习使用之前，先对万用表的外观和功能进行了解。

通常，万用表分为三个插孔，分别是电压、电阻和电流的插孔。

另外，还有一个功能旋钮和一个显示屏。

2. 电压测量接通待测电源后，将正负极分别插入万用表的电压插孔，并选择合适的量程。

一般情况下，万用表默认为直流电压测量模式。

在直流电压测量时，要注意连接正确，避免短路。

在万用表显示屏上就能读出电压值。

3. 电阻测量将测试的电阻插入到万用表的电阻插孔中，选择合适的量程。

注意，测试前要确保待测电阻不带电，否则会影响测量结果。

插入后，即可在显示屏上看到测量结果。

4. 电流测量电流测量需要将待测电路中的负极与万用表的电流插孔相连，然后选择合适的量程。

注意，万用表在测量电流时，需要将电流通路中断开一段，将万用表串联在其中。

测量完毕后，及时将电流通路恢复。

5. 其他测量功能除了上述三种基本测量方式外，万用表还可以用于频率、电容、温度、导通等其他测量。

具体步骤和原理有所不同，请根据实际需要进行相应操作。

四、实验结果和分析通过实验，我们得到了一系列测量数据，并且对所测量的物理量进行了分析。

在电压测量中，我们可以测量到各种直流电源以及不同的交流电源的电压值。

我们发现，在直流电压模式下，曲线较为平稳，在交流电压模式下，曲线会随着电源频率的变化而不断波动。

在电阻测量中，我们测量了几个不同的电阻值，并发现它们的测量结果基本与实际值相符。

当电阻值较大时，测量准确性可能有所下降。

在电流测量中，我们对不同电流强度的电路进行了测量。

在测量过程中，我们发现测量结果较为稳定。

万用表使用实验报告
万用表使用实验报告
实验目的：
1. 学习使用万用表测量电压、电流和电阻。

2. 掌握万用表的使用方法和注意事项。

实验器材：
- 万用表
- 直流电源
- 导线
- 电阻器
实验步骤：
1. 将直流电源的正极与万用表的红色测试针连接，将直流电源的负极与万用表的黑色测试针连接。

2. 将红色测试针连接到需要测量电压的电路节点上，将黑色测试针连接到电路的地线上。

3. 打开万用表，并调整量程，使得电压读数在合适的范围内。

4. 读取万用表上显示的电压值。

注意事项：
1. 在使用万用表之前，要确保电路处于断开状态，并确认万用表的选择旋钮已经调整到正确的位置。

2. 测量电压时，要将万用表的电压量程调整到合适范围，并正确连接测试针。

3. 测量电流时，要将电路中的元件之间断开，然后使用万用表
的电流量程和正确连接方式进行测量。

4. 测量电阻时，要将电路断电，并用万用表的电阻档位和正确连接方式进行测量。

5. 在测量过程中，要注意避免短路或者与电路产生干扰，以免对测量结果产生影响。

6. 测量结束后，应将万用表的选择旋钮调整到OFF位置，避免浪费电力。

实验结果：
经过以上步骤操作后，我们成功地利用万用表测量了电压、电流和电阻，并得到了相应的数值。

结论：
通过本实验，我们学习到了如何使用万用表进行电压、电流和电阻的测量，并掌握了正确的使用方法和注意事项。

万用表使用的实验报告万用表使用的实验报告引言：万用表是一种常见的电子测量工具，广泛应用于实验室和工业领域。

它可以测量电流、电压、电阻和其他电学参数，具有方便、精确和多功能的特点。

本实验旨在探索万用表的使用方法和原理，并通过实际测量来验证其准确性和可靠性。

一、实验目的本实验的主要目的是熟悉万用表的使用方法和原理，掌握正确的测量技巧，并验证其测量结果的准确性。

二、实验器材和材料1. 万用表2. 直流电源3. 电阻箱4. 电路连接线三、实验步骤1. 准备实验器材和材料，确保电路连接正确并安全。

2. 打开直流电源，调节电压大小为合适的范围。

3. 将万用表的选择旋钮调至所需测量参数的位置，如电流、电压或电阻。

4. 使用万用表的探针分别连接电路中的两个测量点，确保良好接触。

5. 读取并记录万用表上显示的数值。

6. 关闭直流电源，断开电路连接。

四、实验结果与分析在进行实验时，我们按照上述步骤进行了多次测量，并记录了相应的结果。

通过对结果的分析，我们得出以下结论：1. 电流测量：在实验中，我们通过将万用表的选择旋钮调至电流测量位置，并将其与电路中的测量点相连，可以准确测量电路中的电流大小。

通过多次测量，我们发现万用表的读数稳定且准确。

2. 电压测量：在实验中，我们将万用表的选择旋钮调至电压测量位置，并将其与电路中的测量点相连，可以准确测量电路中的电压大小。

我们发现，在不同电压范围下，万用表的读数变化合理，且与理论值相符。

3. 电阻测量：在实验中，我们将万用表的选择旋钮调至电阻测量位置，并将其与电路中的测量点相连，可以准确测量电路中的电阻大小。

我们发现，在不同电阻范围下，万用表的读数变化合理，且与理论值相符。

通过以上实验结果的分析，我们可以得出结论：万用表是一种准确、可靠的测量工具，可以用于测量电流、电压和电阻等电学参数。

五、实验总结通过本次实验，我们深入了解了万用表的使用方法和原理，并通过实际测量验证了其准确性和可靠性。

实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。

二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。

三、实验仪器及器材1 低频信号发生器 1台2 数字万用表 1块3 功率放大电路实验板 1块4 实验箱 1台5 4700Pf、IN4007、9018 各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。

五、万用表功能介绍（以UT39E型为例）1概述 UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。

它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。

本万用表最大显示值为±19999，可自动显示“0”和极性，过载时显示“1”，负极性显示“－”，电池电压过低时，显示“”标志，短路检查用蜂鸣器。

2技术特性A直流电压：量程为200mV、2V、20V、200V和1000V五档，200mV档的准确度为±（读数的0.05％＋3个字），2V、20V和200V档的准确度为±（读数的0.1％＋3个字）, 1000V档的准确度为±（读数的0.15％＋5个字）；输入阻抗，所有直流档为10MΩ。

B交流电压量程为2V、20V、200V和750V四档， 2V、20V和200V档的准确度为±（读数的0.5％＋10个字）, 750V档的准确度为±（读数的0.8％＋15个字）；输入阻抗，所有量程约为2MΩ；频率范围为40Hz~400Hz；显示：正弦波有效值（平均值响应）。

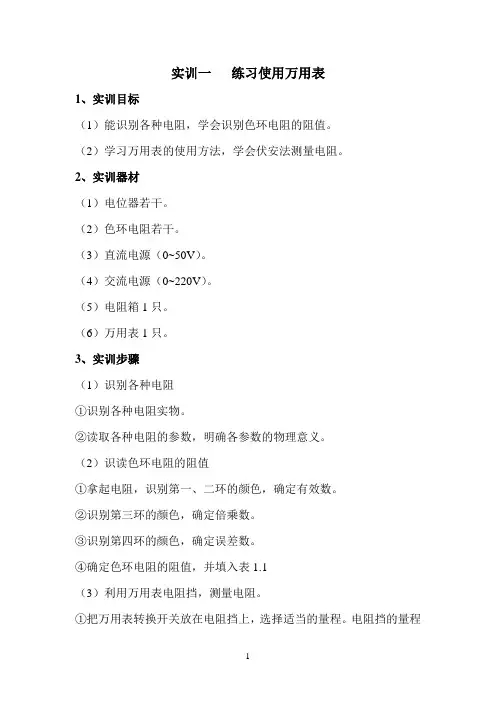

实训一练习使用万用表1、实训目标（1）能识别各种电阻，学会识别色环电阻的阻值。

（2）学习万用表的使用方法，学会伏安法测量电阻。

2、实训器材（1）电位器若干。

（2）色环电阻若干。

（3）直流电源（0~50V）。

（4）交流电源（0~220V）。

（5）电阻箱1只。

（6）万用表1只。

3、实训步骤（1）识别各种电阻①识别各种电阻实物。

②读取各种电阻的参数，明确各参数的物理意义。

（2）识读色环电阻的阻值①拿起电阻，识别第一、二环的颜色，确定有效数。

②识别第三环的颜色，确定倍乘数。

③识别第四环的颜色，确定误差数。

④确定色环电阻的阻值，并填入表1.1（3）利用万用表电阻挡，测量电阻。

①把万用表转换开关放在电阻挡上，选择适当的量程。

电阻挡的量程有Rⅹ1、Rⅹ100、Rⅹ1k等数挡，测量前根据被测电阻值，用表的转换开关，选着适当的量程，一般以被测电阻值接近电阻刻度的2/3位置为好。

②量程选定后，测量前将两个表笔短路，调节调零旋钮，使指针在电阻刻度的零位上。

③将两个表笔分别与电阻两端相接，读出电阻的读数，并填入表1.1。

表1.1 测量电阻数据（4）利用万用表直流电压挡测量直流电压①把万用表转换开关放在直流电压挡上。

②根据直流电压的大小，选择适当的量程。

③将两个表笔分正、负与被测电压正、负极相并联，读出电压的读数，并记录于表1.2。

表1.2 测量直流电压数据（5）利用万用表交流电压挡测量交流电压①把万用表转换开关放在交流电压挡上。

②根据交流电压的大小，选择适当的量程。

③将两个表笔与被测电压相并联，读出电压的读数，并记录于表1.3。

表1.3 测量交流电压数据（6）用伏安法测量电阻，并做伏安特性曲线。

①按图1.1连接电路。

②把万用表转换开关放在直流电压挡上,选择适当的量程。

③测量电流，将读数记录于表1.4中。

④计算电阻，将计算值填入表1.4中，并作伏安特性曲线。

表1.4 伏安法测量电阻数据4、实训总结（1）实训中遇到的问题。

万用表实训报告实训目的，通过本次实训，掌握使用万用表测量电路中电压、电流、电阻等基本参数的方法，提高实际操作能力。

实训内容：1. 电压测量。

首先，将电路连接好，确保电源已经打开。

然后，将红表笔连接到电路中的正极，黑表笔连接到负极，读取万用表上的电压值。

在测量过程中，要注意选择合适的量程，避免电压超出万用表的测量范围。

2. 电流测量。

在测量电流之前，需要先将电路断开，然后将万用表调至电流测量档位。

接下来，将电路中断开的一端与红表笔连接，另一端与黑表笔连接，使电流通过万用表流过。

在测量电流时，同样需要选择合适的量程，避免过大的电流损坏万用表。

3. 电阻测量。

在测量电阻之前，需要先将电路断开，并确保电源已经关闭。

然后，将万用表调至电阻测量档位，将两个表笔分别连接到电路中的两端，读取万用表上的电阻值。

在测量电阻时，要注意避免手指触碰电路，以免影响测量结果。

实训总结：通过本次实训，我对万用表的使用方法有了更深入的了解。

在实际操作中，要注意保持仪器的清洁、正确使用测量档位、避免过大电压或电流对仪器造成损坏。

只有在掌握了正确的操作方法和注意事项后，才能更好地利用万用表进行电路参数的测量工作。

实训心得：本次实训让我对电路参数的测量有了更深入的认识，也提高了我的实际操作能力。

在今后的学习和工作中，我会继续加强对电子测量仪器的使用，不断提升自己的专业能力。

同时，我也会将所学知识运用到实际工程中，为工程项目的顺利进行贡献自己的力量。

结语：通过本次万用表实训，我对电路参数测量有了更深入的认识，也提高了自己的实际操作能力。

我相信，在今后的学习和工作中，这些知识和技能一定会派上用场。

希望通过不断的学习和实践，能够成为一名优秀的电子工程师，为社会做出更大的贡献。
