盾构机维修保养文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]盾构机维修保养1565895538.doc1565895538.doc1565895538.doc 第1页 1、保养及点检为充分发挥本盾构机的性能、防故障于未然，必须进行日常点检、定期点检。
1(1(一般的事项危险1(点检、整备中要使用警告牌。
在本机的点检整备中会发生由于不相关人员无意中转动油泵、碰到油泵等而产生重大的人身事故。
要在操作盘上挂上危险「请勿运转」的警示牌。
不要运转必要时还要在机械的周围挂上。
警示牌件号 09963-00100 此警告牌在不使用时请放置在工具箱内2(人行闸开放时的注意事项人行闸开放前要充分确认无出水及塌落危险性，并会同监察员一起慎重地开放。
3(在机械下的作业在机械下方点检、整备、或者修理前，必须确认上部没有任何不安全物品放置。
警告1(无关人员禁止入内点检、整备期间除相关的作业人员以外，其它人不得靠近。
另外，请周围的人也要注意。
在进行打磨及焊接作业、使用锤子时要特别注意。
2(废弃请不要将废油倒入下水道、河流等。
请务必将从设备中流出的油放入容器中，决不可直接排放。
在处理油、溶剂、滤芯等有机物时，要遵守相关的法规、规则。
1565895538.doc 第1页1565895538.doc 第2页注意1(确保多人为防万一，在隧道内的点检、整备工作需多人同时实施。
2(要使用适当的工具使用破损的或老化的工具、或者使用不合适的工具时非常危险。
3(不使用超负载的机器在插头上连接超出负载的机械时，有发生火灾的危险，所以不要使用超负载的机械。
1) 为防止机器的损耗、延长机械的寿命，注意不要野蛮运转。
2) 绝对不要进行超规格作业。
3) 感到机械有异常时要立刻进行点检。
特别要注意异常音、异常振动及异常发热，如果确认确有此情况时，要立即停机，调查其原因。
4) 要经常保持机械清洁。
通过去除油污、土沙等物可以容易地发现零件的裂纹、损坏、螺栓的松动等，另外也对防止事故起一定的作用。
盾构机操作规程1、启动前首先检查盾构机各系统是否运转正常，并确认油脂、泡沫剂是否需要更换，冷却水及液压油温度是否正常，轨道、管路延伸、同步注浆工作是否到位。
2、依次启动冷却水泵、齿轮油泵、推进油泵、辅助油泵、螺旋输送机油泵、注浆泵、空压机、齿轮油泵、黄油泵、盾尾油脂泵等动力装置。
3、启动皮带输送系统和刀盘驱动电机，根据扭矩情况适当调整各项参数。
4、各系统参数调节正常后，点击盾构机推进按钮，当土仓压力达到设定压力时启动螺旋输送机进行排土，推进过程中根据地质情况向土仓内注入膨润土或泡沫剂，并适当调整后闸门的开度，。
5、使VMT进入掘进状态，推进过程中根据盾构机姿态的变化，适当调整各组千斤顶的压力差，推进过程中密切关注刀盘的扭矩情况，根据刀盘扭矩情况对推进速度做适当的调整。
6、更换渣土车时，主司机接到信号员的满载信号时，盾构机进入停机模式并关闭螺旋输送机和后闸门，皮带机继续运转，空渣土车就位后，根据信号指令依次开启各系统。
7、当一环推进结束后，使盾构机进入拼装模式，按照与启动时相反的顺序关闭各系统，为拼装管片的需要使冷却、拼装系统处于工作状态8、测量盾尾间隙，利用VMT计算出拼装点位，进入管片拼装作业。
管片拼装机操作规程1、管片拼装点位计算完成后，盾构机便进入拼装模式。
2、管片拼装机只能由拼装手操作，其他人未经允许不得进行操作。
3、管片拼装手在开动管片拼装机前必须看清楚管片拼装机周围的情况，油缸底部若有油脂、污水，要及时进行清理。
4、根据拼装点位，依次缩回对应管片的千斤顶，一次最多缩回的数量不宜超过5组。
5、管片在吊起前，拼装手必须检查拼装头是否上紧，看清该管片的型号及顺序，然后再用管片运输机把管片运到合适位置。
6、管片被吊装起后，拼装手必须控制好旋转速度，把管片平稳的旋转到将要拼装的位置，然后进行拼装。
7、拼装过程中，拼装手要站在有利位置看清管片的主要位置，看不到的位置要与其他拼装人员配合，拼装K块时，为防止止水条撕裂，可在止水条上涂抹润滑剂，每环管片的拼装错台保证在5mm以内。
盾构的维护及保养为充分发挥盾构机的性能，防故障于未然，盾构机的维修保养人员必须对盾构机进行认真的检查维护，其中包括日常检查维护和定期检查维护。
一、日常检查维护1．一般的检查a.各部的螺栓、螺母有无松动。
b.有无异常声音、异常振动、发热。
c.有无油、油脂、水、空气的异常泄漏。
d.给油是否正常。
2.盾构主体部分的检查维护切削刀盘：a.切削刀盘主轴承齿轮油量。
b.切削刀盘驱动用减速电机的减速机的齿轮油量（装着减速电机时），从减速机侧的圆窗检查。
螺旋输送机：a.螺旋输送机驱动用减速电机的减速机的齿轮油量。
b.螺旋输送机闸门滑动部的土砂胶着、粘结、给脂状况。
管片拼装机：a.检查拼装机旋转马达用配管有无损伤及漏油现象，防止拼装机因油路损坏出现溢流而造成人员伤害。
b.管片拼装机的上部导杆轮和旋转环的间隙（3∽5mm），旋转环是否在盾构中心。
c.管片拼装机的升降、平移导杆、旋转用齿轮有无土砂搅入及给油状况。
后续台车：a.台车前进方向有无障碍物。
b.检查台车车轮的轴套和轨道的配合，以防脱轨的危险。
c.车轮有无拱形。
3．液压部分的检查a.油泵的状态（吐出量、吐出压、燥音、漏油）是否正常。
b.液压油罐的油面是否在允许范围内，油温是否良好。
c.阀门、管类的固定件及安装螺栓有无松动。
d.液压系统配管有无漏油。
e.盾构主体到台车间的软管连接有无脱落及软管破损、弯折。
f.过滤器的指示器指示。
（油流动状态下如指示绿色则表示正常）绿色：过滤面状态良好（0.1kgf/cm2）。
红色：作动油短络状态。
4.电气部分的检查a.检查盾构机内的电缆是否有损伤现象，操作盒、操作屏是否清洁。
b.检查盾构机内的各电缆接头是否完好，是否有进水、受潮的情况。
c.检查各电机运转时的起动、温度和声音是否正常。
d.检查盾构机内各灯具、报警器等易损坏的设备是否齐全完好。
e.检查台车上的各电缆固定情况，接头是否有进水、受潮现象。
f.检查台车上的各种电器运转情况和各电气仪表的读数。
盾构机长时间存放保养方案一、机械系统1、设备存放地点场地围墙、大门、监控完好。
设备使用方木垫高，防止在存放过程中因地面下沉而造成的设备倾斜锈蚀。
场地排水通畅、备用应急污水泵抽排积水。
日常巡查通道通畅、铺碎石。
2、刀盘整体平放，用方木垫高，不得与泥土接触（离地面约20cm）。
刀具拆卸涂抹黄油防锈、装箱保管。
刀盘露出的连接法兰面、连接孔、刀箱等机加面需涂抹防锈剂，刀盘整体用防水雨布包扎好。
内部放置生石灰3袋防潮（每袋10kg），生石灰用布袋包裹两层扎小孔若干。
3、前盾（包括主驱动、人舱）1）整体平放，用方木垫高，不得与泥土接触（离地面约20cm)。
前盾（包括主驱动）连接法兰面、连接孔位置涂抹黄油防锈。
盾壳清理后涂刷防锈漆，设备整体用防水雨布包扎好，防水布中间支高，防止中间积水。
内部放置生石灰3袋防潮（每袋10kg），生石灰用布袋包裹两层扎小孔若干。
2）人舱内部清理干净，放置干燥剂（硅胶），关好人舱门。
4、中盾中盾整体平放，用方木垫高，不得与泥土接触（离地面约20cm)。
因拆机露出的法兰面、连接孔、铰接等机加面需涂抹防锈剂，设备整体用防水雨布包扎好，防水布中间支高，防止中间积水。
内部放置生石灰3袋防潮（每袋10kg），生石灰用布袋包裹两层扎小孔若干。
5、盾尾1）盾尾整体平放，用方木垫高，不得与泥土接触（离地面约20cm)。
因拆机露出连接法兰面、连接孔、铰接、止浆板位置涂抹黄油防锈。
设备整体用防水雨布包扎好，防水布中间支高，防止中间积水。
内部放置生石灰3袋防潮（每袋10kg），生石灰用布袋包裹两层扎小孔若干。
2）铰接密封放置在盾尾密封槽内，清洗干净，表面涂抹润滑油脂，再用保鲜膜包扎好；3）止浆板处涂抹防锈剂；4）盾尾注浆管路需清理干净，端口使用油脂等进行封堵；5）盾尾密封油脂管道充满盾尾油脂；6、管片拼装机管片拼装机工装安装好，整体平放，再用方木垫高，不得与泥土接触（离地面约20cm)。
因拆机露出的法兰面、连接孔等机加面需涂抹防锈剂，管片拼装机整体用防水雨布包扎好，防水布中间支高，防止中间积水。
盾构施工后配套维修保养总结盾构掘进施工是一个循环往复的流水线作业流程，盾构机每掘进一环需完成一个工序循环。
一环掘进完成后需运输渣土，吊运至地面，砂浆需输送至砂浆车上、地面管片需要吊至电机车上并运输进隧道。
盾构后配套设备是保障盾构机顺利推进的重要组成部分，隧道掘进的效率很大程度上取决于后配套设备的运行情况。
盾构施工后配套设备主要有：龙门吊、变频机车组（含渣车、管片车、砂浆车）、搅拌站、叉车、装载机、通风机等设备，后配套设备具有种类多，同种类数量少等特点，因此后配套各种设备维护保养工作需要针对各设备特性单独开展，具体维修保养工作总结如下：一、电机车及渣土车、管片车、砂浆车电机车及渣土车、管片车、砂浆车维保工作主要有：1、检查行走减速器油位2、检查空压机油位、空气滤芯器、皮带，及时排污3、检查电池蒸馏水液位及健康状态4、检查控制室各种仪表显示是否正常5、检查各种电气接头、气缸是否漏气6、检查车轮轴承、传动轴是否加注润滑油7、检查制动闸瓦磨损情况、制动臂活动情况，及防溜车装置是否正常工作8、检查各建构件是否有开裂脱焊问题，及时进行修复。
9、日常设备整体清理工作在做好设备维保工作的同时要着重加强对钢轨养护，及时固定轨枕，定期检查调整轨距，清理轨道面油泥。
二、砂浆拌和站砂浆拌和站维保工作主要有：1、对于机械部分的保养和维护（1）配料机构的检查、调整和清理（2）粉料供给系统的清理（3）搅拌机各传动系统的润滑，各连接件的紧固及搅拌机内部清理（4）检查空压机油位、空气滤芯器、皮带，及时排污（5）检查汽缸与电磁阀运行状况2、对于电气控制系统的维护和保养（1）检查各电气连接件紧固情况，电器元件的接触点和固定情况，防尘、防潮的安全防护措施。
（2）检查称量系统各个组成部分连接件紧固情况，电器元件的接触点和固定情况，防尘和防潮的安全防护及防雷击和电焊电流烧毁的预防措施。
三、门式起重机门式起重机维保工作主要有：1、桥架及其主要构件起重机的桥架及其主要金属结构件，应每年进行一次全面检查。
盾构机维修保养管理制度
为了确保盾构机能良好的运行保证正常的掘进，必须对盾构机及后配套设备进行日常和定期的保养与维修。
盾构机的保养与维修必须坚持“预防为主、经常检测、强制保养、养修并重的原则，由专业人员进行保养与维修。
盾构机的维修保养管理具体如下：
1.盾构机实行日常保养与定期保养相结合的维修保养体系。
按照盾构生产厂家提供的设备说明书要求定期进行盾构及配套设备的保养维修。
2.盾构的保养与维修计划为强制性计划，是工程进度、质量、安全的重要保证，必须严格安照检查保养项目执行。
3.盾构及其配套设备不得带故障作业，出现故障应及时解决和上报盾构部。
盾构长期停止运行时，仍需实施保养维护。
4.每月对盾构机各系统进行评审，对设备的管、用、养、修各环节的状态进行充分评审，总结当月设备管理状况，提出相应措施进行改善。
5.盾构的保养每日都有固定班次对盾构机进行维修保养工作。
6.维修人员上岗前，必须经过相关专业的培训。
盾构的维修工作必须在确保安全的前提下进行。
7.盾构机的保养与维修工作，必须做好详细记录。
在维保工作完成后，当班监督维修保养监督人员和施工队维修保养班人员必须在保养维修记录表上签字确认。
8.维修保养人员工作必须严谨细心，对维修保养工作认真负责。

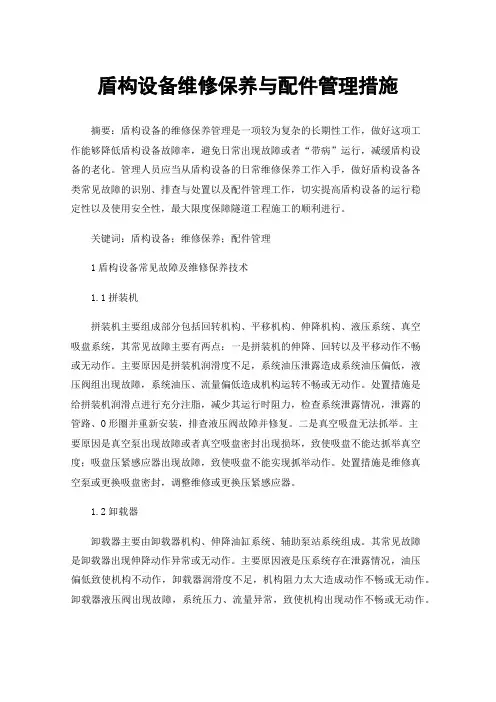

盾构设备维修保养与配件管理措施摘要：盾构设备是一种集传感、液压、电气、机械、信息等技术于一体的高技术、高效率的专业工程机械，在铁路、水电、地铁等复杂隧道及其他地下结构中得到了广泛应用。
鉴于盾构设备施工速度快，控制环节多，自动化程度高，因此，加强对盾构设备和其配件的养护就显得尤为重要。
关键词：盾构机；维修保养；配件管理1盾构设备基本工作原理分析盾构设备是一种用于隧道挖掘的专业设备，简称“盾构机”。
现代盾构机集光学、机械、电气、液压、传感、信息技术为一体，拥有开挖，搬运，组装隧道衬砌等功能。
以现代信息技术为支撑，盾构设备正朝着信息化方向发展。
在地铁建设中，盾构机的基本工作原理为：沿隧道轴线方向，以一圆筒形结构为主体，开挖土层。
对盾构机的维修与保养，必须有一批具有较高技术水平、有一定工作经验的工程师来进行管理与指导。
在进行设备更换、调试时，需进行一系列的程序。
针对某些重要零部件的替换，需要召开专家小组进行研究和决策，并制订出一套合理的零部件使用管理方案。
对某些重要和新制作零件的加工，应该在专业人员的指导下进行，按照相关标准进行使用。
维护部件的拆卸，确认，维护，分配，装配和调试都必须严格遵守技术规范。
在配件的安装和调试时，必须加入一定的润滑油，并遵循清洗油污，去除锈迹和涂装工艺的要求。
在盾构拆解完成后，需对其部件进行检查，以确定其维修方案及具体的操作方案。
2盾构设备常见故障分析2.1刀座和面板磨损问题当盾构设备在隧道中正常运转时，其动力主要是由后方的驱动系统来驱动；与此同时，在液压马达的带动下，刀盘不停地转动，切削岩层，将挖出的土送入土槽，然后再将其输送到隧道外面，从而实现了掘进。
但是，由于滚刀、切刀、刮刀在硬质地层中长期使用，或者受到撞击，其磨损程度较大，致使刀具底座、刀盘等与硬质地层发生直接接触，引起刀具底座、刀盘等的损伤，甚至使设备无法正常运行。
在这种情况下，需要对其进行及时的替换。
2.2液压推进系统发生泄漏问题在使用盾构机时，由于其本身的故障造成了施工中断，影响了工程的进度。
