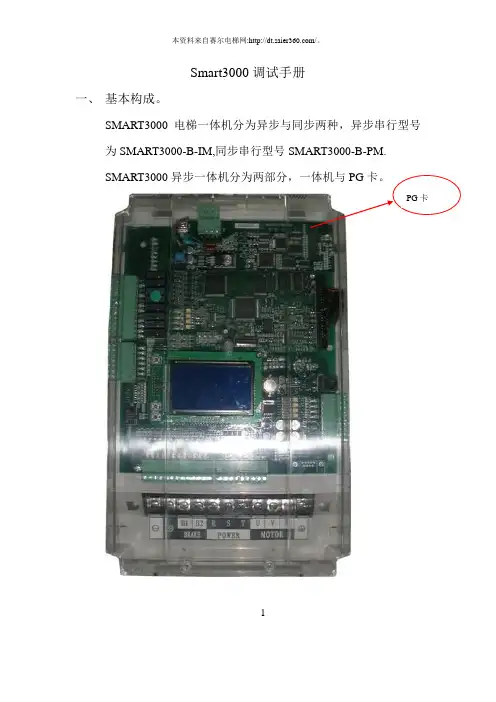

Smart3000调试手册一、基本构成。
SMART3000电梯一体机分为异步与同步两种，异步串行型号为SMART3000-B-IM,同步串行型号SMART3000-B-PM.SMART30001异步PG卡接收编码器类型为push pull(推挽输出型)电压10~30V.SMART3000同步型使用编码器类型及接线：2二、 操作说明。
数位操作器按键说明：三、 调试步骤。
1.外围线路检查。
1.1 电气装配检查及确认1.11检查下列接线是否按图接线正确。
（1）电梯总电源箱至控制柜R0，S0，T0 的三相进线。
（2）主机抱闸线圈至控制柜中相应的端子接线正确无误。
（3）控制柜输出三相U 、V 、W 至主机马达三相进线的接线。
（4）主机编码器与控制柜中变频器的12V 、0V 、A 、B 间的接线。
（5）安全回路是否为通路。
3LCD 显示区LCD 显示区：运行状态及模式表示LED操作按键指令区数字操作器的各部名称和功能（6）门锁回路是否为通路。
（7）轿顶接线应正确。
（8）检修回路通断逻辑正确。
（9）门机电源及信号接线正确。
（10）轿厢CAN BUS 通讯回路接线正确。
（11）井道CAN BUS 通讯回路接线正确。
a.确认轿内显示板上的JC1跨线是否接上。
b.确认最低层外呼控制板ME-LIFT-HC-VE1(VE2)等板上的JC1跨线是否接上。
c.只接井道通讯模块等，其阻值应为120Ω左右。
d.只接轿厢通讯模块等，其阻值应为120Ω左右。
e.全部井道和轿厢通讯模块接上后，其阻值应为60Ω左右1.2.检查马达三相间的电阻是否平衡。
1.3.各种接地检查（1）以下检查要求各测量端子及部位与PE（总进线接地端，以下简称PE）的电阻接近无穷大。
a. 三相进线R0、S0、T0 与PE 之间b. 24V+、24V-、CANH、CANL之间c.马达三相U、V、W 与PE 之间d.旋转编码器12V、A、B、OV 与PE 之间e.变频器及制动单元上各信号端子及动力电端子与PE 之间f.安全回路及门锁回路中的中间接线的端子与PE 之间g.检修回路中的端子与PE 之间以上检查中若发现电阻值偏小，请立即检查，找出故障，修复后才能继续调试。

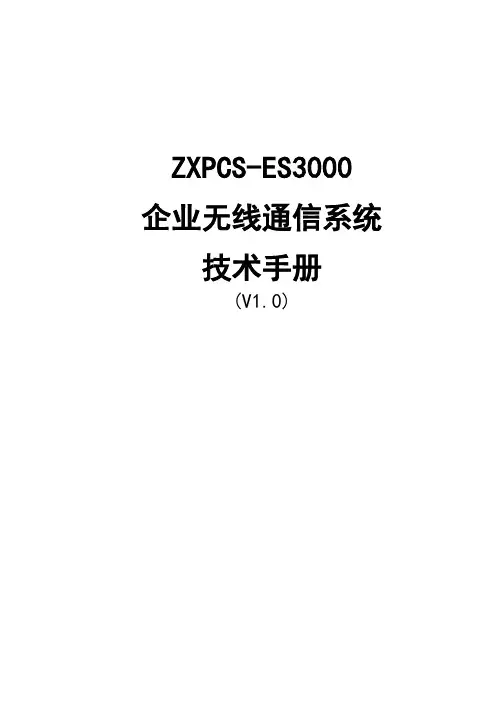

ZXPCS-ES3000 企业无线通信系统技术手册(V1.0)目录1总体介绍 (2)1.1概述 (2)1.2系统特点 (3)1.3系统容量 (4)2系统组成 (4)2.1综合接入控制器EIAC (4)2.1.1 控制模块 (5)2.1.2 资源模块 (6)2.1.3 接口模块 (6)2.1.3交换网络结构 (7)2.2基站控制器CSC (8)2.3基站CS (9)2.4调度台结构 (9)4主要业务功能 (10)4.1交换业务功能 (10)4.2固定分机附加功能 (11)4.3移动分机功能 (15)4.4话务台功能 (15)4.5调度功能 (15)4.6调度单及计费功能 (16)4.7维护管理功能 (16)5 接口及组网 (20)5.1中继接口种类 (20)5.2用户接口种类 (21)5.2入网方式 (21)5.3特殊组网 (22)5.4多机并联 (24)6主要技术性能指标 (25)6.1编号方案 (25)6.2信令配合 (25)6.3铃流及信号音 (26)6.4复原控制方式 (26)6.5时间监视 (26)6.6过负荷控制 (26)6.7时钟和网同步 (26)6.8告警功能 (26)6.9主要传输参数 (27)6.10群时延 (27)6.11杂音 (27)6.12串音衰耗 (27)6.13话务处理能力 (27)6.14呼损 (28)6.15可靠性指标 (28)6.16电源与接地 (28)6.17环境要求 (30)7机械结构 (30)7.1企业综合接入控制器结构 (30)7.2基站控制器结构 (33)7.3基站结构 (34)7.4调度台结构 (39)1总体介绍1.1概述ZXPCS ES3000企业无线通讯系统是中兴通讯依托ZXPCS移动通讯系统（小灵通）、ZXJ10局用交换机的技术基础，自行开发研制的新一代企业级无线通信产品。
ES3000系统各项技术、性能和指标均符合邮电部对电话交换设备及调度设备的要求，符合PHS移动通讯系统的STD-28空中接口协议。
西奥DO3000Easy-con门机简单调试奥的斯DO3000Easy-con-TJarless-Con门机调试全系列奥的斯及西奥系列服务器查看故障及清除故障西奥SMART同步机轿厢意外移动测试/抱闸⼒矩测试说明西奥调试服务器及系统菜单说明培训（上）西奥调试服务器及系统菜单说明培训（中）西奥调试服务器及系统菜单说明培训（下）西奥系列新增UCMP功能故障排查及解决⽅法西奥SMART井道⾃学习⽅法西奥系列功能参数设置(上)西奥系列常见驱动故障及排除⽅法(上)西奥系列常见驱动故障及排除⽅法(中)西奥系列常见驱动故障及排除⽅法(下)西奥系列查看主板故障及驱动故障清除及常见闪烁的信息西奥系列RS32板轿厢通讯板I/O地址设置外呼板I/O地址设置I/O地址取反设置西奥SMART主板端⼦介绍服务器菜单培训(上)西奥SMART板服务器介绍常⽤的状态输⼊输出信号(中)西奥SMART板⼩键盘介绍说明抱闸⼒矩检测测试⽅法西奥系列ALMCB板HAMCB板井道⾃学习⽅法步骤西奥SMART板⼩键盘使⽤说明菜单西奥系列IO地址设置服务使⽤介绍西奥系列ALMCB和HAMCB板介绍西奥系列主板数码管显⽰AL030操作模式说明西奥系列主板数码管显⽰ER333驱动故障码表西奥SMART主板数码管显⽰Err63驱动故障码表杭州西奥SMART优耐得UCMP测试⽅法和故障码西⼦奥的斯AMCB2板说明及井道⾃⼰学习⽅法⼀、门机介绍1.RS14板：接收从主板发来的开关门信号，发送给门机。
2.P1接⼝：门机开关门到位信号输出，发送给轿厢内通讯版（RS32板）拨码：⽆服务器情况下，⽤于门机的调试（详见门机说明）。
⼆、⽤服务调试门机调试步骤1.M3311，Run comd source更改为02.⼿动开门到门宽⼀半位置，输⼊M332,进⾏门电机⾓度识别。
3.输⼊M334，进⾏门宽⾃学习，门机会先关门到位后，在开门到位，最后再关门到位，门机学习结束，如⽅向不正确可以更改拨码开关1 的位置。
Standard3000中⽂操作⼿册part13.6. 電箱/控制器3.6.1. 技術資料y尺⼨(寬×⾧×⾼) 205×340×345 mm3000W y輸出功率 1000/2000/50/60Hz，y電源供應 230V,單相電源y溝通介⾯ RS232y LCD顯⽰螢幕 16⾏×40字y參數資料庫32組焊接參數y加⼯資料庫儲存最近25組焊接資料y重量約16 kg本電箱達到下列⼯業安全規定所需標準：y EN 61000-6-4 EMVy EN 61000-6-2 EMVy EN 55011 class A/group 1y Low voltage guidelines 73/23/ EWG4 操作前注意事項4.1. 連接電源與機器各部分請完成以下步驟使機器準備就緒：1.固定壓機上的⼯作檯2.連接壓機與電箱之間的電線注意：電源線請務必接地。
3.將壓機上之電線插⼊電箱背⾯插座：1壓機2雙⼿起動開關3RF (與換能器連接)4電源4.1.1. 主動溝通裝置5RS232插座 (9孔D-sub插座)6數位輸⼊ (25孔D-sub插座，序列埠)7數位輸出 (25孔D-sub插座，序列埠)其他資料請⾒第⼋章”資料分析”，插座配置請⾒第九章”主動溝通與信號傳送”。
4.1.2. 壓縮空氣源：最⼤7 bar；105 psi依下列指⽰轉動壓縮空氣閥(21)：4.將壓縮空氣喉(21a)與壓縮空氣供應源連接。
5.將壓縮空氣閥(21)轉⾄⼯作位置。
注意：若輸⼊壓縮空氣壓⼒⼤於7 bar，附加安全氣閥會⾃動開啟釋放過多的空氣壓⼒。
4.1.3. 裝備隔⾳罩SSK-H1ADG電箱電源2數位輸⼊ (25孔D-sub插座，序列埠) 3數位輸出 (25孔D-sub插座，序列埠) 4壓機5雙⼿起動開關6RF (與換能器連接)拆除隔⾳罩後⽅⾯板可調整壓機，卸除或裝備隔⾳罩。
4.2. 操作及顯⽰元件4.2.1. 壓機1 換能器外罩內藏超⾳波發振系統及電源線。

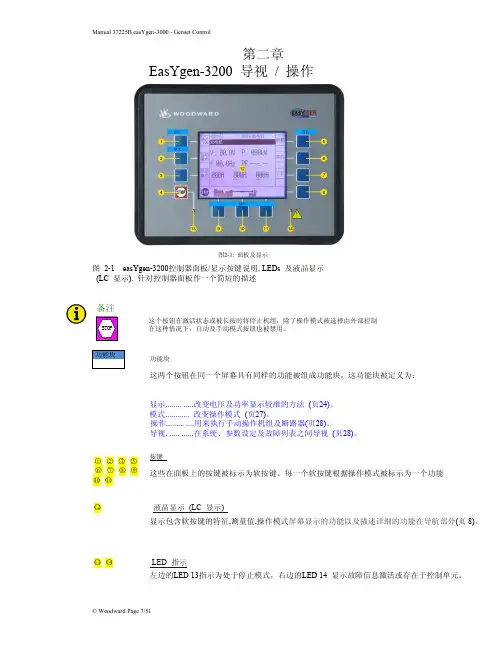

Manual 37225B easYgen-3000 - Genset Control第二章EasYgen-3200 导视/ 操作图2-1: 面板及显示23412图2-1 easYgen-3200控制器面板/显示按键说明, LEDs 及液晶显示(LC 显示). 针对控制器面板作一个简短的描述备注这个按钮在激活状态或被长按时将停止机组，除了操作模式被选择由外部控制在这种情况下，自动及手动模式按钮也被禁用。
