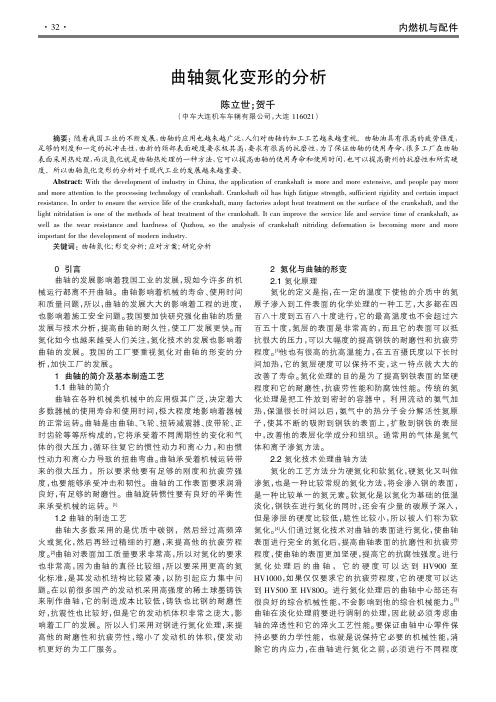

汽车曲轴的软氮化技术

0引言曲轴的发展影响着我国工业的发展，现如今许多的机械运行都离不开曲轴。

曲轴影响着机械的寿命、使用时间和质量问题，所以，曲轴的发展大大的影响着工程的进度，也影响着施工安全问题。

我国要加快研究强化曲轴的质量发展与技术分析，提高曲轴的耐久性，使工厂发展更快。

而氮化如今也越来越受人们关注，氮化技术的发展也影响着曲轴的发展。

我国的工厂要重视氮化对曲轴的形变的分析，加快工厂的发展。

1曲轴的简介及基本制造工艺1.1曲轴的简介曲轴在各种机械类机械中的应用极其广泛，决定着大多数器械的使用寿命和使用时间，极大程度地影响着器械的正常运转。

曲轴是由曲轴、飞轮、扭转减震器、皮带轮、正时齿轮等等所构成的，它将承受着不同周期性的变化和气体的很大压力，循环往复它的惯性动力和离心力，和由惯性动力和离心力导致的扭曲弯曲。

曲轴承受着机械运转带来的很大压力，所以要求他要有足够的刚度和抗疲劳强度，也要能够承受冲击和韧性。

曲轴的工作表面要求润滑良好，有足够的耐磨性。

曲轴旋转惯性要有良好的平衡性来承受机械的运转。

[1]1.2曲轴的制造工艺曲轴大多数采用的是优质中碳钢，然后经过高频淬火或氮化，然后再经过精细的打磨，来提高他的抗疲劳程度。

[2]曲轴对表面加工质量要求非常高，所以对氮化的要求也非常高，因为曲轴的直径比较细，所以要采用更高的氮化标准，是其发动机结构比较紧凑，以防引起应力集中问题。

在以前很多国产的发动机采用高强度的稀土球墨铸铁来制作曲轴，它的制造成本比较低，铸铁也比钢的耐磨性好，抗震性也比较好，但是它的发动机体积非常之庞大，影响着工厂的发展。

所以人们采用对钢进行氮化处理，来提高他的耐磨性和抗疲劳性，缩小了发动机的体积，使发动机更好的为工厂服务。

2氮化与曲轴的形变2.1氮化原理氮化的定义是指，在一定的温度下使他的介质中的氮原子渗入到工件表面的化学处理的一种工艺，大多都在四百八十度到五百八十度进行，它的最高温度也不会超过六百五十度，氮层的表面是非常高的，而且它的表面可以抵抗很大的压力，可以大幅度的提高钢铁的耐磨性和抗疲劳程度。

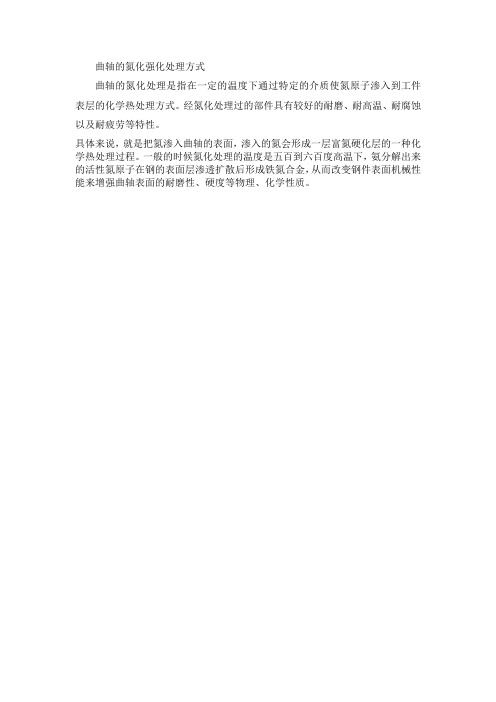

曲轴的氮化强化处理方式
曲轴的氮化处理是指在一定的温度下通过特定的介质使氮原子渗入到工件表层的化学热处理方式。

经氮化处理过的部件具有较好的耐磨、耐高温、耐腐蚀以及耐疲劳等特性。

具体来说，就是把氮渗入曲轴的表面，渗入的氮会形成一层富氮硬化层的一种化学热处理过程。

一般的时候氮化处理的温度是五百到六百度高温下，氨分解出来的活性氮原子在钢的表面层渗透扩散后形成铁氮合金，从而改变钢件表面机械性能来增强曲轴表面的耐磨性、硬度等物理、化学性质。

作者： 方涛平;方彩娟;孙建章
作者机构： 长沙水电师院;济南职业大学;济南职业大学
出版物刊名： 长沙理工大学学报：社会科学版
页码： 77-83页
主题词： 气体软氮化;催渗;软氮化层
摘要：柴油机的珠墨铸铁曲轴系重要零件,气体软氮化应用到球墨铸铁领域还是一种新工艺,而且比中频淬火效果好,提高了曲轴的抗疲劳和抗磨损的能力。

本文对气体软氮化的基本原理、设备、工艺参数的选择和催渗方法进行了探讨,对软氮化后曲轴的尺寸形状误差、光洁度和机械性能的提高等进行了较详细的试验、分析和比较,结果,经气体软氮化后的曲轴不但尺寸形站误差符合图纸要求外,而且抛去轻微氧化层后光洁度还略有提高,曲轴安全系数由1.3～1.6提高到1.70～1.77,并且一般不再发生疲劳断(?),使用寿命比原来寿命增加3.32倍以上。

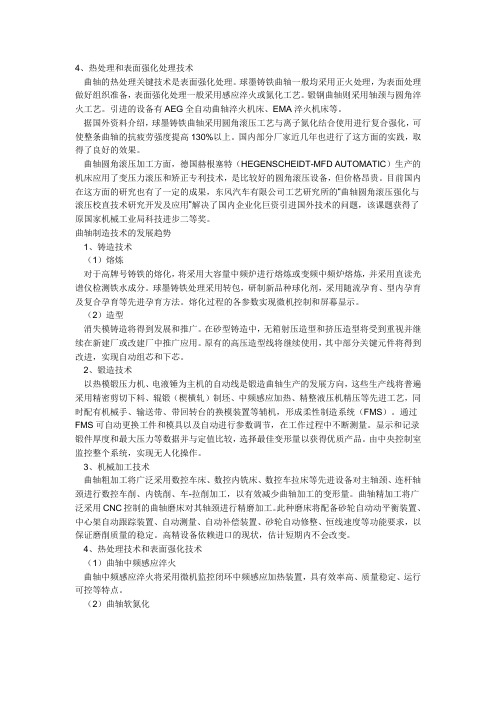

4、热处理和表面强化处理技术曲轴的热处理关键技术是表面强化处理。

球墨铸铁曲轴一般均采用正火处理，为表面处理做好组织准备，表面强化处理一般采用感应淬火或氮化工艺。

锻钢曲轴则采用轴颈与圆角淬火工艺。

引进的设备有AEG全自动曲轴淬火机床、EMA淬火机床等。

据国外资料介绍，球墨铸铁曲轴采用圆角滚压工艺与离子氮化结合使用进行复合强化，可使整条曲轴的抗疲劳强度提高130%以上。

国内部分厂家近几年也进行了这方面的实践，取得了良好的效果。

曲轴圆角滚压加工方面，德国赫根塞特（HEGENSCHEIDT-MFD AUTOMATIC）生产的机床应用了变压力滚压和矫正专利技术，是比较好的圆角滚压设备，但价格昂贵。

目前国内在这方面的研究也有了一定的成果，东风汽车有限公司工艺研究所的“曲轴圆角滚压强化与滚压校直技术研究开发及应用”解决了国内企业化巨资引进国外技术的问题，该课题获得了原国家机械工业局科技进步二等奖。

曲轴制造技术的发展趋势1、铸造技术（1）熔炼对于高牌号铸铁的熔化，将采用大容量中频炉进行熔炼或变频中频炉熔炼，并采用直读光谱仪检测铁水成分。

球墨铸铁处理采用转包，研制新品种球化剂，采用随流孕育、型内孕育及复合孕育等先进孕育方法。

熔化过程的各参数实现微机控制和屏幕显示。

（2）造型消失模铸造将得到发展和推广。

在砂型铸造中，无箱射压造型和挤压造型将受到重视并继续在新建厂或改建厂中推广应用。

原有的高压造型线将继续使用，其中部分关键元件将得到改进，实现自动组芯和下芯。

2、锻造技术以热模锻压力机、电液锤为主机的自动线是锻造曲轴生产的发展方向，这些生产线将普遍采用精密剪切下料、辊锻（楔横轧）制坯、中频感应加热、精整液压机精压等先进工艺，同时配有机械手、输送带、带回转台的换模装置等辅机，形成柔性制造系统（FMS）。

通过FMS可自动更换工件和模具以及自动进行参数调节，在工作过程中不断测量。

显示和记录锻件厚度和最大压力等数据并与定值比较，选择最佳变形量以获得优质产品。

氮化处理优化技术在机械零部件制造中的应用分析氮化处理是一种常见的表面处理工艺，通过在材料表面形成氮化物层，不仅可以提高材料的硬度和耐磨性，还可以改善材料的耐腐蚀性能。

在机械零部件制造中，氮化处理优化技术的应用已经成为了一个重要的工艺。

首先，氮化处理可以显著提高机械零部件的硬度。

硬度是材料抵抗压痕、抵抗剪切和抵抗磨损的能力。

通过氮化处理，物体表面的硬度可以提高数倍甚至数十倍，从而显著改善了机械零部件的耐磨性能。

例如，在高速旋转的机械部件表面进行氮化处理，可以使其表面的硬度达到1000-1200HV，这种硬度甚至接近或超过硬质合金。

这样一来，在摩擦、磨损和冲蚀等环境中，氮化处理的机械零部件比常规材料具有更长的使用寿命。

其次，氮化处理还可以提高机械零部件的耐腐蚀性能。

机械零部件常常处于高温、高压、酸碱等腐蚀性环境中，表面的腐蚀会导致零部件的失效。

经过氮化处理，可以在材料表面形成一层致密的氮化物层，能够有效地阻挡腐蚀介质的侵蚀，从而提高了材料的耐腐蚀性能。

例如，在石油、化工等领域中，常常使用经过氮化处理的零部件，以提高其在腐蚀性介质中的使用寿命。

然后，氮化处理还可以改善机械零部件的表面质量。

氮化处理可以减少材料表面的粗糙度，提高其光洁度和平整度。

这对于一些对表面质量要求较高的机械零部件来说尤为重要。

例如，一些高精度的传感器、光学仪器等，经过氮化处理后，其表面质量可以达到镜面效果，提高了仪器的精度和灵敏度。

最后，氮化处理优化技术还可以改善机械零部件的工作性能。

氮化处理可以在材料表面形成氮化物层，这种层具有较高的化学稳定性和热稳定性，可以提高零部件在高温、高压、高速等工作条件下的稳定性和可靠性。

例如，在汽车发动机中，使用经过氮化处理的曲轴、凸轮轴等重要零部件，可以提高其在高温高压环境下的工作性能，降低零部件失效和损坏的风险。

综上所述，氮化处理优化技术在机械零部件制造中的应用是非常广泛的，可以提高零部件的硬度和耐磨性，改善耐腐蚀性能，优化表面质量，提升工作性能，从而提高机械零部件的使用寿命和可靠性。

关于曲轴氮化问题规定
一、曲轴氮化硬度测量要求及计算：
1、曲轴氮化后抛光至表面光滑，不应有氧化皮及外来污物；
2、使用维氏硬度计测量的规定与要求：
a、测量所用的试验力为49.05N（5Kgf）。

b、曲轴支承面、压头表面及测量平台应清洁，曲轴应稳固地放置于测量平台上，在测量过程中不得发生位移和变形。

c、加载力应均匀平稳地施加，不得有冲击与振动。

加载力作用方向应与作用平面垂直。

d、加载力的保持时间一般约为10s。

e、在一般情况下，每个曲轴至少测三点。

f、根据压痕对角线平均长度值用《负荷5kg表1-1》，算得硬度值；因为仪器的原因，所以添加修正系数。

其中修正系数目前是 1.025。

（修正系数=标准样块（458HV5）硬度值/维氏硬度计测得的硬度值。

）
3、曲轴氮化硬度要求：
二、曲轴氮化外观异常处理：
1、曲轴氮化后表面有锈斑或者颜色不正常时，各金加工车间抛光操作者请勿拖回车间抛光。

2、热处理车间操作者将有锈斑或者颜色不正常的曲轴告诉主任兼检验员王洪军，让其按安排重新氮化，若遇特殊情况不重新氮化要流下去需向全质办申请办理相关手续同意，但通知各车间抛光操作者用旧砂带抛光。

质检部：
全质办：
日期：。

曲轴的离子氮化工艺现状与处理其他氮化零件相类似，曲轴的离子氮化工艺一般要经过打弧，升温，保温，冷却等4个阶段，包括出装炉，大致耗时18个小时。

不同的厂家在离子氮化工艺上略有不同。

关于变形，只要时效处理好(大约2～4小时)，均匀升温就可保证变形较小，潍坊柴油机厂的氮化曲轴轴向跳动一般不超过3丝。

关于软氮化，大连柴油机厂采纳氨气加丙酮的办法，保温时间为5小时左右据反映离子软氮化比氮化变形要稍大一些，依据我们在东风汽车制造厂处理通道板及驱动环的经验来看，采纳氨气加丙烷气作离子软氮化处理，工艺过程更轻易控制。

近所研制的大功率脉冲电源，均匀功率已在120A以上，已完全能满足150KW炉体进行氮化的要求。

新的脉冲电源经考核比过往的电源其稳定性可靠性更好。

由于省往了限流电阻，仅此一项就可节电约为20%，加之脉冲电源的其他特点，在一定条件下，节电大可达50%。

采纳脉冲电源，打弧时间缩短，油孔可不堵使得辅装炉时间缩短，电源操纵简单，易于控制。

2曲轴离子软氮化工艺参数的理论范围就曲轴等离子体氮化技术而言，大多数厂家采纳了离子软氮化技术，其工艺参数的制定一般应遵循以下几项原则：1. 氮化温度的选择范围等离子体氮化就是利用真空辉光放电的方法把氮渗透金属表面形成FeN 的一种化学热处理方法。

在铁氮相图中，580℃为同素异晶转变点，低于580℃其组织为铁，高于580℃其组织转变为铁。

通常，进步处理温度有助于氮化物的形成和获得较深的渗层(在相同时间内)，这是由于扩散系数与温度的指数变化成正比。

但是，由于在铁中氮的扩散系数仅为铁中的1/4 ，当处理温度高于580℃时，渗层的增长反而减慢，因此，离子氮化的控制温度范围为520℃至580℃。

2. 软氮化温度的选择范围关于碳钢或铸铁或低合金钢，人们常采纳离子软氮化(低温碳、氮共渗)技术。

就大量的施行说明：氮化层的硬度和渗层与温度、时间、浓度有极值关系。

通常在氨气与丙酮之比为10:1，温度在560℃至580℃，时间在3至4小时之间，获得的硬度和渗层。
