污水水处理工艺流程
《污水水处理工艺流程》
污水处理是保护环境和人类健康的重要环节，它的工艺流程对于净化污水、减少环境污染具有重要意义。
下面是一个典型的污水处理工艺流程：
1. 预处理阶段：污水首先经过预处理，包括除沙和除渣等步骤。
在这个阶段，污水中的大颗粒杂质被去除，以防止对后续设备造成损坏。
2. 水解和酸化阶段：在这个阶段，污水中的有机物质被水解成可溶解的有机物，然后通过酸化反应，使得这些有机物进一步降解成有机酸。
3. 好氧生物处理阶段：在这个阶段，通过通气机将有机酸和其他污染物转化为二氧化碳和水，同时产生大量的生物泥。
这个阶段采用好氧生物处理工艺，利用厌氧细菌和氧气将有机物降解为无害的物质。
4. 混凝剂加入和絮凝沉淀阶段：在这个阶段，通过加入絮凝剂和混凝剂，使得污水中的悬浮物和胶体物质聚集成为较大的团簇，然后通过沉淀的方式使得这些团簇沉降到底部，清澈的水体上升到上层。
5. 过滤净化阶段：通过过滤装置，将底层的混凝沉淀出去，使得水质更加纯净。
6. 消毒阶段：最后一个阶段是消毒，通过加入适量的消毒剂，如氯化氯，对水中的细菌、病毒等微生物进行杀灭，保证出水的卫生。
这就是一个典型的污水处理工艺流程，通过这些步骤，最终能够实现对污水的有效处理，达到排放标准，保护环境和人类健康。
水处理厂工艺流程水处理厂是指对污水进行处理，使其达到排放标准，并能够循环利用。
水处理厂的工艺流程是根据不同的处理目标和处理对象而设计的，下面是一个典型的水处理厂工艺流程的简要介绍。
首先，污水进入水处理厂后首先进行除污工序。
这个工序通常包括粗网格过滤、细网格过滤和细颗粒物沉淀，用来去除污水中的大颗粒杂质和悬浮物。
接下来，经过前处理后的污水进入一沉管，并在此沉管中发生沉降，沉降池是为了去除污水中的悬浮物并将沉降物逐渐排除。
然后，污水进入生物处理单元进行生物处理。
这个工序通常是通过利用微生物的活性来分解有机物。
当然生物处理还可以分成好几个步骤，例如：曝气池，MBR池，生物颗粒池等。
它们的主要功能是分解有机物，同时将污水中的氨氮转化为氮气，达到去除氮磷的目的。
接下来，进入次级沉淀池进行次级沉淀。
这个工序的目的是去除污水中的胶体和残余悬浮物，使污水的浊度降低。
然后，污水进入深度处理单元进行深度处理。
这个工序对生物处理后的污水进行进一步的处理，主要是去除污水中的微量有机物、重金属、微生物和一些溶解状物质。
常用的工艺包括活性炭吸附、超滤、反渗透等。
最后，经过深度处理后的污水进入消毒工序进行消毒处理。
这个工序通过添加消毒剂，如余氯、二氧化氯或臭氧等，来杀灭或抑制污水中的细菌和其他病原体。
整个工艺流程的最后一步是疏水排放。
水处理厂处理好的水可以通过排水管道直接排放到河流或海洋中，也可以通过再利用工艺进行二次供水。
总之，水处理厂的工艺流程是一个经过多个阶段来逐步去除污水中各种杂质的过程。
每个阶段的具体工艺设计和运行条件都需要根据水质的特点和处理要求来确定。
同时，随着技术的不断发展，水处理厂的工艺流程也在不断改进，以达到更好的处理效果和资源利用效率。
给排水工艺中的污水处理工艺流程污水处理是现代社会中非常重要的环保工作之一。
在给排水工艺中，污水处理工艺流程是确保污水得到有效处理的关键。
本文将介绍一种常见的污水处理工艺流程，并详细阐述其各个环节的工作原理和操作步骤。
一、污水处理工艺流程概述污水处理工艺流程分为初级处理、中级处理和高级处理三个阶段。
初级处理主要是通过物理手段去除污水中的悬浮物、沉淀物和泥沙等；中级处理是利用生物方法去除污水中的有机物质；高级处理则通过化学处理来去除细菌、重金属等有害物质。
以下将分别介绍各个阶段的处理工艺。
二、初级处理初级处理的目标是去除污水中的固体颗粒和大部分悬浮物。
其主要工艺包括筛选和沉淀两个步骤。
1. 筛选筛选是通过网格、格栅等设备将污水中的较大颗粒和固体物质拦截下来，以避免对后续处理设备和管道的堵塞。
常用的筛选设备有格栅筛、旋流沉砂器等。
2. 沉淀经过筛选后的污水进入沉淀池，通过自由沉淀和加药沉淀的方式去除悬浮物和沉淀物。
自由沉淀是利用污水中悬浮颗粒的比重大于水的比重，使其自然沉淀至池底。
加药沉淀则是在污水中加入适量的絮凝剂，使悬浮物和沉淀物凝结成较大的颗粒后沉淀到底部。
三、中级处理中级处理的主要目标是去除污水中的有机物质，通过生物分解将有机物质转化为无机物质。
常见的中级处理工艺为活性污泥法和厌氧消化法。
1. 活性污泥法活性污泥法是利用活性污泥中的微生物分解污水中的有机物质。
该工艺通常包括接触氧化池、活性污泥池和沉淀池三个部分。
污水首先进入接触氧化池，在氧气的作用下部分有机物质得到氧化分解。
然后进入活性污泥池，活性污泥中的微生物继续分解有机物质。
最后进入沉淀池，通过自由沉淀去除活性污泥中的固体颗粒，得到清洁的出水。
2. 厌氧消化法厌氧消化法是在没有氧气的情况下，利用厌氧菌分解有机物质，产生沼气和沉淀物。
该工艺通常包括进料池、发酵池和沉淀池三个部分。
污水首先进入进料池，在此处进行预处理，去除可易分解的有机物质。

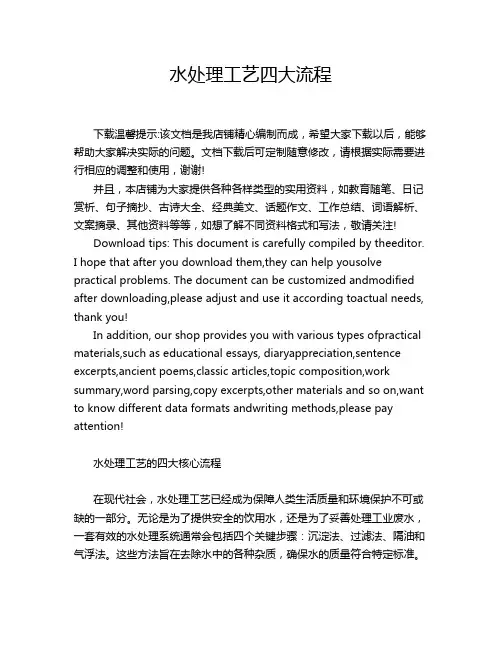

水处理工艺四大流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!水处理工艺的四大核心流程在现代社会，水处理工艺已经成为保障人类生活质量和环境保护不可或缺的一部分。
水处理工艺流程1. 引言水是生命之源，但大部分水源都需要经过处理才能成为安全、健康的饮用水或工业用水。
水处理工艺流程是指通过一系列的物理、化学和生物处理步骤，将原始水转变为符合特定要求的水质标准。
本文将介绍常见的水处理工艺流程及其基本步骤。
2. 净水工艺流程净水是指将原水中的杂质、有害物质除去，达到达到国家规定或客户特定要求的标准。
常见的净水工艺流程包括：2.1 水源处理水源处理是净水工艺流程的第一步，主要是通过水泵将原水从水源中提取出来，并进行初步的筛选去除大颗粒的悬浮物和可溶性物质。
2.2 混凝混凝是将原水中的细小悬浮物通过添加化学药剂形成较大的絮凝物，以便后续的过滤和沉淀处理。
常见的混凝剂有聚合氯化铝、聚合硫酸铁等。
2.3 沉淀沉淀是通过将混凝后的絮凝物沉降，在重力的作用下使其分离。
沉淀过程中，通过控制沉淀时间和沉淀器的设计，可实现较高效率的悬浮物去除。
2.4 过滤过滤是通过将水流经过一定粒径的滤料，进一步去除水中的悬浮物和残留的大颗粒杂质。
常用的过滤介质有石英砂、活性炭等。
2.5 活性炭吸附活性炭吸附是一种物理吸附过程，通过将水流经过具有高比表面积的活性炭，在其表面上吸附有机物质和某些无机物质。
2.6 臭氧氧化臭氧氧化是将臭氧气体溶解到水中，并利用其具有强氧化性的特点，将水中的有机物、细菌和病毒等消毒杂质氧化分解。
2.7 紫外线消毒紫外线消毒是利用紫外线的高能量和波长特性杀灭水中的细菌、病毒和其他微生物，以保证净水的卫生安全。
3. 污水处理工艺流程污水处理是将废水中的各种有害物质去除或转化，使其达到环境释放标准或可循环利用的水质标准。
常见的污水处理工艺流程包括：3.1 预处理预处理是污水处理的第一步，主要是通过网格、格栅和沉淀池等设备，将污水中的大颗粒、悬浮物等物质去除，防止对后续处理设备造成损害。
3.2 激活污泥法（A2O）激活污泥法是一种生物处理方法，通过在缺氧和好氧条件下操纵厌氧池、缺氧池和好氧池等区域，利用微生物降解有机物质并转化污水中的氨氮和磷酸盐等。
水处理设备工艺流程1.原水处理原水处理是水处理设备工艺流程的第一步，它主要是通过过滤去除水中的悬浮物、颗粒物和泥沙等物质。
常用的过滤方法包括自由过滤、压力过滤、沉淀过滤和多介质过滤等。
这一步的目的是减少水中的悬浮物浓度，降低后续处理过程的负担。
2.消毒处理消毒处理是为了杀灭水中的微生物，防止病原菌和致病微生物的传播。
常用的消毒方法包括氯消毒、臭氧消毒、紫外线消毒和电解消毒等。
这一步的目的是确保水的卫生安全，预防水中细菌、病毒和寄生虫的污染。
3.调整水质调整水质是为了改善水的化学性质，使其符合使用要求。
常用的调整方法包括pH调整、软化处理、氟化处理和除砷处理等。
这一步的目的是保证水的硬度、酸碱度和氟含量等参数达到合适的范围。
4.澄清沉淀澄清沉淀是为了去除水中的色度、浊度和溶解有机物等。
常用的澄清沉淀方法包括沉淀池沉淀、混凝沉淀和絮凝沉淀等。
这一步的目的是提高水的透明度和净化度，减少水中的悬浮物和有机物含量。
5.活性炭吸附活性炭吸附是为了去除水中的有机物、腐殖质和重金属等。
活性炭是一种具有良好吸附性能的吸附剂，可以有效去除水中的有机物和污染物。
这一步的目的是提高水的口感和净化度，去除异味和有害物质。
6.膜分离膜分离是一种高效的分离技术，可以将水中的溶解物、杂质和微生物有效分离。
常用的膜分离方法包括超滤、微滤、纳滤和反渗透等。
这一步的目的是提高水的净化度和浓缩度，去除微细颗粒和溶解物。
7.二次消毒二次消毒是为了杀灭水中残留的细菌和微生物，确保水的卫生安全。
常用的二次消毒方法包括氯消毒、臭氧消毒、紫外线消毒和电解消毒等。
这一步的目的是防止后续输送过程中再次污染，确保水质的持久稳定。
8.水质监测水质监测是对处理水质量的检测和监控，以确保处于合格的水质标准。
常用的水质监测参数包括pH值、浊度、溶解氧、总大肠菌群和重金属含量等。
这一步的目的是对整个水处理工艺进行综合评估和调整，确保水质符合要求。
以上是一个典型的水处理设备工艺流程，每一步都起着重要的作用，相互配合达到净化和消毒水质的目的。

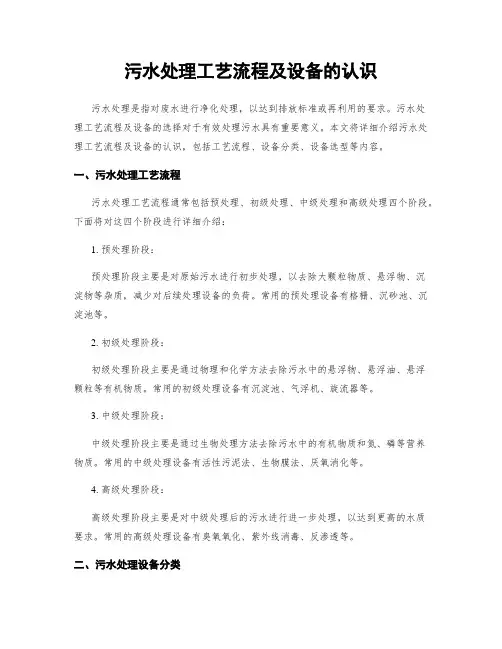

污水处理工艺流程及设备的认识污水处理是指对废水进行净化处理，以达到排放标准或再利用的要求。
污水处理工艺流程及设备的选择对于有效处理污水具有重要意义。
本文将详细介绍污水处理工艺流程及设备的认识，包括工艺流程、设备分类、设备选型等内容。
一、污水处理工艺流程污水处理工艺流程通常包括预处理、初级处理、中级处理和高级处理四个阶段。
下面将对这四个阶段进行详细介绍：1. 预处理阶段：预处理阶段主要是对原始污水进行初步处理，以去除大颗粒物质、悬浮物、沉淀物等杂质，减少对后续处理设备的负荷。
常用的预处理设备有格栅、沉砂池、沉淀池等。
2. 初级处理阶段：初级处理阶段主要是通过物理和化学方法去除污水中的悬浮物、悬浮油、悬浮颗粒等有机物质。
常用的初级处理设备有沉淀池、气浮机、旋流器等。
3. 中级处理阶段：中级处理阶段主要是通过生物处理方法去除污水中的有机物质和氮、磷等营养物质。
常用的中级处理设备有活性污泥法、生物膜法、厌氧消化等。
4. 高级处理阶段：高级处理阶段主要是对中级处理后的污水进行进一步处理，以达到更高的水质要求。
常用的高级处理设备有臭氧氧化、紫外线消毒、反渗透等。
二、污水处理设备分类根据不同的处理阶段和处理方法，污水处理设备可以分为以下几类：1. 机械设备：机械设备主要用于预处理和初级处理阶段，包括格栅、沉砂池、沉淀池、气浮机、旋流器等。
这些设备通过物理方法去除污水中的固体杂质和悬浮物质。
2. 生物处理设备：生物处理设备主要用于中级处理阶段，包括活性污泥法、生物膜法、厌氧消化等。
这些设备通过微生物的作用，将有机物质和营养物质转化为无害物质。
3. 高级处理设备：高级处理设备主要用于高级处理阶段，包括臭氧氧化、紫外线消毒、反渗透等。
这些设备通过化学或物理方法，进一步提高污水的净化效果。
三、污水处理设备选型在选择污水处理设备时，需要考虑以下几个因素：1. 处理规模：根据污水的处理规模确定设备的处理能力，确保设备能够满足实际需求。

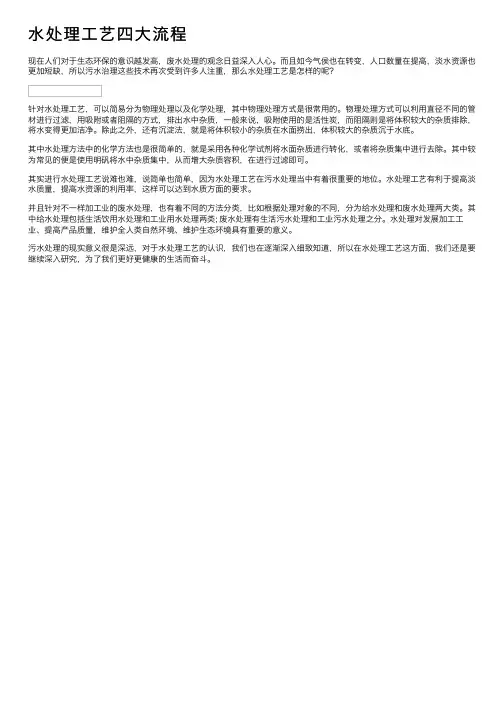

⽔处理⼯艺四⼤流程
现在⼈们对于⽣态环保的意识越发⾼，废⽔处理的观念⽇益深⼊⼈⼼。
⽽且如今⽓侯也在转变，⼈⼝数量在提⾼，淡⽔资源也更加短缺，所以污⽔治理这些技术再次受到许多⼈注重，那么⽔处理⼯艺是怎样的呢？
针对⽔处理⼯艺，可以简易分为物理处理以及化学处理，其中物理处理⽅式是很常⽤的。
物理处理⽅式可以利⽤直径不同的管材进⾏过滤，⽤吸附或者阻隔的⽅式，排出⽔中杂质，⼀般来说，吸附使⽤的是活性炭，⽽阻隔则是将体积较⼤的杂质排除，将⽔变得更加洁净。
除此之外，还有沉淀法，就是将体积较⼩的杂质在⽔⾯捞出，体积较⼤的杂质沉于⽔底。
其中⽔处理⽅法中的化学⽅法也是很简单的，就是采⽤各种化学试剂将⽔⾯杂质进⾏转化，或者将杂质集中进⾏去除。
其中较为常见的便是使⽤明矾将⽔中杂质集中，从⽽增⼤杂质容积，在进⾏过滤即可。
其实进⾏⽔处理⼯艺说难也难，说简单也简单，因为⽔处理⼯艺在污⽔处理当中有着很重要的地位。
⽔处理⼯艺有利于提⾼淡⽔质量，提⾼⽔资源的利⽤率，这样可以达到⽔质⽅⾯的要求。
并且针对不⼀样加⼯业的废⽔处理，也有着不同的⽅法分类，⽐如根据处理对象的不同，分为给⽔处理和废⽔处理两⼤类。
其中给⽔处理包括⽣活饮⽤⽔处理和⼯业⽤⽔处理两类; 废⽔处理有⽣活污⽔处理和⼯业污⽔处理之分。
⽔处理对发展加⼯⼯业、提⾼产品质量，维护全⼈类⾃然环境、维护⽣态环境具有重要的意义。
污⽔处理的现实意义很是深远，对于⽔处理⼯艺的认识，我们也在逐渐深⼊细致知道，所以在⽔处理⼯艺这⽅⾯，我们还是要继续深⼊研究，为了我们更好更健康的⽣活⽽奋⽃。
水处理工艺流程水处理工艺是指对水质进行处理的一系列技术流程，其目的是消除水中的污染物，使水达到特定的水质要求，以满足不同的用水需求。
水处理工艺流程通常包括预处理、混凝沉淀、过滤、消毒等环节。
下面将详细介绍水处理工艺的流程及其各个环节的作用。
首先是预处理环节。
预处理是水处理工艺的第一步，其目的是去除水中的杂质和悬浮物，以减少后续处理过程的负担。
预处理通常包括筛网过滤、沉淀沉降和调节水质等步骤。
筛网过滤是通过物理方法去除水中的大颗粒杂质，如树叶、泥沙等；沉淀沉降则是利用重力作用使悬浮物沉降到底部，从而净化水质。
接下来是混凝沉淀环节。
混凝是指向水中加入混凝剂，使悬浮物和胶体颗粒凝结成较大的颗粒，便于沉降或过滤。
常用的混凝剂有铝酸盐类和铁盐类等。
混凝后的水再经过沉淀，使凝聚后的颗粒沉降到底部，形成沉淀物。
这一环节的作用是进一步净化水质，减少水中的浊度和悬浮物含量。
然后是过滤环节。
过滤是将水通过过滤介质，去除水中的微小颗粒、胶体和有机物质的过程。
常用的过滤介质有砂滤、活性炭滤等。
通过过滤，可以有效去除水中的微小杂质和有机物，提高水质的透明度和净化度。
最后是消毒环节。
消毒是为了杀灭水中的细菌、病毒和其他病原微生物，以保证水质卫生安全。
常用的消毒方法有氯气消毒、臭氧消毒、紫外线消毒等。
通过消毒，可以有效杀灭水中的病原微生物，保证饮用水的安全性。
综上所述，水处理工艺流程包括预处理、混凝沉淀、过滤和消毒等环节，每个环节都起着重要的作用。
通过这些工艺流程，可以有效净化水质，使水达到特定的水质要求，满足不同的用水需求。
水处理工艺的完善与否直接关系到人们的生活用水安全和环境保护，因此在实际应用中需要严格按照标准要求进行操作，确保水处理工艺的有效性和稳定性。
❝ 水处理车间各岗位工艺流程水处理车间的岗位分为：❝ 一、新鲜水岗位❝ 二、循环水岗位（净化循环水、空分循环水、热电循环水、气化循环水） ❝ 三、化学水（脱盐水）岗位❝ 四、中水回用岗位❝ 五、污水岗位(二）、循环水岗位：循环水各系统的工作原理基本一样，只是冷却塔、过滤器个数不一样。
其中，净化合成循环水设计能力（处理水量）为40000m3/h ，规格为8×5000m3/h ，空分循环水设计能力为25000m3/h ，规格5×5000m3/h ，热点循环水设计能力为11000m3/h ，规格为2×5500m3/h ，气化循环水设计能力为❝ 1.新鲜水的岗位任务将原水经预处理水质达标后供给全厂生活生25000m3/h，规格为5×5000m3/h。
1.循环水的岗位任务净化、空分、热电、气化四套循环水系统主要任务是向各循环水装置提供合格水质，压力、温度、流量符合各工艺要求的冷却用循环水。
并根据工艺指标，对循环水进行加药及旁滤处理，负责循环水系统的操作与运行，确保循环循环水水质、水量、压力及温度等工艺指标在合格范围内。
2.工艺流程（结合图）以净化合成循环水为例：由厂外水处理厂处理过后的合格原水经由D426×8的生产给水管供入空分循环水系统，循环水泵从吸水池(V26201)将循环水送入D1220×12的主管网，经各支线到空分热交换器，循环水吸收工艺介质的热量后，依靠余压通过D1220×12的回水主管回到冷却塔塔顶，经塔内配水系统进入淋水填料蒸发、传导散热冷却后进塔下集水池，再进入循环水吸水池；另一部分经过循环水旁滤器过滤杂质后，进入循环水吸水池。
循环水在系统中损失的部分由厂区生产给水管、高浓盐水处理回用水管、中水处理回用水管及污水处理回用水管补入循环水池，旁滤器反洗废水进入反洗水集水池（V26102），经由反洗水回用水泵（P26104A-B）送入中水处理站，进行回用处理。
❝ 水处理车间各岗位工艺流程水处理车间的岗位分为：❝ 一、新鲜水岗位❝ 二、循环水岗位（净化循环水、空分循环水、热电循环水、气化循环水） ❝ 三、化学水（脱盐水）岗位❝ 四、中水回用岗位❝ 五、污水岗位(二）、循环水岗位：循环水各系统的工作原理基本一样，只是冷却塔、过滤器个数不一样。
其中，净化合成循环水设计能力（处理水量）为40000m3/h ，规格为8×5000m3/h ，空分循环水设计能力为25000m3/h ，规格5×5000m3/h ，热点循环水设计能力为11000m3/h ，规格为2×5500m3/h ，气化循环水设计能力为❝ 1.新鲜水的岗位任务将原水经预处理水质达标后供给全厂生活生产用水以及消防用水。
25000m3/h，规格为5×5000m3/h。
1.循环水的岗位任务净化、空分、热电、气化四套循环水系统主要任务是向各循环水装置提供合格水质，压力、温度、流量符合各工艺要求的冷却用循环水。
并根据工艺指标，对循环水进行加药及旁滤处理，负责循环水系统的操作与运行，确保循环循环水水质、水量、压力及温度等工艺指标在合格范围内。
2.工艺流程（结合图）以净化合成循环水为例：由厂外水处理厂处理过后的合格原水经由D426×8的生产给水管供入空分循环水系统，循环水泵从吸水池(V26201)将循环水送入D1220×12的主管网，经各支线到空分热交换器，循环水吸收工艺介质的热量后，依靠余压通过D1220×12的回水主管回到冷却塔塔顶，经塔内配水系统进入淋水填料蒸发、传导散热冷却后进塔下集水池，再进入循环水吸水池；另一部分经过循环水旁滤器过滤杂质后，进入循环水吸水池。
循环水在系统中损失的部分由厂区生产给水管、高浓盐水处理回用水管、中水处理回用水管及污水处理回用水管补入循环水池，旁滤器反洗废水进入反洗水集水池（V26102），经由反洗水回用水泵（P26104A-B）送入中水处理站，进行回用处理。
❝为保证循环水水质稳定，向循环水吸水池中投加硫酸、阻垢缓蚀剂（CLP-409）、阻垢缓蚀剂（CLP-401）、活性溴杀菌剂（固体、CLB-506）、非氧性剥离剂（CLB-503）。
❝ 3.主要工艺控制参数：净化合成循环水循环量为33073m3/h,最大用水量为37021m3/h，设计规模为40000m3/h。
补充水量:新鲜水补水量 108～73.5 m3/h❝污水回用补水量：230～295 m3/h❝中水回用补水量：202～235 m3/h❝温度:循环水温度：出水≤30℃、回水≤40℃❝压力:出水压力：≥0.4MPa.G，回水压力≥0.25MPa.G❝循环水运行的水质指标：❝项目：❝ pH（加酸）:7.5－8.3❝浊度 mg/L:<20❝总硬度（以CaCO3计） mg/L<1500❝ Ca2++总碱度（以CaCO3计） mg/L<200-1100❝ Cl- mg/L<1000❝总铁mg/L增加量<1.0❝总磷（以PO43-计） mg/L<2.0-2.5(扣除补充水中的总磷) ❝浓缩倍数K约4.0❝余氯mg/L<0.3~1.0❝（三）脱盐水岗位1.脱盐水岗位任务脱盐水岗位主要负责除盐水系统的操作与运行，将高位水池及原站经化学处理后，制成符合生产用水质指标的除盐水，然后分别供给电站锅炉和生产车间。
2. 主工艺流程外网来约0.5Mpa（g）新鲜水—高效纤维过滤器→自清洗过滤器—→超滤装置—→超滤水池—→超滤水泵—→保安过滤器—→高压泵（变频）—→反渗透装置—→除碳器—→中间水箱—→中间水泵—→混合离子交换器—→脱盐水箱（室外保温布置两台钢制防腐，单台有效容积2000立方米）—→脱盐水泵（变频）—→加氨—→用户。
❝脱盐水泵分为两种规格：脱盐水泵1（变频控制）：Q=50t/h, P=1.0MPa（g），常温台数：1+2台。
脱盐水泵2（变频控制）：Q=400t/h, P=0.4Mpa（g），常温台数：3+1台。
❝ 3.辅工艺流程反渗透装置浓水→浓水箱→浓水给水泵→浓水保安过滤器→浓水高压泵（变频）→浓水反渗透→除碳器→中间水箱所有可以回收水→调节池→提升泵（变频按平均流量运行0.25MPa）→全厂回用系统中和池→自吸式水泵0.35MPa—→全厂处理系统酸碱系统及再生系统（两套再生系统）4.脱盐水岗位的工艺流程（结合图）：新鲜水通过加助凝剂、絮凝剂、杀菌剂后的水以0.25Mpa的压力送入脱盐水，将浊度<5mg/l,SiO2<0.2mg/l的水经过高效纤维过滤器、给水加热器、自清洗过滤器、超滤装置等通过预处理除去水中的悬浮物、胶体以及Cl-使它的浊度<1mg/l的水通过保安过滤器、高压泵送往一级反渗透除去水中的无机盐，由于反渗透后的水中含有CO2将以游离态的形式存在于水中，H++CO2=HCO-3将会影响阴阳离子交换的效果，因此将反渗透的出水经过除碳器除去水中的CO2，将除去CO2的水进行阴阳离子交换器除去水中阴阳离子使SiO2<0.02mg/l.CD<0.2,Na+<0.1mg/l的合格的水通过加氨调节PH=8.8—9.2的水送往锅炉用户。
5.主要工艺设备简述：自清洗过滤器：自动清洗过滤器用在超滤装置前面去除大的颗粒，防止划伤、污堵膜元件。
过滤介质首先经过粗滤网滤掉大颗粒的杂质，然后到达细滤网将较小的颗粒杂质去除。
当细滤网内外差压达到0.5bar时，自动清洗。
完全靠系统管线内压力完成，无需外接动力供应。
过滤器过滤精度≤100μm。
过滤器为机电一体化设备，无需买方提供额外的电气、控制设备，包括运行所需的所有就地仪表、控制箱及控制阀门。
高效纤维过滤器：高效纤维过滤器采用纤维代替传统的石英砂、无烟煤等粒状填料，解决了粒状滤料粒径不能进一步缩小的限制的问题，使滤料直径在几十微米甚至几微米情况下，过滤阻力仍然很小。
设备由固定多孔板、活动多孔板、纤维束滤料、布气装置等组成。
活动孔板可上下移动，过滤时，在水力作用下，滤料顺水流方向空隙由大逐渐变小，纤维堆积密度变大，形成理想的过滤层面，其过滤过程既有纵向深层过滤，又有横向深层过滤，有效地提高了过滤精度和过滤速度；清洗时，使纤维达到疏松状态，同时在气泡聚散和水力冲洗过程中，纤维处于不断抖动状态，在水力和上升气泡的作用下，使滤料被清洗而得以再生。
超滤装置：超滤是一种液体切向流动和压力驱动的过滤过程，并按分子量大小来分离颗粒，几乎可截留所有的大分子物质和杂质。
本系统中超滤装置采用外压式中空纤维超滤膜，允许小分子物质和溶解性固体(无机盐)等通过，同时可去除所有颗粒、悬浮物、细菌、病菌和原生物、胶体(非活性炭、铁、铝等)、蛋白质、微生物和大分子有机物。
该装置采用间断反洗的方式，使颗粒难以在膜表面堆积，装置可获得长久的生产力，该装置可用普通的清洗剂清洗，恢复超滤膜的性能。
超滤膜组件材质采用PVDF，具有强度高、亲水性好、耐有机污染、耐酸碱等特点，出水满足后续设备的进水要求。
保安过滤器：主要目的是截留反渗透进水中可能存在的颗粒、胶体、悬浮物，以防止大颗粒物质进入高压泵和反渗透膜，造成机械损坏。
采用大滤芯保安过滤器，内装5µm滤芯，水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和孔隙中。
随着制水时间的增长，滤芯因截留物的污染，其运行阻力逐渐上升，当进、出水大于设定的压差（通常为0.1MPa）时当及时更换。
在正常工作情况下，可维持三个月以上的使用寿命。
反渗透脱盐装置：反渗透装置是除盐系统中的关键设备，装置利用膜分离技术除去水中绝大部分离子、SiO2等，大幅降低TDS。
RO是将原水中的一部分沿与膜垂直的方向通过膜，水中的盐类和其它有害物质将在膜表面浓缩，剩余一部分原水沿与膜平行的方向将浓缩的物质带走，在运行过程中自清洗。
膜组件的水通量越大，回收率越高则其膜表面浓缩的程度越高，由于浓缩作用，膜表面处的物质溶度与主体水流中物质浓度不同，产生浓差极化现象。
浓差极化会使膜表面盐的浓度高，增大膜的渗透压，引起盐透过率增大，为提高给水的压力而需要多消耗能量，此时采用清洗的方法进行恢复。
RO装置停运时，用产品水自动冲洗，以排出膜和管道中的高TDS浓水，使停运的膜组件完全浸泡在淡水中，确保RO膜得到有效保养。
反渗透装置由复合膜元件、玻璃钢压力容器、碳钢滑架和仪表控制柜组成。
反渗透装置配备就地控制盘，盘上安装各种就地仪表和控制按钮。
反渗透脱盐装置采用PLC控制，全自动运行。
反渗透系统中设有自动控制阀，可对反渗透进行停机保护和系统高、低压保护。
混合离子交换器：利用阴、阳离子交换树脂的交换作用，进一步去除反渗透产水中的阴、阳离子，经过混床的精处理，其产水水质可达到SiO2<20ug/L，电导率≤0.2us/cm。
除碳器:反渗透膜对CO2等气体的脱除率较低，这样造成RO产水的pH值较低，CO2含量较高，产水电导率高，腐蚀性增强。
CO2的存在会增加混床阴离子树脂的负担，影响产水水质。
因此，利用脱碳器去除反渗透产水中的游离CO2是十分必要的。
本系统采用鼓风式脱碳器，即来水从上部进入，经布水装置淋下，通过填料层后，从下部排入中间水箱。
用来除CO2的空气是由风机从脱碳器底部送入，通过填料层后由顶部排出。
在脱碳器中，由于填料的阻挡作用，从上面流下来的水被分散成许多小股水流、水滴或水膜，以增加空气与水的接触面积。
由于空气中的CO2的的量很少，它的分压约为大气压的0.03%，所以当空气和水接触时，水中CO2便会析出被空气带走，排至大气，使RO产水中的CO2含量≤5mg/L。
❝脱盐水系统的出水指标：❝(1)电导率 25℃≤us/cm 0.20❝Si02 <20ug/l❝（2）超滤系统产水水质特性：❝超滤总产水量不小于1920m3/ h（净出力）❝SDI ≤3❝浊度≤1.0 FTU❝系统的回收率：≥90%❝（3）RO预脱盐系统产水水质特性：❝系统脱盐率：❝一年内保证大于98%❝三年内保证大于95%❝一级反渗透系统设置6套❝一级反渗透系统水的回收率：≥75%❝一级反渗透总产水量1440m3/h❝浓水反渗透系统设置2套❝浓水反渗透系统水的回收率：≥60%❝浓水反渗透总产水量260m3/h❝三）中水岗位❝ 1.中水回用岗位的岗位任务本岗位主要任务是将脱盐水站排水和循环水排污水，处理至循环冷却水系统的补充标准。
用泵输送循环水系统补充地下管网，从而达到中水处理在回用的目的。
中水回用处理装置系统设计规模为4x200m3/h。
系统单套产水水量(24小时连续稳定出力)：≥ 130 m3/h；2.中水岗位工艺流程：来水 化学混凝沉淀 V型滤池 原水调节池 原水提升泵 叠片过滤器超滤装置 超滤产水池 超滤水泵 反渗透保安过滤器 反渗透高压泵 反渗透装置 反渗透产水池 产水加压泵 去循环水系统作为补充水本岗位主要是利用化学混凝沉淀池、滤池过滤、超滤、反渗透处理工艺，是原水(中水)经处理后经济合理地满足循环水补充水水质指标，来水通过总进水管道混合器与混凝剂加药泵排出药剂混合，进入化学混凝沉淀后经V型滤池，出水进入原水调节池，经原水加压泵送入叠片式过滤器来水经换热后进入超滤系统，反渗透系统处理用泵输送循环水系统补充水底下管网，从而达到中水处理回用的目的，这一系统含有除臭、脱色、灭菌等作用。
