氯氧镁水泥耐水改性剂的研究

柠檬酸对氯氧镁水泥的改性研究为了改善和增强氯氧镁水泥的基本性能，在氯氧镁水泥中添加适量的柠檬酸，本文研究了柠檬酸对氯氧镁水泥力学性能和抗潮返卤性能改善的规律。

实验结果表明，柠檬酸可提高氯氧镁水泥的性能，使氯氧镁水泥的强度提高，有效的抑制氯氧镁水泥的返卤，使得氯氧镁水泥的耐水性能有了较大的提高。

当柠檬酸的添加量为1%时，氯氧镁水泥的强度提高了63%；氯离子溶出率降低了38%；软化系数提高了22%。

标签：氯氧镁水泥；柠檬酸；抗潮返卤；抗压强度；氯离子0 前言氯氧镁水泥是一种特殊品种水泥，因它是由法国人索瑞尔（Sorel）于1867年发明[1]，所以又称索瑞尔水泥。

氯氧镁水泥是由MgO、MgCl2和H2O按照一定比例在常温条件下通过水化反应凝结硬化形成的坚硬固体[2-3]，与普通硅酸盐水泥相比，具有凝结硬化快、强度高、密度小、耐火性好等优点[4-5]，其应用前景广阔。

近十几年来，我国氯氧镁水泥制品的开发和应用在技术上有了较大的进步，相继开发了一些建材制品，如隔墙板、通风管、砌块等。

但由于其耐水性差、易开裂、易吸潮返卤，限制了其广泛的应用[6]。

生产氯氧镁水泥的主要原料是轻烧氧化镁粉和氯化镁溶液，这两种物质在体系中发生硬化反应，硬化反应过程的化学方程式为5MgO+MgCl2+13H2O=5Mg（OH）2MgCl2·8H2O，生成的主要物质为518结晶相[7]，当块体浸泡在水中时，会有游离的氯离子产生。

所以要解决氯氧镁水泥的吸潮返卤的弊病，就要减少游离氯化镁的产生，减少游离氯离子的产生[8-9]。

本文通过在氯氧镁水泥中添加柠檬酸，研究样品的力学性能变化规律和柠檬酸对氯离子的释放阻碍作用。

1 实验部分1.1 原料1.1.1 轻烧氧化镁（MgO）氧化镁是辽宁海城市某厂生产的轻烧氧化镁（MgO）主要性能指标见表1。

MgO 活性测定：采用WB/T 1019—2002标准水合法进行测定氧化镁的活性，原矿氧化镁粉在700度高温下煅烧两个小时，氧化镁的活性为68%。

磷酸改性氯氧镁水泥耐水机理的研究
陈雪霏;王路明
【期刊名称】《混凝土》
【年(卷),期】2018(000)002
【摘要】磷酸及可溶性磷酸盐是当前用于改善氯氧镁水泥耐水性最为有效的改性剂,但其耐水机理仍未确定.认为附着在水化产物晶相表面的不溶性磷酸盐膜层应当是阻止或抑制水化产物水解的主要因素,由于氯氧镁水泥的凝结硬化速度较
快,[PO4]3-与Mg2+在水化产物晶相表面的迁移很困难,磷酸盐难形成晶相,应为无定形不规则分布.虽然通过XRD等分析手段未发现有磷酸盐晶相的形成,但通过表面研究的方法,不仅可提高氯氧镁水泥的耐水性,还检测出磷酸盐的存在.
【总页数】4页(P68-71)
【作者】陈雪霏;王路明
【作者单位】盐城工学院材料工程学院,江苏盐城224051;盐城工学院材料工程学院,江苏盐城224051
【正文语种】中文
【中图分类】TU528.041
【相关文献】
1.磷酸钠/苯丙乳液改善氯氧镁水泥耐水性的研究 [J], 陈雪霏;王路明
2.复合改性氯氧镁水泥泡沫混凝土耐水性能与机理的研究∗ [J], 王路明;冯扣宝;陈雪霏
3.磷酸/聚合物复合改善氯氧镁水泥耐水性能与机理的研究∗ [J], 王路明
4.磷酸镁水泥耐水水性机理与改性研究 [J], 刘栋
5.氯氧镁水泥耐水改性剂的研究 [J], 李领肖;陈雄木;刘秀英;赵风清
因版权原因，仅展示原文概要，查看原文内容请购买。

外加剂改性氯氧镁水泥研究进展
葛梦龙;叶倩倩;康海娇;李建章
【期刊名称】《硅酸盐通报》
【年(卷),期】2022(41)4
【摘要】氯氧镁水泥具有高强度、强黏合力、耐磨、抗冲击、低碱性及低腐蚀性等优点,作为无机胶黏剂和胶凝材料已在包括木材加工在内的众多行业中应用。

但氯氧镁水泥的耐水性差,严重影响了其规模化应用与推广。

在保证氯氧镁水泥力学性能的条件下,如何提高其耐水性成为氯氧镁水泥的研究热点。

本文综述了近年来国内外在提高氯氧镁水泥耐水性方面的研究进展,重点总结了不同外加剂应用于氯氧镁水泥改性的方法及作用机理。

并对氯氧镁水泥在人造板等领域的发展前景进行了展望,以期为高性能氯氧镁水泥的开发和应用提供理论与技术指导。

【总页数】9页(P1202-1210)
【作者】葛梦龙;叶倩倩;康海娇;李建章
【作者单位】北京林业大学木质材料科学与应用教育部重点实验室;九江学院化学化工学院
【正文语种】中文
【中图分类】TQ172.7
【相关文献】
1.外加剂对氯氧镁发泡水泥的性能的影响
2.基于混料实验研究矿物外加剂对氯氧镁水泥性能的影响
3.矿物外加剂对氯氧镁水泥水化放热特性的影响
4.脲醛树脂复合
外加剂改性氯氧镁水泥的研究5.外加剂对氯氧镁水泥水化历程的影响Ⅰ:矿物掺合料
因版权原因，仅展示原文概要，查看原文内容请购买。

存在的问 题
解决方 案
主要内容
氯氧镁水泥
• 概述 • 氯氧镁水泥是一种气硬性质的胶凝材料， 最早由瑞典学者索瑞尔于1867年发明，故 亦称索瑞尔(sorel)水泥。
• 凝结硬化快、粘结力强、强度高、质量轻、 成型加工方便、不燃烧 • 抗水性能差，易翘曲变形、返卤返白
氯氧镁水泥
• 国内外研究现状 • 100多年来，人们一直在进行探索和研究， 80年代开始，我国将“镁水泥开发研究” 列为“七五”国家重点科技攻关项目 。由 中科院等九个科研单位对氯氧镁水泥的水 化动力学，微观结构、MgO的性能测定、 外加剂的作用等一系列课题进行了攻关， 取得了一定的科研成果。 • 70年代以来，美国、南斯拉夫等国致力于 用外加剂来改善氯氧镁水泥硬化体的性能， 取得了一定的进展。
氯氧镁水泥
③防潮防腐，耐酸、耐碱、抗老化。氯氧镁水泥防火 装饰板具有极低的吸水率和良好的防水性能，遇水 不膨胀、分解、变形，耐酸、耐碱、抗老化，既使 用于室外装修，寿命也大大优于胶合板、刨花板等 板材。 ④施工方便，装饰性能强。氯氧镁水泥防火装饰板具 有良好的加工性能，可锯、可钉、可刨及任意切割， 极高的表面平整度，可以进行多样化的表面处理。 ⑤原料丰富，成本低廉。
氯氧镁水泥
• 原材料 • 菱苦土（又称轻烧镁粉） 密度3．1～3.2 g/cm3。决定菱苦土质量主要 因素有活性MgO、活性CaO、烧失量、细度 等。细度为150目筛筛余1 .5% • 卤块 • 活性硅粉 • 有机植物纤维（主要用作填充料，以降低制品密 度，增加韧性。） • M系列改性剂：包括抗吸潮返卤剂、耐水剂、增 韧剂等。
氯氧镁水泥
• 试验过程的主要参数 • 卤水密度1.23～1.24 g/cm3；试块尺寸4 cm×4 cm×16 cm；在室温下静养24 h后 脱模 ，脱模后在室温20±2 ℃，相对湿度 60%～70％的环境下干养至各龄期，然后 测物理性能， 并进行泡水试验。

辽宁省大石桥市金宇菱镁厂生产的金 陵牌轻烧镁粉，是用菱镁矿石（MgCO3）经
750℃~850℃煅烧后磨制而成，呈浅黄色， 粉末状，80µm 负压筛筛余为 1.5%，密度为 3.52g/cm3，活性指数为 60.3%。其化学成分 见表 1-1。
表 1-1 轻烧菱镁粉的化学组成 Table 1-1 Chemical compositions of light burning magnesium oxide
用等。但其抗水性是其致命的弱点，即在水 氧镁水泥性能的影响，是由于磷酸发生离解
中时，其硬化体的强度会大幅度的下降，可 反应，产生磷酸根离子，然后这些磷酸根离
损失达 60%以上。为了提高其抗水性能，许 多人采用不同改性剂进行了尝试。到目前为
子与 Mg2+离子之间发生相互配位[6]。但这 些机理分析仍不能完全解释其改性机理，为
关键词：磷酸；磷酸钠；氯氧镁水泥；化学反应平衡；同离子效应
中图分类号: TU502+.6
文献标识码: A

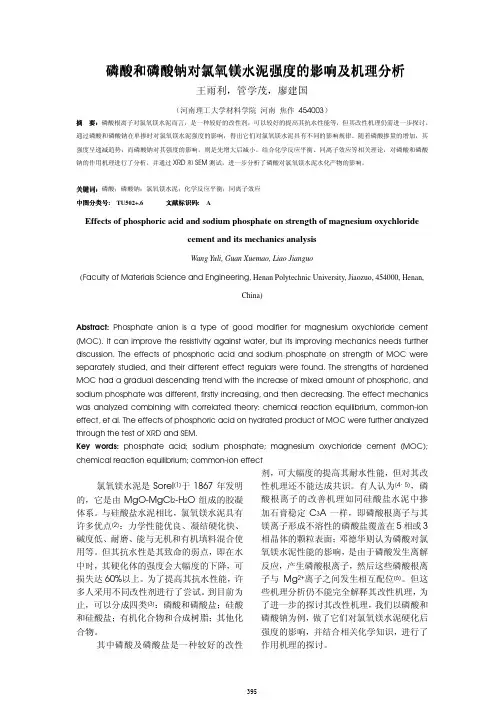

Effects of phosphoric acid and sodium phosphate on strength of magnesium oxychloride
cement and its mechanics analysis
(MOC). It can improve the resistivity against water, but its improving mechanics needs further
discussion. The effects of phosphoric acid and sodium phosphate on strength of MOC were
sodium phosphate was different, firstly increasing, and then decreasing. The effect mechanics

约 占到 国民经济总能耗 ４ ％ ０ｔ ｌ 。因此建筑节能问题
已成 为我 国建 筑行 业所 面临 的最 重 要 问题 之 一 ，ቤተ መጻሕፍቲ ባይዱ所
以研制出一种新的节能墙体材料尤为重要 。 由于氯
氧镁水泥具有 不需要湿养护 、 防火性能好 、 导热 系
数小、 耐磨性好 、 早期强度高 ， 耐油、 抗有机溶剂 ， 抗
氯 氧镁 复合水 泥板 的保 温和耐水 性能
胡 韬
１７０ ） ５００ （ 牡丹江市建筑设计研 究院，黑龙江 牡丹江 摘
要： 介绍 了氯氧镁水泥的优缺点， 并且通过采 用 Ｇ Ｓ Ｌ 型耐水剂对氯氧镁水泥进行改性 ， Ｌ－ 利用松
香 发 泡 剂制 成 了一种 氯 氧镁 复合 水 泥板 。通过 实验证 明氯氧 镁 复合 水泥 板 具有 良好 的保 温性与 耐水 性 。
关键 词 ：氯氧镁 水 泥 ； 氯氧 镁 复合 水 泥板 ； Ｓ Ｌ型耐 水剂 ＧＬ －
中图分 类 号 ：Ｑ１２７ Ｔ ７．
文 献标 识 码 ： Ａ
文章 编号 ：６ ３ ３３ （０ １０ — １７ ０ １７ — ２ １２ １ ）５ ０ １—２
据最新提供的数字显示 ， 我国建筑物耗能 已经
普通盐和硫化物侵蚀的性能也相 当好 ， 并且 我 国菱 镁矿资源丰富， 已探 明的工业储 藏量近 ３ 亿吨 ， ０ 相 当于世界总储量的 ３％居世界首位 ， ０ 主要分布在辽 宁、 山东、 四川等地 。氯化镁 的储量也极丰富 ， 青海
密度为 ２ ｇ ｍ ， ． ／ 总碱量 ７ ％， ７ｃ ５ 用时需测纯度。
一
文将重点介绍氯氧镁 复合水泥板的节能效果 、 耐水
性。
一
般养护 ７ 的强度可达预期强度的 ８％ ｄ ５ 左右 ，８ ２ｄ

新型水化硅酸镁水泥及镁基水泥的性能研究近年来，在国家大力倡导“可持续发展”的绿色环境下，水泥工业作为“高污染，高排放，高消耗”的产业，势必要改善传统的生产模式，向着“低耗能，低污染，低排放”的方向迈进。

在新型低碳经济的引导下，我国建材科学工作者们也在积极寻求新型建材替代传统建材，镁基水泥由于其耗能少，碳排放量低等环保特性逐渐受到人们的关注和青睐。

自然界中丰富的镁质资源为镁水泥的发展提供了有利条件，镁元素是地壳中含量较多的第八大元素，约占地壳质量的2.3%，主要存在于菱镁矿、白云石和硅酸盐矿物中。

此外，海水中也存在丰富的镁质资源，平均浓度为1300ppm。

2003年，澳大利亚科学家Harrison以普通硅酸盐水泥，氧化镁和粉煤灰为原料研发了镁水泥并申请专利，这种水泥在硬化过程中会吸收CO2，为镁基水泥的发展打开了新途径。

据国外媒体报道，英国“Novacem”公司发明了一种镁硅酸盐水泥，每吨水泥会吸收0.1t的CO2，而普通标准水泥会释放0.4t的CO2。

这种镁硅酸盐水泥受到环保人士的热烈欢迎。

文章就新型水化硅酸镁水泥的制备，低碱度，碳负性特点加以说明，并对传统的镁质胶凝材料及改性作简要综述1 新型水化硅酸镁水泥水化硅酸镁水泥是近几年新发展起来的一种新型水硬性水泥，以硅灰与轻烧氧化镁为原料，遇水后水化生成水化硅酸镁凝胶，简写M-S-H，由于其耗能少，污染低，碳负性，碱度低等生态型特点而受到环保组织的欢迎。

1.1 原材料1.1.1 硅灰硅灰（Silica fume）是铁合金在冶炼硅铁和工业硅（金属硅）时，矿热电炉内产生出大量挥发性很强的气体，气体排放后与空气迅速氧化冷凝沉淀而成的工业副产品，主要成分是SiO2，呈极细的玻璃球状，作为混凝土的特效掺合料，能明显改善混凝土的性能。

1.1.2 轻烧氧化镁轻烧氧化镁亦称苛性苦土，活性镁砂。

是一种由天然菱镁矿石、水镁石和由海水或卤水中提取的氢氧化镁Mg（OH）2，经700～1000℃温度下煅烧所得，当煅烧温度超过1400℃时，所得煅烧产品的结晶度较高，比表面积较小，活性较低，称为重烧氧化镁，在耐火材料中应用广泛。

易 吸潮泛 卤 、 曲、 风化 能力差 等缺 点 ， 挠 抗 在潮 湿和 水 环境 中尤为严重 ， 限制 了它 的使用 范围［ 本文介 绍 这 ４ ］ 。
收 稿 日期 ：０ １０— １ 修 回 日期 ： ０ ｌＯ 一２ ２ １－３２ ； ２ １—４ｌ
皂溶 液 ， 后趁 热按 ＩＮＤ 入 骨 胶 ， 却后 以室温 存 之 ￣ ｋ Ｈ 冷
好 、 期强度 高 、 油 、 有机 溶剂 、 早 耐 抗 抗普 通 盐和 硫 化 物侵 蚀 的性 能也 相 当好 ，并且我 国菱镁 矿资源 丰 富 ， 已探 明 的工业储 藏量近 ３ ０亿 ｔ相 当于 世 界总储 量的 ， ３ ％， ０ 居世 界 首位 ， 主要 分布 在辽 宁 、 山东 、 Ｉ 四川 等地 。
氯氧镁 复合水泥板的性能研 究 木
胡
ｆ． 丹 江 市 建筑 设 计 研 究 院 ， １ 牡 黑龙 江 牡丹 江
韬 姜 ，
伟。
大庆 １３ １） ６ ３ ８
１ ７ ０ ：． ５ ００ ２黑龙 江 八 一农 垦 大 学 工 程 学 院 ， 龙 江 黑
摘要： 介绍 了氯氧镁 水泥 的具有优缺点， 通过采用 ＧＬ — ＳＬ型耐水剂对氯氧镁 水泥进行 改性 ， 利用松香发泡剂可以制成一种 氯氧镁复 合 水泥板。通过试验证明 了氯氧镁复合水泥板具有 良好的保温性与耐水性。 关键词： 氯氧镁水泥； 氯氧镁复合 水泥板； ＧＬ ． ＳＬ型耐水荆
放， 等到 用 时加 热并且 稀释成 ５ ％的溶 液 。 １ 氯 氧镁 水 ９ （ＲＩ 板 制作 ． ２ ＬＦ Ｍ） 按 比例量 取 的松 香 发泡 液 ， 卤水 混合 ， 高速 与 用
搅 拌机搅 拌混 合液 ４ ｎ 待容 器 内无混合 液且 泡 ～５ ｍｉ，
基金项 目： 高等学校博士学科点专项科研基金（ ｌ２ ０ １ ００ ） ２ Ｏ ３ ５ ２０ ３ Ｏ

ｗ ａ ｓ ｎ ｏ ｔ ｈ ｉ ｇ ｈ； ａ ｎ ｄ ｗ ａ ｔ ｅ ｒ ｒ ｅ ｓ ｉ ｓ ｔ ａ ｎ ｃ ｅ ｏ ｆ ｍａ ｇ ｎ ｅ ｓ ｉ ｕ ｍ ｏ ｘ ｙ ｓ ｕ ￣ ａ ｔ ｅ ｃ ｅ ｍｅ ｎ ｔ ａ ｎ ｄ ｍａ ｎｅ ｇ ｓ ｉ ｕ ｍ ｏ ｘ ｙ ｃ ｈ ｌ ｏ ｉ ｒ ｄ ｅ ｃ ｅ ｍｅ ｎ ｔ ｃ ｏ ｌｄ ｕ ｎ ｏ ｔ ｂ ｅ ｅ ｎ ｉ ｍｐ ｒ ｏ ｖ ｅ ｄ ｔ ｈ ｏｕ ｒ ｇ ｈ
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈ ｅ ｍａ ｇ ｎ ｅ ｓ ｉ ｕ ｍ ｏ ｘ ｙ ｓ ｕ ｌ ｆ ａ ｔ ｅ ｃ ｅ ｍｅ ｎ ｔ ｗ ａ ｓ ｐ ｒ ｅ ｐ ａ ｒ ａ ｔ ｅ ｄ ｂ ｙ ｕ ｓ ｉ ｎ ｇ Ｍｇ Ｓ Ｏ４ ｉ ｎ ｓ ｔ ｅ ａ ｄ ｏ ｆ Ｍｇ Ｃｌ ２ ． Ｔ ｈ ｅ ｎ ｅ ｗ ｃ ｅ ｍｅ ｎ ｔ ｉ ｔ ｉ ｏ ｕ ｓ ｍａ ｔ ｅ ｒ ｉ ｌｓ ａ ｗａ ｓ ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ ｅ ｄ ａ ｎ ｄ Ｉ ｔ ｓ ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ ａ ｎ ｄ ｗａ ｔ ｅ ｒ ｒ ｅ ｓ ｉ ｓ ｔ ａ ｎ ｃ ｅ ｗ ｅ ｅ ｒ ｂ ｅ ｔ ｔ ｅ ｒ ｔ ｈ ａ ｎ ｍａ ｇ ｎ ｅ ｓ ｉ ｕ ｍ ｏ ｘ ｙ ｃ ｈ ｌ ｏ ｉｄ ｒ ｅ ｃ ｅ ｍｅ ｎ ｔ ， ｎｄ ａ ｄ ｉ ｓ ｃ ｕ ｓ ｓ ｅ ｄ ｔ ｈ ｅ ｐ ｅ ｆ ｒ ｏ ｒ ｍａ ｎｃ ｅ ｏ ｆ
四川建 筑科 学研究
２１ ４
Ｓ ｉ ｃ ｈ ｕ ａ ｎ Ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ
第３ ９卷 第 ３期 ２ ０ 制
刘 涛 ， 郑 亚林 ， 杜 沛 ， 林 海燕。 ， 韩 敏 ， 王玉江
，
（ １ ． Ｈ ｅ ｎ ａ ｎ Ｐ ｒ ｏ ｖ ｉ ｎ ｃ ｉ ａ ｌ Ａ ｃ ａ ｄ ｅ ｍ ｙ ｏ ｆ Ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ Ｃ ｏ ． ，Ｌ ｔ ｄ ． ， Ｚ ｈ ｅ ｎ ｇ ｚ ｈ ｏ ｕ ４ ５ ０ ０ ５ ３ ， Ｃ ｈ ｉ ｎ ａ ； ２ ． Ｚ ｈ ｅ ｎ ｇ ｚ ｈ ｏ ｕ Ｃ ｉ ｔ ｙ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ Ｑ ｕ ａ ｌ ｉ ｙ ｔ Ｓ ｕ ｐ ｅ ｒ ｖ ｉ ｓ ｉ ｏ ｎ Ｓ ｔ ａ ｔ ｉ ｏ ｎ ， Ｚ ｈ ｅ ｎ ｇ ｚ ｈ ｏ ｕ ４ ５ ０ ０ ５ ３ ， Ｃ ｈ ｉ ｎ ａ ； ３ ． Ｄ ｅ ｐ ａ ｒ ｔ ｍｅ ｎ ｔ ｏ ｆ Ｍａ ｔ ｅ ｒ ｉ ｌ ａ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｅ ｎ ｉｎ ｇ ｅ ｅ ｒ ｉ ｎ ｇ ， Ｌ ｕ ｏ ｙ ａ ｎ ｇ Ｉ ｎ ｓ ｉ ｔ ｔ ｕ ｔ ｅ ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ， Ｌ ｕ ｏ ｙ ａ ｎ ｇ ４ ７ １ ０ ２ ３ ， Ｃ ｈ ｉ ｎ ａ ）

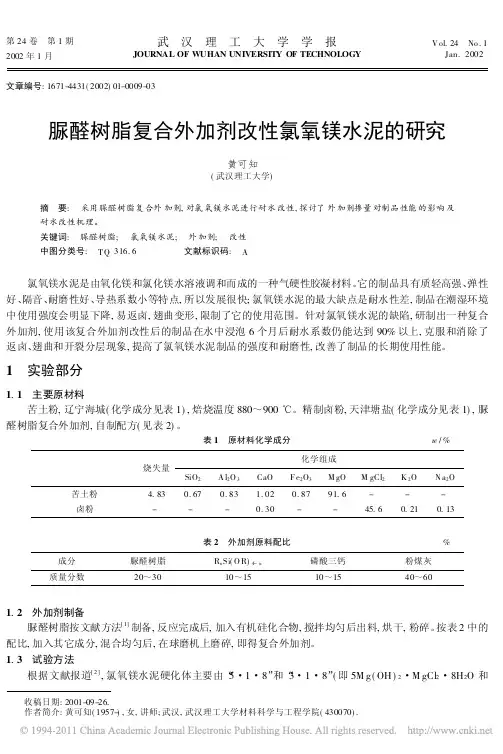

1. 2 外加剂制备 脲醛树脂按文献方法[ 1] 制备, 反应完成后, 加入有机硅化合物, 搅拌均匀后出料, 烘干, 粉碎。按表 2 中的
配比, 加入其它成分, 混合均匀后, 在球磨机上磨碎, 即得复合外加剂。 1. 3 试验方法
根据文献报道[ 2 ] , 氯氧镁水泥硬化体主要由“5·1·8”和“3·1·8”( 即 5M g ( OH ) 2 ·M gCl2 ·8H2O 和
仍然干燥, 不返卤, 不变形。
1. 3 外加剂对制品耐水性能的影响
试样在空气中养护 28 d 后, 放入水中浸泡 1 个月以上, 测定干燥后的强度和重量变化, 结果见表 5。由表
5 可见, 掺 入外加剂后, 制品的耐水性能明显提高, 且随着掺量的提高, 耐水性能逐渐增强。当掺量为 6% ～
10% , 浸水 6 个月后的耐水率仍能达到 95% 以上, 大大提高了制品在干燥状态下的长期使用性能。
表 3 改性氯氧镁水泥各龄期强度
表 4 氯氧镁水泥的外观变化
抗压强度/ M Pa
外加剂掺量/ % 3 d 7 d 28 d 180 d
0
52. 6 71. 4 83. 8 56. 8
2
51. 7 69. 5 85. 2 65. 4
4
52. 3 72. 1 87. 6 79. 6
6
53. 5 74. 8 90. 2 94. 7
参考文献
[ 1] 赵玉庭, 姚希曾. 复合材料聚合物基体[ M ] . 武汉: 武汉工业大学出版社, 1992. 144～149. [ 2] 崔崇, 马保国, 彭长琪等. 氯氧镁水泥水化条件对制品性能的影 响[ J] . 武汉工业大学学报, 1994, 16( 1) : 28～32. [ 3] 崔可浩. 氯氧镁水泥水化相的相转变机理[ J] . 上海 建材学院学报, 1991( 2) : 150～155. [ 4] 冯春祥, 宋永才. 元素有机化合物及其聚合物[ M ] . 长沙: 国防科技大学出版社, 1999. 387～396.

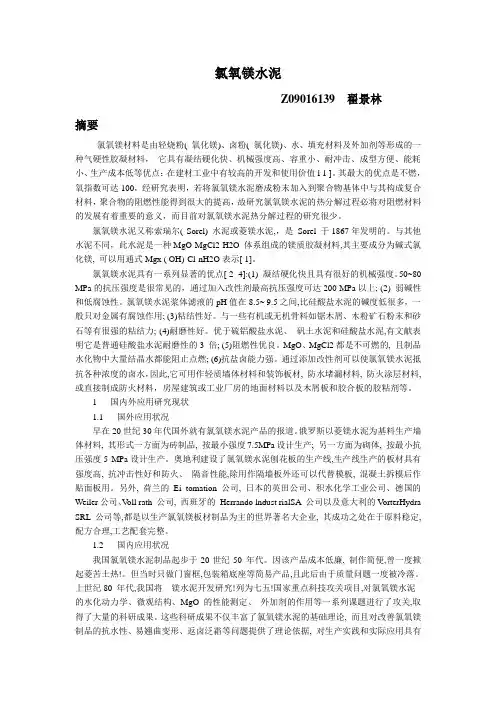

氯氧镁水泥Z09016139 翟景林摘要氯氧镁材料是由轻烧粉( 氧化镁)、卤粉( 氯化镁)、水、填充材料及外加剂等形成的一种气硬性胶凝材料，它具有凝结硬化快、机械强度高、容重小、耐冲击、成型方便、能耗小、生产成本低等优点；在建材工业中有较高的开发和使用价值l 1 ]。

其最大的优点是不燃，氧指数可达100，经研究表明，若将氯氧镁水泥磨成粉末加入到聚合物基体中与其构成复合材料，聚合物的阻燃性能得到很大的提高，故研究氯氧镁水泥的热分解过程必将对阻燃材料的发展有着重要的意义，而目前对氯氧镁水泥热分解过程的研究很少。

氯氧镁水泥又称索瑞尔( Sorel) 水泥或菱镁水泥,，是Sorel 于1867年发明的。

与其他水泥不同，此水泥是一种MgO·MgCl2·H2O 体系组成的镁质胶凝材料,其主要成分为碱式氯化镁, 可以用通式Mgx ( OH)·Cl·nH2O表示[ 1]。

氯氧镁水泥具有一系列显著的优点[ 2- 4]:(1) 凝结硬化快且具有很好的机械强度。

50~80 MPa的抗压强度是很常见的，通过加入改性剂最高抗压强度可达200 MPa以上; (2) 弱碱性和低腐蚀性。

氯氧镁水泥浆体滤液的pH值在8.5~ 9.5之间,比硅酸盐水泥的碱度低很多，一般只对金属有腐蚀作用; (3)粘结性好。

与一些有机或无机骨料如锯木屑、木粉矿石粉末和砂石等有很强的粘结力; (4)耐磨性好。

优于硫铝酸盐水泥、矾土水泥和硅酸盐水泥,有文献表明它是普通硅酸盐水泥耐磨性的3 倍; (5)阻燃性优良。

MgO、MgCl2都是不可燃的, 且制品水化物中大量结晶水都能阻止点燃; (6)抗盐卤能力强。

通过添加改性剂可以使氯氧镁水泥抵抗各种浓度的卤水，因此,它可用作轻质墙体材料和装饰板材, 防水堵漏材料, 防火涂层材料, 或直接制成防火材料，房屋建筑或工业厂房的地面材料以及木屑板和胶合板的胶粘剂等。

1 国内外应用研究现状1.1 国外应用状况早在20世纪30年代国外就有氯氧镁水泥产品的报道。

氯氧镁水泥研究范文氯氧镁水泥是由氯镁水泥和氯化镁溶液混合而成，其主要成分为氯化镁和氧化镁。

与传统的硅酸盐水泥相比，氯氧镁水泥具有更高的抗压强度和抗拉强度。

此外，氯氧镁水泥的吸水性能也更佳，能有效减少水泥基材料的开裂和渗漏问题。

目前，氯氧镁水泥主要应用于以下领域：1.高性能混凝土（HPC）制备：氯氧镁水泥作为水泥基材料的替代品，可用于制备高性能混凝土。

通过调节氯氧镁水泥的配比和掺合物的种类和比例，可以获得抗压强度、抗裂性和耐久性更高的混凝土。

2.耐火材料制备：由于氯氧镁水泥具有较高的耐火性能，因此可以用于制备耐火砖、耐火涂料等耐火材料。

研究表明，添加适量的氯氧镁水泥可以提高耐火材料的抗高温性能和抗热震性能。

3.硬化地面材料：由于氯氧镁水泥的高强度和耐磨性，可用于制备硬化地面材料。

硬化地面材料广泛应用于工业厂房、机场跑道等需要承受重载和高磨损的场所。

4.生态环保建材：与传统的水泥材料相比，氯氧镁水泥具有较低的碳排放量和较好的环境适应性。

因此，它被视为一种生态环保的建筑材料。

然而，氯氧镁水泥在应用过程中还存在一些问题：1.施工难度大：氯氧镁水泥的硬化过程较快，需要在较短的时间内进行施工，否则会影响其性能。

因此，需要合理安排施工时间和施工步骤，以避免影响施工质量。

2.持久性有待改进：尽管氯氧镁水泥具有较高的抗压、抗拉强度和耐久性，但其抗化学侵蚀和耐久性仍有待改进。

研究人员正在寻找改性方法，以提高氯氧镁水泥的性能。

为了改进氯氧镁水泥的性能，可以从以下几个方面进行研究：1.掺合料的选择：通过引入适量的掺合料（如硅灰、矿渣等），可以改善氯氧镁水泥的力学性能和耐久性。

2.添加剂的应用：选择合适的添加剂，如超细矿物粉、有机纤维等，可以改良氯氧镁水泥的性能。

3.外加剂的使用：使用适量的外加剂，如减水剂和缓凝剂，可以改善氯氧镁水泥的工艺性能和施工性能。

总之，氯氧镁水泥是一种具有良好力学性能和耐久性的新型建筑材料，正在被广泛研究和应用。

废玻璃改性氯氧镁水泥的研究
张 朱 李 彭 翼 勇 ， 永昌 ， 俊 ，朝 。
（． １ 武汉工程大学材料科 学与工程 学院， 湖北 武汉 ４０ ７ ；． 门合诚 工程检测有限公 司， ３０４ ２厦 福建 厦 门 ３ １２） ６０１
摘 要 ： 绍 了废 玻 璃 改 性 氯 氧 镁 水 泥 的 方 法 ， 用 活性 氧化 镁 、 水 氯 化 镁 和 玻 璃 机 械 拌 合 形 成 氯 氧 镁 水 泥 介 利 六
中 图分 类 号 ： Ｑ１ ７ ５ Ｔ ７ ． 文 献标 识 码 ： Ａ ｄ ｉ１ ． ９ ９ ｊｉｓ ． ６ ４２ ６ ． ０ １ １ ． １ ｏ ： ０ ３ ６ ／．ｓｎ １ ７ — ８ ９ ２ １ ． ０ ０ ３
一
０ 引 言
氯 氧镁 水 泥 又 称 索 瑞 尔 水 泥 ［ ， 由法 国人 １是 ］ Ｓ ｒｌ １６ ｏ ｅ 于 ８ ７年发 明的 ， 今 已有 百余 年 的历 史 ． 至
一
泛 应用 ． 玻 璃 作 为 氯 氧 镁 水 泥填 充料 的 研 究及 而
应 用均 未见 报道 ．
１ 实 验
１ １ 实验 药品 ． 实验用的药 品有 ： 活性 氧化镁 ，５ ， 宁海城 ； ８ 辽
种 可 以代替 木材 ， 替塑 料 的材料 ［ ］ 代 ３． 氯 氧镁水 泥在 应用 过 程 中存在 诸 多 的质 量 问
应 ｌ ， 重破 坏 了硅 酸水 泥 的 强度 ， ＿ 严 ｇ ｊ 因此 未 获 得 广
强度 高 ， 面光泽 性 很 好 ， 备工 艺 简 单 ， 程 短 ， 表 制 流 生产 成 本低 ， 它一 般 用 于建 筑 材 料 ， 产过 程 中无 生 毒、 味、 无 无刺 激 性 ， 可制 成 多 种 免烧 砖 、 、 ， 瓦 板 仿 陶瓷 材 料 ， 少 了 环 境 污染 ， 低 了生 产 能 耗 ， 减 降 是

６
维普资讯
苏 芹 改 氯 镁水 复 保 材 的 究 素 ：性 氧 泥 合 温 料 研
应用研穷 ◆
发泡液及Ｎ ４ Ｃ ３ ３３ Ｈ Ｈ ０和Ｈ０。 １ １５ 玻璃纤维布 ．．
温 养护３ｄ 、２ ，测其 强度 。按Ｇ １ ７ — ５ 、７ｄ ８ｄ Ｂ ７ ５ ８ 规
１ １３ 粉煤灰 ．．
１ 实验
粉 煤灰为 火电厂排除 的干排灰 ，为灰色粉末 ，
含有相当高的无定形硅质材料 。
作者简介 ：苏素芹 ，女 １ ８ 年生，常州轻工职业技术学院机械 ９０ 工程系研究生。
１１ ４ 发泡剂 ．．
采用火碱 、骨胶和上等松 香按 比例配制 的松香 口保温材料 与节能技术口 ２ ７ 第 ５期 ０￣ ０
粉煤灰后 ，由于５・ ８ １・ 结晶相在 粉煤灰颗粒周 围或 表面 的附聚 ，使基体 中的５・ ８ １・ 结晶相 的数量相对
期强度 高 ，耐油 ，抗有机溶 剂 ，抗普通盐和硫 化物
侵蚀 的性能也相 当好 。但该 水泥 性能不够稳 定，具 有易吸潮泛 卤、挠 曲、抗风 化能力差等缺 点 ，在潮
煤矿 ，其主要化学成分如表 １ 。
表 １ 菱 苦 土 成 分 分 析
湿 和水环境 中尤为严重 ，限制 了它 的使用 范围 。因
定进行抗折 、抗压强度测定 。
１２ ２ 软化系数 的测定 ．．
采用 中碱玻璃纤维布为增强材料，厚度为０３ ． 姗，
经纬单向抗拉力 ＞２ ｇ ／ ５ｋ 。
１１６ 外 加剂 ．．
软化系数Ｋ 为浸水处理后湿强度 （ 抗折强度 （ ‰）
或抗压强度 （。 与浸水处理前强度Ｒ（ Ｒ） ０抗折 强度 （ ｏ Ｒ）
１ ３ 实验 结果及讨论 ．

引言目前，采用传统的压实回填法施工容易出现沉陷的技术问题，因此，在公路与铁路工程、建筑与水利工程等基础建设中广泛使用土壤固化剂。

为提高固化剂的使用效率，研究发展流态固化土材料具有现实意义[1]。

土壤固化剂常用的材料为硅酸盐水泥、石灰等，但增加硅酸盐水泥、石灰用量的同时，容易增大固化土的脆裂[2]。

而氯氧镁水泥由轻烧氧化镁以及一定浓度的氯化镁拌合而成，镁水泥生产工艺简单，其缺点是耐水性差[3-4]，复氯氧镁水泥基流态固化土的改性与性能研究李崇智1王琬怡1彭家蔓1梁志勇2窦仁国3张书洋11. 北京建筑大学 土木与交通工程学院 北京 1000442. 广西宝添环保材料有限公司 广西壮族自治区 南宁 5300123. 中铁上海工程局集团物资工贸有限公司 上海 201906摘 要：采用3种磷酸盐和2种聚合物乳液改性矿渣-氯氧镁水泥基固化土，探讨其工作性、力学性能、耐水性能和耐久性能等，应用Zeta电位和SEM测试分析其内部微观结构及形成机理。

结果表明：除磷酸二氢钾使固化土流动度略有增大外，使用其他磷酸盐及聚合物乳液的改性固化土的流动度降低；掺磷酸二氢铵、聚丙烯酸酯乳液改性后的固化土的抗压强度较高，分别为5.13 MPa和4.04 MPa，远远高于高速公路及一级公路路基0.8 MPa的要求，其软化系数分别为0.98和0.95，超过耐水材料0.85的要求；在干湿循环试验后，改性固化土的质量和强度损失率显著降低。

通过进一步机理研究发现，磷酸盐、聚合物乳液改性提高了土颗粒表面的负电位值，其中，磷酸根形成复合磷酸镁，抑制5相晶体水解，并与5相、3相及M-S-H凝胶等相互粘结形成了更加紧密的结构，聚合物在固化土孔隙界面形成保护膜，阻止了水的渗透，提高了固化土的强度。

关键词：磷酸盐；聚合物乳液；氯氧镁水泥；固化土Research on Modification and Properties of Magnesium Oxychloride Cement-based Fluid Solidified SoilAbstract: This paper uses three kinds of phosphates and two kinds of polymer lotion to modify slag magnesium oxychloride cement-based solidified soil, and discusses its workability, mechanical properties, water resistance, and dry wet cycle resistance. Zeta potential and SEM tests analyzes its internal microstructure and formation mechanism. The results show that the fluidity of solidified soil modified with other phosphate and polymer lotion decreased, except that potassium dihydrogen phosphate slightly increased the fluidity of solidified soil; the compressive strength of the solidified soil modified with ammonium dihydrogen phosphate and polyacrylate lotion is higher, 5.13 MPa and 4.04 MPa respectively, which is far higher than the requirement of 0.8 MPa for the subgrade of expressway and first-class highway, and its softening coefficient is 0.98 and 0.95 respectively, which exceeds the requirement of 0.85 for water resistant materials; the wet dry cycle test shows that the quality and strength loss rate of modified solidified soil are significantly reduced. Further mechanism research finds that the phosphate and polymer lotion modification improved the negative potential value of the soil particle surface. Among them, the phosphate radical formed composite magnesium phosphate inhibited the hydrolysis of 5-phase crystals and bonded with 5-phase, 3-phase, and M-S-H gel to form a more compact structure. The polymer formed a protective film at the pore interface of the solidified soil, prevented the penetration of water, and improved the strength of the solidified soil.Key words: Phosphate; polymer lotion; magnesium oxychloride cement; solidified soil收稿日期：2024-3-4第一作者：李崇智，1969年生，博士，教授，主要研究方向为混凝土外加剂和矿物掺合料的研制与应用，E-mail：********************.cn通信作者：王琬怡，1999年生，硕士，主要研究方向为镁水泥对流态固化土材料性能的影响，E-mail：*********************项目信息：国家自然科学基金（52278237、52378003）20CHINA CONCRETE2024.05NO.17921总179期 2024.05 混凝土世界合粉煤灰矿渣的氯氧镁水泥胶凝材料强度高、抗裂韧性好，因内部结构致密抗渗性能好，能抑制重金属离子的渗出[5-6]。

氯氧镁水泥及其制品的研发进展收稿日期：2005-10-08作者简介：吴金焱，男，24岁，在读硕士。

[开发利用]氯氧镁水泥及其制品的研发进展吴金焱，朱书全(中国矿业大学(北京校区)，北京 100083)摘要：本文总结了氯氧镁水泥自被发明以来的一些研究应用情况，着重综述了对氯氧镁水泥制品的改性研究，并总结了其在国内外的应用现状。

关键词：氯氧镁水泥；气硬性；胶凝材料；改性中图分类号：TQ177.5 文献标识码：A 文章编号：1007-9386(2006)01-0015-04The Development of Magnesium Oxychloride Cement and its ProductsWu Jinyan, Zhu Shuquan(China University of Mining and Technology-Beijing, Beijing, 100083)Abstract: The development of magnesium oxychloride cement was reviewed in the article. The author emphasized the modification study on magnesium oxychloride products and summarized its application status quo.Key words: magnesium oxychloride cement; air hardening; gel material; improvement1 概述1867年瑞典学者索瑞尔发明了一种胶凝材料，由轻烧MgO、MgCl 2和H 2O三者按照一定配比调和形成，这就是氯氧镁水泥，又称索瑞尔(Sorel)水泥。

氯氧镁水泥是一种气硬性胶凝材料，具有一系列优良的性能[1]：①凝结硬化快；②很好的机械强度：一般来说，菱镁制品的抗压、抗折、劈拉强度分别可达64MPa、20MPa、1.8MPa以上；③弱碱性和低腐蚀性：氯氧镁水泥浆体滤液的pH值经测试在8～9.5波动，比硅酸盐水泥的碱度低得多，一般只对金属材料有腐蚀作用；④较好的耐磨性：优于硫铝酸盐水泥、矾土水泥和硅酸盐水泥，有文献表明它是普通硅酸盐水泥耐磨性的3倍；⑤粘结性好：氯氧镁水泥对除了金属材料外的所有材料都有很好的粘结性；⑥突出的阻燃性：MgO、MgCl 2都是不可燃的。

程。
03
氯氧镁水泥的耐水性研究
氯氧镁水泥耐水性的评价指标
抗压强度
氯氧镁水泥在水中养护后的抗压强度 是评价其耐水性的重要指标。
吸水率
氯氧镁水泥的吸水率越低，说明其密 实度越高，耐水性越好。
抗折强度
抗折强度也是评价氯氧镁水泥耐水性 的重要指标，能够反映其韧性和抗裂 性能。
影响氯氧镁水泥耐水性的因素
养护条件的控制
通过控制养护温度、湿度和养护时间等条件，促进氯氧镁水泥的硬 化和结晶，提高其耐水性。
添加物掺入
适量添加硅灰、矿渣等添加剂，能够提高氯氧镁水泥的密实度和耐 水性。
04
氯氧镁水泥水分侵蚀与耐水性 的关系
水分侵蚀对氯氧镁水泥耐水性的影响
氯氧镁水泥是一种常用的建筑材料，其耐水性对于建 筑物的长期性能和安全性至关重要。水分侵蚀是影响
氯氧镁水泥耐水性的主要因素之一。
输标02入题
水分通过毛细作用进入氯氧镁水泥内部，与其中的化 学成分发生反应，导致硬化体膨胀、开裂，从而降低 其耐水性。
01
03
随着时间的推移，水分不断侵蚀氯氧镁水泥，使其逐 渐失去耐水性，导致建筑结构的破坏和安全性问题。
04
水分侵蚀过程中，氯氧镁水泥中的氯化镁与水反应生 成氢氧化镁，同时释放出氯离子。这些反应产物进一 步影响硬化体的结构和性能。
原料成分
氯氧镁水泥的原料成分对其耐水性有重要影响， 如氧化镁、氯化镁等原料的比例和纯度。
养护条件
氯氧镁水泥的养护条件对其耐水性也有影响，如 养护温度、湿度和养护时间等。
添加物
添加物如硅灰、矿渣等能够提高氯氧镁水泥的密 实度和耐水性。
提高氯氧镁水泥耐水性的方法
优化原料成分
选择高纯度、高质量的原料，调整氧化镁、氯化镁等原料的比例 ，以提高其耐水性。
