导流洞永久支护专项施工方案一、工程概况导流洞工程由上游进口段、闸室段、洞身段、下游出口段等组成，导流洞全长642.2m，其中进口段16m，闸室段6m，洞身段557.60m，出口段62.6m，导流洞断面为城门洞型，洞身采用钢筋混凝土衬砌，衬砌厚度30～40cm，衬砌后的过流断面为5.4m×6.4m（宽×高）。
导流洞进口底板高程为604.50m，出口底板高程593.580m。
导流洞开挖结束后，根据设计地质现场确定支护方案如下：K0+000~020米和K0+537.2~552.2米段采用A型支护方式，K0+020~080米和K0+469.2~537.2米段采用B 型支护方式。
K0+080~469.2米段采用C型支护方式。
1、水文坝址控制流域面积36.4km2，坝址多年平均流量5.28m3/s，多年平均径流量为0.87m3/s；经历史调查推测坝址最大洪峰流量为305m3/s，每年5～10月为汛期，11月～次年3月为枯水季节，主汛期为6～9月份。
2、气象多年平均降雨量：1417.7mm多年平均气温：18.6℃极端最低气温：-4.5℃极端最高气温：42.0℃多年平均蒸发量：1093mm实测最大风速：24m/s多年平均风速：0.8m/s多年平均雨日见表1-1.表1-1 多年平均雨日表单位：天日雨量月份全年1 2 3 4 5 6 7 8 9 10 11 121～5mm 2.6 2.8 3.4 3.9 3.3 4.2 3.6 3.2 3.2 3.5 4.0 4.3 42.0 5～10mm 0.5 0.6 1.4 2.2 2.8 4.8 1.6 1.3 2.1 2.6 1.8 0.9 22.6 >10mm 0.2 0.4 1.9 3.7 5.5 4.6 4.5 3.9 5.2 3.3 1.4 0.4 35.0 10～25mm 0.2 0.4 1.6 2.9 3.6 2.7 1.9 1.8 2.8 2.3 1.1 0.4 21.7>25mm 0 0 0.3 0.8 1.9 1.9 2.6 2.1 2.4 1.0 0.3 0 13.3 3、地形、地质条件导流洞穿越地层为侏罗系上统蓬莱镇组上段，岩性为J3p 2-7、J3p2-5长石砂岩，J3p2-6、J3p2-4砂质泥岩。
水电站引水隧洞工程施工总平面布置方案引水隧洞工程是水电站建设中的重要工程之一，主要用于将水源引入水电站的发电设施。
在进行引水隧洞工程的施工总平面布置时，需要考虑工程的整体布局、施工的便利性、安全性、环境保护等因素。
本文将从这些方面对水电站引水隧洞工程施工总平面布置方案进行详细阐述。
一、总体布局水电站引水隧洞工程通常由引水隧洞探头段、主洞段和尾洞段组成。
在进行总平面布置时，需要尽量满足引水隧洞与水电站的配套布置要求，并考虑地形、地质等因素对施工的影响。
一般来说，引水隧洞应尽量遵循地形地质条件，减少工程长度，并与水电站的水路布置相匹配。
同时，还要考虑施工的便利性和经济效益，合理选择起点、终点和隧洞的走向。
二、施工便利性分析在进行施工总平面布置时，需要考虑施工过程的便利性。
具体来说，应优化施工队伍的进出路线和材料、设备的运输线路，确保施工作业的连续顺利进行。
此外，还要充分考虑施工的安全性，设置合理的应急通道和逃生通道，避免意外事故的发生。
三、安全性及环境保护在引水隧洞工程的施工总平面布置中，安全性和环境保护是必不可少的考虑因素。
要合理规划施工区域，设置安全防护措施和环保设施。
比如，可以划定施工区域并设置警示标志，在施工现场设置监控设备，增加施工现场的安全性和监控能力；同时，在施工的同时，要做好环境保护工作，采取相应的措施减少对周边环境的影响，比如进行尘土控制、水污染防治等。
四、施工管理在引水隧洞工程的施工总平面布置方案中，施工管理是重要的一环。
要合理安排施工人员的工作流程和责任，确保施工进度和质量。
可以采用项目管理软件进行计划编制和进度跟踪，实时监控施工的进展情况。
以上是水电站引水隧洞工程施工总平面布置方案的主要内容，通过合理的总体布局、施工便利性分析、安全性及环境保护和施工管理等措施，可以有效地提高引水隧洞工程的施工效率和质量，确保工程的顺利进行。

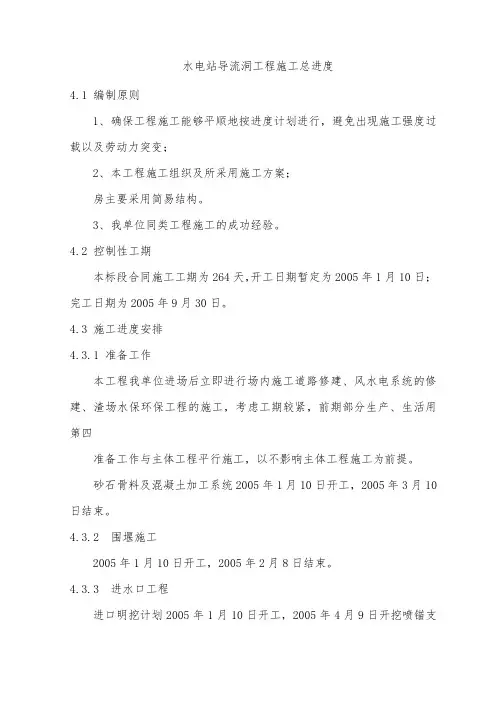

水电站导流洞工程施工总进度4.1 编制原则1、确保工程施工能够平顺地按进度计划进行，避免出现施工强度过载以及劳动力突变；2、本工程施工组织及所采用施工方案；房主要采用简易结构。
3、我单位同类工程施工的成功经验。
4.2 控制性工期本标段合同施工工期为264天，开工日期暂定为2005年1月10日；完工日期为2005年9月30日。
4.3 施工进度安排4.3.1 准备工作本工程我单位进场后立即进行场内施工道路修建、风水电系统的修建、渣场水保环保工程的施工，考虑工期较紧，前期部分生产、生活用第四准备工作与主体工程平行施工，以不影响主体工程施工为前提。
砂石骨料及混凝土加工系统2005年1月10日开工，2005年3月10日结束。
4.3.2 围堰施工2005年1月10日开工，2005年2月8日结束。
4.3.3 进水口工程进口明挖计划2005年1月10日开工，2005年4月9日开挖喷锚支护结束。
控制段砼及排架砼计划安排在2005年4月10日至2005年6月13日。
4.3.4 洞身工程1桩号0~260m段：开挖锚喷安排在2005年1月25日至2005年6月18日，砼施工安排在2004年6月19日至2005年9月6日，灌浆施工安排在2004年9月7日至2005年9月16日。
2桩号260~520m段：开挖锚喷安排在2005年1月25日至2005年6月18日，砼施工安排在2004年6月19日至2005年9月1日，灌浆施工安排在2004年9月2日至2005年9月11日。
4.3.5 出口明渠工程出口明挖计划2005年1月10日开工，2005年4月8日开挖喷锚支护结束。
4.3.6 进口金属结构工程金属结构一期埋件在进水口砼施工时同步埋设。
4.4 建议增设施工支洞为了减小进水口与洞身的施工干扰，加快导流洞工程施工进度，建议在导流洞设一条施工支洞，断面5×6m。
拉西瓦水电站导流洞封堵设计与施工摘要：通过对拉西瓦水电站导流洞封堵的总体布置、封堵设计、计算和施工技术的介绍，为日后其它类似工程提供借鉴并积累设计、施工经验。
关键词：导流洞；封堵；设计；施工引言导流洞是水利水电工程中的临时建筑，导流洞封堵标志着导流洞在水电站施工期使命的结束，封堵能否顺利实施，往往决定着水库能否正常下闸蓄水和发电，如果不能保质、按时完成导流洞封堵，就会造成整个工期延长甚至财产损失。
因此，一定要根据现场的地质、地形情况及堵体稳定计算，细致、可靠地设计与施工，完成导流封堵任务。
1.导流洞概况导流隧洞位于坝址左岸。
洞轴线远离岸坡约80m～150m。
进口位于坝轴线上游约650m处，该处岸坡陡峻，岩石完整。
出口位于坝轴线下游约700m处，该处位于巧干沟的沟口，地形相对较缓，地表分布有大量的坡积物。
峡谷内河床平均比降0.7%。
导流隧洞穿越地段以花岗岩为主（出口部位有少量的变质岩），洞内地质条件良好，围岩以Ⅰ、Ⅱ类为主。
隧洞沿线的断裂规模较小，且与洞轴线大角度相交。
裂隙间距0.5m～1.5m,钙质胶结或无充填。
地下水位高于洞顶10m～40m，属脉状裂隙潜水，水量不丰。
隧洞沿线地应力较高，且洞轴线与最大主应力方向近于直交。
出口洞脸部位裂隙发育，不稳定块体较多。
出口明渠受F3 大断层的影响，明渠底板岩体破碎，且岩石出露高程较低。
导流洞经过五年多时间的运行，封堵前应对拉西瓦导流洞闸门槽及底坎现状进行检查，为确保顺利下闸。
2.导流洞封堵设计2.1设计依据（1）封堵体上游设计挡水位2452.0m，校核洪水位2457.0m。
（2）地质资料。
封堵体所在位置以Ⅱ类围岩为主，岩性为花岗岩。
岩石与混凝土f′=1.0，c′= 0.8Mpa。
2.2设计原则（1）导流隧洞地质条件总体较好，为提高施工安全，加快施工进度，下闸后封堵体所在位置洞身衬砌混凝土不进行开挖，仅挖除底板回填混凝土，对旧混凝土表面进行凿毛处理，堵头体型采用柱状重力式结构。

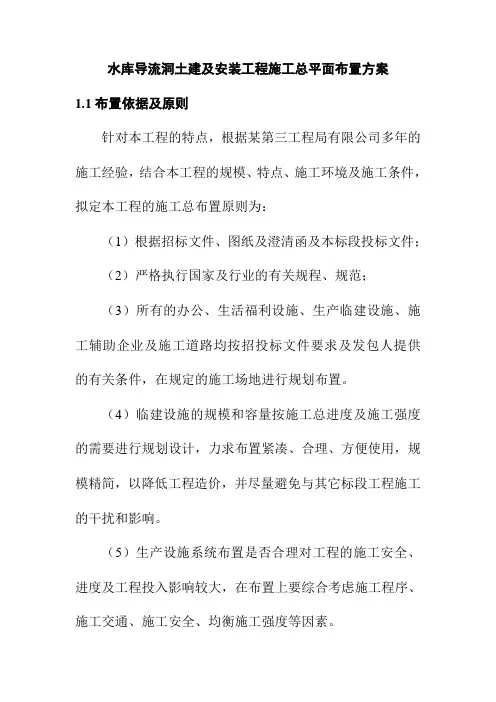

水库导流洞土建及安装工程施工总平面布置方案1.1布置依据及原则针对本工程的特点，根据某第三工程局有限公司多年的施工经验，结合本工程的规模、特点、施工环境及施工条件，拟定本工程的施工总布置原则为：（1）根据招标文件、图纸及澄清函及本标段投标文件；（2）严格执行国家及行业的有关规程、规范；（3）所有的办公、生活福利设施、生产临建设施、施工辅助企业及施工道路均按招投标文件要求及发包人提供的有关条件，在规定的施工场地进行规划布置。
（4）临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，以降低工程造价，并尽量避免与其它标段工程施工的干扰和影响。
（5）生产设施系统布置是否合理对工程的施工安全、进度及工程投入影响较大，在布置上要综合考虑施工程序、施工交通、施工安全、均衡施工强度等因素。
（6）按招投标文件有关规定和要求，营地规划整齐划一，所有临建设施的建筑及布局标准要体现安全生产、文明施工，与国投科克塔斯水库工程总体文明施工形象相协调。
（7）施工场地及营地均按有关要求配置足够可靠的环保设施及消防设施，避免施工对公众利益的损害，并考虑为其他承包人提供方便。
1.2总布置说明1.2.1施工场地规划布置发包人在位于大坝下游左岸为本标承包人提供导流洞施工生产生活区场地，占地面积约8977㎡。
需本标承包人在发包人指定的区域内自建混凝土生产系统、施工附企、临时办公及生活用房，根据地形情况规划、布置、场地平整。
承包人根据施工需要自行规划布置、设计、施工、管理和维护，且自建的临时房屋设施，设置化粪池、排污管、污水处理等配套设施，要求废水集中处理，垃圾集中堆存处理，做好场区绿化工作。
布置应满足消防、环保、安全等规定的要求，场地建设还应服从发包人要求，场地规划布置应经发包人、监理人审批同意后方可实施。
根据发包人提供导流洞施工生产生活区场地的实际情况，拟在施工生产区布置混凝土生产系统、施工机械修配厂、综合加工厂、金属结构加工厂、综合仓库等；办公及生活营地临时设在喀拉亚尕奇乡畜牧站，占地面积约4000㎡。
水电站引水隧洞工程施工总平面布置方案1.1施工布置条件本工程由发包方负责所有施工临时用地的征用，承包商在发包方提供的征地范围内布置施工设施。
征地范围共分两个区，分别为前坪及下洋施工支洞洞口区。
前坪施工支洞洞口施工场地区（包括弃渣场）面积61900m2,沿施工支洞洞轴线0~120m为冲沟，有孤石、碎石和粘土覆盖，厚度1~2m,局部见有弱风化基岩出露，两侧山坡为水稻田分布，平距120~260m为山坡，地表坡度约为20°,地表为水稻田分布。
洞口施工场地较开阔，距施工支洞洞口约60m处为三条冲沟交汇点，冲沟内常年流水，水量及水质满足施工需要；下洋施工支洞洞口施工场地区（包括弃渣场）面积69630m2,施工支洞洞口位于冲沟旁，沿冲沟旁侧见有零星的强〜弱风化基岩出露，冲沟中为第四系覆盖，开垦为水稻田，冲沟内常年流水，水量及水质满足施工需要。
距厂房37km处有天然砂供应场，砂质及供应能力满足施工需要。
发包人在三湾设有6300KVA降压变电站一座，可供给本标段的用电容量为1200KVA,由三湾变电站引出的IOKV输电线路，从各施工支洞洞口通过。
**县位于福建省东北部，不通铁路和缺少水运交通，对外交通以公路为主。
**县城关距“104”国道上的赛歧镇60km,现有三级公路（沥青碎石路面）通达。
从**县城经公家洋至陈凤村约10km,已有简易公路相通，本标所在的前坪支洞和下洋支洞进场公路均从陈凤村接线，目前，公家洋至陈凤、陈凤至下洋、陈凤至前坪的各段公路正在修（扩）建。
1.2临时设施布置方案及原则1.1.1临时设施布置原则1）充分利用发包方提供的场地和设施。
2）按招标文件的要求布置，力求布置紧凑、合理，做到有利于生产，方便职工生活。
3）临建设施的布置充分考虑到安全渡汛问题、环保问题、消防问题，尽量少占耕地，保护山林和民宅。
112临时设施布置方案依本工程的工程特性及现场条件，施工临时设施采用分散布置方案，除骨料加工系统布置在前坪施工支洞洞口，满足本标段的全部碎施工需要外，其它临时设施分散布置在前坪及下洋施工支洞洞口，满足相应施工区段内的工程施工需要。
水电站施工导流工程施工方案1.1 概述本合同的施工导流工程主要项目包括：施工导流挡水和泄水建筑物、截流、度汛、基坑排水、排冰、通航、下闸及封堵和施工期下游供水。
根据河道地形特征及水位流量关系，选择导流方式。
导流方式主要利用原电站溢流坝进行施工导流。
1.2 引用标准和规范规程(1)《防洪标准))(GB 50201－1994)；(2)《水利工程建设项目验收管理规定》(水利部第30号令)；(3)《水利水电建设工程验收规程》(SL 223－2008)；(4)《水利水电工程施工组织设计规范》(SL 303－2004)；(5)《水利水电工程天然建筑材料勘察规程》(SL 251－2000)；(6)《水利水电工程等级划分及洪水标准》(SL 252－2000)；(7)《水利水电工程混凝土防渗墙施工技术规范》(SL 174－1996)；(8)《水工建筑物水泥灌浆施工技术规范》(SL 62－1994)；(9)导流工程项目的专项技术涉及其它章节引用的标准和规程规范。
1.3 施工围堰设计上游围堰采用卵砾石堆筑，底宽为4.1m，围堰两侧边坡为1:1.5，填筑至高程229m，在围堰的背水侧铺顶宽0.2m，底宽1m，外边坡1：1.25，底高程为221m，高9m的粘土斜墙进行防渗，并在外侧覆盖一层顶宽0.3m，底宽0.7米，底高程为221m，高9m的砂砾料进行防护。
粘土斜墙顶部砌筑草袋土，顶宽0.15m，高0.3m，两侧边坡为1：0.4。
上游围堰详见附图 3-1。
下游围堰采用卵砾石堆筑，底宽为4.1m，围堰两侧边坡为1:1.5，填筑至高程229m，在围堰的背水侧铺顶宽0.2m，底宽1m，外边坡1：1.25，底高程为219.3m，高9.7m的粘土斜墙进行防渗，并在外侧覆盖一层顶宽0.3m，底宽0.7米，底高程为219.3m，高9.7m的砂砾料进行防护。
粘土斜墙顶部砌筑草袋土，顶宽0.15m，高0.1m，两侧边坡为1：0.4。
下游围堰详见附图 3-2。
西藏昌都地区洛隆县达曲流域新荣水电站导流洞工程施工组织设计批准：审核：编制：目录1. 概述 (1)1.1工程概况 (1)1.2主要工程量 (2)1.3施工情况 (2)1.4施工条件 (2)1.4.1 施工供水条件 (2)1.4.2 施工供电及通讯条件 (3)1.4.3 施工所需材料采购条件 (3)2. 主要施工措施 (3)3. 主要施工设备 (4)4. 施工布置 (5)4.1施工道路布臵 (5)4.2风、水、电布臵 (5)4.2.1 施工供风 (5)4.2.2 施工供水 (5)4.2.3 施工供电 (5)4.3堆、弃渣 (5)5. 导流洞开挖支护施工 (6)5.1导流洞进出口段明挖施工 (6)5.1.1 开挖方法 (6)5.2导流洞进出段支护施工 (9)5.2.1 坡面排水施工 (9)5.2.2 坡面锚喷支护施工 (9)5.3导流洞洞身段开挖施工 (10)5.3.1 爆破设计 (10)5.3.2 出渣 (10)5.4导流洞洞身支护施工 (11)5.4.1 普通锚杆支护 (11)5.4.2 药卷锚杆施工 (11)5.4.3 喷混凝土 (13)5.4.4 钢拱架支撑施工 (13)5.4.5 导流洞衬砌混凝土 (14)6. 施工进度计划及强度分析 (16)6.1施工进度 (16)6.2施工强度分析 (16)7. 工程质量保证措施 (17)8. 冬季施工保证措施 (17)8.1简述 (17)8.2施工措施 (18)8.2.1 选材的基本要求 (18)8.2.2 混凝土搅拌 (19)8.2.3 混凝土运输与浇筑 (19)8.2.4 混凝土的养护 (19)8.2.5 混凝土的拆模 (20)8.2.6 质量检查工作 (20)9. 施工安全保证体系及措施 (20)9.1安全管理目标 (20)9.2安全管理组织体系 (20)9.2.1 安全管理组织机构 (21)9.2.2 安全管理部门的主要职责 (21)9.3安全管理制度及办法 (22)9.3.1 安全保护措施 (25)9.3.2 安全技术措施 (26)9.4生产安全事故应急救援预案 (32)9.4.1 编制目的及事故类型 (32)9.4.2 基本原则 (32)9.4.3 应急救援组织机构与职责 (33)9.4.4 应急准备 (33)9.4.5 预防及应急措施 (35)9.4.6 隧道坍塌、突泥突水、火灾、瓦斯爆炸、有害气体浓度超标事故应急预案： (37)9.4.7 应急响应 (39)9.4.8 保护措施程序 (40)9.4.9 信息发布 (40)9.4.10 培训宣传和演练 (40)9.4.11 应急结束 (40)9.5安全管理体系保持、完善、改进 (41)9.5.1 建立例会、报告、报表制度 (41)9.5.2 改进 (41)9.5.3 内部审核 (41)9.5.4 法律法规和技术标准 (41)10. 环境保护、水土保持保证体系及保证措施 (41)10.1环境保护、水土保持保证体系 (41)10.2环境保护、水土保持保证措施 (41)10.2.1 自然及生态环境保护和水土保持 (41)10.2.2 水资源环境保护和水土保持 (43)10.2.3 固体废弃物 (43)10.2.4 大气环境、噪音及粉尘的防治 (44)10.2.5 驻地环境保护和水土保持 (44)10.2.6 后期处臵 (44)10.2.7 施工后期的场地恢复措施 (45)11. 附件 (45)1. 概述1.1 工程概况新荣水电站位于怒江左岸一级支流达曲上，坝址位于西藏自治区昌都地区洛隆县新荣乡17km处，装机容量2520kW（4×630kW），为不完全日调节引水式电站，工程任务为发电，无其他综合利用要求，主要解决洛隆县当地无电或缺电地区供电问题，距洛隆县城74km，距昌都地区373km，距拉萨1294km。

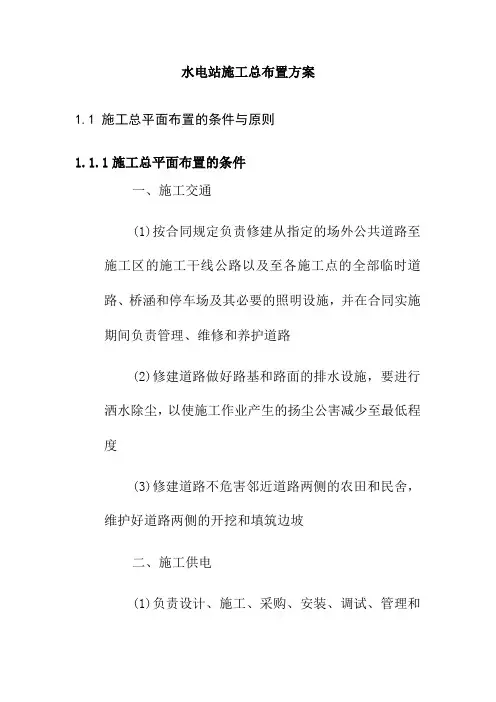

水电站施工总布置方案1.1 施工总平面布置的条件与原则1.1.1施工总平面布置的条件一、施工交通(1)按合同规定负责修建从指定的场外公共道路至施工区的施工干线公路以及至各施工点的全部临时道路、桥涵和停车场及其必要的照明设施，并在合同实施期间负责管理、维修和养护道路(2)修建道路做好路基和路面的排水设施，要进行洒水除尘，以使施工作业产生的扬尘公害减少至最低程度(3)修建道路不危害邻近道路两侧的农田和民舍，维护好道路两侧的开挖和填筑边坡二、施工供电(1)负责设计、施工、采购、安装、调试、管理和维修由发包人指定的电源接线点至所有施工区和生活区的输电线路、配电所及其全部配电装置和功率补偿装置(2)按自身需要，为本合同工程的施工和生活用电，配备一定容量的施工急需的事故备用电源，承包人自行负责其电力设备或备用电源出现故障所引起的损失三、施工供风负责提供本工程全部施工用风，按合同规定负责设计、施工、采购、安装、管理和维修本工程施工供风系统四、施工用水负责提供本工程全部施工和生活用水，水质应符合国家有关标准的规定，承包人按合同规定负责设计、施工、采购、安装、管理和维修施工区和生活区的供水系统，包括修建为保证正常供水的引水、储水、水处理和抽排水设施等五、施工照明负责设计、施工、采购、安装、管理和维修其承包的工程所有施工作业区、办公区和生活区以及道路、桥涵、和停车场等的全部室内外照明线路和照明设施。
各区的最低照明度应符合招标文件的有关规定六、施工通信(1)在工程开工前由承包人与当地邮电部门协商解决通向施工现场的通信线路和现场的邮电服务设施，并与邮电部门签订协议(2)负责设计、施工、采购、安装、管理和维修施工现场的内部通信服务设施，七、混凝土生产系统(1)负责混凝土生产系统的设计和施工，包括混凝土骨料储存、拌和、浇筑和运输以及材料、设备和设施的采购、安装、调试、运行管理和维修等(2)混凝土生产必须满足混凝土的质量、品种、出机口温度和浇筑强度等级要求八、砂石料开采加工系统(1)负责提供本合同工程施工所需的全部砂石料，并负责砂石料加工系统的设计和施工以及开采加工设备的配置、安装、调试、运行、管理和维修(2)砂石料开采加工系统的生产能力和规模应根据施工总进度计划对各种砂石料的需要，进行料场的开采、加工、储存和供料平衡后选定，配置的开采加工设备应满足砂石料的高峰用量要求(3)提供的各种砂石料应满足本合同施工图纸的要求和符合各专项技术条款规定的质量标准(4)按照批准的施工总布置规划进行砂石料开采加工系统的布置和设计，并做好场地排水、防洪保护和弃碴处理及防止污染环境等措施九、施工机械修配和加工厂(1)按施工图纸和本工程永久工程建筑物的施工要求修建施工机械修配和加工厂，包括：1)钢筋加工厂；2)木模加工厂；3)机械修配厂(站)(2)负责上述加工厂的设计、施工及其各项设备和设施的采购、安装、调试、运行管理和维修十、仓库和堆料场(1)负责本工程施工所需的各项材料、设备仓库的设计、修建、管理和维护(2)储存炸药、雷管和油料等特殊材料仓库要严格按监理人批准的地点进行布置和修建，并应遵守国家有关安全规程的规定(3)各种露天堆放的砂石骨料、土料、弃碴料及其它材料按施工总布置规划的场地进行布置设计，场地周围及场地内应做防洪、排水等保护措施以防止冲刷和水土流失十一、临时房屋建筑和公用设施(1)除合同另有规定外，负责设计和修建其施工所需的全部临时房屋建筑和公用设施，其内容包括：1)职工宿舍、食堂、公共卫生等房屋建筑及设施；2)消防车间的房屋建筑及设施(2)按施工图纸和监理人的指示，负责上述临时房屋和公用设施的设备和设施的采购、安装、管理和维护(3)本合同工程结束后，临时房屋建筑和公用设施等一切永久的和非移动建筑物，承包人均按发包人的要求无偿移交或拆除。
批复表（监理 [ 2017] 批复001号）合同名称：盂县龙华口水电站工程（一期）土建01标合同编号：LHKSDZ-TJ-2008-01致：山西省水利建筑工程局龙华口枢纽工程项目部贵方_______年____月____日报送的龙华口大坝导流洞封堵施工方案(文号：（省水工[2017]技案001号），经监理机构审核，批复意见如下：附件：施工技术方案申报表（省水工[2017]技案001号）《龙华口大坝导流洞封堵施工方案》监理机构：山西省水利水电工程建设监理公司龙华口水电站工程监理部总监理工程师：/监理工程师：日期： 2017 年 8 月 16 日承包人：山西省水利建筑工程局龙华口枢纽工程项目部签收人：日期： 2017 年 8 月 16 日包人、各1份。
2、一般批复由监理工程师签发，重要批复由总监理工程师签发。
3、本批复表可用于对承包人的申请、报告的批复。
施工技术方案申报表（省水工[2017]技案001号）合同名称：盂县龙华口水电站工程（一期）土建01标合同编号：LHKSDZ-TJ-2008-01 致：山西省水利水电工程建设监理公司龙华口水电站工程监理部我方今完成盂县龙华口水电站工程土建01标工程龙华口大坝导流洞封堵施工方案的编制，并经我方技术负责人审查批准，现上报贵方，请审批。
附：《龙华口大坝导流洞封堵施工方案》承包人：山西省水利建筑工程局龙华口枢纽工程项目部项目副经理：日期： 2017年 8月 15 日说明：本表一式4份，由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、发包人、设计代表各1份。
盂县龙华口水电站工程土建01标龙华口大坝导流洞封堵施工方案山西省水利建筑工程局龙华口枢纽工程项目部2017年8月审定：审核：编写：1、工程概况导流洞位于左坝肩山体内，设计截面为城门洞形，洞身长139m，其中包括闸室段4 m，进口底▽ m，顶▽ m，导流洞为无压洞，坡降%。
导流洞位于左坝肩山体内，设计截面为城门洞形，洞身长139m，其中包括闸室段4 m，进口底▽ m，顶▽ m，导流洞为无压洞，坡降%,后经扩挖，扩挖洞身长度66m，I型断面扩挖为II型断面，桩号分别为0+018至0+与0+至0+，导流洞为有压洞。
水电站导流洞工程施工总布置3.1 布置原则和依据1、主要依据石堤水电站导流洞工程施工招标及合同文件。
2、参观现场，标前会、招标文件澄清会、招标文件补充通知。
3、《水利水电工程施工规范》和《水利水电工程施工组织设计手册》等技术资料。
4、充分考虑该工程所处的地理位置、现场施工环境、地形地貌特征及与其它标段的协调等。
5、生产辅助设施集中布置，满足施工需要，同时要节约占地，降低成本，尽量减少与其它标段的干扰，经济合理。
6、根据我单位类似工程施工的成功经验和当前施工能力。
3.2发包人提供的条件3.2.1 场内交通在场内主干道未形成以前，为确保导流洞施工，发包人在右岸新建一条施工便道供承包人使用。
右岸施工便道起点位于北河桥南桥头纸厂院内，终点位于导流洞进口附近，终点高程252.00m，路面宽4.5-7m，为泥结碎石路面结构。
3.2.2 施工供电本标段施工用电电源位于河床右岸，业主提供两台变压器，一台位于大坝右坝肩下游施工便道内侧，容量为630 kVA；另一台位于导流洞进口附近，容量为315 kVA，电压比均为10 kV /400 V。
3.2.3火工材料火工材料的采购、运输、卸车、保管及质量检验由本合同承包人承担，发包人协助承包人办理相关手续。
火工材料由秀山县民爆专营公司供应，在工地左岸发包人设有专用炸药仓库供承包人使用，承包人不得另设仓库，炸药仓库距导流洞进口约4.5km。
3.2.4生产、生活房屋提供承包人施工所需生产、生活区场地，场地平整和临建设施的建设由承包人负责。
3.2.5油库本标段施工用油的采购、运输、卸车、保管及质量检验由本合同承包人承担，发包人在右岸施工便道边设有一个45t简易油库，供承包人使用，该油库距导流洞进口约1.5km。
3.2.6弃渣场地本标段弃渣场位于导流洞进口和进场施工便道附近，弃渣场位置见招标文件第三卷（图册）。
3.3 布置规划根据招标文件及《导流洞施工平面布置图》，以及发包方提供的施工条件，施工总布置主要遵循“布局紧凑，减少占地、方便生活、易于管理”的原则，按照能尽快形成主体工程施工条件，精心规划各施工辅助企业（设施）规模。
1、砂石料及砼生产系统本标段所需砂石料考虑利用开挖料自行制备，砼拌和系统考虑以生产效率高、自动化程度高的强制式拌和站为主。
砂石料及砼生产系统布置在生活区西侧的施工便道边。
2、钢筋及木模加工厂钢筋加工厂、木模加工厂集中布置于进口处的施工便道边。
3、综合修理厂、停车场、材料库等集中布置于进口处的施工便道边。
4、本工程项目经理部及生活用房、办公用房集中布置在出口施工生活区内。
5、施工供风、供水集中布置在进出口适当位置。
3.4 场内外交通3.4.1 场外交通XX水电站位于XX河的中上游河段，工程位于XX省（市）境内。
坝址位于……3.4.2场内交通在场内主干道未形成以前，为确保导流洞施工，发包人在右岸新建一条施工便道供承包人使用。
右岸施工便道起点位于北河桥南，终点位于导流洞进口附近，终点高程252.00m，路面宽4.5-7m，为泥结碎石路面结构。
施工时应充分利用该公路。
根据施工方法，还需修建进入施工现场、施工辅助企业及生活区的施工便道，总长约1km，路面宽度6m，控制纵坡＜9%，泥结石路面。
3.5 施工风、水、电及通讯系统3.5.1 施工供风系统本工程施工供风主要用于石方开挖，地下洞室的锚喷支护以及混凝土清基、凿毛处理。
由于该工程施工范围较大，因此在开挖供风时以集中空压站为主，移动空压机风源为辅。
共设置2处集中空压站。
（一）第一空压站：设在导流洞出口，用于出口明挖及洞身开挖等的施工用风。
（二）第二空压站：设在导流洞进口，用于进口明挖及洞身开挖等的施工用风。
供风时，在进出口及洞身敷设供风干管，同时在供风干管上设置贮气罐，保证供风的压力稳定。
满足施工供风需要。
3.5.2 施工供水系统根据现场条件和本标施工特点，在导流洞进口生产区和出口生产区各布置一套集中供水系统，砂石骨料及混凝土生产用水由出口生产区供水系统供给，其它施工辅助企业生产用水采用洒水车拉水供给，生活办公营地生活用水采用深井取水。
1、生产用水导流洞进口生产区生产用水高峰期最大用水量为25m3/h，采取一级泵站供水的方式，取水泵站设置于进口河边，泵站内配置150D30×5型离心水泵两台（一台备用），取水管用4＂管。
在进口洞口上方EL290m高程处设一50m3水池，采用4″主管向进口生产区供水，支管根据具体情况采用3″管和2″管。
导流洞出口生产区生产用水高峰期最大用水量为35m3/h，采取一级泵站供水的方式，取水泵站设置于出口河边，泵站内配置150D30×5型离心水泵两台（一台备用），取水管用4＂管。
在出口洞口上方EL300m高程处设一100m3水池，采用4″主管向进口生产区供水，支管根据具体情况采用3″管和2″管。
为减少施工用水中的悬浮颗粒，需在进出口水池前各加一沉淀池。
2、消防用水消防用水利用出口水池，同时配备1台8m3消防车。
3、生活用水生活用水采用深井取水。
在生活区内打一眼深水井，供水时，由管井内水泵供水至生活给水泵房，在泵房内设一个20 m3钢板水箱，由水泵供水至施工营地各用水点。
施工现场饮用水由水车供水。
供水管采用焊接钢管，明管敷设，跨越道路时采用埋地敷设，洞内采用锚杆焊接钢筋支架架起。
供水干管在水流转向处设混凝土支墩对管路进行固定。
3.5.3施工供电系统由本工程发包人提供的施工用电电源位于河床右岸，提供两台变压器，一台位于大坝右坝肩下游施工便道内侧，容量为630 kVA；另一台位于导流洞进口附近，容量为315 kVA，电压比均为10 kV /400 V。
发包人提供的变压器容量及位置可满足本工程施工要求，另需配置变压器低压侧线路及施工备用电源，一旦电力系统停电及供电不足，备用电源自动投入，解决工地抽排水和照明用电的急需。
3.5.4 照明为保证施工作业区、施工道路和生活区有充足的照明设施。
1、进出口施工区、碴场等处露天作业区采用广场照明方式。
在洞口、施工区两侧山上布置TG5型镝灯泛光灯。
2、场内施工道路的照明方式采用大马路弯灯，每40m布置一盏250w 自镇流荧光高压汞灯，转弯处加密布置。
3、洞内每25m布置一盏250w自镇流荧光高压汞灯，离地面4m高，作业面采用碘钨灯，可以保证洞内有充足的照明度。
4、施工照明线路架设1km.5、在不便于使用电器照明的工作面应采用特殊照明设施。
地下工程照明用电应遵守《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999第13.3节的规定。
地下工程施工作业面的照明系统的电压不得高于36V。
在潮湿和易触及带电体场所的照明供电电压不应大于24V。
3.5.5 防雷和接地高大建筑物安装避雷针或避雷带防雷；同时所有的避雷设施、变压器中性点、电气设备外壳设置专用接地线进行保护接地，且其接地电阻Rgd≤10Ω，从而吸收雷击和系统波动过电压，避免电气设备、重要建筑物免招雷击；同时可避免电气设备可能漏电导致对人体造成伤害，以保证人身的安全。
3.5.6 施工通讯系统3.5.6.1 对外通讯根据现场情况，移动和联通的网络信号已覆盖大部分施工区，进场后，我方与当地邮电部门联系在项目经理办公室、项目行政办公室及供应部各安装1部程控电话解决对外通讯联系，另外为现场主要行政管理人员配置15部手机进行对外通讯联系。
在办公室安装1台传真机，传输文件资料。
3.5.6.2 内部通讯配置10对手持对讲机进行场内联系。
3.5.7通风及排水布置一、施工通风系统布置导流洞断面较大，通风散烟问题不很突出。
结合本工程特点，首先要以机械通风为主，创造机械—自然通风的有利条件，改善施工作业环境。
其次是加强施工机械的净化，减少废气污染。
第三是加强现场尘毒监测，严格通风管理。
通风系统布置如下：在进出口洞口分别布置1台轴流通风机向洞内压风，采取压入式通风方式，随着开挖作业延伸通风筒，风筒采用直径0.8m的硬质风筒，通风至施工作业面。
施工通风布置见施工通风平面布置图，通风设施见下表。
施工通风设施特性表二、施工排水根据招标文件，结合本工程的特点，排水方式拟采用分散排水与集中排放相结合。
分散即各个单项工程项目施工都配有相应的排水系统，集中排放即单项工程项目施工的施工废水，均需经排水泵或重力流汇集至排水泵站，经排水泵站集中排至生产废水处理站。
生活污水需集中至生活污水排水泵站，经泵站排水至生活污水处理站。
（一）排水明沟：土石方明挖施工时，在开挖边线外先设置排水沟，保证施工作业面外的水不流入作业面内。
（二）排水泵站本工程共设置四个集中排水泵站，其中生产废水泵站3个，生活污水泵站1个。
1、第一排水泵站设置在出口，将生产废水排至生产废水处理站。
2、第二排水泵站设置在进口，将生产废水排至生产废水处理站。
3、第三排水泵站设置在砂石加工厂及混凝土拌和站，将生产废水排至生产废水处理站。
4、第四排水泵站为生活污水泵站，设在施工生活区，所有的生活污水全部由该泵站排至生活污水处理站。
3.6 生产辅助企业的布置3.6.1砂石料加工系统在生活区西侧施工便道边布置一套30t/h的砂石料加工系统，按三级配骨料生产设计。
因加工料源为工程开挖的有用渣料，粒径较大，故一级破碎为PF-600×900颚式破碎机，二级为PFQ1007强力反击机，并与筛分构成闭路循环，制砂采用PL-700（Ⅱ）主轴式冲击机，湿法生产。
主轴式冲击机生产的＜5mm砂料经分级筛分后，进入洗砂机脱水后，运至成品仓堆放；当生产喷砼用的砂石骨料时，将第三层筛网由5mm换成10mm，此时，筛下料即为喷砼用的＜10mm的混合料，若混合料中砂率含量达不到规范要求，可按比例掺入相应的砂料。
主要设备配置见下表。
砂石骨料生产系统主要设备表3.6.2 砼拌和系统的布置本工程全部砼浇筑及喷砼均由自己的砼系统供应至完工。
为满足工程需要，拟在砂石骨料加工系统旁布置一个砼系统，以满足砼浇筑及喷、锚用砼。
砼系统紧靠砂石加工系统成品堆料场布置。
根据砼施工强度需要及工期要求，选用强制混凝土搅拌机，生产能力25m3/h。
拌和系统采用平地布置。
采用ZL50装载机将砂石料从砂石加工系统成品堆料场运入拌和集料称量系统配料，胶带机运送骨料入搅拌机。
水泥考虑使用袋装水泥，设置120m2水泥库各一座。
3.6.3 钢筋加工厂加工厂集中布置在进口施工便道边，建筑面积100 m2，占地600 m2。
3.6.4 木材加工厂木材加工厂集中布置在钢筋加工厂旁，直接购买板材加工模板,加工厂内设45m2加工房、15m2工具库，占地面积300 m2。
3.6.5 机械修配厂工程主要选择机况良好的设备进场，现场修理厂仅考虑机械设备中修、小修、日常维护保养，机械设备大修定点在具有相应资质和规模的修理厂进行。
