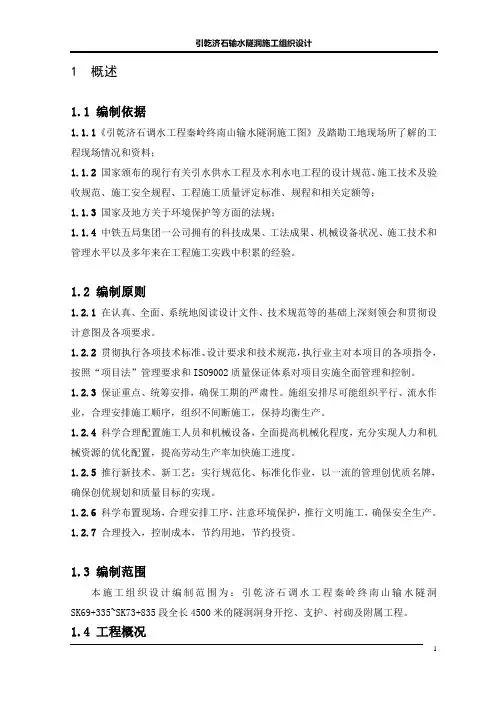

1 概述
1.1 编制依据
1.1.1《引乾济石调水工程秦岭终南山输水隧洞施工图》及踏勘工地现场所了解的工程现场情况和资料;
1.1.2 国家颁布的现行有关引水供水工程及水利水电工程的设计规范、施工技术及验收规范、施工安全规程、工程施工质量评定标准、规程和相关定额等;
1.1.3 国家及地方关于环境保护等方面的法规;
1.1.4 中铁五局集团一公司拥有的科技成果、工法成果、机械设备状况、施工技术和管理水平以及多年来在工程施工实践中积累的经验。
1.2 编制原则
1.2.1 在认真、全面、系统地阅读设计文件、技术规范等的基础上深刻领会和贯彻设计意图及各项要求。
1.2.2 贯彻执行各项技术标准、设计要求和技术规范,执行业主对本项目的各项指令,按照“项目法”管理要求和ISO9002质量保证体系对项目实施全面管理和控制。
1.2.3 保证重点、统筹安排,确保工期的严肃性。施组安排尽可能组织平行、流水作业,合理安排施工顺序,组织不间断施工,保持均衡生产。
1.2.4 科学合理配置施工人员和机械设备,全面提高机械化程度,充分实现人力和机械资源的优化配置,提高劳动生产率加快施工进度。
1.2.5 推行新技术、新工艺;实行规范化、标准化作业,以一流的管理创优质名牌,确保创优规划和质量目标的实现。
1.2.6 科学布置现场,合理安排工序,注意环境保护,推行文明施工,确保安全生产。
1.2.7 合理投入,控制成本,节约用地,节约投资。
1.3 编制范围
本施工组织设计编制范围为:引乾济石调水工程秦岭终南山输水隧洞SK69+335~SK73+835段全长4500米的隧洞洞身开挖、支护、衬砌及附属工程。
1.4 工程概况
1.4.1工程概况
引乾济石调水工程是利用西康公路秦岭终南山特长隧道,将商洛市柞水县境内乾佑河上游部分水量穿越秦岭调入西安市长安区境内石砭峪河,是陕西省南水北调规划推荐近期实施的调水工程之一。该工程引水干渠为平行于秦岭终南山公路隧道、位于隧道西侧的输水隧洞,采用自流方式引水,隧洞中线与公路西线隧道中线间距为20m,北口里程为SK64+825,南口里程SK82+845,全长18045m,过水断面尺寸2.5×3.05m。隧洞进口为南口柞水县的乾佑河,出口为长安区的石砭峪河。最大引水流量8m3/s。
洞身围岩有Ⅰ、Ⅱ、Ⅲ及Ⅳ类围岩,以Ⅱ、Ⅲ类围岩为主,从设计图上统计:本标段Ⅲ类围岩段194m,占4.3%;Ⅱ类围岩段1553m,占34.5%;Ⅰ类围岩段1993m,占44.3%;Ⅰ类岩爆围岩段760m,占16.9%。
本隧洞根据不同的地质及断面情况,有不同的衬砌类型,Ⅰ、Ⅱ类围岩采用锚喷衬砌,Ⅲ、Ⅳ类围岩及斜井特殊地段采用模筑砼衬砌。
围岩岩性以混合花岗岩和混合片麻岩为主,间夹少量片麻岩残留体。岩质脆硬,节理较发育~不发育;水文地质条件较好,位于构造裂隙弱富水段和节理裂隙贫水段,对施工较为有利。
不良地质及地质灾害主要有断层和岩爆。断层主要为F5断层,宽约108m,断带物质主要为碎裂混合花岗岩及少量糜棱岩;根据公路东线推测隧道Ⅵ类围岩段有可能发生中等岩爆,岩温较高,可达28℃。
1.4.2 设计概况
(1)本段均为1.1%的上坡,施工采用斜井方案,结合西线公路隧道紧急停车带和行车横通道布设,其间距约为1500m,斜井施工长度15~20m,与输水隧洞平面夹角40度,倾角3~5度。
(2)输水隧洞及两端输水渠道按4级建筑物设计,其余附属工程及临时工程均按5级建筑物设计。
(3)输水隧洞、渠道等主要建筑物防洪标准按20年一遇洪水设计,50年一遇洪水校核。
(4)地震设防烈度为Ⅶ度。
1.4.3 施工环境
施工从公路西线隧道的紧急停车带开设三个斜井进入输水隧洞进行分段开挖,区
段长、作业面多、工作面小、施工难度大。施工中应注意协调好各工作面的小循环和各工区之间的大循环的关系,使整个隧道施工快速而有序。
1.4.4 工程特点
1)本段位于整个输水隧道的中部,距西安端洞口的平均距离约6800m,隧道通风、排水、运输及通讯调度都较为困难。
2)隧道工作面较多、施工管理难度大,因此施工过程中开挖、支护、运输、通风以及排水等都必须做好协调和管理,以实现“快速、有序、优质、高效”的建设目标。
3)隧道工作断面狭小,无法采用常规的公路隧道施工机械施工。
4)隧道埋深大、地质条件复杂,不可预见性大;Ⅵ类围岩占了区段的将近一半,围岩硬度高,钻爆较为困难。
2 施工组织总体目标
2.1 工期目标
开工日期:2004年11月30日
全部工程完工日期:2006年1月31日;
本工程计划利用14个月时间完成全部工程,其中洞身开挖10.9个月,总工期比设计工期提前一个月完成。
2.2 质量目标
单位工程一次验收合格率达到100%,优良率达到95%以上,确保全部工程达到国家、水利水电部现行的工程质量验收标准。争创行业部级优质工程。
2.3 安全目标
不发生人身重大伤亡事故和机械破损事故,年负伤频率控制在2‰以下。
2.4 文明施工目标
不污染环境,不造成水土流失,创文明施工样板工地。
3 施工总体进度计划
3.1 开、竣工日期
开工日期:2004年11月30日。
11月30日,1号工区和2号工区斜井正式开挖,3号工区斜井于12月15日开
工。
竣工日期:2006年1月31日。
3.2 施工进度计划
3.2.1 施工准备
施工准备:2004年11月20日~2004年11月30日用10天时间完成施工准备工作。3号工区12月1日~12月15日进行施工准备。
施工准备工作要合理调配,快速、有序,应调整好与西线施工的干扰问题,全面做好控制桩点引入及测量复核、机械设备安装调试、物资供应、人员安排等前期工作。
3.2.2 洞身开挖、支护
2004年12月15日~2005年11月7日共10.85个月时间进行隧洞开挖,月均开挖415m,锚喷支护紧跟开挖。
1号工区:
南口Ⅱ类围岩段SK70+076~SK70+491段,长415m,从2004年12月15日~2005年3月6日共2.77个月时间完成开挖;Ⅲ类围岩段SK70+491~SK70+599段,长108m,从2005年3月6日~2005年4月2日共0.9个月时间完成开挖;Ⅱ类围岩段SK70+599~SK70+935段,长336m,从2005年4月2日~2005年6月9日共2.24个月时间完成开挖。
北口Ⅰ、Ⅱ类围岩段SK70+076~SK69+335段,长741m,从2005年6月12日~2005年11月7日共4.94个月时间完成开挖。
2号工区:
北口Ⅰ、Ⅱ类围岩段SK71+771~SK70+935段,长836m,从2004年12月15日~2005年5月30日共5.57个月时间完成开挖。
南口Ⅰ类围岩段SK71+771~SK72+435段,长664m,从2005年6月2日~2005年10月13日共4.43个月时间完成开挖。
3号工区:
南口Ⅰ、Ⅱ类围岩段SK73+257~SK73+710段,长453m,从2005年1月1日~2005年3月30日共3.02个月时间完成开挖;Ⅲ类围岩段SK73+710~SK73+796段,长86m,从2005年3月30日~2005年4月21日共0.72个月时间完成开挖;Ⅱ类围岩段SK73+796~SK73+835,长39m,从2005年4月21日~5月28日共0.26个月时间完
