艾默生变频器的维护及检修

艾默生变频器过电流故障E001E002的原因
和解决方法
艾默生变频器在工作中比较常见的故障是过电流，艾默生变频器过电流故障是要依据故障发生在什么时间段来确定过电流的类型。

当艾默生变频器在启动加速过程中发出过电流故障报警，艾默生变频器此时显示的故障代码为E001，变频器在降速停止工作时消失的过电流，名称为减速运行过电流故障，艾默生变频器显示的过电流故障代码为E002。

艾默生变频器报E001是变频器加速运行过电流。

检查处理方法看下面说明书截图。

可能导致上述艾默生变频器过电流故障的缘由有：
①变频器的加速时间设置太短或者减速时间设置过短；
②变频器的V/F曲线或转矩提升设置错误；
③在短暂停机后，重新对旋转中的电机实施再起动的因素；
④在变频器PG运行加速过程中码盘故障或码盘消失断线因素导致。

⑤变频器的功劳与电机功率不匹配。

在艾默生变频器过电流故障时的对策：
①调整变频器的加速时间或者减速时间。

②修转变频器V/F曲线或转矩等参数的提升。

③将变频器的起动方式F2.00参数设置为转速跟踪再起动方式。

④对变频器的PG板及连接线进行检查。

⑤在变频器外部增加制动电阻或者制动单元。

⑥检查变频器与电机的功率是否比配，假如不比配，需要更换变频器或者是电机。

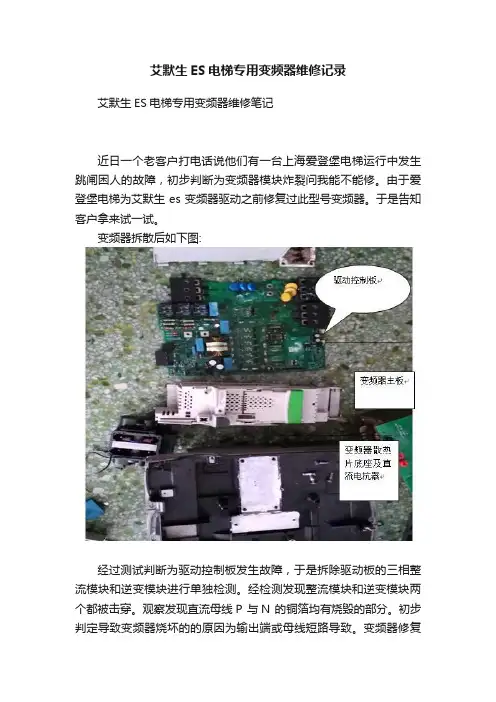

艾默生ES电梯专用变频器维修记录
艾默生ES电梯专用变频器维修笔记
近日一个老客户打电话说他们有一台上海爱登堡电梯运行中发生跳闸困人的故障，初步判断为变频器模块炸裂问我能不能修。

由于爱登堡电梯为艾默生es变频器驱动之前修复过此型号变频器。

于是告知客户拿来试一试。

变频器拆散后如下图:
经过测试判断为驱动控制板发生故障，于是拆除驱动板的三相整流模块和逆变模块进行单独检测。

经检测发现整流模块和逆变模块两个都被击穿。

观察发现直流母线P 与N 的铜箔均有烧毁的部分。

初步判定导致变频器烧坏的的原因为输出端或母线短路导致。

变频器修复
后也必须排除外部故障才能运行。

将损坏的模块更换修复六路驱动电路及铜箔初步上电试验变频器能正常运行。

具体修复部分如下图所示
以上资料仅供学习参考，变频器驱动板在工作时有540V高压不具备基本的维修基础请不要擅自维修，以免发生意外。

艾默生变频器说明书1. 引言艾默生变频器是一种高性能的电力控制装置，用于调整交流电动机的转速和输出功率。

本说明书将介绍艾默生变频器的安装、操作和维护等相关内容，以帮助用户正确使用该设备。

2. 设备安装2.1 安装位置选择艾默生变频器应安装在通风良好的干燥环境中，远离高温、潮湿和有害气体的地方。

同时要保证设备与周围空间有足够的距离，便于散热和维修。

2.2 电源接入使用专用电源线将艾默生变频器连接到电源，并确保电源的额定电压和频率与设备相匹配。

接线时要遵循正确的接线方法和安全规范，以确保电气连接的可靠性和安全性。

2.3 信号线连接连接艾默生变频器的控制信号线，包括启停信号、速度控制信号和故障报警信号等。

确保信号线连接牢固可靠，并正确设置相应的参数，以实现准确的控制和监测功能。

3. 操作指南3.1 启动与停止按下启动按钮启动艾默生变频器，可以通过调节设备上的旋钮或使用外部输入信号来控制输出功率和转速。

停止时，按下停止按钮，变频器会立即停止输出。

3.2 转速控制通过变频器设备面板上的转速调节旋钮或外部输入信号，调节变频器控制的电动机的转速。

根据需要选择合适的转速范围和控制精度。

3.3 报警处理当变频器发生故障或异常情况时，会自动发出报警信号，并在设备面板上显示相应的故障代码。

根据说明书中的故障代码表，可判断故障类型并采取相应的处理措施。

4. 维护与保养4.1 清洁保养定期对艾默生变频器进行清洁保养，可以通过吹除灰尘和异物，或使用软布擦拭外壳表面。

注意在清洁过程中要断开电源，并避免使用腐蚀性、挥发性或低温清洁剂。

4.2 定期检查定期检查变频器的外观是否有损坏或磨损，检查电气连接和信号线是否牢固。

若发现异常情况，及时采取措施进行修复或更换零部件。

4.3 保护措施保护艾默生变频器免受过电流、过电压、过载和短路等电气问题的影响，可以采取相应的保护装置和措施，如安装熔断器、过载保护器和整流滤波器等。

5. 注意事项在使用艾默生变频器时，需要注意以下事项：•不得擅自拆卸变频器外壳，以免危及人身安全和设备正常工作。

艾默生变频器维修解惑艾默生是一个来自美国的变频器品牌，艾默生公司推出的 ENYDRIVETM 系列变频调速产品，覆盖了从0.4 KW到280 KW的功率范围，满足了各行业企业用户多样化的需求。

艾默生EV1000系列变频器，体积小，操作简便，适用于塑料机械、纺织机械、烟草机械、陶瓷机械、制药机械食品机械、印刷机械、包装机械、中央空调等专用设备配套。

艾默生EV2000系列变频器，功率范围广，功能更加丰富，适合于风机、水泵的节能改造；传送负载、位能负载的变速驱动；各种机械设备配套。

艾默生TD2100 系列是供水专用型变频器。

适用于：城乡住宅小区供水，城市集中供热供水，无塔供水装置，工业企业供油、供水装置。

艾默生EV3000系列变频器，高性能矢量控制型，适合于：位势负载、大动态变化负载控制、速度高精度控制、转矩控制系统、位置控制系统。

如：提升机械、冶金机械、高精度造纸系统、拉丝机控制、卷曲控制、化纤高速纺丝控制等。

艾默生EV3100系列是电梯专用型变频器。

北京凌坤电气的工程师，将自己从事工控维修工作多年中遇到的艾默生变频器维修实例进行了总结归纳，希望能给大家的学习和工作提供一些有价值的参考。

艾默生变频器故障代码及类型：故障代码故障类型故障代码故障类型 POFF 输入欠压 E008 输入缺相 E001 加速过流 E009 输出缺相 E002 减速过流 E010 模块保护 E003 恒速过流 E011 逆变过热 E004 加速过压 E012 整流过热 E005 减速过压 E016 读写故障 E006 恒速过压 E018 接触器未吸合 E007 控制电源过压 E019 电流检测电路故障1、艾默生变频器维修——电流检测故障在艾默生变频器维修中，如果变频器出现了电流检测故障（如：报警显示E019，E001）。

那么故障原因很可能出现在以下3个地方：1、控制板Q1(15050026)；2、7840；3、小板。

在变频器维修工作中，如果能首先排除控制板Q1(15050026)出现故障的可能性，那么下一步就是在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，如果值为2.5，2.5，5，那就表明7840正常，否则就要更换7840。

第三讲艾默生变频器的维修经验谈在维修艾默生系列变频器前，一定要对故障代码有所了解，不然就无从下手。

本人收集整理这些资料，就是为了和大家一起分享，希望能帮助到大家日后的工作。

故障代码故障类型故障代码故障类型POFF 输入欠压E008 输入缺相E001 加速过流E009 输出缺相E002 减速过流E010 模块保护E003 恒速过流E011 逆变过热E004 加速过压 E012 整流过热E005 减速过压 E016 读写故障E006 恒速过压E018 接触器未吸合E007 控制电源过压 E019 电流检测电路故障1、电流检测故障（如报E019，E001）：（1）控制板Q1(15050026)坏。

（2）7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，值为2.5，2.5，5为正常，否则7840坏。

（3）小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为2.5，2.5，2.5，3.4 1.5 ，0，1.6。

如值不对，小板坏：此时可更换小板坏中的三个小IC(39030024 LMV393),如还不好，更换小板。

2、显示POFF:驱动板上电POFF，测CVD电压正常应为2.6－2.7，如测得1.9，可能R51,R52,C36,C37,排线中的某一个坏，其中的电解电容坏的最多。

只在带电机运行时报POFF,驱动板变压器也有可能坏。

3、缓冲电阻坏：缓冲电阻和滤波大电容是成对的。

如果其一坏，另一个很可能也坏。

缓冲电阻坏也有可能是继电器不吸合（继电器坏或控制板坏，或与二者相连的电路上元件坏）引起。

单相输入（220V）的变频器，板的故障记录：母线电压是否由310变为了540）。

此时不断IPM的整流桥已坏，滤波大电容也坏（或炸裂或顶面凸起变硬）。

如果只更换IPM后就上电，会听到“啪，啪”的响声（电容内的声音），应立即掉电，否则IPM的整流桥又会坏。

发现一个大电容坏，最好都换新的。

2010年第5期随着时代的发展和科技的进步，变频器在我国许多企业得到了广泛的应用，变频器的应用使生产过程变得方便、快捷，同时节约了大量的电能，为我国绿色GDP 的增长做出了很大的贡献。

但是，变频器的使用也有很多需要注意的地方，否则会给变频器的维护带来很大的问题；同时在变频器的运行过程中，变频器控制系统中的任何一个环节出现问题，如处理不及时，都有可能对生产造成较大影响。

本文以艾默生EV2000变频器为例，说明变频器在实际使用过程中注意事项和处理其常见故障的方法。

一、变频器EV2000使用注意事项1．关于电动机及机械负载。

（1）与工频运行比较。

EV2000系列变频器为电压型变频器，输出电压是PWM 波，含有一定的谐波。

因此，使用时电机的温升、噪声和振动同工频运行相比略有增加。

（2）恒转矩低速运行。

变频器驱动普通电机长期运行时，由于电机的散热效果差，输出转矩额度有必要降低。

如果需要以低速恒转矩长期运行，必须选用变频电机。

（3）电机的电子热保护值。

当选用适配电机时，变频器能对电机实施热保护。

若电机与变频器额定容量不匹配，则务必调整保护值或采取其他保护措施，以保证电机的安全运行。

（4）在50HZ 以上频率运行。

若超过50HZ 运行，除了考虑电机的振动、噪音增大外，还必须确保电机轴承以及机械装置的使用速度范围，务必事先查询。

（5）机械装置的润滑。

减速箱及齿轮等需要润滑的机械装置在长期低速运行时，由于润滑效果变差，可能会造成损坏，务必事先查询。

（6）负转矩负载。

对于提升负载之类的场合，常常会有负转矩发生，变频器常会产生过电流或过电压故障而跳闸，此时应该考虑选配适当参数的制动组件。

（7）负载装置的机械共振点。

变频器在一定的输出频率范围内，可能会遇到负载装置的机械共振点，必须通过设置跳跃频率来避开。

（8）频繁起停的场合。

宜通过端子对变频器进行起停控制。

严禁在变频器输入侧使用接触器等开关器件进行直接频繁起停操作，否则会造成设备损坏。

艾默生CT变频器故障及维修方法1、电流检测故障（如报E019，E001）（公：my_servo）（技术交流、故障分析、疑难解答）：（1）控制板Q1（15050026）坏。

（2）7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，值为2.5，2.5，5为正常，否则7840坏。

（3）小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为2.5，2.5，2.5，3.41.5，0，1.6。

如值不对，小板坏：此时可更换小板坏中的三个小IC （39030024LMV393），如还不好，更换小板。

2、显示POFF：驱动板上电POFF，测CVD电压正常应为2.6－2.7，如测得1.9，可能R51，R52，C36，C37，排线中的某一个坏，其中的电解电容坏的最多。

只在带电机运行时报POFF，驱动板变压器也有可能坏。

3、缓冲电阻坏：缓冲电阻和滤波大电容是成对的。

如果其一坏，另一个很可能也坏。

缓冲电阻坏也有可能是继电器不吸合（继电器坏或控制板坏，或与二者相连的电路上元件坏）引起。

单相输入（220V）的变频器，特别要注意：如果无显示或炸机，很可能是用户接入了三相电（380V）引起的（可察控制板的故障记录：母线电压是否由310变为了540）。

此时不断IPM的整流桥已坏，滤波大电容也坏（或炸裂或顶面凸起变硬）。

如果只更换IPM后就上电，会听到“啪，啪”的响声（电容内的声音），应立即掉电，否则IPM的整流桥又会坏。

发现一个大电容坏，最好都换新的。

因电容是易坏易老化的器件。

4、显示不稳：先有显示，然后没有，风扇停下，电压只有12，此种现象一般是U1厚膜坏。

报故障E015：通电指示灯亮，键盘不亮，拨了风扇就好--风扇短路。

5、不制动：01180099，01180100，01180113，01180114的制动管不在IPM内部，变频器炸机和不显示很可能就是在变频器停机制动时引起的，所以更换IPM后，一定要检测制动电路的好坏：制动光耦，制动管（MOS 管不好测，可测其串联的续流二极管，正常应为0.37左右），门极电阻（也就是MOS管的门极电阻，正常应为100欧姆）。

艾默生变频器故障及处理方法艾默生变频器故障及处理方法故障代码故障类型故障代码故障类型PＯFF 输入欠压E0０8 输入缺相E0０１加速过流E009 输出缺相E002 减速过流E０10 模块保护E00３恒速过流E０11 逆变过热E004加速过压E012整流过热E０05 减速过压E０1６读写故障E００6 恒速过压E01８接触器未吸合E00７控制电源过压E019 电流检测电路故障1、电流检测故障（如报Ｅ０1９，E0０１）：(1）控制板Q1(１５０50０26）坏.(2)7840坏:在变频器通电时,用直流档，黑接５脚,红分别接6，7，８脚,值为2、5，２、5,5为正常,否则７840坏。

(3)小板坏:在变频器通电时,用直流档，黑接７８40得5脚,红分别接小板得脚从左到右应为2、5，2、5，２、５，3、４1、５，0,1、6。

如值不对，小板坏：此时可更换小板坏中得三个小IC （３9０30０24LMV393),如还不好，更换小板。

2、显示PＯFF:驱动板上电PＯFF，测CVD电压正常应为２、6－2、7,如测得1、9，可能Ｒ51,R５2，C3６,Ｃ37,排线中得某一个坏, 其中得电解电容坏得最多。

只在带电机运行时报POFF,驱动板变压器也有可能坏.3、缓冲电阻坏：缓冲电阻与滤波大电容就是成对得。

如果其一坏，另一个很可能也坏。

缓冲电阻坏也有可能就是继电器不吸合(继电器坏或控制板坏，或与二者相连得电路上元件坏）引起。

单相输入（220V）得变频器,特别要注意：如果无显示或炸机,很可能就是用户接入了三相电（380V）引起得(可察控制板得故障记录：母线电压就是否由31０变为了５40）。

此时不断IPM得整流桥已坏，滤波大电容也坏（或炸裂或顶面凸起变硬)。

如果只更换IＰM后就上电，会听到＆＃8220;啪，啪&＃８2２1；得响声（电容内得声音),应立即掉电,否则ＩPM得整流桥又会坏。

发现一个大电容坏，最好都换新得。

因电容就是易坏易老化得器件.4、显示不稳:先有显示,然后没有,风扇停下,电压只有12,此种现象一般就是U1厚膜坏。
