线路中导线的颜色规定1 依导线颜色标志电路时1．1 黑色：装置和设备的内部布线。
1．2 棕色：直流电路的正极。
1．3红色：三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
1．4黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
1．5绿色：三相电路的B相。
1．6蓝色：直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
1．7 淡蓝色：三相电路的零线或中性线；直流电路的接地中线。
1．8 白色：双向可控硅管的主电极；无指定用色的半导体电路。
1．9 黄和绿双色（每种色宽约15~100毫米交替贴接）；安全用的接地线。
1．10 红、黑色并行：用双芯导线或双根绞线连接的交流电路。
2 依电路选择导线颜色时2．1 交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；安全用的接地线：黄和绿双色。
2．2 用双芯导线或双根绞线连接的交流电路：红黑色并行。
2．3直流电路的正极：棕色；负极：蓝色；接地中线：淡蓝色。
2．4 半导体电路的半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；阴极：红色。
可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。
双向可控硅管的控制极：黄色；主电极：白色。
2．5整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
2．6 具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
注：对于某种产品（如船舶电器）的母线，如国际上已有指定的国际标准，且与第2.1和2.3条的规定有差异时,亦允许按该国际标准所规定的色标进行标色。
导线颜色的选择GB50258—96《电气装置安装工程1KV及以下配线工程施工及验收规范》第3.1.9条规定：当配线采用多相导线时，其相线的颜色应易于区分，相线与零线（即中性线N—编者注）的颜色应不同，同一建筑物、构筑物内的导线，其颜色选择应统一；保护地线（PE线）应采用黄绿颜色相间的绝缘导线；零线宜采用淡兰（应为“蓝”——编者注）色绝缘导线。
导线颜色标准_电工成套装置中的导线颜色依导线颜色标志电路时1、黑色装置和设备的内部布线。
2 、棕色直流电路的正极。
3 、红色三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
4、黄色三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
5、绿色三相电路的B相。
6、蓝色直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
7、淡蓝色三相电路的零线或中性线；直流电路的接地中线。
8、白色双向可控硅管的主电极；无指定用色的半导体电路。
9、黄和绿双色（每种色宽约15~100毫米交替贴接）安全用的接地线。
10 、红、黑色并行用双芯导线或双根绞线连接的交流电路。
依电路选择导线颜色时1、交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。
2、用双芯导线或双根绞线连接的交流电路：红黑色并行。
3、直流电路：正极：棕色；负极：蓝色；接地中线：淡蓝色。
4、半导体电路的半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；阴极：红色。
可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。
双向可控硅管的控制极：黄色；主电极：白色。
5、整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
6、具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
电线接线颜色，黑色、棕色、红、橙、黄、绿、紫、灰、白色、粉红色、青绿色家庭插排的三种接线，黄绿地，棕火蓝零，接两根线的话接棕和蓝就行，红火蓝零，排插最好也正常接火线和零线。
因为排插有三孔插，孔的话是左零右火，一些电器如果是三孔线的话，其实电源模块里有个模块偷工减料的话，不是正常接线的插座，会造成机器外壳带电。
在我国电气行业的相关规范中，关于导线的颜色区分有着明文规定，红色为火线色标，蓝色、绿色或黑色为零线色标，黄绿彩线为地线色标。
国家标准是按照左零，右火，中接地，规定下面是零线和火线，插头上通常都有标识，“L”（标志字母为"L"Live Wire），代表火线，“N”（标志字母为"N"Naught wire），代表零线。
使用中千万不要将零线端和定位用的地线端连在一起，即使家里或单位的三线插座中没有接地，也最好使用三线电源插头和三线插座。
连接灯等设备的开关中，火线接开关，零线直接进入，地线接底板或设备的外壳!目前家庭用电一般采用五线制五线入户，即红、黄、绿、蓝、地线（地线是黄绿双色线）五线。
国家标准是红、黄、绿是火线，蓝色是零线；地线是黄绿双色线。
火线颜色有三种，有时楼层不同火线颜色不同，通常房间里开发商原来是什么颜色的线，电路改造时就对应什么颜色的火线。
一般来说，只要求母线必须遵循相色的规定；相色规定：A相为黄色，B相为绿色，C相为红色，中性线（即零线）为淡蓝色，保护中性线（地线）为黄绿双色。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。
电线用于三相交流电系统连接，以A相——黄色（Y或YE）、B 相——绿色（G或GN）及C相——红色（R或RD）来区分，用于零线N——淡蓝色（B或BU），用于保护线PE——黄绿双色（Y/G或YE/GN，或者Y&G、YE&GN）。
直流系统用电线，正极+——棕色（BN）、负极- ——蓝色（BU），直流中间点电线淡蓝色（BU）。

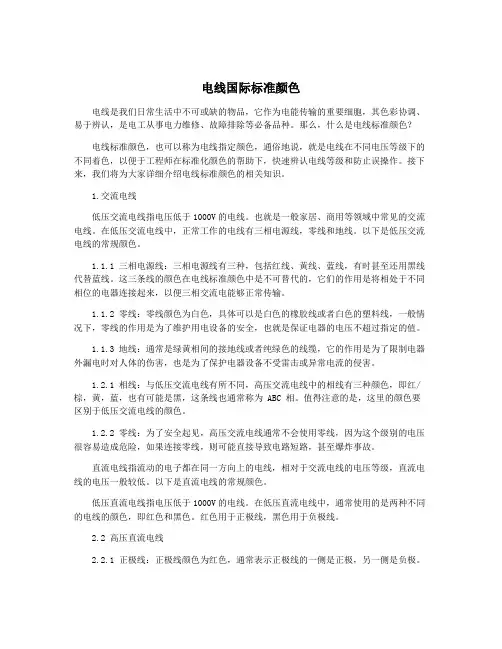

电线国际标准颜色电线是我们日常生活中不可或缺的物品，它作为电能传输的重要细胞，其色彩协调、易于辨认，是电工从事电力维修、故障排除等必备品种。
那么，什么是电线标准颜色？电线标准颜色，也可以称为电线指定颜色，通俗地说，就是电线在不同电压等级下的不同着色，以便于工程师在标准化颜色的帮助下，快速辨认电线等级和防止误操作。
接下来，我们将为大家详细介绍电线标准颜色的相关知识。
1.交流电线低压交流电线指电压低于1000V的电线。
也就是一般家居、商用等领域中常见的交流电线。
在低压交流电线中，正常工作的电线有三相电源线，零线和地线。
以下是低压交流电线的常规颜色。
1.1.1 三相电源线：三相电源线有三种，包括红线、黄线、蓝线，有时甚至还用黑线代替蓝线。
这三条线的颜色在电线标准颜色中是不可替代的，它们的作用是将相处于不同相位的电器连接起来，以便三相交流电能够正常传输。
1.1.2 零线：零线颜色为白色，具体可以是白色的橡胶线或者白色的塑料线，一般情况下，零线的作用是为了维护用电设备的安全，也就是保证电器的电压不超过指定的值。
1.1.3 地线：通常是绿黄相间的接地线或者纯绿色的线缆，它的作用是为了限制电器外漏电时对人体的伤害，也是为了保护电器设备不受雷击或异常电流的侵害。
1.2.1 相线：与低压交流电线有所不同，高压交流电线中的相线有三种颜色，即红/棕，黄，蓝，也有可能是黑，这条线也通常称为 ABC 相。
值得注意的是，这里的颜色要区别于低压交流电线的颜色。
1.2.2 零线：为了安全起见，高压交流电线通常不会使用零线，因为这个级别的电压很容易造成危险，如果连接零线，则可能直接导致电路短路，甚至爆炸事故。
直流电线指流动的电子都在同一方向上的电线，相对于交流电线的电压等级，直流电线的电压一般较低。
以下是直流电线的常规颜色。
低压直流电线指电压低于1000V的电线。
在低压直流电线中，通常使用的是两种不同的电线的颜色，即红色和黑色。
国标电线颜色标准
国标电线颜色标准是指中国国家标准（GB）中规定的电线颜色编码标准。
以下是中国国标GB 5023-2008《额定电压450/750V及以下橡皮绝缘、橡皮和布电线、电缆和电线束用颜色规定》中规定的颜色标准：
1.交流电线的颜色编码：
相线（Live/Line）：红色或棕色
零线（Neutral）：蓝色
地线（Earth/Ground）：黄绿色
2.直流电线的颜色编码：
正极线（Positive）：红色
负极线（Negative）：蓝色
地线（Earth/Ground）：黄绿色
需要注意的是，这些颜色编码标准适用于额定电压为450/750V及以下的橡皮绝缘、橡皮和布电线、电缆和电线束。
对于不同类型和用途的电线，可能存在其他电线颜色标准。
因此，在安装和使用电线时，应仔细查阅相关的标准规定，并确保符合正确的颜色标记以确保安全和合规。
此外，还要注意中国另一项标准GB/T 19666-2014《电工电子零件和设备用标记颜色的规定》中规定了用于电工电子零件和设备的标记颜色，例如在电子元件、电路板等方面
使用的色彩标记。
这些标记颜色体系与电线颜色编码标准有所区别，适用于不同的应用场景。
重要的是，在任何情况下，安装和使用电线时都应遵循适用的标准和规定，以确保正确的颜色标识和正确的电线连接，以增强电气安全性和避免潜在的电气故障。
因此，在具体的电气安装和使用中，建议咨询专业电气工程师或遵循当地的电气规范和标准。

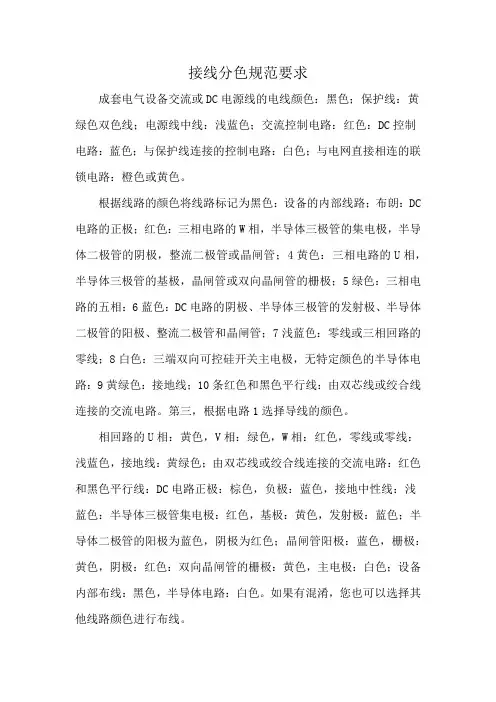

接线分色规范要求
成套电气设备交流或DC电源线的电线颜色：黑色；保护线：黄绿色双色线；电源线中线：浅蓝色；交流控制电路：红色：DC控制电路：蓝色；与保护线连接的控制电路：白色；与电网直接相连的联锁电路：橙色或黄色。
根据线路的颜色将线路标记为黑色：设备的内部线路；布朗：DC 电路的正极；红色：三相电路的W相，半导体三极管的集电极，半导体二极管的阴极，整流二极管或晶闸管；4黄色：三相电路的U相，半导体三极管的基极，晶闸管或双向晶闸管的栅极；5绿色：三相电路的五相：6蓝色：DC电路的阴极、半导体三极管的发射极、半导体二极管的阳极、整流二极管和晶闸管；7浅蓝色：零线或三相回路的零线；8白色：三端双向可控硅开关主电极，无特定颜色的半导体电路：9黄绿色：接地线；10条红色和黑色平行线：由双芯线或绞合线连接的交流电路。
第三，根据电路1选择导线的颜色。
相回路的U相：黄色，V相：绿色，W相：红色，零线或零线：浅蓝色，接地线：黄绿色；由双芯线或绞合线连接的交流电路：红色和黑色平行线：DC电路正极：棕色，负极：蓝色，接地中性线：浅蓝色：半导体三极管集电极：红色，基极：黄色，发射极：蓝色；半导体二极管的阳极为蓝色，阴极为红色；晶闸管阳极：蓝色，栅极：黄色，阴极：红色：双向晶闸管的栅极：黄色，主电极：白色；设备内部布线：黑色，半导体电路：白色。
如果有混淆，您也可以选择其他线路颜色进行布线。

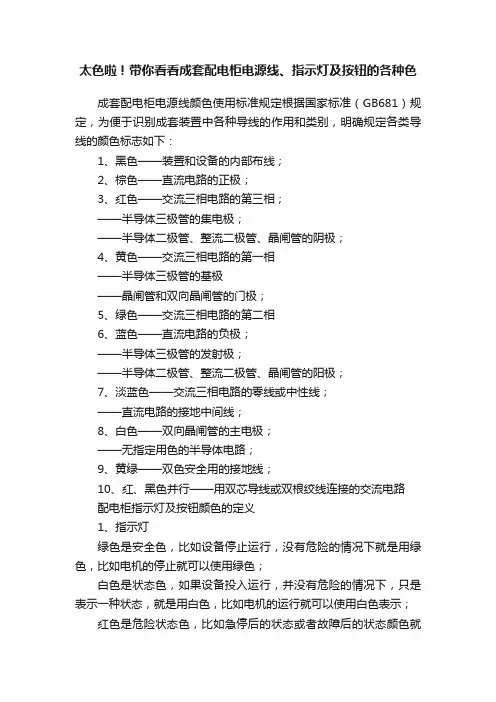

太色啦！带你看看成套配电柜电源线、指示灯及按钮的各种色
成套配电柜电源线颜色使用标准规定根据国家标准（GB681）规定，为便于识别成套装置中各种导线的作用和类别，明确规定各类导线的颜色标志如下：
1、黑色——装置和设备的内部布线；
2、棕色——直流电路的正极；
3、红色——交流三相电路的第三相；
——半导体三极管的集电极；
——半导体二极管、整流二极管、晶闸管的阴极；
4、黄色——交流三相电路的第一相
——半导体三极管的基极
——晶闸管和双向晶闸管的门极；
5、绿色——交流三相电路的第二相
6、蓝色——直流电路的负极；
——半导体三极管的发射极；
——半导体二极管、整流二极管、晶闸管的阳极；
7、淡蓝色——交流三相电路的零线或中性线；
——直流电路的接地中间线；
8、白色——双向晶闸管的主电极；
——无指定用色的半导体电路；
9、黄绿——双色安全用的接地线；
10、红、黑色并行——用双芯导线或双根绞线连接的交流电路
配电柜指示灯及按钮颜色的定义
1、指示灯
绿色是安全色，比如设备停止运行，没有危险的情况下就是用绿色，比如电机的停止就可以使用绿色；
白色是状态色，如果设备投入运行，并没有危险的情况下，只是表示一种状态，就是用白色，比如电机的运行就可以使用白色表示；
红色是危险状态色，比如急停后的状态或者故障后的状态颜色就
是使用红色。
2、按钮
红色按钮，比如急停使用的蘑菇头按钮就肯定使用红色；
黑色按钮，用于停止设备的运行；
白色按钮，用于设备启动；
蓝色按钮用于故障或警告复位。
国际电工电线颜色标准
国际电工电线颜色标准：
1、黄色，交流三相电路的第一相，A相。
2、绿色，交流三相电路的第二相，B相。
3、红色，交流三相电路的第三相，C相。
4、淡蓝色，交流三相电路的零线或中性线。
如果接三相，只需要接黄绿红三根，如果接单相电机，黄绿红三相任意一根和淡蓝色。
三相电线颜色是指黄、蓝、红，分别代表A、B、C三相，蓝色是零线，黄蓝相间的是接地线，接线时黄、蓝、红接火线，蓝色接零线，黄蓝相间的线接到PE保护线上或者接到设备外壳上（外壳已与地网连接）。
有时候四线颜色区分不开时，三根截面一样的为火线，截面稍小的为零线。

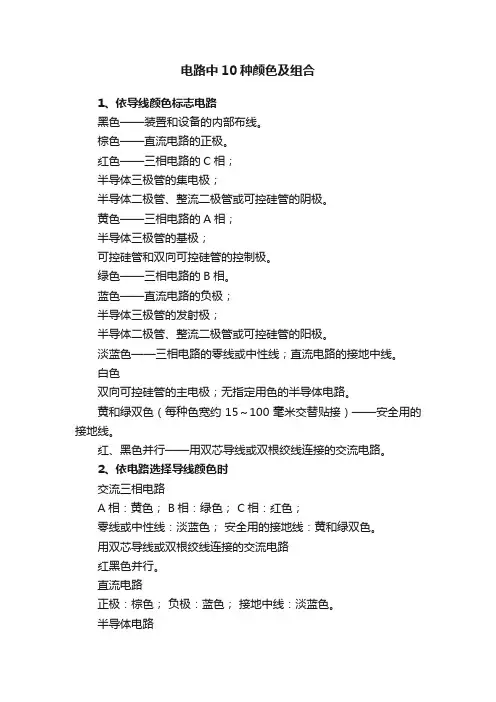

电路中10种颜色及组合1、依导线颜色标志电路黑色——装置和设备的内部布线。
棕色——直流电路的正极。
红色——三相电路的C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
黄色——三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
绿色——三相电路的B相。
蓝色——直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
淡蓝色——三相电路的零线或中性线；直流电路的接地中线。
白色双向可控硅管的主电极；无指定用色的半导体电路。
黄和绿双色（每种色宽约15～100毫米交替贴接）——安全用的接地线。
红、黑色并行——用双芯导线或双根绞线连接的交流电路。
2、依电路选择导线颜色时交流三相电路A相：黄色； B相：绿色； C相：红色；零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路红黑色并行。
直流电路正极：棕色；负极：蓝色；接地中线：淡蓝色。
半导体电路半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；阴极：红色。
可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。
双向可控硅管的控制极：黄色；主电极：白色。
整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
具体标色时在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
附表：各国三相导线颜色要求标准。

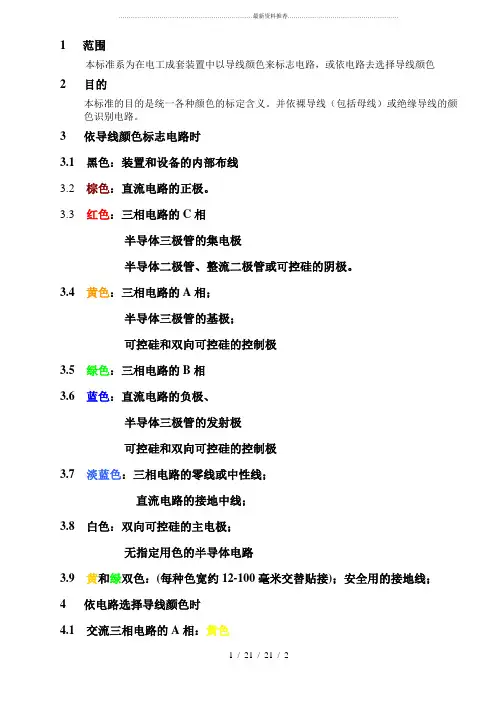

1范围
本标准系为在电工成套装置中以导线颜色来标志电路，或依电路去选择导线颜色
2目的
本标准的目的是统一各种颜色的标定含义。
并依裸导线（包括母线）或绝缘导线的颜色识别电路。
3依导线颜色标志电路时
3.1黑色：装置和设备的内部布线
3.2棕色：直流电路的正极。
3.3红色：三相电路的C相
半导体三极管的集电极
半导体二极管、整流二极管或可控硅的阴极。
3.4黄色：三相电路的A相；
半导体三极管的基极；
可控硅和双向可控硅的控制极
3.5绿色：三相电路的B相
3.6蓝色：直流电路的负极、
半导体三极管的发射极
可控硅和双向可控硅的控制极
3.7淡蓝色：三相电路的零线或中性线；
直流电路的接地中线；
3.8白色：双向可控硅的主电极；
无指定用色的半导体电路
3.9黄和绿双色：(每种色宽约12-100毫米交替贴接)；安全用的接地线；
4依电路选择导线颜色时
4.1交流三相电路的A相：黄色
B相：绿色
C相：红色
4.2用双芯导线或双根绞线连接的交流电路：红黑色并行。
4.3直流电路的正极：棕色
负极：蓝色
接地中线：淡蓝色
4.4半导体电路的半导体二极管的集电极：红色
基极：黄色
发射极：蓝色
半导体二极管和整流二极管的阳极：蓝色
阴极：红色
可控硅管的阳极：蓝色
控制极：黄色
阴极：红色
双向可控硅管的控制极：黄色
主电极：白色
4.5整个装置及设备的内部布线一般推荐：黑色
半导体电路：白色
有混淆时：容许选指定用色外的其他颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
线材颜色区分
红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).
绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）黑色：系统电路的地线。
电线布线色标的规定一、电工成套装置中的导线颜色"t护异线；黄绿双色线·动力电路的中线、中间线：浅蓝色交流或直流动力电路：黑色交梳控制电路：红色直流控制电路：iV'色与保护异线连接的控制电路自色。
与电网直接相连的联锁电路：枯黄或黄色二、依导线颇色标志电路(1)黑色装置和设备的内部布线(L)棕色直流电路的正极(a)红色二相电路的W相半导休一极管的集电极；平导体二极管、v流二极管或晶awl rl的阴极川）黄色一相电路的U相十旨体丁极管的基极晶闸管和双向晶Ih'管的门极(G)绿色相电路的V相(6) a色直流电路的负极半导体三极节的发射极；半导体二极管、整流二极管或晶闸管的阳极汀夕浅蓝色吮相电路的零线或中性线奋直流电路的接地中线(8）白色双向晶闸管的主电极；无指定用色的半导体电路(9)黄绿双色安全用的接地线(10) ti黑色并行用5R芯导线或双根纹线连接的交流电路三、依电路选择导缓顺色(1)交流三相电路的U相黄色书V相绿色；W相红色；零线或中性线浅蓝色安全用的接地线黄绿双色(2)用双芯导线或双根纹线连接的交流电路红黑色并行(3、直流电路的正极棕色；负极蓝色；接地中线浅蓝色。
(4)半导体三极管的集电极红色基极黄色；发射极蓝色。
(5）半导体二极管的阳极蓝色；阴极红色。
(6)晶闸管的阳极蓝色；门极黄色；阴极红色(7）双向晶阿管的门极黄色；主电极白色(8)设备内部布线黑色半导体电路白色有混淆时容许选指定用色外的其他颜色（如值、紫、灰．绿、旅.玫瑰rI等）c9i具体色标，在报Y线I:.如遇有两种或两种以｛的可标色，视该电路为特定清况．依电路中需要表示的某种含义进汀定色。
配电柜接线颜色标准配电柜是电力系统中非常重要的一部分，它承担着电能分配和保护的功能。
在配电柜的安装和维护过程中，接线是一个至关重要的环节。
正确的接线可以确保电力系统的正常运行，而错误的接线则可能导致设备损坏甚至安全事故。
因此，配电柜接线颜色标准的规范和遵守显得尤为重要。
在配电柜的接线中，不同颜色的导线代表着不同的功能和电压等级。
正确理解和使用这些颜色标准，可以帮助操作人员正确接线，提高工作效率，降低操作风险。
首先，我们来看一下常见的配电柜接线颜色标准：1. 黑色，黑色导线通常代表着电源的线路，即火线。
在接线时，黑色导线通常连接到电源输入端子上。
2. 红色，红色导线通常代表着负载线路，即零线。
在接线时，红色导线通常连接到负载输出端子上。
3. 蓝色，蓝色导线通常代表着中性线路。
在接线时，蓝色导线通常连接到中性端子上。
4. 黄绿色，黄绿色导线通常代表着接地线路。
在接线时，黄绿色导线通常连接到接地端子上。
以上是常见的配电柜接线颜色标准，但在实际操作中，还需要根据具体的电力系统和设备要求来确定接线颜色标准。
在接线前，操作人员应该仔细查阅设备接线图和相关标准，确保按照正确的颜色标准进行接线。
在实际操作中，还需要注意以下几点：1. 接线前应仔细检查导线的颜色，确保没有破损或混淆。
2. 在接线过程中，应该避免导线之间的交叉和短路，确保每根导线都连接到正确的端子上。
3. 在接线完成后，需要进行一次仔细的检查，确保每根导线都牢固连接，没有松动或接触不良的情况。
4. 在配电柜接线过程中，操作人员应该佩戴好相应的防护用具，确保自身安全。
总的来说，配电柜接线颜色标准是电力系统中非常重要的一环，正确理解和遵守这些标准可以帮助操作人员正确接线，提高工作效率，降低操作风险。
在实际操作中，操作人员应该严格按照标准要求进行接线，并且在接线前后进行仔细检查，确保接线的正确性和安全性。
同时，也需要不断学习和积累实践经验，提高自身的操作水平和安全意识。
实用文档电气配线配电一般规范1 适用范围设备的局部与整体配电规范适用于机电设备的接线标识、导线与电缆线径选用、导线与电缆颜色的选用、按钮与指示灯颜色的选用、配线与设备配电的规范。
2 本规范引用标准GB/T4884—1985 绝缘导线的标记GB/T4026—1992 电器设备接线端子和特定导线线端的标识及应用字母数字系统的通则GB/T2681—1981 电工成套装置中的导线颜色GB/T2682—1981 电工成套装置中的指示灯和按钮的颜色GB/T13534—1992 电气颜色标志代号GB/T5226.1-1996 工业机械电气设备安全1、导线和电缆及配线规范导线和电缆的选用原则导线导线一般应为铜质的。
任何其他材质的导线都应具有承载相同电流的标称截面积,导线最高温度不应超过表1规定的值。
表1 正常和短路条件下导线允许的最高温度(单位:℃)○1短路时间下超过5s的假定绝热性能。
正常工作时的载流容量导线和电缆的载流容量由下列因素确定正常条件下,通过最大可能的稳态电流时导线的最高允许温度;短路条件下,允许的短时极限温度。
导线截面积应使得在最大稳态电流或其等效值情况下,导线温度不超过表1中的规定值。
外部配线的连续负载电流容量规定见表2。
如果电缆用铝代替铜导线,则表7-112中的数值应乘以0.78减额系数。
表2 稳定环境温度40℃时,采用不同敷设方法的PVC绝缘铜导线或电缆的载流容量I Z电压降电压降不应超过额定电压的5%,为此,有必要采用截面积大于表2规定值的导线。
最小截面积为确保适当的机械强度,导线截面积应不小于表3示出值。
如果用其他措施得到足够的机械强度且不削弱正常功能,可以使用比表3示出值小的导线。
电柜内部具有最大电流为2A的电路的配线不必遵守表3的要求。
表4 导线的分类注：来源于IEC 60228：1978《绝缘电缆导线》和IEC60228A：1982，第一次增补《圆导线的尺寸范围指南》安装方法电柜到设备各单元间导线和电缆的安装方法见图 5.安装方法所用的字母代码按IEC 60364-5-523B1导线装在导线管和电缆管道装置中B2C D电缆悬挂壁侧和装在开式电缆托架上图5 导线和电缆的安装方法方法B1:用导线管(用于布线的管状部件,绝缘导线和电缆穿入其中,且可更换)和电缆管道装置(由底座和可拆卸罩组成的封闭外壳装置,是包容绝缘电线、电缆、软线和其他电气设备的管道)放置和保护导线（单芯电缆）。
计算机电源线色简介以及电源分配.txt27信念的力量在于即使身处逆境，亦能帮助你鼓起前进的船帆；信念的魅力在于即使遇到险运，亦能召唤你鼓起生活的勇气；信念的伟大在于即使遭遇不幸，亦能促使你保持崇高的心灵。
计算机电源线色简介以及电源分配 2011-05-24 16:45:18| 分类：默认分类 | 标签：5v 12v 电源线输出主板 |字号大中小订阅橙色3.0V红色5V黑色接地黄色+12v紫色5VSB棕色P.G（信号）兰色-12V白色-5V绿色 PS-ON红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）黑色：系统电路的地线电源线颜色的特定含义(电脑电源输出线颜色的含义与功率的分配)其实，只要用点心机看一看资料，就会发现其实有些问题真的不是很复杂很难。
按照 Intel 所定义的电源规范，所有电源厂商（正规厂家）使用的线材需统一规范，各电源线颜色与用途如以下所示：颜色电压用途红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色＋3.3V 现在多用于 SATA 硬盘的供电，以后会有其他用途紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）黑色地线（0V）电源供电回路的必要组成部分绿色 PS－ON 开机信号线（当其与地线短接会启动电源）灰色 Power Good 监测线，连接主板与电源，起到信号反馈作用蓝色 -12V 老式串行口（现在很少用到）白色 -5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线电脑电源输出线颜色的含义与功率的分配电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。
国标电线颜色标准国标电线颜色标准是指在电线电缆行业中，用于规范不同电线的颜色标识，以便于工程师、技术人员和施工人员能够准确地识别和使用电线。
国标电线颜色标准的制定和执行，对于保障电气设备的安全运行和施工质量具有重要意义。
下面将详细介绍国标电线颜色标准的相关内容。
首先，国标电线颜色标准是根据国家标准GB/T 19666-2005《电线和电缆外皮的颜色标识》制定的。
该标准规定了不同电线的颜色标识，以及相应的含义和用途。
根据该标准，常见的电线颜色包括红色、黄色、蓝色、绿色黄色、黑色、白色、橙色、紫色、灰色、棕色等。
不同颜色的电线在电气系统中具有不同的用途和标识，例如红色电线通常用于火线，蓝色电线通常用于零线，绿色黄色电线通常用于接地线等。
这些颜色标识的统一规范，有利于减少因误用电线而导致的安全事故，提高电气设备的可靠性和安全性。
其次，国标电线颜色标准的执行对于电气工程施工具有重要意义。
在电气工程中，施工人员需要根据国标电线颜色标准来选择和使用电线，以确保电气系统的正常运行和安全使用。
如果施工人员未能按照标准使用电线，可能会导致电路连接错误、设备损坏甚至安全事故的发生。
因此，施工单位和施工人员必须严格遵守国标电线颜色标准，确保电气工程施工的质量和安全。
此外，国标电线颜色标准的执行还需要相关部门和监管机构的严格监督和检查。
只有通过严格的监督和检查，才能确保电气设备和电气工程施工符合国标电线颜色标准的要求。
对于违反标准的行为，相关部门和监管机构应当依法进行处罚和整改，以维护电气设备和电气工程施工的合法权益，保障社会公共安全。
总的来说，国标电线颜色标准的制定和执行对于保障电气设备的安全运行和施工质量具有重要意义。
通过严格执行国标电线颜色标准，可以有效地减少电气设备事故的发生，提高电气设备的可靠性和安全性。
因此，各相关方都应当充分重视国标电线颜色标准，严格遵守标准规定，确保电气设备和电气工程施工的质量和安全。
