课件送电线路施讲义工测量

  • 格式：ppt
  • 大小：2.26 MB
  • 文档页数：33

下载文档原格式

  / 33

合集下载

输电线路测量ppt课件

输电线路测量ppt课件

F F
脚的距离（m）；Ｈb为观测点导线挂点至塔脚的距离（m）。
呼 称 高 式中：Ｆ为观测档的弛度（ m）；Ｈa为观测站导线挂点至塔 H a
档端角度观测法：
角度法是将弛度转换为一个角度值，用经纬仪观测。其方法 是在档端架经纬仪按照计算的角度值J来观测，当导线与仪器望 眼镜的十字丝相切时，即弛度满足要求。 适用条件：1/4≤Ａ/F≤9/4
3、测量学在送电线路中的作用 规划阶段：确定线路路径、长度、曲折系 数等数据提供投资框算，论证项目可行性。 设计阶段：对线路进行实地测量，绘制专 业图纸供设计、施工、运行维护使用。 施工阶段：将设计图纸内容完全反应为实 物，进行施工。 施工完毕：对工程实物（基础、铁塔、架 线弧垂等）进行质量检测，确保按图施工。
3、光学经纬仪测量 光学经纬仪运用广泛，简要介绍如下： 主要可以获取的数据：垂直角、水平角、切 值。 垂直角：绝对数，度盘构成：天为0度，地 为180度。 水平角：相对数，可以在任意点归0。 切值：即目镜中可以看到上下丝在塔尺（标 尺上）所切数值。
测量原理：利用相似三角形等比放大
l2
l1 a b a/b=l1/l2
以铁塔基础分坑为例：
铁塔基础分坑原理非常 简单，对于普通基础，分 坑尺寸如图示： l0=√2a l1=√2(a－d/2) l2=√2(a+d/2) l0 ： 中 心 桩 至 坑 中 心 的 水平距离 l1 ： 中 心 桩 至 坑 近 点 的 水平距离 l2 ： 中 心 桩 至 坑 远 点 的 水平距离 a：基础半根开 d：基 础坑口宽度（一般即为基 础下底盘宽度）
复 测
1、GPS测量 基本原理：通过卫星定位，确定测点坐标， 通过坐标点计算相对点间的空间位置（距 离、高差等）。 特点：各测点相对独立，误差影响范围小。

工程测量技术课程教学课件：43线路施工测量

工程测量技术课程教学课件：43线路施工测量
3.掌握缓和曲线计算与测设的步骤与方法；
4.掌握竖曲线的计算与测设的步骤与方法。
能力目标：
1.能正确运用线路中线测量的基本知识；
2.能独立完成圆曲线测设的工作任务；
3.能独立完成缓和曲线测设的工作任务；
4.能独立完成竖曲线测设的工作任务。
中线测量基础知识
单圆平曲线计算与 测设
缓和曲线的计算与 测设
中线测量基础知识
单圆平曲线计算与 测设
缓和曲线的计算与 测设
竖曲线的计算与测 设
一、中线测量基础知识
转点测设
2）转点的测设
当相邻两交点互相不通视时，需要在其连线上，
测设一点或数点，以供交点、测转折点、量距或延 长直线时瞄准之用。这样的点称为转点(ZD)。
①两交点间设转点 ②延长线上设转点
中线测量基础知识
中线测量基础知识
单圆平曲线计算与 测设
缓和曲线的计算与 测设
竖曲线的计算与测 设
一、中线测量基础知识
交点测设
②穿线
放出的临时各点理论上应在一条直线上，由于图解数据 和测设工作均存在误差，实际上并不严格在一条直线上，在 这种情况下可根据现场实际情况，采用目估法穿线或经纬仪 视准法穿线，通过比较和选择，定出一条尽可能多的穿过或 靠近临时点的直线AB。最后在A、B或其方向上打下两个以上 的转点校，取消临时点桩。
单圆平曲线计算与 测设
缓和曲线的计算与 测设
竖曲线的计算与测 设
二、单圆平曲线计算与测设
圆曲线元素
1)圆曲线元素的计算
圆曲线主点：直圆点ZY、曲中点QZ、圆直点YZ
圆曲线元素：切线长T、曲线长L、外矢距E、切曲差D 交点JD
已 知 数 据 ：圆曲线半径R和偏角α

课件送电线路施工测量-PPT课件

课件送电线路施工测量-PPT课件

输电线路施工测量
三、架空线弧垂观测
（二）弧垂观测档的选择和弧垂计算 2、观测档的弧垂计算——（1）连续档的弧垂计算 观测档内架空线一侧联耐张绝缘子串的弧垂计算： ——观测档架空线悬挂点高差 h = f2 - f1 < 10% l 时，
输电线路施工测量
输电线路施工测量工作包括： 线路施工复测 分坑测量 基础的操平找正及杆塔检查 架空线弧垂观测 交叉跨越测量 等
输电线路施工测量
一、线路杆塔桩复测
线路杆塔桩位置是根据线路断面图、架空线弧垂曲线模型板参 照地物、地貌、地质及其他有关技术参数比较而设计的，经过现 场实际校核和测定后确定的。 由于从设计、定桩到施工，相隔了一
输电线路施工测量
三、架空线弧垂观测
（二）弧垂观测档的选择和弧垂计算 1、弧垂观测档的选择 输电线路工程的每个耐张段，可由一个档或多个档组成，只有 一个档的耐张段称为孤立档；由多个档所组成的耐张段，称为连
续档。
为限制倒杆或断线的事故范围，需把线路的直线部分划分为若 干耐张段，在耐张段的两侧安装耐张杆。
输电线路施工测量
三、架空线弧垂观测
（二）弧垂观测档的选择和弧垂计算 2、观测档的弧垂计算——（1）连续档的弧垂计算 观测档内不联耐张绝缘子串的弧垂计算： ——观测档架空线悬挂点高差 h = f2 - f1 < 10% l 时，
l g l f fr e f0 8 lr e
输电线路施工测量
一、线路杆塔桩复测
（二）档距和标高的复测 线路上杆塔的高度是根据杆塔地面标高及档距间的最大弧垂曲 线，利用断面图而确定的。 在线路施工前，应复测两相邻杆塔中心桩间的平距，其偏差不
应大于设计档距的1%；复测两杆塔间被跨越物及相邻两杆塔位的

线路工程测量.ppt

线路工程测量.ppt

+200
1.90
+040
0.62
+060
2.03
+080
0.90
ZD1 +100
2.162 0.5.
1.006 58.762
+120
0.52
+140
0.82
+160
1.20
+180
1.01
ZD 2
2.246
…
……
1.521
…
…
K1+380
1.65
BM2 检核
0.606 fh<fh容，符合精度要求。
计算： 复核：
11
2020年10月14日星期三
（2）偏角法测设
湖北工业大学
土建学院测量工程系
12
2020年10月14日星期三
桩号
仪器型号 观测日期 观测 计算 仪器编号 天 气 记录 复核
曲线长 (m)
偏角值 °′″
拨角读数 °′″
相邻点间弧 相邻点间 长(m) 弦长(m)
ZY K3+455.16 +460 +480 +500 +520
T Rtg
2 E Rsec 1
2 D 2T L
例1
• 某线路JD3的里程桩号为K3+528.75，转角 αy为40°24′，半径R=200m，计算的主点 元素为：T＝73.59 m，L＝141.02 m，E＝ 13.11 m，D＝6.16 m，主点里程计算如
里程计算式
• JD K3+528.75
14.33
19.99 19.99 16.18
11.5 线路纵断面测量

电工测量课件

电工测量课件
电工测量介绍课件
演讲人
目录
01. 电工测量基础知识 02. 电工测量仪器 03. 电工测量方法 04. 电工测量应用
电工测量基础知识
电工测量的定义
电工测量是指对电气设备、电路和元件的电气参 数进行测量和分析的过程。
电工测量的目的是为了了解电气设备的工作状态、 性能和参数，以便进行维护、维修和改进。
03
优点：简单易行，不需要复杂的测量设备
04
缺点：精度较低，受测量设备和环境影响较大
电工测量应用
电路分析
电路分析是
1 电工测量应 用的基础
电路分析包括
2 电路原理图、 电路模型和电 路参数等
电路分析可以
3 帮助我们了解 电路的工作原 理和性能
电路分析在
4 电工测量中 具有重要的 应用价值
电气设备检测
系统可靠性
负荷预测：预测 电力系统负荷， 优化调度和运行
方式
节能降耗：通过 监控和分析，实 现电力系统的节
能降耗
谢谢
电工测量的内容包括电压、电流、电阻、电容、 电感、功率、频率等参数的测量。
电工测量的方法包括直接测量、间接测量、比较 测量等。
电工测量的重要性
确保电气设备安全运行 提高电气设备的工作效率
降低电气设备的能耗 及时发现电气设备的故障和隐患
保障电气工作人员的人身安全 提高电气工程的质量与可靠性
电工测量的基本原理
01
欧姆定律：电压、电流和电阻之间的关系
02
基尔霍夫定律：电路中电流和电压的守恒关系
03
电磁感应原理：电流和磁场之间的相互关系
04
电容和电感原理：电容和电感在电路中的作用和特性
电工测量仪器

入行培训第四课送电线路工程施工基础知识ppt

入行培训第四课送电线路工程施工基础知识ppt
对导地线进行紧固，确保 其稳定性和安全性。
接地施工
接地电阻测试
对杆塔接地电阻进行测试，确保 符合设计要求。
接地极安装
按照设计要求安装接地极，确保 接地效果良好。
接地线连接
将接地极与杆塔连接起来，确保 接地效果良好。
验收与调试
验收
对整个送电线路工程进行验收，确保施工质量符合要求。
调试
对送电线路进行调试，确保其正常运行。
绝缘材料
新型绝缘材料能够提高线路的绝缘性能，降低事 故风险，并延长线路的使用寿命。
复合材料
如碳纤维和玻璃纤维，用于制造更轻、更强、更 耐腐蚀的导线、绝缘子和其他部件。
新技术的应用
1 2
无人机技术
用于线路检查和维护，提高工作效率和安全性。
智能监控系统
实时监测线路状态，及时发现和预防潜在问题。
3
3D打印技术
线等事故。
可靠性
要求送电线路具有较高 的可靠性，能够保证连 续供电，减少停电时间
。
经济性
要求在满足技术要求的 前提下，尽可能降低建 设成本和运行维护成本
。
环保性
要求送电线路的建设和 运行要符合环保要求， 减少对环境的负面影响
。
02
送电线路施工流程
施工准备
现场勘查
对施工地点进行实地勘察，了解 地形、地质、气象等条件，为后
入行培训第四课送电 线路工程施工基础知 识
汇报人：可编辑
2023-12-25
目录
CONTENTS
• 送电线路工程概述 • 送电线路施工流程 • 送电线路施工安全与质量保障 • 送电线路工程施工新技术与趋势 • 案例分析
01
送电线路工程概述
送电线路的定义与作用

第3章电气测讲义量课件

如果功率表中没有附加的分格常数表，其分格常数C也可按下式计算
C UNIN m
求得功率表的分格常数C后，便可求出被测功率 P＝C·α
1
V 150 300 600
I
2
I
3
4 5
1——电压接线端子 2——电流接线端子 3——标度盘
4——指针零位调整器
5——转换功率正负的旋钮
图 功率表前面板示意图
图 D26型仪表
Ki1i2K 2Isint()
2Usi nt
R
KPUIcosKPP
功率表的选择和使用方法
二、扩大功率表电流量程
扩大功率表量程可分别为扩大电流量程或扩 大电压量程，扩大电流量程可将两个固定线圈 从串联改为并联，量程可相应扩大一倍。
固定线圈串联
固定线圈并联
但功率表的固定线圈只有两个，因此这种办 法只能扩大量程一倍。
三、扩大功率表电压量程
扩大电压量程可改变可动线圈的串联附加电 阻，阻值不同时，可得到不同的电压量程，但 工程上使用的电压等级都是按标准规定的， 所 以功率表的电压量程也都取标准值。
例：D26－W型便携式单相功率表的电流量程为 5／10A，电压量程为150／300／600 V，其功率 量程有：
P1=5×150=750W P3=5×600=3000W P5=10×300=3000W
四、变换式功率表的工作原理
变换式功率表先通过由两个互感器组成的取样电路，检
测负载的电压与电流，由于两个互感器的一次绕组接法相
反，使得互感器二次绕组的电流与负载的u、i关系如下式
所示。
i1
N1 ( u N 2 RA
i)
i2
N1 ( u N 2 RA
i)

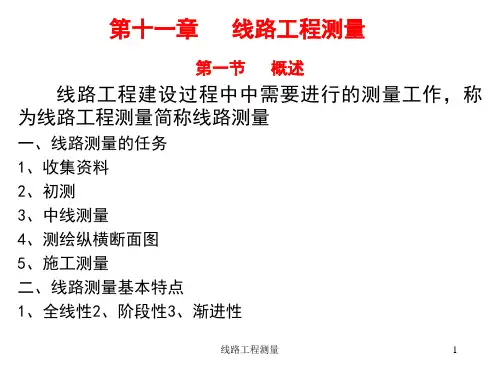

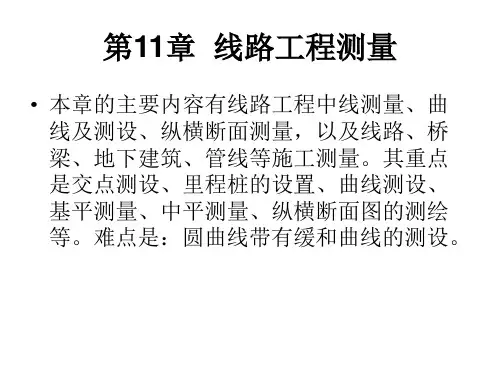

第11章 线路工程测量PPT课件

在运营管理阶段：检查、监测线路的运 营状态，并为线路上各种构筑物维修、养 护、改建、扩建提供资料。
本章主要介绍铁路和公路工程中，线路 测量的有关工作。
5
线路测量的主要工作内容
• 收集规划区各种比例尺地形图、平面图、断面图等，根据工程要求，在
中小比例尺地形图上确定规划线路的走向。
• 线路初测：（1）在实地标出线路（可能有几条）的基本走向；（2）
沿着基本走向进行平面、高程控制测量；（3）测绘带状地形图，并在指 定地点测绘工地地形图。
• 初步设计：在测得的带状地形图上确定线路直线段中线及曲线段交点
的位置；
• 线路定测：（1）中线测量：测设线路中线上各点（线路起点、终点、
转折点、曲线主点、里程桩、加桩等）的位置；（2）测绘线路的纵、横 断面图。
• 详细设计（施工设计）、施工测量和变形测量
6
第二节 线路测量
线路测量在勘测阶段的主要工作是线路初测和定测
一、线路初测
1、选线：根据批准的方案报告，结合现场的实际情
况，选点插旗（标旗，红白旗），在地面上标定线路 的大致位置和走向。
2、控制测量：沿着大旗指导的方向，沿线布设平
面、高程控制点。平面控制测量主要用GPS卫星测量 或全站仪导线测量方法完成，高程控制在平坦地区用 水准测量方法完成，山区用电磁波测距三角高程测量 方法完成。平面控制至少四等、高程控制三等。 7
13
（2）穿线
由于量测仪器、测设数据和放点操作存在误差，临时 点一般不在一条直线上，穿线的目的就是要定出一条尽可 能多的穿过或靠近临时点的直线。
具体作法：将仪器安置在直线中部较高的位置上，
瞄准一端多数临时点所靠近的方向，倒镜后若视线不能穿 过另一端多数临时点靠近的方向，则需将仪器左右移动， 重新观测，直至大多数临时点都在一条直线上为止。此时 经纬仪的视线方向便是所放直线的方向。沿此方向钉设两 个或两个以上的控制桩（直线转点桩），同时清除临时桩 ，则直线的位置就固定在地面上了。

第七章线路工程测量PPT课件

4、结合线路工程的需要，沿着基本走向测绘带状 地形图或平面图，在指定地点测绘工地地形图（例如桥 位平面图）。测图比例尺根据不同工程的实际要求参考 相应的设计及施工规范选定。
5、根据设计图纸把线路中心线上的各类点位测设 到地面上，称为中线测量。中线测量包括线路起止点、 转折点、曲线主点和线路中心里程桩、加桩等。
线路工程建设过程中需要进行的测量工作，称为线 路工程测量，简称线路测量。
1
整体概况
概况一
点击此处输入 相关文本内容
01
概况二
点击此处输入 相关文本内容
02
概况三
点击此处输入 相关文本内容
03
2
二、线路测量的任务和内容 线路测量是为各等级的公路、铁路及各种管道设
计及施工提供服务的。它的任务有两方面：一是为线 路工程的设计提供地形图和断面图，主要是勘测设计 阶段的测量工作；二是按设计位置要求将线路敷设于 实地，其主要是施工放样的测量工作。
第七章 线路工程测量
§7-1线路测量的任务和内容 一、概述
线路工程是指长宽比很大的工程，包括公路、铁路、 运河、供水明渠、输电线路、各种用途的管道工程等。 这些工程的主体一般是在地表，但也有在地下或在空中 的，如地铁、地下管道、架空索道和架空输电线路等， 工程可能延伸十几公里以至几百公里，它们在勘测设计 及施工测量方面有不少共性。相比之下，铁路的工程测 量工作较为细致。因此，在本章叙述中大多以铁路工程 为例。
7
§7-2 新建铁路初测阶段的测量工作
初测阶段是在确定的规划线路上进行勘测、设计工 作。初测工作在初步设计阶段以前进行，包括插大旗、 导线测量、高程测量和地形测量。
一、 铁路初测中的大旗组
插大旗具有双重任务：一方面要选定线路的基本走 向，另一方面又要选出导线点的位置。

线路工程测量课件

线路工程测量
α
11
O
2、圆曲线主点里程的计算 1）直圆点里程：ZY里程=JD里程-T 2）曲中点里程：QZ里程=ZY里程+L/2 3）圆直点里程：YZ里程=QZ里程+L/2 4）检核计算：YZ里程=JD里程+T-D
T
ZY
E
JD α
QZ L
α
T
YZ
O
线路工程测量
12
3、圆曲线主点的测设
将经纬仪安置于交点JD上，照准后方向的ZD或JD 点，自JD沿视线方向量取切线长T，打下线路起点 桩ZY；再照准前方向的ZD或JD点，又沿视线方向量 取切线长T，打下线路终点桩YZ；然后沿分角线方 向，量取外距E，打下曲线中点桩QZ。
α
O
圆曲线中点QZ（称曲中点，也可用MC表示）和
圆曲线终点YZ（称圆直点，也可用EC表示）称
为圆曲线的主点测设；在圆曲线主点的基础上进
行中桩加密，定出圆曲线上相应点位，准确地标
定圆曲线的位置，称为圆曲线的详细测设。
线路工程测量
10
一、圆曲线主点测设
1、曲线主点参数计算
如图，设线路交点的转角为α，圆曲线半径为R，则
JZ交转DD点点2′—即位位Z为D置置转′于。。点当J设D位偏e3′置为。差，Z如值D应J′f应D超将3横出和JD向容J3D移移许3′至重动范J合的围D距或3或′，离偏JD并，差3在不仪值桩允器f在顶许在容上移Z许钉D动′范用小，围视铁则内距钉需，法表调示测则整
出距离a、b，则
倒转望远镜
e a f ab
在一般地区应每隔5km布设一个永久性水准
点；在线路起点、终点、大桥两岸、隧道两端以
及需要长期观测高程的重点工程附近均应布设。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

f
2
llre
fre1l22
g0gg
——观测档架空线悬挂点高差 h = f2 - f1 ≥ 10% l 时，
fllre2cfro es12cl2o2sg0g g
输电线路施工测量
三、架空线弧垂观测
（二）弧垂观测档的选择和弧垂计算
2、观测档的弧垂计算——（2）孤立档的弧垂计算
课件送电线路施工 测量
精品
输电线路施工测量
一、线路杆塔桩复测
线路杆塔桩位置是根据线路断面图、架空线弧垂曲线模型板参 照地物、地貌、地质及其他有关技术参数比较而设计的，经过现 场实际校核和测定后确定的。
由于从设计、定桩到施工，相隔了一 段较长的时间，可能发生桩位偏移或丢失 等情况。因此在线路施工前，应对杆塔中 心桩的位置进行复核。
（一）弧垂的概念 在架空线悬挂点A、B等高情况下，弧垂f恰好在档距中点。
输电线路施工测量
三、架空线弧垂观测
（一）弧垂的概念 架空线不等高情况下，弧垂有两个。
最大弧垂
最小弧垂
输电线路施工测量
三、架空线弧垂观测
（一）弧垂的概念 通常所说的弧垂，是指平行两悬挂点A、B所作架空线弧垂的切 线A1B1与AB直线中点的垂直距离f，也叫中点弧垂。
f8c l2g o s llre 2cfro e sf0 10.5 h l 2
arctanh
l
输电线路施工测量
三、架空线弧垂观测
（二）弧垂观测档的选择和弧垂计算
2、观测档的弧垂计算——（1）连续档的弧垂计算
观测档内架空线一侧联耐张绝缘子串的弧垂计算：
——观测档架空线悬挂点高差 h = f2 - f1 < 10% l 时，
输电线路施工测量
三、架空线弧垂观测
（一）弧垂的概念 因此，设计部门应根据线路所在地区的气象，架空线的比载、 应力、弹性系数，档距以及悬挂点高低等条件，通过科学计算， 编制出架空线弧垂技术资料，施工单位根据这些设计资料对架空 线的弧垂进行精确地观测，才能保证输电线路的安全运行。
输电线路施工测量
三、架空线弧垂观测
输电线路施工测量
三、架空线弧垂观测
（二）弧垂观测档的选择和弧垂计算 1、弧垂观测档的选择 在连续档中，为了使整个耐张段内各个档的弧垂达到平衡，须 根据连续档内的档数多少，而决定弧垂观测档的档数。 对观测档的选择要求如下：
➢ 耐张段在5档及以下档数时，需选择靠近中间的一档作为观测档； ➢ 耐张段在6档至12档时，靠近耐张段的两端各选一档作为观测档； ➢ 耐张段在12档以上时，靠近耐张段两端和中间各选一档作为观测档。观 测档的档数可以增多，但不能减少； ➢ 观测档应选在档距较大和悬挂点高差较小的档。
分坑测量包括坑口放样数据计算和坑位测量。
输电线路施工测量
二、分坑测量
（一）坑口放样数据计算Fra biblioteka D 2 e 2 iH
a——坑口放样的宽度。
D、H——杆塔明细表中 分别给出的基础设计宽度 和高度。
e——施工的操作宽度。
i——基础坑的安全坡度。
输电线路施工测量
二、分坑测量
（二）坑位测量 杆塔有铁塔与拉线杆两大类。因此，杆塔基础有主杆与拉线基 础坑之分。
输电线路施工测量
三、架空线弧垂观测
（二）弧垂观测档的选择和弧垂计算 2、观测档的弧垂计算 观测档的弧垂f，是根据 线路杆塔明细表中观测档所 在耐张段的代表档距、对应 于弧垂曲线图中的代表档距 弧垂，以及观测档的档距等 因素而计算的。
输电线路施工测量
三、架空线弧垂观测
（二）弧垂观测档的选择和弧垂计算 2、观测档的弧垂计算 在计算时，还要考虑观测档内有无耐张绝缘子串、架空线悬挂 点的高差大小，以及观测点选择的位置等条件。
输电线路施工测量
一、线路杆塔桩复测
（一）直线杆塔桩位复测 直线杆塔桩位复测是以两相邻的直线桩为基准，检查杆塔中心 桩位置是否在线路的中心线上。 测量方法可采用正、倒镜法或测量其水平角，若实测的水平角
超过允许的误差值（1800±1'）时，必须予以纠正。
输电线路施工测量
一、线路杆塔桩复测
（二）档距和标高的复测 线路上杆塔的高度是根据杆塔地面标高及档距间的最大弧垂曲 线，利用断面图而确定的。 在线路施工前，应复测两相邻杆塔中心桩间的平距，其偏差不 应大于设计档距的1%；复测两杆塔间被跨越物及相邻两杆塔位的 标高，其偏差不应大于0.5m。
输电线路施工测量
三、架空线弧垂观测
（二）弧垂观测档的选择和弧垂计算
2、观测档的弧垂计算——（1）连续档的弧垂计算
观测档内不联耐张绝缘子串的弧垂计算：
——观测档架空线悬挂点高差 h = f2 - f1 < 10% l 时，
f
l2g
8
llre2
fre
f0
——观测档架空线悬挂点高差 h = f2 - f1 ≥ 10% l 时，
输电线路施工测量
一、线路杆塔桩复测
（三）转角杆塔桩复测 转角杆塔桩复测是用一测回法复测转角的水平角度值，其与设
计值的偏差不应大于1'30〃。
在复测中若发现杆塔桩丢失或移动，应及时进行补桩。
输电线路施工测量
二、分坑测量
一条线路上的杆塔类型很多，而杆塔基础的形式又取决于杆塔 的类型。
分坑测量依据设计部门编制的线路杆塔明细表进行，明细表注 明了每根杆塔基础的型号和洞深，这些数据是分坑测量的主要依 据。
输电线路施工测量
二、分坑测量
（二）坑位测量
基础的根开
输电线路施工测量
三、架空线弧垂观测
输电线路全线杆塔组立完毕，经检查合格之后，在杆塔上要架 设导线和避雷线。
在架线工程中包括：放线、紧线、弧垂观测和附件安装等工作。
输电线路施工测量
三、架空线弧垂观测
（一）弧垂的概念 简单地说，弛度就是架线后架空线的松弛程度。考虑到热胀冷 缩，架空线不可能是直线，而是呈现大小不同的弧形，这个弧形 就是弛度的表现，因此弛度亦称弧垂。
输电线路施工测量
三、架空线弧垂观测
（二）弧垂观测档的选择和弧垂计算 1、弧垂观测档的选择 输电线路工程的每个耐张段，可由一个档或多个档组成，只有 一个档的耐张段称为孤立档；由多个档所组成的耐张段，称为连 续档。 为限制倒杆或断线的事故范围，需把线路的直线部分划分为若 干耐张段，在耐张段的两侧安装耐张杆。 耐张杆除承受导线重量和侧面风力外，还要承受邻档导线拉力 差所引起的沿线路方面的拉力。为平衡此拉力，通常在其前后方 各装一根拉线。
