送电线路基础工程测量

工程测量规范GB50026-2007线路测量一般规定本章适用于铁路、公路、架空索道、各种自流和压力管线及架空送电线路工程的通用性测绘工作。

线路控制测量的坐标系统和高程基准，分别按本规范第 3．1．4 条和 4．1．3 条中的规定选用。

线路的平面控制，宜采用导线或 GPS 测量方法，并靠近线路贯通布设。

线路的高程控制，宜采用水准测量或电磁波测距三角高程测量方法，并靠近线路布设。

平面控制点的点位，宜选在土质坚实、便于观测、易于保存的地方。

高程控制点的点位，应选在施工干扰区的外围。

平面和高程控制点的点位，应根据需要埋设标石。

线路测图的比例尺，可按表 6．1．6 选用。

注：1 1：200 比例尺的工点地形图，可按对 1：500 比例尺地形测图的技术要求测绘。

当架空送电线路通过市区的协议区或规划区时，应根据当地规划部门的要求，施测 1：1000～1：2000 比例尺的带状地形图。

当架空送电线路需：要施测横断面图时，水平和垂直比例尺宜选用 1：200 或 1：500。

当线路与已有的道路、管道、送电线路等交叉时，应根据需要测量交叉角、交叉点的平面位置和高程及净空高或负高。

纵断面图图标格式中平面图栏内的地物，可根据需要实测位置、高程及必要的高度。

所有线路的起点、终点、转角点和铁路、公路的曲线起点、终点，均应埋设固定桩。

线路施工前，应对其定测线路进行复测，满足要求后方可放样。

铁路、公路测量高速公路和一级公路的控制测量。

平面控制可采用 GPS 测量和导线测量等方法，按本规范第3．2 节、3．3 节中的有关规定执行，导线总长可放宽一倍；高程控制应布设成附合路线，按本规范第 4．2 节中四等水准测量的有关规定执行。

铁路、二级及以下等级公路的平面控制测量，应符合下列规定：平面控制测量可采用导线测量方法。

导线的起点、终点及每间隔不大于 30km 的点上，应与高等级控制点联测检核；当联测有困难时，可分段增设 GPS 控制点。

送电线路勘测技术要求根据工程委托方的要求，结合工程实际和以往的工作经验，特编制送电线路勘测要求，请勘测方按照本要求及有关规程、规范开展勘测工作，力求精益求精，保证勘测成果准确无误，使设计工作顺利地进行。

一、工程勘测应遵循的规程、规范、规定、办法1、《工程测量规范》（GB50026-2007）2、《35kV-220kV架空送电线路测量技术规程》（DL/T5146-2001）3、《500kV架空送电线路勘测技术规程》（DL/T 5122-2000）4、《全球定位系数（GPS）测量规范》（GB/T 18314-2001）5、《架空送电线路大跨越工程勘测设计规程》（DL/T5049-2006）6、《110－500kV架空送电线路设计技术规程》（DL/T5092-1999）7、《110－500kV架空输电线路设计技术规定》暂行（Q/CSG 11502-2008）8、《中重冰区架空输电线路设计技术规定》暂行（Q/CSG 11503-2008）9、《电力工程气象勘测技术规程》（DL/T 5158-2010）10、《66kV及以下架空电力线路设计规范》（GB50061-2010）11、《架空送电线路运行规程》（DL/T 741-2001）12、《架空送电线路航空摄影测量技术规程》（DL/T 5138-2001）13、《电力工程勘测安全技术规程》（DL 5334-2006）14、《电力工程水文地质勘测技术规程》（DL/T 5034-2006）15、《电力工程物探技术规程》（DL/T 5159-2002）16、《电力工程勘测设计图纸管理办法》（DLGJ28－94）二、要求提供的测量成果1、线路1：500～1：5000平断面图，道亨软件版式。

2、桩基位置的地形1：200地形图、桩基断面图，CAD版式。

3、桩基位置的坐标，至少有54（或80）、84坐标，有特殊坐标系要求时视工程具体需要、桩间距离、高程成果表。

4、桩基位置的数码照片。

如何进行电力输电线路测量工作电力输电线路测量是电力行业中非常重要的工作之一。

它能够帮助工程师和技术人员了解电力线路的实际工作状态，从而为电力供应和设备维护提供参考。

然而，这项工作并不是一项简单的任务，需要专业的知识和技能。

本文将就如何进行电力输电线路测量工作展开阐述。

首先，进行电力输电线路测量工作之前，必须做好充分的准备工作。

这包括检查测量设备的完好性和准确性，了解被测电力线路的相关参数和拓扑结构，以及清楚测量工作的目的和要求。

只有做好这些准备，才能够确保测量工作的有效性和可靠性。

其次，进行电力输电线路测量工作时，应注意安全措施。

这是因为电力线路通常具有高电压和强电磁场等危险因素，如果不采取适当的安全措施，会对人身安全造成严重威胁。

因此，在测量线路时，应穿戴好防护装备，保持适当的距离，确保安全的工作环境。

接下来，进行电力输电线路测量工作时，需要选择合适的测量方法和仪器。

根据测量的具体要求和线路的特点，可以选择使用数字测量仪、电流互感器、电流电压传感器等测量设备。

同时，还需要掌握不同设备的使用方法和测量技巧，以确保测量结果的准确性和可靠性。

除了上述基本工作外，还可以进行一些进一步的实验和分析。

例如，可以采集电力线路的电流、电压、功率等实时数据，然后通过数据处理和分析，得出线路的负载情况、功率因数、损耗等相关指标。

这些数据和指标对于评估电力线路的运行情况以及优化电力供应具有重要意义。

此外，对于长距离、高压等特殊线路的测量工作，可能需要借助一些专业的辅助工具和方法。

例如，可以使用遥感技术、红外热像仪等设备来进行线路的远程测量和故障检测。

这些技术可以在不接触线路的情况下，实现远程监测和诊断，提高工作效率和安全性。

最后，进行电力输电线路测量工作后，还应该对测量结果进行合理的分析和解读。

这是为了帮助工程师和技术人员了解线路的实际运行情况，从而指导后续的维护和优化工作。

在分析结果时，应特别注意异常数据的处理和故障的定位，以便及时采取措施解决问题。

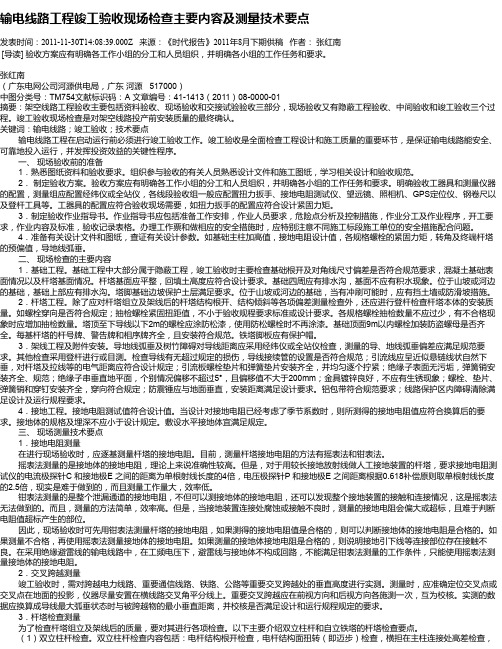

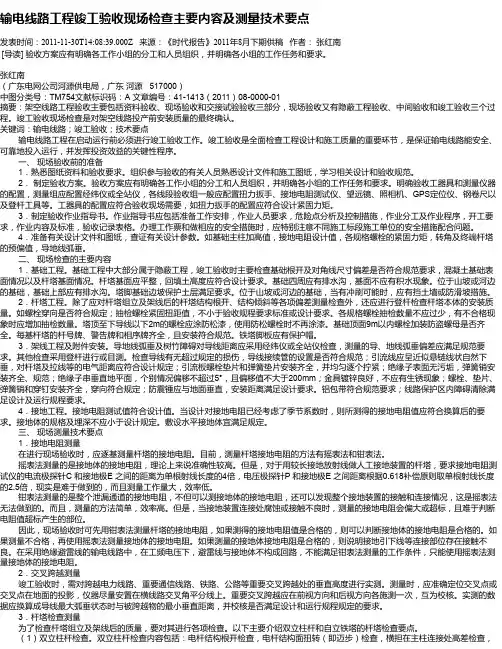

输电线路工程竣工验收现场检查主要内容及测量技术要点发表时间：2011-11-30T14:08:39.000Z 来源：《时代报告》2011年8月下期供稿作者：张红南[导读] 验收方案应有明确各工作小组的分工和人员组织，并明确各小组的工作任务和要求。

张红南（广东电网公司河源供电局，广东河源 517000）中图分类号：TM754文献标识码：A 文章编号：41-1413（2011）08-0000-01摘要：架空线路工程验收主要包括资料验收、现场验收和交接试验验收三部分，现场验收又有隐蔽工程验收、中间验收和竣工验收三个过程。

竣工验收现场检查是对架空线路投产前安装质量的最终确认。

关键词：输电线路；竣工验收；技术要点输电线路工程在启动运行前必须进行竣工验收工作。

竣工验收是全面检查工程设计和施工质量的重要环节，是保证输电线路能安全、可靠地投入运行，并发挥投资效益的关键性程序。

一、现场验收前的准备1．熟悉图纸资料和验收要求。

组织参与验收的有关人员熟悉设计文件和施工图纸，学习相关设计和验收规范。

2．制定验收方案。

验收方案应有明确各工作小组的分工和人员组织，并明确各小组的工作任务和要求。

明确验收工器具和测量仪器的配置，测量组应配置经纬仪或全站仪，各线段验收组一般应配置扭力扳手、接地电阻测试仪、望远镜、照相机、GPS定位仪、钢卷尺以及登杆工具等。

工器具的配置应符合验收现场需要，如扭力扳手的配置应符合设计紧固力矩。

3．制定验收作业指导书。

作业指导书应包括准备工作安排，作业人员要求，危险点分析及控制措施，作业分工及作业程序，开工要求，作业内容及标准，验收记录表格。

办理工作票和做相应的安全措施时，应特别注意不同施工标段施工单位的安全措施配合问题。

4．准备有关设计文件和图纸，查证有关设计参数。

如基础主柱加高值，接地电阻设计值，各规格螺栓的紧固力矩，转角及终端杆塔的预偏值，导地线弧垂。

二、现场检查的主要内容1．基础工程。

基础工程中大部分属于隐蔽工程，竣工验收时主要检查基础根开及对角线尺寸偏差是否符合规范要求，混凝土基础表面情况以及杆塔基面情况。

高压送电线路测量统一要求高压送电线路测量应严格执行《35KV—220KV架空送电线路测量技术规程》（DL/T5146--2001）及《工程测量规范》（GB 50026-93）的规定，实际工程应着重满足一下技术要求：1、直线、转角，档距及其高差测量误差不得超过规程及规范要求。

2、标记方式：杆位桩（现场勘查认为可以放杆的位置，可以用字母表示，如Z1.Z2.……）、直线方向桩（测量作为前后放线使用，可以用字母表示，同上）、转角桩（即线路方向发生变化时所放用来确定线路发生改变确切位置的桩，也可用字母表示，同上）、转角方向桩（即确定线路转角方向的桩）。

3、平面即高程测量：根据设计要求，应注意城市规划区、工矿区、军事设施区及文物保护区等地段，应按照统一坐标进行联测；通过河流、湖泊、水库、河网地段及水淹地区时，应根据现场情况要求进行高程联测及洪水痕迹测量；线路跨越规划或正在施工的铁路、公路、架空管道等物时，应根据平面设计要求进行联测。

注：认真进行调查、综合考虑运行、交通条件和路径长度因素，做到合理。

平面测量注意事项：线路起止点应实测与变电所及相邻电力线的平面关系；中心线两侧各50米范围内德建筑物、铁路、管线、河流、水库、地下线缆、斜交或平行接近的梯田均应实测平面位置。

注：35KV一下输电线路严禁跨越火灾区域；1、选取塔位置时尽量少有农田，2、选取塔位置在农村时，尽量少塔或杆立于门前。

4、断面测量应遵循“看不见不测”的原则，断面点能反映地形地貌变化特征，避免漏测。

1、平地断面点距离不宜大于50米，独立山头不宜少于3个点。

2、在认为导线距离对地有危险或者距离不够的地段，断面点应适当加密。

对山谷、深沟等不影响导线对地安全处可不测。

3、导线边线测量：①边线走廊控制测量（主要指平地线路）：中线两侧各50米的范围内（及左右边线控制范围）的建筑物、农田、鱼塘、大棚等明显地物均应实测。

②边坡边线控制测量（主要指山地线路）：边线地面比中线地面高0.5米，应实测边线断面，立持应准确到位应能反映实际地形，具体为：左边用“点划线”，右边用“断续线”，110KV边线距离为10米；220KV边线距离为15米。

电网工程测量方案模板一、前言电网工程测量是指利用测量技术对电网进行各种参数测量的一种工程活动。

在电网建设、维护和运行中，必须对电网的各种参数进行测量，以保证电网运行的安全稳定和高效性。

因此，编制一份科学合理的电网工程测量方案对电网运行至关重要。

二、测量目的1. 测量电网各种参数，包括电压、电流、阻抗、功率因数等，以确保电网运行的稳定和安全性；2. 对电网进行容量测量，以保证电网的合理负载；3. 对电网进行距离测量，以保证电网的合理布局和规划；4. 对电网进行地形测量，以确保电网设备的安装和维护。

三、测量方法1. 电压、电流、功率因数等参数的测量：采用电压表、电流表、功率因数表等专业仪器进行定点测量；2. 阻抗的测量：采用阻抗测量仪进行测量，以确保电网的电气安全；3. 容量测量：采用容量测量仪对电网进行容量测试，以确保电网的合理负载；4. 距离测量：采用全站仪对电网进行距离测量，以确保电网的合理布局和规划；5. 地形测量：采用激光测距仪、GPS等仪器对电网所在地形进行精确测量，以确保电网设备的安装和维护。

四、测量程序1. 制定测量计划：确定测量的范围、目的、方法和测量者；2. 测量前准备：检查测量仪器的准确性和完好性，确保测量仪器符合测量要求；3. 测量操作：按照测量计划进行测量操作，确保测量数据的准确性和可靠性；4. 测量数据处理：对测量数据进行整理、归档和分析，确保测量结果的科学性和合理性；5. 测量报告编制：根据测量结果编制测量报告，对电网的参数、负载、布局等进行详细分析和说明；6. 报告审核和汇报：对测量报告进行审核，对测量结果进行汇报和交流，以保证测量结果的科学合理性。

五、测量安全与质量控制1. 测量安全：在测量过程中，要严格遵守相关的安全规范和操作流程，确保测量作业的安全；2. 测量质量控制：在测量过程中，要严格执行测量操作规程，确保测量数据的准确性和可靠性。

六、测量成果应用1. 测量成果应用于电网建设和设计中，以确保电网的科学规划和布局；2. 测量成果应用于电网运行管理中，以确保电网的安全稳定和高效运行。

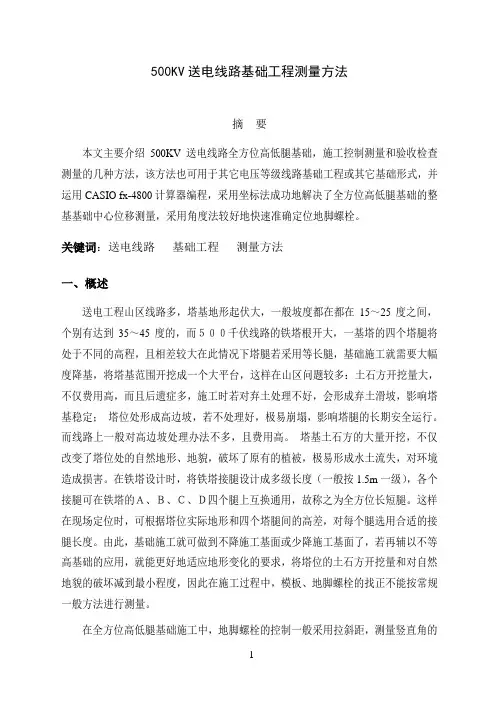

500KV送电线路基础工程测量方法摘要本文主要介绍500KV送电线路全方位高低腿基础，施工控制测量和验收检查测量的几种方法，该方法也可用于其它电压等级线路基础工程或其它基础形式，并运用CASIO fx-4800计算器编程，采用坐标法成功地解决了全方位高低腿基础的整基基础中心位移测量，采用角度法较好地快速准确定位地脚螺栓。

关键词：送电线路基础工程测量方法一、概述送电工程山区线路多，塔基地形起伏大，一般坡度都在都在15～25度之间，个别有达到35～45度的，而５００千伏线路的铁塔根开大，一基塔的四个塔腿将处于不同的高程，且相差较大在此情况下塔腿若采用等长腿，基础施工就需要大幅度降基，将塔基范围开挖成一个大平台，这样在山区问题较多：土石方开挖量大，不仅费用高，而且后遗症多，施工时若对弃土处理不好，会形成弃土滑坡，影响塔基稳定；塔位处形成高边坡，若不处理好，极易崩塌，影响塔腿的长期安全运行。

而线路上一般对高边坡处理办法不多，且费用高。

塔基土石方的大量开挖，不仅改变了塔位处的自然地形、地貌，破坏了原有的植被，极易形成水土流失，对环境造成损害。

在铁塔设计时，将铁塔接腿设计成多级长度（一般按1.5m一级），各个接腿可在铁塔的Ａ、Ｂ、Ｃ、Ｄ四个腿上互换通用，故称之为全方位长短腿。

这样在现场定位时，可根据塔位实际地形和四个塔腿间的高差，对每个腿选用合适的接腿长度。

由此，基础施工就可做到不降施工基面或少降施工基面了，若再辅以不等高基础的应用，就能更好地适应地形变化的要求，将塔位的土石方开挖量和对自然地貌的破坏减到最小程度，因此在施工过程中，模板、地脚螺栓的找正不能按常规一般方法进行测量。

在全方位高低腿基础施工中，地脚螺栓的控制一般采用拉斜距，测量竖直角的方法计算水平距离，或在分坑时，沿对角线方向打两个已知距离的控制桩，通过弹线吊垂来控制。

在对基础进行验收时，测量半对角线等相关数据时，也采用同样的方法进行，但该方法操作较复杂。

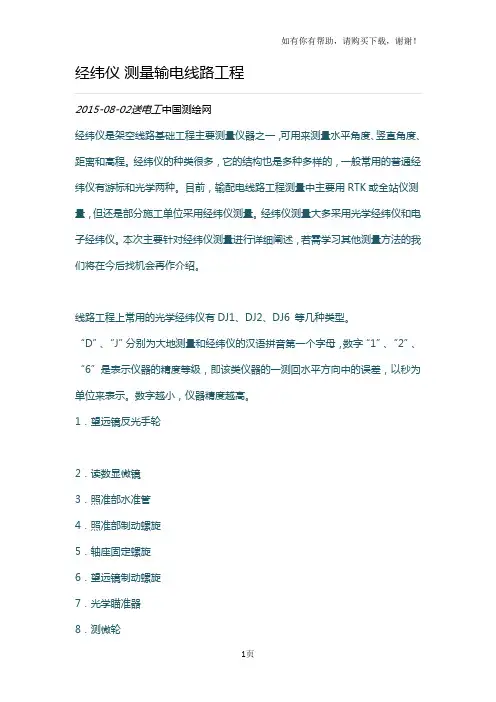

2015-08-02送电工中国测绘网经纬仪是架空线路基础工程主要测量仪器之一，可用来测量水平角度、竖直角度、距离和高程。

经纬仪的种类很多，它的结构也是多种多样的，一般常用的普通经纬仪有游标和光学两种。

目前，输配电线路工程测量中主要用RTK或全站仪测量，但还是部分施工单位采用经纬仪测量。

经纬仪测量大多采用光学经纬仪和电子经纬仪。

本次主要针对经纬仪测量进行详细阐述，若需学习其他测量方法的我们将在今后找机会再作介绍。

线路工程上常用的光学经纬仪有DJ1、DJ2、DJ6 等几种类型。

“D”、“J”分别为大地测量和经纬仪的汉语拼音第一个字母，数字“1”、“2”、“6”是表示仪器的精度等级，即该类仪器的一测回水平方向中的误差，以秒为单位来表示。

数字越小，仪器精度越高。

1．望远镜反光手轮2．读数显微镜3．照准部水准管4．照准部制动螺旋5．轴座固定螺旋6．望远镜制动螺旋7．光学瞄准器8．测微轮9．望远镜微动螺旋10．换像手轮11．照准部微动螺旋12．水平度盘变换手轮13．脚螺旋14．竖盘反光镜15．竖盘指标水准管观察镜16．竖盘指标水准管微动螺旋17．光学对中器目镜18．水平度盘反光镜对中就是将经纬仪水平度盘的中心安置在测站点的铅垂线上。

方法步骤如下：1．测站点上安置经纬仪，目估大致对中；(记）2．旋转光学对点器的目镜，使分划板清晰；3．拉出或推进对中器的物镜管，使测站点的标志成像清晰；4．双手各提脚架一条腿前后、左右摆动眼观对中器寻找目标，使测站点标志的影像精确位于分划板小圆圈的中心。

整平的目的是使仪器的竖轴处于竖直位置，水平度盘处于水平位置，其操作步骤如下：1）使基面处于水平状态，（记）来回调节三角架的三条腿的长短，使基面圆水准器的气泡落在小圆圈内。

（粗平）2）在圆水准器气泡居中的前提下，转动仪器，使照准部水准管平行于任意两个脚螺旋的连接线方向。

3）两手同时向内或向外旋转这两个脚螺旋，使水准管的气泡居中（注意：气泡移动的方向和转动脚螺旋时左手大拇指运动方向相同）。

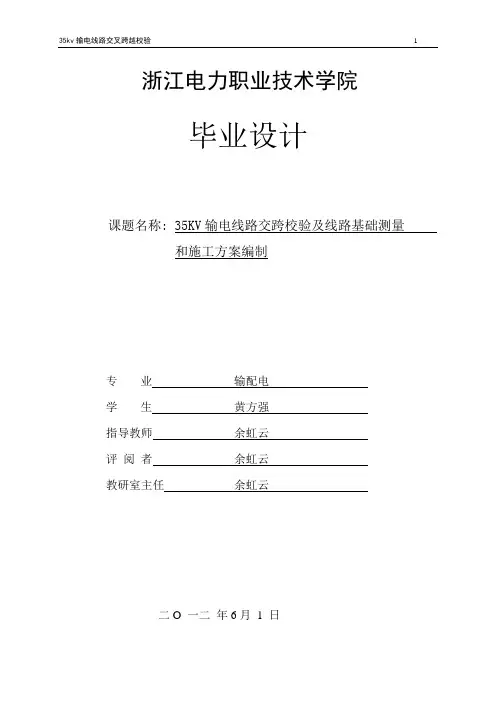

浙江电力职业技术学院毕业设计课题名称: 35KV输电线路交跨校验及线路基础测量和施工方案编制专业输配电学生黄方强指导教师余虹云评阅者余虹云教研室主任余虹云二O 一二年6月1 日引言建设一条架空输电线路，必须符合经济合理、安全适用的原则，即要充分利用材料的强度，又要保证安全运行。

与发达国家相比，我国电网技术水平存在明显差距。

一是电网线路输送能力偏低。

二是网络建设规模较小，结构较薄弱。

所以目前急需通过技术改造和升级，增加现有电网的输电能力，加大跨省、跨区送电力度，提高电网输送能力和电网运行效率，实现更大范围地资源优化配置，以满足日益增长的国民经济发展和人民生活用电需要，确保电网的安全稳定是今后电网建设的主攻方向。

纵观今年来的输电建设工程，每项都有各自的特点，设计中脱离工程实际，一味生搬硬套式无法保证设计质量与满足电网发展需求的。

只有结合实际，因地制宜，通过优化方案，科技攻关，不断搜索与创新，才能满足建设坚强电网的要求，才能开创工程设计“技术先进、安全合理”的全新局面。

本设计共分两大章，分别介绍35KV输电线路交叉跨越校验和施工方案编制。

其中施工方案编制有分为正方形塔腿基坑复测、基坑操平找正、混凝土基础模板制作、钢筋绑扎及混凝土浇筑五个方面。

通过本次设计，使得我们理解设计线路所要做的相关事项，并能运用与实际生活中。

本设计采用了一些书本的资料，并根据《输电线路设计》《送电线路施工》《电力工程高压送电线路设计手册》等相关书籍设计而完成，重点突出设计中的计算及施工方案编制的要求。

由于时间仓促以及参考资料不足，同时自己对线路设计的水平有限，因此本设计中难免有不当之处，尽请谅解。

目录引言第一章 35kv输电线路交叉跨越校验 (1)1.1气象条件 (1)1.2导线计算参数 (1)1.3比载应力计算 (2)1.4临界档距的计算与判别 (4)1.5导线应力弧垂 (5)1.6交跨校验 (6)第二章施工方案编制 (7)2.1基坑操平找正 (7)2.2方形塔腿基坑复测 (8)2.3混凝土基础模板制作，钢筋绑扎及混凝土浇制 (10)结论参考文献第一章35KV输电线路交叉跨越校验1.1气象条件高压数配电架空线路常年暴露在大气中，作用在它们上面的机械荷载时随气象条件的变化而变化的。
