深度剖析上海中心大厦新型柔性悬挂幕墙系统资料

高层建筑案例分析在当今城市化进程不断加速的背景下，高层建筑如雨后春笋般拔地而起，成为城市天际线的重要组成部分。

高层建筑不仅在外观上展现了现代建筑的魅力，更在功能上满足了人们对于空间利用和生活品质的追求。

为了更深入地了解高层建筑的设计、施工和运营等方面，下面将对几个具有代表性的高层建筑案例进行分析。

一、上海中心大厦上海中心大厦是一座位于上海市陆家嘴金融贸易区的超高层摩天大楼，其建筑高度达到 632 米，是中国目前已建成的第一高楼。

在设计方面，上海中心大厦采用了独特的螺旋式上升的外观造型，不仅具有很强的视觉冲击力，还能够有效地减少风阻，提高建筑的稳定性。

大厦的外立面采用了双层玻璃幕墙系统，既能隔热保温，又能降低能耗。

此外，建筑内部的空间规划也十分合理，包含了办公、商业、酒店、观光等多种功能区域，满足了不同人群的需求。

在施工过程中，上海中心大厦面临了诸多技术难题。

由于建筑高度极高，对施工设备和技术的要求非常严格。

例如，在混凝土泵送方面，需要采用超高压泵送技术，将混凝土输送到几百米的高空。

同时，为了确保施工安全，施工方采取了一系列的安全措施，如设置防护网、安装监控系统等。

在运营管理方面，上海中心大厦采用了智能化的管理系统，对大楼的设备运行、能源消耗、人员流动等进行实时监控和管理，有效地提高了运营效率和服务质量。

二、迪拜哈利法塔迪拜哈利法塔是世界上最高的建筑，总高度达 828 米。

哈利法塔的设计灵感来源于沙漠之花蜘蛛兰，其建筑形态优美而独特。

大楼的结构采用了钢筋混凝土核心筒和钢结构外框架相结合的方式，有效地承受了巨大的竖向荷载和水平荷载。

同时，为了抵御迪拜炎热的气候，建筑的外立面采用了高性能的玻璃和铝板幕墙，具有良好的隔热和遮阳效果。

在施工方面，哈利法塔的建设面临了巨大的挑战。

由于迪拜的地质条件复杂，施工方需要进行大量的地基处理工作。

此外，在超高泵送混凝土、钢结构安装等方面也采用了一系列先进的技术和设备。

高层建筑设计案例分析在当今城市发展的进程中，高层建筑如雨后春笋般涌现，它们不仅是城市天际线的重要组成部分，更承载着人们对于居住、工作和生活的各种需求。

接下来，让我们一同深入分析几个具有代表性的高层建筑设计案例。

案例一：上海中心大厦上海中心大厦是一座位于上海陆家嘴金融贸易区的超高层摩天大楼。

它的设计独特，融合了多种创新元素。

从外观上看，其螺旋式上升的造型不仅极具视觉冲击力，还能有效降低风阻。

这种独特的外形设计并非仅仅为了美观，更是基于对风荷载的深入研究和计算。

通过模拟风洞实验，设计师确定了这种螺旋形态能够减少大楼在强风中的摇晃，提高了结构的稳定性和安全性。

在功能布局方面，上海中心大厦充分考虑了不同使用人群的需求。

底部楼层设置了商业空间，吸引了众多高端品牌入驻，为周边居民和上班族提供了丰富的购物和休闲选择。

中间楼层则主要为办公区域，配备了先进的智能化办公设施，满足了各类企业的办公需求。

而顶部楼层则设计了观光平台和高级酒店，游客可以在这里俯瞰整个上海的壮丽景色，享受高品质的服务。

在绿色节能方面，上海中心大厦也有出色的表现。

大厦采用了双层幕墙系统，外层幕墙为玻璃，内层幕墙为铝板，中间形成的空气腔可以有效地隔热和保温，降低了空调系统的能耗。

此外，大厦还安装了太阳能光伏发电板和雨水收集系统，为大楼提供部分电力和非饮用用水，减少了对外部能源和水资源的依赖。

案例二：迪拜哈利法塔迪拜哈利法塔是目前世界上最高的建筑，其高度达到了 828 米。

哈利法塔的设计灵感来源于沙漠之花蜘蛛兰。

它的建筑外形简洁流畅，线条优美。

整个建筑的立面采用了玻璃和金属板材相结合的方式，在阳光的照耀下熠熠生辉，展现出独特的魅力。

在结构设计上，哈利法塔采用了一种创新的“扶壁核心”结构体系。

这种结构体系由钢筋混凝土核心筒和外部的钢结构框架组成，能够有效地抵抗风力和地震力的作用。

为了确保大楼的稳定性，工程师还在大楼的底部设置了巨大的基础，将大楼的重量均匀地分布在地基上。

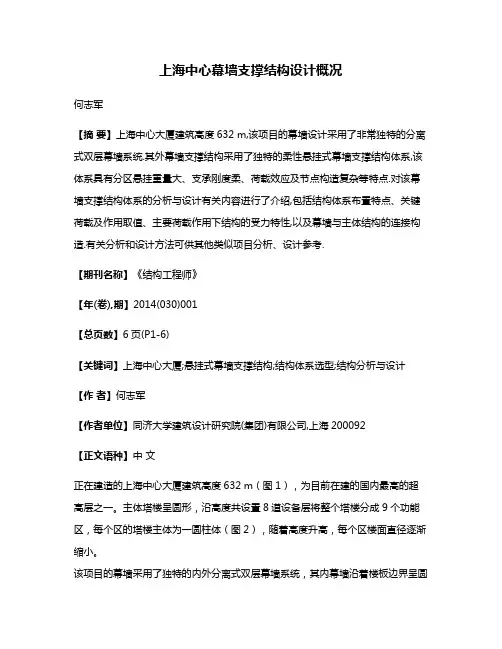

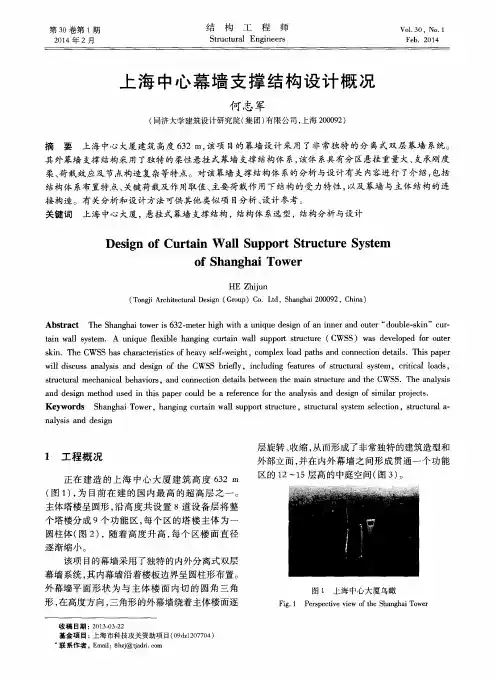

上海中心幕墙支撑结构设计概况何志军【摘要】上海中心大厦建筑高度632 m,该项目的幕墙设计采用了非常独特的分离式双层幕墙系统.其外幕墙支撑结构采用了独特的柔性悬挂式幕墙支撑结构体系,该体系具有分区悬挂重量大、支承刚度柔、荷载效应及节点构造复杂等特点.对该幕墙支撑结构体系的分析与设计有关内容进行了介绍,包括结构体系布置特点、关键荷载及作用取值、主要荷载作用下结构的受力特性,以及幕墙与主体结构的连接构造.有关分析和设计方法可供其他类似项目分析、设计参考.【期刊名称】《结构工程师》【年(卷),期】2014(030)001【总页数】6页(P1-6)【关键词】上海中心大厦;悬挂式幕墙支撑结构;结构体系选型;结构分析与设计【作者】何志军【作者单位】同济大学建筑设计研究院(集团)有限公司,上海200092【正文语种】中文正在建造的上海中心大厦建筑高度632 m（图1），为目前在建的国内最高的超高层之一。

主体塔楼呈圆形，沿高度共设置8道设备层将整个塔楼分成9个功能区，每个区的塔楼主体为一圆柱体（图2），随着高度升高，每个区楼面直径逐渐缩小。

该项目的幕墙采用了独特的内外分离式双层幕墙系统，其内幕墙沿着楼板边界呈圆柱形布置。

外幕墙平面形状为与主体楼面内切的圆角三角形，在高度方向，三角形的外幕墙绕着主体楼面逐层旋转、收缩，从而形成了非常独特的建筑造型和外部立面，并在内外幕墙之间形成贯通一个功能区的12～15层高的中庭空间（图3）。

由于外幕墙远离主体结构，其幕墙板块重量和水平风力无法直接传递至相应标高的楼面结构。

为此，设计了一个非常特殊的分区悬挂式幕墙支撑系统作为玻璃幕墙支撑结构。

结合主体结构竖向分区情况，整个幕墙系统分8段悬挂于每区设备层的悬挑桁架外端，每段约承担12～15层（约60 m）高的玻璃幕墙重量。

该幕墙支撑结构系统造型轻巧、承重大、竖向变形大，相关结构构造复杂，结构设计难度大。

上海中心主体结构采用巨型框架—伸臂—核心筒结构体系（图4），巨型框架结构由8根巨型柱、4根角柱、8道环带桁架组成［1，2］。

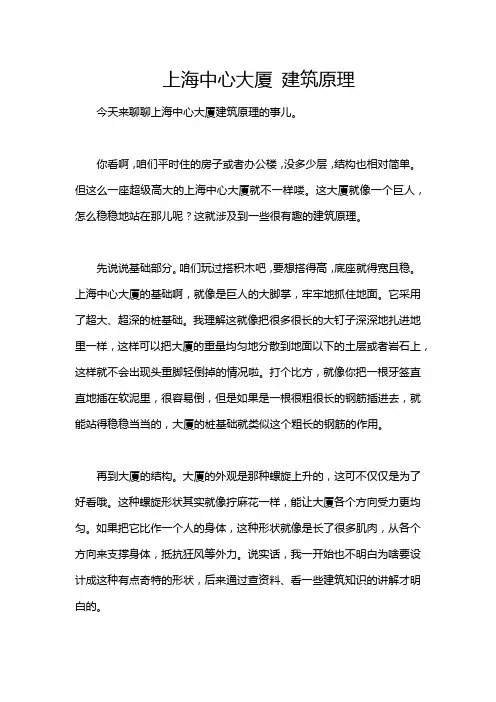

上海中心大厦建筑原理今天来聊聊上海中心大厦建筑原理的事儿。

你看啊，咱们平时住的房子或者办公楼，没多少层，结构也相对简单。

但这么一座超级高大的上海中心大厦就不一样喽。

这大厦就像一个巨人，怎么稳稳地站在那儿呢？这就涉及到一些很有趣的建筑原理。

先说说基础部分。

咱们玩过搭积木吧，要想搭得高，底座就得宽且稳。

上海中心大厦的基础啊，就像是巨人的大脚掌，牢牢地抓住地面。

它采用了超大、超深的桩基础。

我理解这就像把很多很长的大钉子深深地扎进地里一样，这样可以把大厦的重量均匀地分散到地面以下的土层或者岩石上，这样就不会出现头重脚轻倒掉的情况啦。

打个比方，就像你把一根牙签直直地插在软泥里，很容易倒，但是如果是一根很粗很长的钢筋插进去，就能站得稳稳当当的，大厦的桩基础就类似这个粗长的钢筋的作用。

再到大厦的结构。

大厦的外观是那种螺旋上升的，这可不仅仅是为了好看哦。

这种螺旋形状其实就像拧麻花一样，能让大厦各个方向受力更均匀。

如果把它比作一个人的身体，这种形状就像是长了很多肌肉，从各个方向来支撑身体，抵抗狂风等外力。

说实话，我一开始也不明白为啥要设计成这种有点奇特的形状，后来通过查资料、看一些建筑知识的讲解才明白的。

有意思的是，大厦还采用了一些特殊的风工程原理。

咱们平时走在路上，风一吹过来，可能感觉没什么。

但对于这么高的大厦来说，风吹过来力量可大了。

上海中心大厦有一种能抵御强风的“秘方”，那就是它会在风中轻轻摆动。

这不是什么坏事哦，要是把大厦比作一棵大树，风来的时候，树会随风微微晃动，这其实是一种柔性的抵抗。

大厦在风中的摆动也是这样，通过这种摆动，能够削减风的冲击力，就像拳击比赛里，通过灵活躲闪来减少对手出拳的伤害一样。

说到这里，你可能会问，那大厦里面的人会不会感觉得到这种摆动啊？其实，大厦的摆动幅度是被严格控制在安全范围内的，里面的人几乎觉察不到。

在实际应用上，这种建造和设计的原理不仅仅让上海中心大厦稳稳地屹立在那儿，同时还成了一个经典的设计案例被全世界的建筑专家们研究学习。

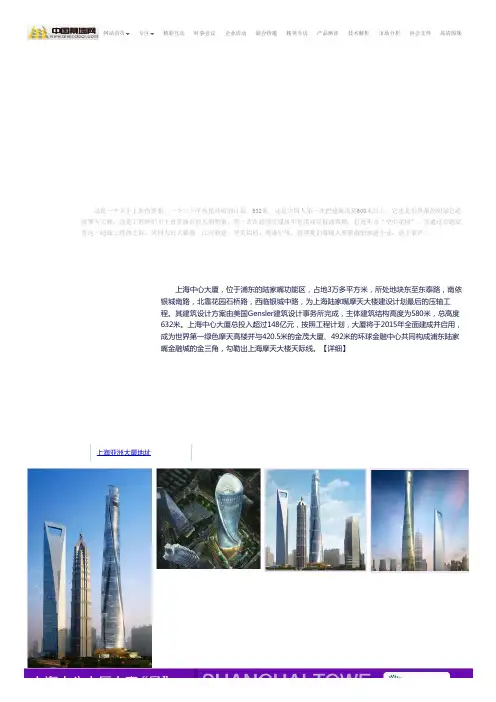

上海中心大厦，位于浦东的陆家嘴功能区，占地3万多平方米，所处地块东至东泰路，南依银城南路，北靠花园石桥路，西临银城中路，为上海陆家嘴摩天大楼建设计划最后的压轴工程。

其建筑设计方案由美国Gensler建筑设计事务所完成，主体建筑结构高度为580米，总高度632米。

上海中心大厦总投入超过148亿元，按照工程计划，大厦将于2015年全面建成并启用，成为世界第一绿色摩天高楼并与420.5米的金茂大厦、492米的环球金融中心共同构成浦东陆家嘴金融城的金三角，勾勒出上海摩天大楼天际线。

【详细】 这是一个关于上海的梦想，一个二十年前便开始的计划。

632米，这是中国人第一次把建筑造到600米以上，它也是世界最高的绿色超级摩天大楼。

这是工程师们关于垂直城市的大胆想象，第一次在超高层建筑中使用双层玻璃幕墙，打造东方“空中花园”。

在通过专题欣赏这一超级工程的之际，共同为远大幕墙、江河创建、坚美铝材、道康宁等，值得我们幕墙人所骄傲的参建企业，送上掌声!网站首页◆专区◆精彩互动时事会议企业活动展会特邀精英专访产品测评技术解析市场分析协会文件高清图集上海亚洲大厦地址关键词：“垂直城市”、9个空中花园、中国最高空中花园 上海中心的建筑面积将达380000平方米。

作为陆家嘴地区又一座“垂直城市”，它的综合功能更为丰富，在大楼内部办公空间、酒店、零售商场、居屋和公共娱乐空间等一应俱全，可容纳数万人，如同一个社区。

整个大厦的内部将建造9个空中花园，有望成为中国最高空中花园所在。

为目前国内首创，大楼采用“同轴双层”的设计，即大楼内部为一个圆形的主建筑空间，大楼的主要功能都集 关键词：亚洲第一高、127层、632米、主体建筑580米 亚洲第一高楼上海中心127层，楼高632米。

上海中心大厦由地上118层主楼、5层裙楼和5层地下室组成，其主体建筑结构高度为580米，总建筑面积57.6万平方米，总重量约80万吨。

建成后将成为上海最高的摩天大楼，也是城市标志之一。

超高层建筑幕墙抗火策略--以上海中心大厦内幕墙为例周伟民【摘要】以上海中心大厦内幕墙的设计及施工为例，对上海中心大厦分隔使用空间与空中中庭的玻璃内幕墙消防安全展开研究，通过理论计算及火灾实验模拟的方式，研究和探讨内幕墙玻璃在火灾中的燃烧性能、幕墙玻璃的加强保护策略和相关构件的防火保护措施，提出了根据不同的工况选择玻璃幕墙防火系统，特别是以普通铝合金玻璃幕墙系统辅以窗玻璃喷淋系统作为防火分隔，可代替常规的钢框防火玻璃幕墙系统，可节省投资及工期，为超高层建筑内幕墙设计带来更多可能性。

【期刊名称】《建筑技艺》【年(卷),期】2016(000)006【总页数】3页(P90-92)【关键词】上海中心大厦;内幕墙;玻璃幕墙防火;窗玻璃喷淋【作者】周伟民【作者单位】上海陆家嘴金融贸易区开发股份有限公司【正文语种】中文超高层建筑是人类社会城市化、现代化、高科技化发展进程中的产物。

它的出现不仅仅满足人们的基本物质要求，更主要的是满足人们在精神上及商业利益上的需求，其发展体现着结构、技术、能源、美学及社会和文化的科学综合。

玻璃作为建筑材料，同时具备四大特点：透明、高强、轻质、耐久。

装设玻璃幕墙的建筑一旦失火后，火焰和烟雾会沿着玻璃幕墙与楼板、隔墙的缝隙蔓延，同时玻璃在250℃左右炸裂，并引起火焰迅速沿外墙上卷延烧。

玻璃幕墙的钢材和铝合金型材的耐火性能都比较差，钢型材在300～400℃高温下强度下降，600℃时承载力下降到常温下的40%左右，而铝合金结构型材的耐火性能更差，受热条件下极易发生结构变形，350℃左右失去承载能力。

目前的玻璃幕墙结构设计中，虽然考虑了玻璃和铝合金在温度骤变情况下因变形伸缩不一致而发生的“冷桥”现象，玻璃和铝框中间采用橡胶、聚乙烯泡沫材料相隔，但是能承受的温度变化范围仅在－40～＋50℃之间。

建筑物内发生火灾，辐射热、高温烟气都使结构温度变化范围远远大于＋50℃，结构受热膨胀变形过大，造成玻璃破碎、脱落。

上海中心大厦赏析一、上海中心大厦简介上海中心大厦，位于浦东的陆家嘴功能区，占地3万多平方米，所处地块东至东泰路，南依银城南路，北靠花园石桥路，西临银城中路，为上海陆家嘴摩天大楼建设计划最后的压轴工程。

其建筑设计方案由美国Gensler建筑设计事务所完成，主体建筑结构高度为580米，总高度632米，是目前中国国内建设中的第二高楼。

上海中心大厦总投入超过148亿元，按照工程计划，大厦将于2015年全面建成并启用，成为世界第一绿色摩天高楼并与420.5米的金茂大厦、492米的环球金融中心共同构成浦东陆家嘴金融城的金三角，勾勒出上海的摩天大楼全新天际线。

英文名称：Shanghai Tower。

建设地点：陆家嘴金融中心区Z3-2地块。

开工时间：2008年11月29日。

竣工时间：2014年。

占地面积：30368平方米建筑面积：574058平方米，其中地上总建筑面积约410139平方米建筑总高度：632米。

建筑层数：地下结构5层，地上部分包括124层塔楼和7层东西裙房。

结构形式：钢筋混凝土核心筒-外框架结构。

用钢量：约100000吨。

建筑造价：148亿元。

建筑/结构设计单位：M.Arthur Gensler。

建设用途：国际标准的二十四小时甲级办公、超五星级酒店和配套设施、主题精品商业二、设计理念上海中心大厦是上海未来最重要的标志性建筑，这座摩天大楼总高达632米，共121层，将于2014年建成，届时将超越上海环球金融中心，成为中国第一高楼。

上海中心大厦在未来将成为既包含文化传统，又赋予精神形象的一座新地标，此外，还将赋予其一种愿景。

考虑到周边代表着回忆的上海金茂大厦以及象征着对外贸易繁荣的国际金融中心，设计师们希望上海中心大厦是能够是动态的，并以此进行了三位一体的设计。

三幢高楼分别代表着“过去”、“现在”、“将来”，同时也暗示出了上海中心大厦的愿景：“中国，永恒的未来”。

上海中心大厦采用了双层幕墙结构。

通过一系列的科学验证，设计师们确定了双层幕墙的外皮为成几何状扭转的角度120°，内里则逐层缩小。

上海中心大厦分析上海中心大厦（Shanghai Tower）是位于中国上海市浦东新区的一座超高层建筑，是上海金融中心核心区的标志性建筑之一、该大厦于2024年完工，高度达到632米，是中国（包括香港和澳门）以及亚洲地区的最高建筑，仅次于迪拜哈利法塔和沙特阿拉伯的吉达塔。

作为一座现代化的超高层建筑，上海中心大厦在设计和结构上展示了许多令人赞叹的特点。

首先，该建筑采用了“实心中空”的设计理念，内外表皮之间设置了数个空心管柱，形成了一个巨大的空心“环”，这样的设计可以提高建筑的抗风能力，使得在台风和地震等自然条件下更加稳定。

其次，大楼外表采用了玻璃幕墙，不仅提供了极佳的景观视野，还能够充分利用自然光线，使室内环境更加明亮舒适。

此外，上海中心大厦还设置了一个独特的“双皮层”系统，可以减少传统空调系统的工作负荷，提高能源利用效率。

除了设计上的先进性，上海中心大厦在功能和用途上也有着广泛的应用。

大楼内设有商业、办公、文化、休闲等多个功能区域，包括酒店、办公室、展览中心和观景台等。

商业区域集合了众多知名品牌的店铺，为居住者和游客提供了全方位的购物和娱乐体验。

办公区域则吸引了众多国际和本地公司入驻，成为上海金融中心的重要组成部分。

文化区域则举办了各种展览和文化活动，提供了丰富的艺术体验。

而观景台则成为上海的新地标之一，游客可以在此欣赏到整个上海市区的壮丽景色。

上海中心大厦的建设对于上海市的发展具有重要意义。

首先，该建筑成为上海金融中心核心区重要的地标，提升了上海市作为国际金融中心的形象和地位。

其次，大厦内的商业和办公区域吸引了众多国际和本地企业入驻，为上海经济的发展和创造就业机会做出了贡献。

此外，上海中心大厦作为一座绿色建筑，采用了多项节能和环保措施，为城市可持续发展做出了示范，并成为了全球绿色建筑的典范之一然而，上海中心大厦也面临一些挑战和问题。

首先，该建筑在设计和建设过程中的成本较高，需要庞大的资金和技术支持。

632米上海中心项目施工概况及特色介绍一、上海地质概况上海位于长江三角洲的冲积平原上属于典型的软土地基, 主要由淤泥、淤泥质土、松软冲填土与杂填土，或其他高压缩性软弱土层构成的地基。

1、建筑概况上海中心大厦结构地下5层，地上121层，总建筑面积为574058m2，地上总建筑面积为410139m2，建筑总高度632m；2、结构概况主楼上部结构为钢筋混凝土和钢结构的混合结构体系；主要包括钢筋混凝土核心筒、巨型柱、外围钢框架及径向楼面桁架、环形带状桁架、伸臂桁架、屋顶皇冠、楼层系统；塔楼沿高度分为9个区每个分区的顶部两层为设备/避难层；主楼为钢筋混凝土和钢结构组合而成的混合结构体系。

竖向结构包括核心筒和巨型柱，水平结构包括楼层钢梁、楼面桁架、带状桁架、伸臂桁架以及组合楼板。

二、主楼基坑施工概况1.工程概况1.1 建筑概况“上海中心大厦”项目基地总面积约3.61万m2（含红线外花园石桥路、东泰路道路地下管廊公共通道面积0.57万m2）。

拟建塔楼总层数为121层，裙房地上8层，地下5层，塔楼建筑高度为632m，为超高层摩天大楼，建成后将成为中国第一高楼。

1.2 支护概况（1）本工程塔楼基坑开挖深度为31.10m，采用明挖顺作法的基坑施工方法。

（2）塔楼区围护采用121m直径的环形地下连续墙围护体系，围护地墙厚1200mm，支撑体系为6道环形圈梁。

2. 降水方案2.1 疏干井1）基坑内设置25m深的真空管井井点疏干降水井42口，25m深的观察井4口。

2）疏干降水井每250m设置1口。

2.2 减压降水井主楼基坑内设置55m深的减压降水井12口，45m深的观察井3口；基坑外设置65m深的减压降水井28口，裙房两墙合一的地下连续墙内侧设置45m深的观察井4口，裙房两墙合一的地下连续墙外侧设置45m深的观察井3口。

3、土方工程主要采用先开挖中部土方再挖环边土方的挖土顺序，总土方量约38万方。

4. 施工流程（塔楼）三、主楼大底板施工概况1、施工概况(1) 主楼基坑呈直径121m的圆形地下连续墙布置，基坑面积约11500m2。
