基于PLC的三层电梯控制系统任务书

业论文题目三菱三层电梯控制目录一. 摘要 (3)二. 关键字 (3)三. 第一章概述 (3)四. 第二章可编程控制器简介 (5)五. 2.1 可编程控制器的特点 (15)六 2.2 PLC的控制功能.........................21七. 第三章可编程控制器梯形图编程规则...23八. 第四章基本指令简介 (28)九. 第五章电梯控制系统 (32)十. 5.1 PLC在电梯控制中的应用 (35)十一 5.2 电梯控制的模拟面板图 (38)十二第六章可编程控制的安装和维护 (41)十三第七章附录 (44)十四第八章参考文献 (44)摘要可编程控制器是以微处理器为核心，综合计算机技术、自动控制和通信技术发展起来的一种新型工业自动控制装置，经过30多年的发展在工业生产中获得的了极其广泛的应用。

目前，可编程控制成为工业自动化领域中极为重要、应用最多的控制装置，居工业生产自动化三大支柱(可编程控制器、机器人、计算机辅助设计和制造)的首位。

其应用的深度和广度成为衡量一个国家工业自动化程度高低的标志。

可编程控制器的定义早期的可编程控制器主要是用来替可变横控制器（Programmable controller）缩写为PC。

为了与个人计算机的PC（personal computer）相区别。

有时在PC中人为的加上L而写成PLC.自1969年第一台可编程控制器面试以来，经历了30多年的发展可编程控制器已成为一种最重要，最普及、应用场合最多的工业控制器，可以说只有可编程控制器才是真正的工业控制计算机初期可编程控制器只是用于逻辑控制器用于代替继电器控制盘，但现在可编程控制器已进入过程控制、位置控制等场合的所有控制领域现在可编程控制器继续保留了原来逻辑控制器的所有优点，同时它吸收和发展了其他控制器（过程仪表、计算机、集散系统、分散系统等）的优点。

在许多场合只需可编程控制器即可构成包括逻辑控制、过程控制、数据采集及控制和图形工作站的经济合算、体积小巧，设计调试方便的综合控制系统。

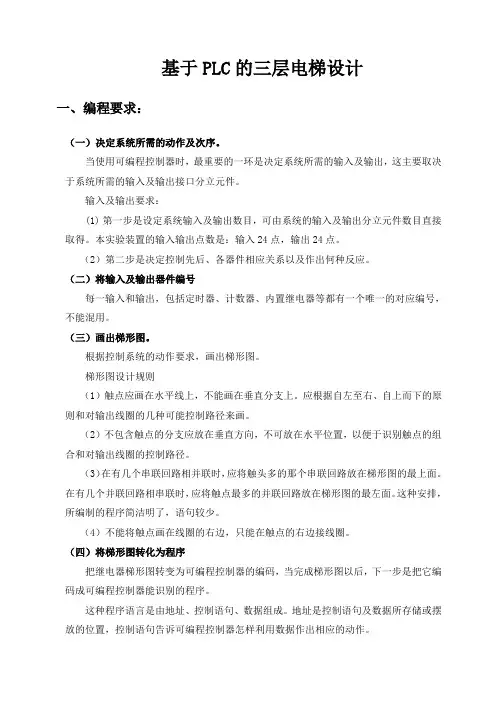

基于PLC的三层电梯设计一、编程要求：（一）决定系统所需的动作及次序。

当使用可编程控制器时，最重要的一环是决定系统所需的输入及输出，这主要取决于系统所需的输入及输出接口分立元件。

输入及输出要求：(1) 第一步是设定系统输入及输出数目，可由系统的输入及输出分立元件数目直接取得。

本实验装置的输入输出点数是：输入24点，输出24点。

（2）第二步是决定控制先后、各器件相应关系以及作出何种反应。

（二）将输入及输出器件编号每一输入和输出，包括定时器、计数器、内置继电器等都有一个唯一的对应编号，不能混用。

（三）画出梯形图。

根据控制系统的动作要求，画出梯形图。

梯形图设计规则（1）触点应画在水平线上，不能画在垂直分支上。

应根据自左至右、自上而下的原则和对输出线圈的几种可能控制路径来画。

（2）不包含触点的分支应放在垂直方向，不可放在水平位置，以便于识别触点的组合和对输出线圈的控制路径。

（3）在有几个串联回路相并联时，应将触头多的那个串联回路放在梯形图的最上面。

在有几个并联回路相串联时，应将触点最多的并联回路放在梯形图的最左面。

这种安排，所编制的程序简洁明了，语句较少。

（4）不能将触点画在线圈的右边，只能在触点的右边接线圈。

（四）将梯形图转化为程序把继电器梯形图转变为可编程控制器的编码，当完成梯形图以后，下一步是把它编码成可编程控制器能识别的程序。

这种程序语言是由地址、控制语句、数据组成。

地址是控制语句及数据所存储或摆放的位置，控制语句告诉可编程控制器怎样利用数据作出相应的动作。

（五）在编程方式下用键盘输入程序。

一般情况下是用梯形图编程较为方便（六）编程及设计控制程序。

（七）测试控制程序的错误并修改。

（八）保存完整的控制程序。

二、控制要求电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。

电梯轿箱内设有楼层内选按钮S1 ～ S3，用以选择需停靠的楼层。

L1为一层指示、L2 为二层指示、L3为三层指示，SQ1～SQ3为到位行程开关。

基于PLC的电梯控制系统设计任务书1. 引言电梯作为现代城市中的重要交通工具之一，其安全性和可靠性对于居民的生活至关重要。

为了提高电梯的运行效率和安全性，需要设计一种基于PLC（可编程逻辑控制器）的电梯控制系统。

本文档旨在明确该系统的设计任务和要求，以便于进行系统设计和实施。

2. 任务描述设计一个基于PLC的电梯控制系统，包括以下功能和模块：2.1 功能描述•电梯调度功能：实现电梯的有效调度和管理，提高电梯的运行效率和乘客的等待时间。

•电梯门控制功能：确保电梯门的安全打开和关闭，避免乘客受伤。

•楼层选择功能：允许乘客选择所需的楼层，电梯系统能够自动控制电梯到达指定楼层。

•报警功能：在发生紧急情况时，能够及时报警并采取相应的措施，保障乘客的安全。

2.2 模块描述•PLC控制模块：负责控制电梯的运行和调度，接收输入信号，并根据设定的逻辑进行相应的控制操作。

•电梯门控制模块：监控电梯门的状态，控制门的打开和关闭操作，确保电梯运行过程中的安全。

•楼层选择模块：负责接收乘客选择的楼层信息，并提供给PLC控制模块进行相应的电梯调度。

•报警模块：检测电梯运行过程中的紧急情况，如电梯故障、超载等，及时发出报警信号。

3. 系统需求基于上述任务描述，明确电梯控制系统的性能需求和技术要求：•系统稳定性和可靠性：确保系统在长时间运行中不出现故障，并能够及时响应乘客的操作需求。

•系统安全性：保障乘客的人身安全，如控制电梯门在合适的时间和位置关闭，防止乘客夹住。

•运行效率：通过合理的电梯调度算法和控制策略，提高电梯的运行效率，减少乘客的等待时间。

•易于维护和扩展：设计简单、模块化的系统结构，方便系统的维护和后期的功能扩展。

4. 设计计划基于以上需求，制定以下设计计划：•需求分析：对电梯控制系统的需求进行详细分析，明确各个功能的具体要求和性能指标。

•系统设计：基于PLC技术和相关控制算法，设计电梯控制系统的整体结构和各个模块之间的交互关系。

三层电梯课程设计任务书1．设计目的与要求（1）电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。

（2）电梯轿厢内设有楼层内选按钮S1～S3，用以选择需停靠的楼层。

L1为一层指示、L2为二层指示、L3为三层指示，SQ1～SQ3为到位行程开关。

（3）电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。

例如，电梯停在一层，在三层轿厢外呼叫时，必须按三层上升呼叫按钮，电梯才响应呼叫（从一层运行到三层），按三层下降呼叫按钮无效；反之，若电梯停在三层，在一层轿厢外呼叫时，必须按一层下降呼叫按钮，电梯才响应呼叫，按三层上升呼叫按钮无效，依此类推。

2．设计内容学生根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识，进行三层电梯控制系统运行原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。

主要内容包括：（1）设计出硬件系统的结构图、接线图、时序图等；（2）系统有启动、停止功能；（3）运用功能指令进行PLC控制程序设计。

（4）程序结构与控制功能自行创新设计；（5）进行系统调试，实现三层电梯控制系统的控制要求。

（6）完成实物演示；三层电梯控制系统摘要：本设计通过讨论电梯控制系统的组成，阐述可编程控制器（PLC）在电梯控制中的应用，采用三菱PLC编程的程序控制方式，提出了三层电梯的PLC控制系统总体设计方案、设计过程、组成，列出了具体的主要硬件电路、电梯的控制梯形图及指令表。

并给出了系统组成框图和程序流程图，在分析、处理随机信号逻辑关系的基础上，提出了PLC的编程方法，设计了一套完整的电梯控制系统方案。

采用本方案实现电梯控制，能够解决继电器——接触器触点多，故障率高、可靠性差、安装调试周期长、维修工作量大、接线复杂等缺点。

使电梯运行更加安全、方便、舒适关键词：电梯、PLC、梯形图1 引言随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。
