第四章 平面波本章从麦克斯韦方程及物质的本构关系出发，研究在均匀介质中平面波的传播及其主要特征。
首先讨论线性、均匀、各向同性介质中均匀平面波的传播，再推广到各向异性介质中的情况。
比平面波更复杂的电磁波也可用平面波展开，本章对此也作了讨论。
最后讨论平面波传播的传输线模型，为以后用传输线模型求解复杂的场问题打下基础。
4.1得出电场强度E 与磁场强度H 满足的波方程，4.2从波方程得到简单介质中的平面波解，4.3、4.4讨论平面波的极化特性以及平面波在有耗介质中的传播，4.5介绍色散与群速的基本概念，4.6与4.7分别研究电各向异性介质和磁各向异性介质中平面波的传播特征。
4.8讨论髙斯波束的平面波展开，4.9证明电磁波沿某一方向传播可与特定参数传输线上电压、电流波的传播等效，即电磁波传播的传输线模型。
4.1 波方程3.4已分析过，麦克斯韦方程组中两个旋度方程是独立的。
在两个旋度方程中电场强度E 与磁场强度H 耦合在一起。
从解方程角度看，先要将E 跟H “去耦”，即从两个旋度方程消去H （或E ），然后得到只关于E （或H ）的方程。
本节讨论无源、简单介质中麦克斯韦方程的解，所谓无源，就是指所研究的区域内不存在产生电磁场的源J 与ρv 。
对于简单介质，ε、μ是常量。
在这种特定情况下，将物质的本构关系（3.4.1）、（3.4.2）代入麦克斯韦方程（3.2.8）~（3.2.11），得到 ∇⨯E =–j ωμH （4.1.1） ∇⨯H = j ωεE （4.1.2） ∇⋅E = 0 （4.1.3） ∇⋅H = 0 （4.1.4） 式（4.1.1）、（4.1.2）两个方程中，只有E 和H 两个独立的场量，但E 和H 耦合在一起。
为了从这两个方程得到只关于E 或H 的方程，对式（4.1.1）取旋度，并将式（4.1.2）代入，得到 ()()()E E H E μεωωεωμωμ2=-=⨯∇-=⨯∇⨯∇j j j利用恒等关系()()E E E 2∇-⋅∇∇=⨯∇⨯∇，而根据式（4.1.3），0=⋅∇E ，所以上式成为022=+∇E E μεω（4.1.5）同样对式（4.1.2）取旋度，将式（4.1.1）代入，并利用式（4.1.4）及上面的矢量运算恒等关系，得到022=+∇H H μεω（4.1.6）式（4.1.5）、（4.1.6）可合并写成 ()022=⎩⎨⎧+∇HEk（4.1.7） 式中μεω22=k（4.1.8）在自由空间或真空中，μ = μ0，ε = ε0，k 记作k 000220εμω=k（4.1.9）式（4.1.5）、（4.1.6）或（4.1.7）叫做无源简单介质中的波方程，在这个方程中E 跟H 不再耦合在一起。

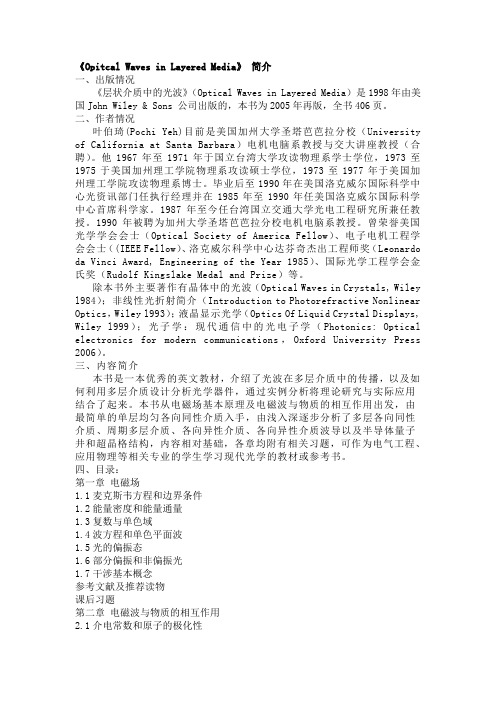

《Opitcal Waves in Layered Media》简介一、出版情况《层状介质中的光波》（Optical Waves in Layered Media）是1998年由美国John Wiley & Sons 公司出版的，本书为2005年再版，全书406页。
二、作者情况叶伯琦(Pochi Yeh)目前是美国加州大学圣塔芭芭拉分校（University of California at Santa Barbara）电机电脑系教授与交大讲座教授（合聘）。
他1967年至1971年于国立台湾大学攻读物理系学士学位，1973至1975于美国加州理工学院物理系攻读硕士学位，1973至1977年于美国加州理工学院攻读物理系博士。
毕业后至1990年在美国洛克威尔国际科学中心光资讯部门任执行经理并在1985年至1990年任美国洛克威尔国际科学中心首席科学家。
1987年至今任台湾国立交通大学光电工程研究所兼任教授。
1990年被聘为加州大学圣塔芭芭拉分校电机电脑系教授。
曾荣誉美国光学学会会士（Optical Society of America Fellow）、电子电机工程学会会士（(IEEE Fellow）、洛克威尔科学中心达芬奇杰出工程师奖（Leonardo da Vinci Award, Engineering of the Year 1985）、国际光学工程学会金氏奖（Rudolf Kingslake Medal and Prize）等。
除本书外主要著作有晶体中的光波（Optical Waves in Crystals, Wiley l984）；非线性光折射简介（Introduction to Photorefractive Nonlinear Optics，Wiley l993）；液晶显示光学（Optics Of Liquid Crystal Displays, Wiley l999）；光子学：现代通信中的光电子学（Photonics: Optical electronics for modern communications，Oxford University Press 2006）。
电磁场与电磁波第5章 均匀平面波在无界空间中的传播1C.Y.W@SDUWH2010电磁场与电磁波第5章 均匀平面波在无界空间中的传播2均匀平面波的概念 波阵面：空间相位相同的点构成的曲面，即等相位面 平面波：等相位面为无限大平面的电磁波 均匀平面波：电磁波的场矢量只沿着它的传播方向变化，等相 位面上电场和磁场的方向、振幅都保持不变的平面波。
均匀平面波是电磁波的一种理想 情况，其特性及分析方法简单，但又 表征了电磁波的重要特性。
实际应用中的各种复杂形式的电 磁波可看成是由许多均匀平面波叠加 的结果。
另外，在距离波源足够远的 地方，呈球面的波阵面上的一小部分 也可以近似看作均匀平面波。
C.Y.W@SDUWH 2010波阵面xE波传播方向o yzH均匀平面波电磁场与电磁波第5章 均匀平面波在无界空间中的传播3本章内容5.1 理想介质中的均匀平面波 5.2 电磁波的极化 5.3 均匀平面波在导电媒质中的传播 5.4 色散与群速 5.5 均匀平面波在各向异性媒质中的传播C.Y.W@SDUWH2010电磁场与电磁波第5章 均匀平面波在无界空间中的传播45.1 理想介质中的均匀平面波5.1.1 理想介质中的均匀平面波函数 5.1.2 理想介质中的均匀平面波的传播特点 5.1.3 沿任意方向传播的均匀平面波C.Y.W@SDUWH2010电磁场与电磁波第5章 均匀平面波在无界空间中的传播55.1.1 理想介质中的均匀平面波函数 设在无限大的无源空间中，充满线性、各向同性的均匀理想 介质。
均匀平面波沿 z 方向传播，则电场强度和磁场强度都不是 x 和 y 的函数，即∂E ∂E ∂H ∂H = =0, = =0 ∂x ∂y ∂x ∂yd2E d2H + k 2E = 0 , + k 2H = 0 dz 2 dz 2∂Ez =0 ∂zHz = 0∂Ex ∂E y ∂Ez + + =0 由于 ∇ ⋅ E = ∂x ∂y ∂zEz = 0∂ 2 Ez + k 2 Ez = 0 ∂z 2同理 ∇ ⋅ H =∂H x ∂H z + + =0 ∂x ∂y ∂z∂H y结论：均匀平面波的电场强度和磁场强度都垂直于波的传播 方向 —— 横电磁波（TEM波）C.Y.W@SDUWH 2010电磁场与电磁波第5章 均匀平面波在无界空间中的传播6在直角坐标系中：∇ 2 F = ex∇ 2 Fx + ey ∇ 2 Fy + ez ∇ 2 Fz 即 (∇2 F )i = ∇ 2 Fi(i = x, y, z )2 2教材第28页 式(1.7.5)2 2 如：(∇ F )φ ≠ ∇ Fφ注意：对于非直角分量， (∇2 F )i ≠ ∇2 Fi 由电场强度满足波动方程 ∇ E + k E = 0ex ∇ 2 Ex + ey ∇ 2 E y + ez ∇ 2 Ez + k 2 (ex Ex + ey E y + ez Ez ) = 0 即⎧∇ 2 Ex + k 2 Ex = 0 ⎪ 2 2 ⎨∇ E y + k E y = 0 ⎪ 2 ∇ Ez + k 2 Ez = 0 ⎩⎧ ∂ 2 Ex ∂ 2 Ex ∂ 2 Ex + + 2 + k 2 Ex = 0 ⎪ 2 2 ∂y ∂z ⎪ ∂x ⎪ ∂2 Ey ∂2 Ey ∂2 Ey ⎪ + + + k 2 Ey = 0 ⎨ 2 2 2 ∂y ∂z ⎪ ∂x ⎪ ∂2 E ∂2 E ∂2 E z + 2 z + k 2 Ez = 0 ⎪ 2z + ∂x ∂y 2 ∂z ⎪ ⎩2010C.Y.W@SDUWH电磁场与电磁波第5章 均匀平面波在无界空间中的传播7对于沿 z 方向传播的均匀平面波，电场强度 E 和磁场强度 H 的分量 Ex 、Ey 和 H x 、H y 满足标量亥姆霍兹方程，即d 2 Ex + k 2 Ex = 0 dz 2 d2Ey + k 2Ey = 0 dz 2 2 d Hx + k 2H x = 0 dz 2 d2H y + k 2H y = 0 dz 2以上四个方程都是二阶常微分方程，它们具有相同的形式，因 而它们的解的形式也相同。
图11.1 点源在各向异性介质中产生的波前面。
波前面法向射线方向偏振方向 第11章 各向异性介质中的平面波 介质中一点的物理性质如果与方向有关, 该介质被称为各向异性介质. 微观晶体的物性一般是各向异性的. 如果晶体的排列杂乱无章, 宏观上就会表现出各向同性. 地球介质的各向异性主要表现在地壳与上地幔, 以及地球的内核. 孔隙及微破裂的定向排列, 结晶体的优势方向排列都会表现出地震波速宏观各向异性. 各向异性介质中的地震波传播理论比各向同性的要复杂的多, 描述介质弹性性质的参数也多. 但是，地球介质的宏观各向异性给地震波传播造成的影响比较微弱, 大多数观测结果缺乏有力的各向异性证据. 随着地震观测仪器精度与动态范围、观测手段的提高，各向异性的研究越来越受到重视。
内核相对于地幔差速转动的发现就依赖于内核的各向异性模型。
首先我们看一个简单的例子，以此认识各向异性介质中波的复杂性。
假设介质是均匀各向异性的。
设地震波由一点发出，由于波向不同方向传播的相速度是不相同的，在特定的时间后形成的波前面（等相位面）不再是一个圆球，而是一个曲面。
如图(11.1)所示，射线的方向是能量传播的方向，能量传播的速度叫群速度。
波前面法向是相位传播的方向，也是波幔度方向，整个波前面是平面波等相位面的包络。
从图中可以看出，射线与波前面并不垂直，能量传播的方向、相位传播的方向以及波的偏振方向不在同一个方向，即使是P 波也可能如此。
11.1 相速度、群速度、偏振 我们用简谐平面波来演示上述特征。
设简谐平面波的位移形式为())(exp ),(x s g u ⋅--=t i t x ω，或写成分量形式())(exp ),(x s ⋅--=t i g t x u i i ω （11.1）其中波幔度矢量css ˆ=，c 为相速度，sˆ为幔度单位矢量（等相位面传播的方向），是给定的已知量。
相速度c 是与幔度单位矢量sˆ有关的待定量。
g 为位移偏振矢量，与坐标无关，是与幔度单位矢量s ˆ有关的待定矢量。
第六章主平面电磁波要 内 容 9学时平面电磁波电磁波：变化的电磁场脱离场源后在空间的传播 平面电磁波：等相位面为平面构成的电磁波 均匀平面电磁波：等相位面上E、H 处处相等的 电磁波 若电磁波沿 x 轴方向传播，则H=H(x,t)，E=E(x,t) 平面电磁波知识结构框图电磁场基本方程组 电磁波动方程 均匀平面电磁波的传播特性平面电磁波的基本特性1. 理想介质中的均匀平面波 2. 损耗媒质中的均匀平面波 3. 均匀平面波的极化 4. 均匀平面波对平面边界的垂直入射 5. 均匀平面波对平面边界的斜入射 6. 各向异性媒质中的均匀平面波1-120 2-120理想介质中均匀平面波 平面电磁波的极化导电媒质中均匀平面波平面电磁波的垂直入射平面电磁波的斜入射各向异性媒质中的均匀平面波x方向传播的一组均匀平面波3-120平面电磁波知识结构框图数的媒质， σ → ∞ 的媒质称为理想导体。
σ 介 于两者之间的媒质称为有损耗媒质或导电媒质。
6.1 理想介质中的均匀平面波 理想介质是指电导率 σ = 0 ，ε 、 μ 为实常6.1.1波动方程的解其通解为假设电磁场沿着 Z 轴方向传播，且电场仅有指向 X 轴 的方向分量，则磁场必只有 Y 方向的分量，即：z z E x = f1 (t − ) + f 2 (t + ) v v ∂ 2 Ex + β 2 Ex = 0 ∂z 2对于时谐变电磁场：E = ex E x ( z, t )波动方程H = ey H y (z,t)其通解为 则平面波是指波前面，即等相位面或者波前 阵是平面的波。
均匀平面波是指波前面上场量振 幅处处相等的波。
本节介绍最简单的情况，即介绍无源、均 匀（homogeneous）（媒质参数与位置无关）、 线性（linear）（媒质参数与场强大小无关）、 各向同性（isotropic）（媒质参数与场强方向无 关）的无限大理想介质中的时谐平面波。
4-120 5-120则∂E 2 =0 ∂t 2 ∂E 2 ∇ 2 E x − με 2x = 0 ∂t 2 ∂ E x 1 ∂E x2 − =0 ∂z 2 v 2 ∂t 2 ∇ 2 E − με其中： v =其中： β = ω μ εEx = Ex + e− jβ z + Ex − e+ jβ zE x = E x+ cos(ω t − β z ) + E x− cos(ω t + β z )对应的磁场为1∇ × E = −μ6-120με∂H ∂t∂H y ∂E x = −μ ∂z ∂t对应的磁场为∇ × E = −μ其通解为∂H ∂t∂H y ∂E x = −μ ∂z ∂t考察电场的一个分量 ，瞬时值表达式为：Ex ( z, t ) = Ex+ cos(ωt − β z + ϕx )其中Hy =β ⎡ E + cos(ω t − β z ) − E x− cos(ω t + β z ) ⎤ ⎦ ωμ ⎣ xωt 为时间相位 ， β z 为空间相位 ， ϕ x 是初始相位。
——自学《光波导理论与技术李玉权版》笔录第 1 章绪论 (2)1.1 光通讯技术 (2)1.2 光通讯的发展过程 (2)1.3 光通讯重点技术 (3)光纤 (3)光源和光发送机 (5)第 2 章电磁场理论基础 (7)2.1 电磁场基本方程 (7)麦克斯韦方程组 (7)电磁场界限条件 (8)颠簸方程和亥姆霍兹方程 (10)柱型波导中的场方程 (11)2.2 各向同性媒质中的平面电磁波 (13)无界平均媒质中的平均电磁波 (13)平面电磁波的偏振状态 (13)平面波的反射和折射 (15)非理想媒质中的平面电磁波 (16)2.3 各向异性媒质中的平面电磁波 (18)电各向异性媒质 (18)电各向异性媒质中的平面波 (18)2.4 电磁波理论的短波长极限——几何光学理论 (22)几何光学的基本方程—— eikonal 方程 (22)光芒流传的路径方程 (24)路径方程解的两个特例 (25)折射定律与反射定律 (28)第 1 章绪论1.1 光通讯技术光通讯的主要优势表此刻以下几个方面：（ 1）巨大的传输带宽石英光纤的工作频次为 0.8 ~ 1.65 m，单根光纤的可用频带几乎达到了200THz。
