UV油墨基础知识_纺织轻工业_工程科技_专业资料

UV光固化油墨紫外光固化(UV)油墨是指在紫外线照射下，利用不同波长和能量的紫外光使油墨成膜和干燥的油墨。

利用不同紫外光谱，可产生不同能量，将不同油墨连结料中的单体聚合成聚合物，所以UV油墨的色膜具有良好的机械和化学性能。

UV油墨的主要优点有：不用溶剂；干燥速度快，耗能少；光泽好，色彩鲜艳；耐水、耐溶剂，耐磨性能好。

UV油墨中光引发剂是一种易受光激发的化合物，在吸收光照后激发成自由基，能量转移给感光性分子或光交联剂，使UV墨发生光固化反应。

目前UV墨已成为一种较成熟的油墨技术，其污染物排放几乎为零。

除了不含溶剂，UV墨还有如不易糊版，网点清晰，墨色鲜艳光亮，耐化学性能优异，用量省等优点。

目录[隐藏]1紫外光固化油墨简介2紫外光固化油墨的组成3紫外光固化油墨的发展趋势4 UV油墨固化对光固化系统的要求5 UV油墨的特性6 UV油墨的优势[编辑]紫外光固化油墨简介紫外光固化油墨是利用紫外线的辐射能量，使液态紫外光材料中的光引发剂受激变为自由基或阳离子，从而引发紫外光材料中的不饱和双键发生化学反应，形成了固化的体型结构。

它完全符合"3E原则"。

所谓3E，即Energy，节省能源，在紫外光中不必对基材进行加热，一般紫外光固化为热固化的1/5；Ecology，生态环境保护，紫外光固化材料中不含或只含少量溶剂，同时紫外固化所用能源为电能，不燃油或燃气，无CO2产生，故紫外光固化被誉为"绿色技术"；Economy，经济，紫外固化装置紧凑，流水线生产，加工速度快，因而节省场地空间，劳动生产率高，紫外固化工艺保证膜层更薄，并有优良的性能，从而减少原材料消耗，有利于降低经济成本[1][2][3]。

是一种环保、高效、节能的绿色产品。

这使得它在生产实践显示出强大的生命力。

1.2紫外光固化油墨的历史紫外光固化油墨是在光固化涂料的基础上发展起来的。

光固涂料正式开始应用于本世纪60年代，在光照产生激发态和自由基的理论已趋成熟的大背景下，西德拜尔公司和BASF公司产生了第一代光固化涂料所谓"芬斯吉达尔-UV-10"的商品，70年代初美国的Sun化学公司、Immont公司开发了第二代光固化涂料也就是丙烯酸系光固化油墨[4]。

2）紫外剂量：到达单位面积表面的辐射能量，单位是每平方厘 米焦耳或毫焦耳。在其它条件不变时，增加光照时间以增加紫外 剂量，但这对深层固化的影响很小。
（3）光谱分布：使光引发剂的吸收光谱同紫外光的发射光谱相匹 配，可有效地使用紫外光能量，且可降低光引发剂的用量，降低成 本。
（4）红外辐射：由紫外光源石英管发射的辐射红外能量。红外辐 射产生的热效应具有两重性。
选择引发剂吸收光谱与UV灯具的发射光谱匹配，使其吸收波峰 在选定颜料对UV吸收较弱的波长范围内。
6.2.4 活化剂的选择 三乙醇胺和N-甲基二乙醇胺，都是特别有效的活化剂。其原因
为羟基易供氢，进而增进引发反应。但往往是水溶性的，在印刷 油墨中应避免使用。
对二烷氨基苯甲酸酯是一类对有色体系非常有效的活化剂，常用 EDAB（对二甲氨基苯甲酸乙酯）和ODAB（对二甲氨基苯甲酸异辛 酯）。它们与BP或ITX配合，可大大提高固化速率，减少O2的阻聚 作用。其用量约2%-5%。
反射罩主要是将UV电磁波反射回来，以增加UV的光源效率。 另外维持灯管的工作温度。
反射罩表面常是铝制，反射率常高达90%。 反射罩形式:聚焦型，散焦型。后又出现延伸型。
能量控制装置:主要控制UV灯管的能量、维持硬化的效率及稳 定，配合不同印刷速度的需求。有电子式设计，也有微电脑控制。
UV灯管发出UV电磁波，也会发出IR（红外线波）使设备在高 温运作（如石英灯管的温度可达600-800度），会缩短设备的寿命 外，对印刷品易引起伸缩的情况，导致印刷时无法套准，可见冷却 装置的重要性。
(2) 聚酯丙烯酸酯:固化速率与EA相当或稍慢。常为提高油墨对 塑料或金属基材的附着力。黏度较高，常以适当的稀释单体预先 降低黏度后销售。
(3)聚氨酯丙烯酸酯（PUA）:在UV固化油墨和罩光漆的使用量最 少，主要缺点是价格偏高，固化速率较慢。但能提供耐磨、耐化 学品性能,有良好的颜料润湿性。

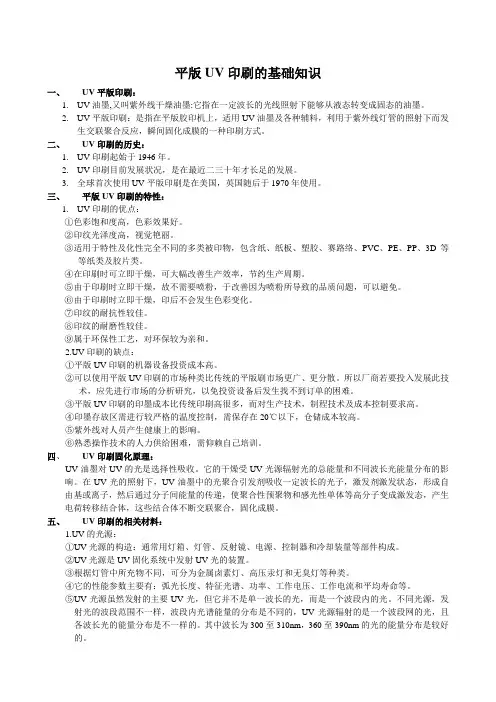

平版UV印刷的基础知识一、UV平版印刷：1.UV油墨,又叫紫外线干燥油墨:它指在一定波长的光线照射下能够从液态转变成固态的油墨。

2.UV平版印刷：是指在平版胶印机上，适用UV油墨及各种辅料，利用于紫外线灯管的照射下而发生交联聚合反应，瞬间固化成膜的一种印刷方式。

二、UV印刷的历史：1.UV印刷起始于1946年。

2.UV印刷目前发展状况，是在最近二三十年才长足的发展。

3.全球首次使用UV平版印刷是在美国，英国随后于1970年使用。

三、平版UV印刷的特性：1.UV印刷的优点：①色彩饱和度高，色彩效果好。

②印纹光泽度高，视觉艳丽。

③适用于特性及化性完全不同的多类被印物，包含纸、纸板、塑胶、赛路络、PVC、PE、PP、3D等等纸类及胶片类。

④在印刷时可立即干燥，可大幅改善生产效率，节约生产周期。

⑤由于印刷时立即干燥，故不需要喷粉，于改善因为喷粉所导致的品质问题，可以避免。

⑥由于印刷时立即干燥，印后不会发生色彩变化。

⑦印纹的耐抗性较佳。

⑧印纹的耐磨性较佳。

⑨属于环保性工艺，对环保较为亲和。

2.UV印刷的缺点：①平版UV印刷的机器设备投资成本高。

②可以使用平版UV印刷的市场种类比传统的平版刷市场更广、更分散。

所以厂商若要投入发展此技术，应先进行市场的分析研究，以免投资设备后发生找不到订单的困难。

③平版UV印刷的印墨成本比传统印刷高很多，而对生产技术，制程技术及成本控制要求高。

④印墨存放区需进行较严格的温度控制，需保存在20℃以下，仓储成本较高。

⑤紫外线对人员产生健康上的影响。

⑥熟悉操作技术的人力供给困难，需仰赖自己培训。

四、UV印刷固化原理：UV油墨对UV的光是选择性吸收。

它的干燥受UV光源辐射光的总能量和不同波长光能量分布的影响。

在UV光的照射下，UV油墨中的光聚合引发剂吸收一定波长的光子，激发剂激发状态，形成自由基或离子，然后通过分子间能量的传递，使聚合性预聚物和感光性单体等高分子变成激发态，产生电荷转移结合体，这些结合体不断交联聚合，固化成膜。

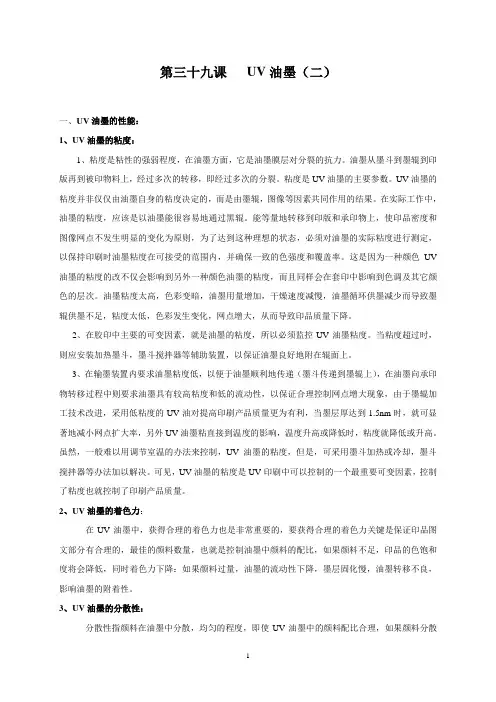

第三十九课UV油墨（二）一、UV油墨的性能：1、UV油墨的粘度：1、粘度是粘性的强弱程度，在油墨方面，它是油墨膜层对分裂的抗力。

油墨从墨斗到墨辊到印版再到被印物料上，经过多次的转移，即经过多次的分裂。

粘度是UV油墨的主要参数。

UV油墨的粘度并非仅仅由油墨自身的粘度决定的，而是由墨辊，图像等因素共同作用的结果。

在实际工作中，油墨的粘度，应该是以油墨能很容易地通过黑辊。

能等量地转移到印版和承印物上，使印品密度和图像网点不发生明显的变化为原则，为了达到这种理想的状态，必须对油墨的实际粘度进行测定，以保持印刷时油墨粘度在可接受的范围内，并确保一致的色强度和覆盖率。

这是因为一种颜色UV 油墨的粘度的改不仅会影响到另外一种颜色油墨的粘度，而且同样会在套印中影响到色调及其它颜色的层次。

油墨粘度太高，色彩变暗，油墨用量增加，干燥速度减慢，油墨循环供墨减少而导致墨辊供墨不足，粘度太低，色彩发生变化，网点增大，从而导致印品质量下降。

2、在胶印中主要的可变因素，就是油墨的粘度，所以必须监控UV油墨粘度。

当粘度超过时，则应安装加热墨斗，墨斗搅拌器等辅助装置，以保证油墨良好地附在辊面上。

3、在输墨装置内要求油墨粘度低，以便于油墨顺利地传递（墨斗传递到墨辊上），在油墨向承印物转移过程中则要求油墨具有较高粘度和低的流动性，以保证合理控制网点增大现象，由于墨辊加工技术改进，采用低粘度的UV油对提高印刷产品质量更为有利，当墨层厚达到1.5nm时，就可显著地减小网点扩大率，另外UV油墨粘直接到温度的影响，温度升高或降低时，粘度就降低或升高。

虽然，一般难以用调节室温的办法来控制，UV油墨的粘度，但是，可采用墨斗加热或冷却，墨斗搅拌器等办法加以解决。

可见，UV油墨的粘度是UV印刷中可以控制的一个最重要可变因素，控制了粘度也就控制了印刷产品质量。

2、UV油墨的着色力：在UV油墨中，获得合理的着色力也是非常重要的，要获得合理的着色力关键是保证印品图文部分有合理的，最佳的颜料数量，也就是控制油墨中颜料的配比，如果颜料不足，印品的色饱和度将会降低，同时着色力下降：如果颜料过量，油墨的流动性下降，墨层固化慢，油墨转移不良，影响油墨的附着性。
