5.1 5.2交变电流的物理量一、周期和频率：二、峰值和有效值：1、峰值：2、有效值：3、有效值与峰值的关系：4、下列几种情况都要用交流电的有效值(1) 交流用电设备上所标的额定电压和额定电流是有效值；(2) 交流电压表和交流电流表的示数是有效值；(3) 交变电流的数值在无特别说明时都是有效值（如照明电压220V 和动力用电380V ）。
(4) 计算交流电通过导体产生的热量、热功率及保险丝的熔断电流时为有效值；5、有效值与平均值的区别：在计算交变电流通过导体产生热量、热功率时只能用交变电流的有效值，不能用平均值； 在计算通过导体的电荷量时，只能用交变电流的平均值，而不能用有效值。
【典型例题】【例1】 如图5-2-5所示为照明用交流电压e 与时间t 的关系图象．电压的最大值为 ______V ．有效值为_______V .电压变化周期为____s ．频率为_____Hz 角速度为_____rad/s ．瞬时值表达式____________V ． t =s 3001时刻电压瞬时值为______V ．此时线圈平面与中性面的夹角为________ ．【例2】一正弦交流电的电压随时间变化的规律如图5-2-4所示，则A ．该交流电的电压瞬时值的表达式为u ＝100sin(25t)VB ．该交流电的频率为25 HzC ．该交流电的电压的有效值为D ．若将该交流电压加在阻值R ＝100 Ω的电阻两端，则电阻消耗的功率时50 W【例3】如图5-2-3所示，交流发电机矩形线圈的边长 ab =cd =40cm ，bc =ad =20cm ，共50匝，线圈电阻r =1 Ω。
线圈在B =0.2T 的匀强磁场中，绕垂直磁场方向的轴OO ’以 100r/s 的转速匀速转动，外接电阻R =9Ω。
求：（1）电压表读数；（2）电阻R 上的电功率（3）从图示位置转过900时，通过R 的电量多少？一、选择题1、一个电阻接在10V 的直流电源上，它的发热功率是P ，当接到电压为u =10sin ωt V 的交流电源上，它的发热功率是A ．0.25PB ．0.5PC ．PD ．2P2、一电热器接在10V 的直流电源上产生一定的热功率，把它改接在交流电源上要使产生的热功率是原来的两倍，则交流电压的最大值应是A ．20VB ．7.1VC ．10VD ．14V3、如图5-2-7所示，交变电流电源的电压是6 V ，它跟电阻R 1、R 2及电容C 、电压表一起连成如图电路.忽略电源内阻，为保证电容器不击穿，电容器耐压值U 2和电压表示数U 1分别为A ．U 1=62 VB ．U 2=6 VC ．U 1=6 VD ．U 2≥62V 4、电阻R 1、R 2交流电源按照图所示方式连接，R 1=10Ω，R 2=20Ω。
《描述交变电流的物理量》讲义一、交变电流的产生在我们的日常生活中，电的使用无处不在。
但大家是否知道，我们所使用的市电其实是一种交变电流呢？交变电流通常是由交流发电机产生的。

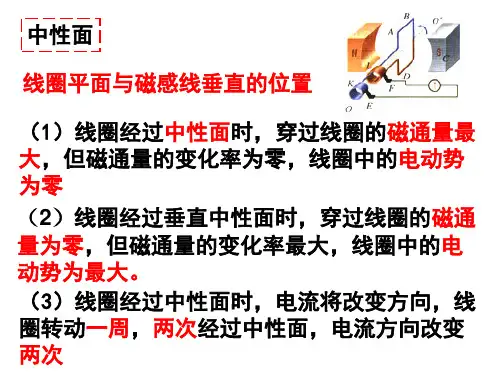

交流发电机的主要部件是一个在磁场中旋转的线圈。
当线圈在磁场中匀速转动时，穿过线圈的磁通量会发生周期性的变化，从而在线圈中产生感应电动势。
这个感应电动势的大小和方向都会随时间周期性地变化，于是就形成了交变电流。
二、描述交变电流的物理量1、周期和频率周期（T）是交变电流完成一次周期性变化所需的时间，单位是秒（s）。
频率（f）则是交变电流在 1 秒钟内完成周期性变化的次数，单位是赫兹（Hz）。
二者的关系是：f ＝ 1/T 。
比如说，我国市电的频率是 50Hz，这意味着它的周期就是 1/50 ＝002 秒。
周期和频率反映了交变电流变化的快慢。
2、峰值和有效值峰值（Em、Im）是交变电流在一个周期内所能达到的最大数值。
对于正弦式交变电流，峰值与有效值之间存在着特定的关系。
有效值（E、I）是根据电流的热效应来定义的。
让交变电流和直流电流通过相同的电阻，如果在相同的时间内产生的热量相等，那么这个直流电流的值就称为交变电流的有效值。
对于正弦式交变电流，其有效值与峰值的关系是：E ＝ Em ／√2 ，I ＝ Im ／√2 。
在实际应用中，我们通常所说的交变电流的电压、电流值都是指有效值。
例如，我们说市电的电压是 220V，指的就是有效值；而用电器上所标注的额定电压、额定电流也都是有效值。
3、瞬时值瞬时值（e、i）是交变电流在某一时刻的值。
对于正弦式交变电流，其瞬时值可以用表达式 e ＝Em sinωt 、i ＝Im sinωt 来表示，其中ω是角频率。
三、正弦式交变电流的表达式正弦式交变电流的电动势、电压和电流的瞬时值表达式分别为：e ＝Em sinωtu ＝Um sinωti ＝Im sinωt其中，Em、Um、Im 分别为电动势、电压和电流的峰值，ω ＝2πf为角频率。
