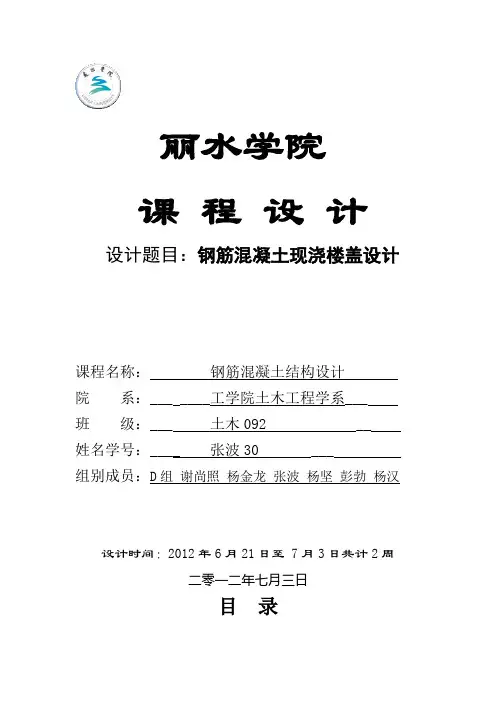

丽水学院
课 程 设 计
设计题目：钢筋混凝土现浇楼盖设计
课程名称： 钢筋混凝土结构设计
院 系：___ ____工学院土木工程学系___
班 级：___ 土木092 __
姓名学号：____ 张波30 ___
组别成员：D组 谢尚照 杨金龙 张波 杨坚 彭勃 杨汉
设计时间：2012年6月21日至 7月3日共计2周
二零一二年七月三日
目 录 混凝土结构课程设计----双向板楼盖
-1-
一、设计任务书-----------------------------------2
1、设计目的和方法------------------------------2
2、设计资料------------------------------------2
3、设计内容------------------------------------3
4、设计任务------------------------------------3
5、设计要求------------------------------------3
二、设计计算书 ----------------------------------4
1、结构布置及构件尺寸选择----------------------4
2、荷载设计值----------------------------------5
3、板的计算------------------------------------5
4、梁的计算-----------------------------------17
5、绘制施工图---------------------------------32
三、参考资料 -----------------------------------33

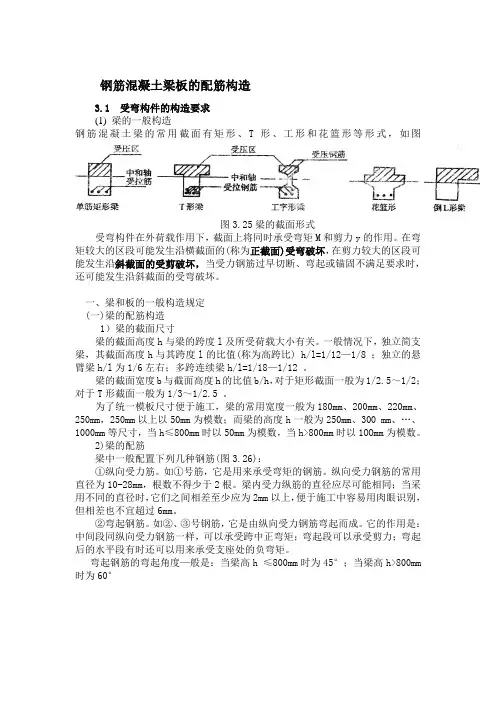

钢筋混凝土梁板的配筋构造
3.1 受弯构件的构造要求
(1) 梁的一般构造
钢筋混凝土梁的常用截面有矩形、T形、工形和花篮形等形式，如图
图3.25梁的截面形式
受弯构件在外荷载作用下，截面上将同时承受弯矩M和剪力y的作用。在弯矩较大的区段可能发生沿横截面的(称为正截面)受弯破坏，在剪力较大的区段可能发生沿斜截面的受剪破坏，当受力钢筋过早切断、弯起或锚固不满足要求时，还可能发生沿斜截面的受弯破坏。
一、梁和板的一般构造规定
(一)梁的配筋构造
1）梁的截面尺寸
梁的截面高度h与梁的跨度l及所受荷载大小有关。一般情况下，独立简支梁，其截面高度h与其跨度l的比值(称为高跨比) h/l=1/12—1/8 ；独立的悬臂梁h/l为1/6左右；多跨连续梁h/l=1/18—1/12 。
梁的截面宽度b与截面高度h的比值b/h，对于矩形截面一般为1/2.5～1/2；对于T形截面一般为1/3～1/2.5 。
为了统一模板尺寸便于施工，梁的常用宽度一般为180mm、200mm、220mm、250mm，250mm以上以50mm为模数；而梁的高度h一般为250mm、300 mm、…、1000mm等尺寸，当h≤800mm时以50mm为模数，当h>800mm时以1OOmm为模数。
2)梁的配筋
梁中一般配置下列几种钢筋(图3.26)：
①纵向受力筋。如①号筋，它是用来承受弯矩的钢筋。纵向受力钢筋的常用直径为10-28mm，根数不得少于2根。梁内受力纵筋的直径应尽可能相同；当采用不同的直径时，它们之间相差至少应为2mm以上，便于施工中容易用肉眼识别，但相差也不宜超过6mm。
②弯起钢筋。如②、③号钢筋，它是由纵向受力钢筋弯起而成。它的作用是：中间段同纵向受力钢筋一样，可以承受跨中正弯矩；弯起段可以承受剪力；弯起后的水平段有时还可以用来承受支座处的负弯矩。
弯起钢筋的弯起角度—般是：当梁高h ≤800mm时为45°；当梁高h>800mm时为60°
如有你有帮助，请购买下载，谢谢！

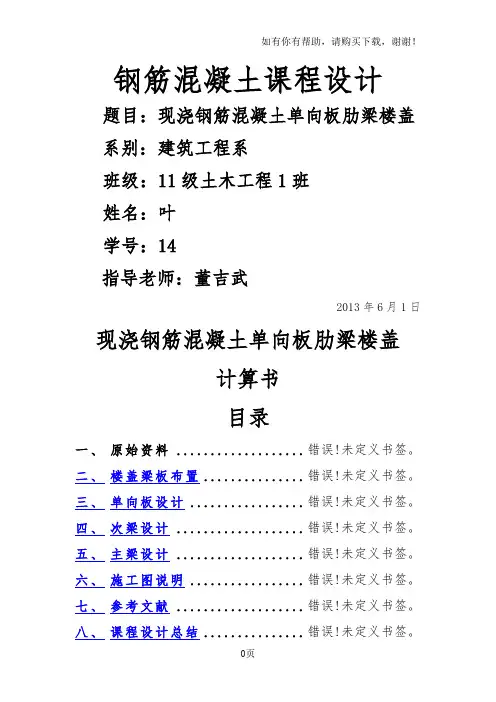

0页 钢筋混凝土课程设计
题目：现浇钢筋混凝土单向板肋梁楼盖
系别：建筑工程系
班级：11级土木工程1班
姓名：叶
学号：14
指导老师：董吉武
2013年6月1日
现浇钢筋混凝土单向板肋梁楼盖
计算书
目录
一、 原始资料 .................. 错误！未定义书签。
二、 楼盖梁板布置 .............. 错误！未定义书签。
三、 单向板设计 ................ 错误！未定义书签。
四、 次梁设计 .................. 错误！未定义书签。
五、 主梁设计 .................. 错误！未定义书签。
六、 施工图说明 ................ 错误！未定义书签。
七、 参考文献 .................. 错误！未定义书签。
八、 课程设计总结 .............. 错误！未定义书签。 如有你有帮助，请购买下载，谢谢！
1页 一、 原始资料
1. 设计题目：
设计某工业厂房现浇整体式钢筋混凝土肋形楼盖
2. 荷载取值：
学号 A2(mm) B7（mm） 楼面活荷载q1
14 6600 8400 4.5kN/m2
其中纵向尺寸为5×A，横向尺寸为3×B；楼盖尺寸A、B由指导老师给定；其中纵墙厚度为370mm，横墙厚度为240mm；轴线通过各墙体截面中心线。
楼面采用水磨石面层，自重标准值为0.65kN/m2；顶棚为混合砂浆抹灰20mm厚，自重标准值17kN/m3；钢筋混凝土自重标准值按25kN/m3计算。
3. 建筑材料：
①外围墙体为砖墙：采用MU10烧结普通砖、M5混合砂浆砌筑。
②混凝土强度等级：C25。
③钢筋选取：梁中受力钢筋选用HRB400，其他钢筋全部选用HPB300.
④楼面：采用水磨石面层
⑤顶棚：混合砂浆抹灰20mm厚
4. 工程做法：

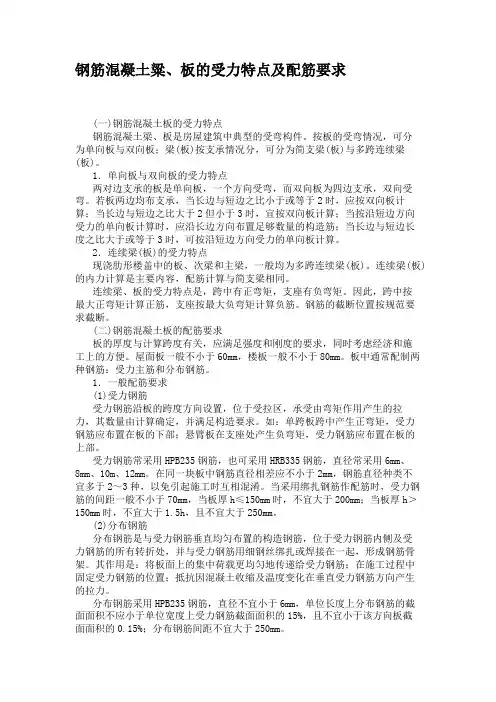

钢筋混凝土粱、板的受力特点及配筋要求
