1 关于板钢筋图解说明：
板的配筋，受力筋在板的长、宽两个方向都有，是双向；受力筋在板底、板面都有，是双层。
弯钩朝上、朝左为底板筋。每段板的钢筋都必须标出来：
弯钩朝右、朝下为上部筋（顶部），图中标注为板支座负筋。支座负筋外伸长长度不小于板短跨1/4。
2
这也可以是板的上部钢筋，而不是支座负筋：
3 注意：对于底板筋和顶部筋横向跟纵向那个放上边那个放下边：
解答：对于底板筋：短向钢筋在上，长向钢筋在下，通常是根据底部单位面积多的在下。因为最底部收到拉力最大，所以长向钢筋单位面积多放在下边抵抗拉力。
16G101图集解析（一）使平法钢筋识图通俗易懂
根据16G101-1、-2、-3图集整理、解析，简述了平法结构钢筋图集的识图与算量。将专业术语变得通俗易懂，具有很强的实用性与可操作性。试供建筑施工技术人员及工程造价人员参考。第一节 柱纵筋变化钢筋计算1．上柱钢筋比下柱钢筋多（图4-1）图4-1 上柱钢筋比下柱钢筋多（绑扎搭接）多出的钢筋需要插筋，其他钢筋同是中间层。短插筋＝max（Hn/6,500，hc）+llE+1.2laE（4-1）长插筋＝max（Hn/6,500，hc）+2.3llE+1.2laE（4-2）2．下柱钢筋比上柱多（图4-2）图4-2 下柱钢筋比上柱钢筋多（绑扎搭接）下柱多出的钢筋在上层锚固，其他钢筋同是中间层。短插筋＝下层层高-max（Hn/6,500，hc）-梁高+1.2laE（4-3）长插筋＝下层层高-max（Hn/6,500，hc）-1.3llE-梁高+1.2laE（4-4）3．上柱钢筋直径比下柱钢筋直径大（图4-3）图4-3 上柱钢筋直径比下柱钢筋直径大（绑扎搭接）（1）绑扎搭接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）-1.3llE（4-5）上柱纵筋插筋长度＝2.3llE+max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+llE（4-6）上层柱纵筋长度＝llE+max（Hn4/6,500，hc）+本层层高+梁高+max（Hn2/6,500，hc）+2.3llE（4-7）（2）机械连接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）（4-8）上柱纵筋插筋长度＝max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+500（4-9）上层柱纵筋长度＝max（Hn4/6,500，hc）+500+本层层高+梁高+max（Hn2/6,500，hc）（4-10）（3）焊接连接下层柱纵筋长度＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-max（Hn2/6,500，hc）（4-11）上柱纵筋插筋长度＝max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+max（35d，500）（4-12）上层柱纵筋长度＝max（Hn4/6,500，hc）+max（35d，500）+本层层高+梁高+max（Hn2/6,500，hc）（4-13）
湖南工业职业技术学院学报第1期2019年
2018-10-14福建水利电力职业技术学院教育研究项目“工程造价实训室精细化管理改革”（项目编号：XY1714B）林新闽（1984-），男，福建泉州人，福建水利电力职业技术学院讲师，研究方向：工程造价。［收稿日期］［基金项目］［作者简介］林新闽
（福建水利电力职业技术学院，福建永安，366000）关于建筑工程有梁楼盖板板构件的
钢筋平法识图与钢筋构造分析
［摘要］钢筋平法制图规则的通俗化和有梁楼盖板钢筋构造特点的公式化，规范板钢筋识图与工程量计算方法，提高算量准确性对于增加企业盈利具有重要作用。［关键词］有梁楼盖板；钢筋平法；构造分析；制图规则［中图分类号］TU204.2-4;TU723.3-4;G712［文献标识码］A［文章编号］1671-5004（2019）01-0008-04
Onsteelflatmethodusedingirderfloorcomponentandanalysis
onreinforcingsteelstructureinconstructionengineering
LinXinmin（FujianCollegeofWaterConservancyandElectricPower,Yong'an,Fujian,366000）［Abstract］Thepopularizationofthedrawingrulesofsteelflatmethodandtheformulationofthecharacteristicsofgirderfloorsteelstructure,thestandardizationofplaterecognitionandquantitycalculationmethod,andtheenhancementofaccuracyincalculation,allplayanimportantroleinincreasingtheprofitsofenterprises.［Keywords］girderfloor;steelflatmethod;tectonicanalysis;cartographicrules湖南工业职业技术学院学报JOURNALOFHUNANINDUSTRYPOLYTECHNIC第19卷第1期2019年2月Vol.19No.1Feb.2019

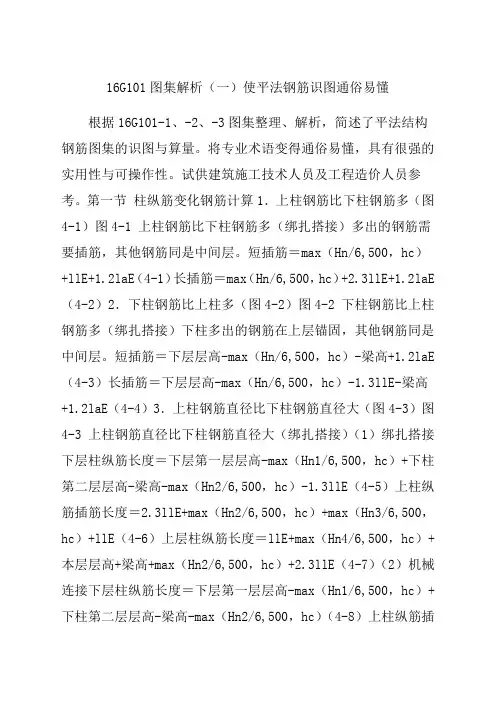

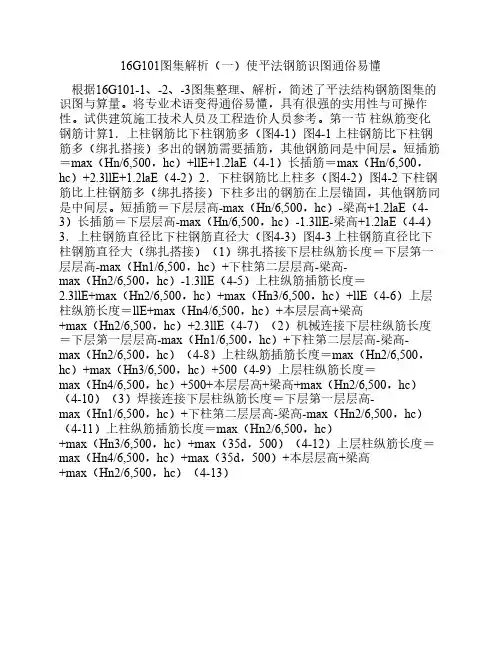

16G101图集解析（一）使平法钢筋识图通俗易懂 根据16G101-1、-2、-3图集整理、解析，简述了平法结构钢筋图集的
识图与算量。将专业术语变得通俗易懂，具有很强的实用性与可操作
性。试供建筑施工技术人员及工程造价人员参考。第一节 柱纵筋变化
钢筋计算1．上柱钢筋比下柱钢筋多（图4-1）图4-1 上柱钢筋比下柱钢
筋多（绑扎搭接）多出的钢筋需要插筋，其他钢筋同是中间层。短插筋
＝max（Hn/6,500，hc）+llE+1.2laE（4-1）长插筋＝max（Hn/6,500，
hc）+2.3llE+1.2laE（4-2）2．下柱钢筋比上柱多（图4-2）图4-2 下柱钢
筋比上柱钢筋多（绑扎搭接）下柱多出的钢筋在上层锚固，其他钢筋同
是中间层。短插筋＝下层层高-max（Hn/6,500，hc）-梁高+1.2laE（4-
3）长插筋＝下层层高-max（Hn/6,500，hc）-1.3llE-梁高+1.2laE（4-4）
3．上柱钢筋直径比下柱钢筋直径大（图4-3）图4-3 上柱钢筋直径比下
柱钢筋直径大（绑扎搭接）（1）绑扎搭接下层柱纵筋长度＝下层第一
层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-
max（Hn2/6,500，hc）-1.3llE（4-5）上柱纵筋插筋长度＝
2.3llE+max（Hn2/6,500，hc）+max（Hn3/6,500，hc）+llE（4-6）上层
柱纵筋长度＝llE+max（Hn4/6,500，hc）+本层层高+梁高
+max（Hn2/6,500，hc）+2.3llE（4-7）（2）机械连接下层柱纵筋长度
＝下层第一层层高-max（Hn1/6,500，hc）+下柱第二层层高-梁高-
max（Hn2/6,500，hc）（4-8）上柱纵筋插筋长度＝max（Hn2/6,500，
hc）+max（Hn3/6,500，hc）+500（4-9）上层柱纵筋长度＝
max（Hn4/6,500，hc）+500+本层层高+梁高+max（Hn2/6,500，hc）
工程识图－结构施工图概述
（一）结构施工图的内容
1、结构设计说明
是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。
2、结构平面布置图
结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：
(1) 基础平面图；
(2) 楼层结构布置平面图；
(3) 屋盖结构平面图。
3、构件详图
构件详图包括：
(1) 梁、柱、板及基础结构详图；
(2) 楼梯结构详图；
(3) 屋架结构详图；
(4) 其他详图，如天窗、雨篷、过梁等。
（二）结构施工图中的有关规定
房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。 国家《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下：
1、常用构件代号
常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表8。
2、常用钢筋符号
钢筋按其强度和品种分成不同的等级，并用不同的符号表示
1、 一般钢筋图例常用钢筋图例见表9。 4、钢筋的名称
配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图72所示。
① 受力筋
② 箍筋
③ 架立筋
④ 分布筋
⑤ 构造筋
2、 保护层
（图75 构件中钢筋的名称）
钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。
6、钢筋的标注
钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：
① 标注钢筋的根数和直径
② 标注钢筋的直径和相邻钢筋中心距
7、钢筋混凝土构件图示方法
为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。
表8 常用构件代号
