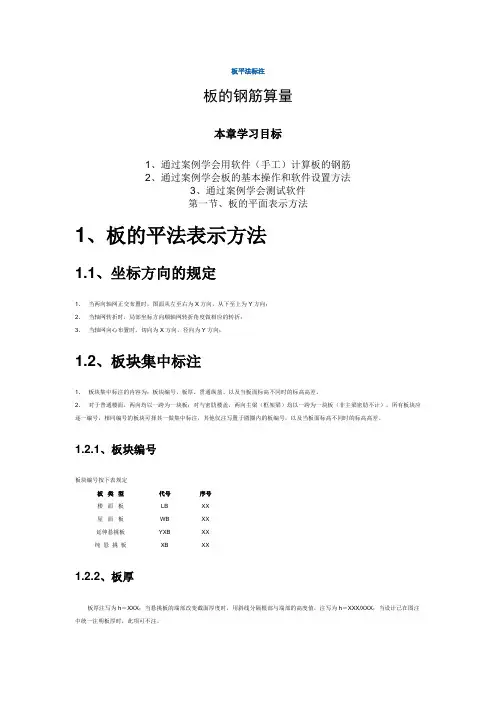

板平法标注
板的钢筋算量
本章学习目标
1、通过案例学会用软件（手工）计算板的钢筋
2、通过案例学会板的基本操作和软件设置方法
3、通过案例学会测试软件
第一节、板的平面表示方法
1、板的平法表示方法
1.1、坐标方向的规定
1、 当两向轴网正交布置时，图面从左至右为X方向，从下至上为Y方向；
2、 当轴网转折时，局部坐标方向顺轴网转折角度做相应的转折；
3、 当轴网向心布置时，切向为X方向，径向为Y方向；
1.2、板块集中标注
1、 板块集中标注的内容为：板块编号，板厚、贯通纵筋、以及当板面标高不同时的标高高差。
2、 对于普通楼面，两向均以一跨为一块板；对与密肋楼盖，两向主梁（框架梁）均以一跨为一块板（非主梁密肋不计）。所有板块应逐一编号，相同编号的板块可择其一做集中标注，其他仅注写置于圆圈内的板编号，以及当板面标高不同时的标高高差。
1.2.1、板块编号
板块编号按下表规定
板 类 型 代号 序号
楼 面 板 LB XX
屋 面 板 WB XX
延伸悬挑板 YXB XX
纯 悬 挑 板 XB XX
1.2.2、板厚
板厚注写为h＝XXX；当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h＝XXX/XXX；当设计已在图注中统一注明板厚时，此项可不注。 1.2.2、贯通纵筋
贯通纵筋按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注），并以B代表下部；T代表上部，B＆T代表下部与上部；X向贯通筋以X打头，Y向贯通筋以Y打头，两向贯通筋配置相同时则以X＆Y打头。当为单向板时，另一向贯通筋的分布筋可不必注写，而在图中统一注明。
当在某些板内（例如在延伸悬挑板YXB，或纯悬挑板XB的下部）配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写。
1.2.3、板面标高高差
系指相对于结构层楼面标高的高差，应将其注写在括号内，且有高差时注，无高差时不注。
一、板钢筋计算依据和钢筋的类型
1、板的平法图集和计算依据是《04G101-4》
2、现浇混凝土楼板的钢筋分为以下几种
1、 板底钢筋（包括特殊形式的板底通长钢筋）；
2、 上层通长钢筋、支座负筋（包括特殊形式板面通长钢筋）；
3、 支座筋的分布筋、温度筋、附加筋；
4、 马蹬筋；
二、各种板钢筋的详细计算
1、字母代表的含义：
La—非抗震时锚固长度； d ---钢筋直径 ； L1E—连接长度 ； BHC—保护层 ；
Ha—支座宽度 S--- 钢筋间距 ceil—向上取整
2、板底通长钢筋（下层通长钢筋）
板底通长钢筋有水平和垂直两个方向，可以布置多个板块或者一个板块。
长度L＝板扣除两端支座的长度（板净长） + 左锚固 + 右锚固 + ―连接长度‖+12.5*D（II级以上为0）
其中：12.5D是指一级钢中的180度弯钩，一端弯钩是6.25D，两端就是12.5D.
―左锚固、右锚固‖算法有如下几种，可根据图纸说明操作：
Max ( ha /2，5*d) （即，支座宽度的一半与钢筋直径的5倍相比取大值）；
Max ( ha /2，12*d) （即，支座宽度的一半与钢筋直径的12倍相比取大值）；
La （即，钢筋的锚固长度）；
ha /2+5*d （即，支座宽度的一半加钢筋直径的5倍）；
ha–bhc （即，支座宽度 - 保护层）；
ha /2 （即，支座宽度的一半）；
·―连接长度‖ 算法为：
当采用焊接、机械连接时：连接长度 = 0 ，计算接头个数；
钢筋实例讲解
给大家做了一个整个软件流程性的一个讲解。下边给大家介绍一下给大家在给用户介绍，特别是钢筋软件，特别是所处的立场不一样的时候，我们如何有针对性的解决一些实际性的工程问题，通常在计算钢筋的时候呢，比如说我们主要的立场主要会有这么三方，第一方呢是甲方，第二方呢是乙方，还有一个中介，三方所处的立场不一样的，它计算钢筋的依据和计算的思路也是不一样的，它跟我们计算出来的结果呢有很明显的区别，那下面来简单来看一下这个图，那我们从这个图得到一个信息啊！用户首先，我们演示软件的时候，想得到一个像建筑物一样的图标，而不是我们前边讲过的比较简单的一个图标，在演示的时候要注意细节，至少画出来的图要像一个建筑物，完了以后，我们最主要的关键主要从这几个方面来讲，第一方面、它箍筋的立场一个计算不一样，我们如何来处理，第二方面、就是软件里面比较灵活的一个地方，比如说住的，如果它是顶层锚固，如何来确定，还有梁的它的一个支座它如何来确定支座的钢筋，这是软件比较易学比较易用的一些地方而手工学起来是比较麻烦的。
首先我们来看一下柱子，在柱子里边，之前我给大家讲过柱子的简单钢筋的计算，首先看一下柱子里边的一个纵向钢筋和箍筋它的一个计算公式，特别是箍筋的计算方式，箍筋的计算在软件里边计算是非常的详细而比较细致的，而通常手工算的过程里边很多人有些就按照我们住的截面周长来计算，不加保护层也不加弯钩，有些呢是减了保护层加了弯钩，加弯钩呢和咱们软件加的弯钩长度是不一样的，甚至有些只加弯钩，但是弯钩的长度也是不一样的，那汇总完以后，下面进行软件里边默认的箍筋的计算，在软件里边呢计算箍筋的长度呢，其实软件里边的箍筋的计算是这样子的：首先看一下它大的箍筋是几乘几，6乘6的箍筋，那6乘6的箍筋的结构是一个怎么样子的呢，我们点定义构件里边我们能看到，六支箍，这样的一个结构形式，六支箍是这样一个图形，一个大的套两个等大小的，这个箍筋在软件里边软件又怎么样来考虑的呢，那我们从这个图里边做一个简单的一个分析，通常，大部分人算的时候呢总是按照截面周长来计算，比如说，你的截面宽高都是600那就是240也就是2米4，但在软件里边算的大的箍筋不一定是2米4，那是多少呢，540，540，总的长度是2478要比我们手工算着要大78，或者是我们在做的过程里边，有些人会问，为什么要减保护层，完了以后为什么要加弯钩，而是11.9倍的d而不是10倍的d呢，为什么还要加8倍的d呢，对于软件来说呢，计算需要一个严格的规范，这个规范来自什么地方呢，同样的，咱们在平法的规范的体验呢，03G101-1的35页我们可以找到箍筋的弯钩的计算，那图集里面的弯钩，是一个什么样子的呢，它要求是一个什么样子的呢，我给大家简单的描述一下，图集里边的弯钩呢，通常弯钩抗震箍的围度呢是135度，那箍筋的弯钩的直段要求是什么呢？我们把小的工具打开，它直段的要求通常情况下咱们可以看一下平法里边,平法里边要求的一个是什么呢？抗震箍直段的一个长度，也就是这一段长度它要求是多少？10倍的d，75毫米的比较取大，而不是我们常规意义上的直接取10倍的d，在软件计算里有135度的弯钩因此按照混凝土的验收规范，验收里边的规范对弯钩里边对弯钩里边的延伸长度的一个要求，那它的延伸长度是多少呢？1.9倍的d,因此在软件里边软件得出来的一个结果是一个什么样子的呢，我们可以看一下它的公式，我们还是要看一下它箍筋的一个公式，那软件算出来的公式就是2*(11.9*d)，因为你的箍筋是10圆的，75毫米和10倍的d一比较的话我们应该取多少，就取10倍的d，那这个时候就是11.9倍的d就是它箍筋弯着的时候，135度延伸的一个长度，就是1.9倍的d，咱们可以在混凝土验收规范里边找到，那同样，这里8倍的d又是怎么样来的呢，我们可以从这个图形里边分析出来，通常情况我们减保护层是减到什么位置呢，是减到主筋的外皮，因此我们预结算的长度，不管是招标人或是中介人算在里边都是按照钢筋的外皮来计算的，施工放样通常是按照中轴线来计算，这个时候都是按照外皮来计算，那箍筋在计算的过程里边，是不是这个地方减保护层，多减了箍筋的一个直径这地方呢一个d，那同样这地方呢也同样是一个d，因为作为箍筋呢，作为它的矩形箍筋是四个边，四个角落，那四个角落就是8个d，软件就增加了8个d的沿长，那很多人会问，那你们软件为什么算得这么细呢？我们实际手工都不需要8个d，那这个时候怎么办呢？其实软件里边非常简单，我们只要在工程设置里边的计算设置，找到箍筋的公式，然后直接选择,比如刚才6*6的组合形式，这时候你选择相应的，这时候这里有一个，双肢箍调整长度，是8倍的d，把8倍的d不要，删完以后的，同样的，删完以后呢我们呢直接点绘图输入，然后重新进行计算，软件将会按照新计算规则进行新的计算，在这个过程里边，也就是我们刚才说的立场不一样或者习惯算法不一样，那这个时候箍筋的长度和重量也就不一样了，就是计算立场的问题，那这个是一个简单的一个箍筋的计算，详细的比如说刚才的6肢箍，我们在呆会在看一下，作为6肢箍里边那为什么软件里边和我们手工还有更大的差异性呢？更细节的一些东西呢，那我们在看一下它具体是怎么弄的，汇总一下，汇总完也我们同样来看一下柱的箍筋，箍筋现在的长度是2398，我们8倍的d的调整长度是不是就没有了？因此在软件里边如果你对它的一个计算，需要修改的话，包括箍筋的公式与及昨天讲到的一些搭接的一些节点的设置等等的这些都可以进行相对应调整，满足了您工程个性的设计，这个是一个简单的例子，我们先暂时的延伸到这里，那咱们在看一下，箍筋在计算的过程里多肢箍时候呢，特别像我们现在见到的六肢箍里面的时候，办法又跟我们手工不一样了，为什么钢筋的在固定计算的，这个地方要减掉一个600，两个保护层还要减掉一个25除于5在加上25呢，为什么会有这么一些算法呢，很多人都会说，你看我的六肢箍直接取1、2、3、4、5直接取五分之一就完了，但是软件不是这样的，软件在制作过程中它要详细考虑箍筋的筋箍一个排筋和布筋的一个问题，因为它会详细的把箍筋的整个布置过程把它显示出来，在做的过程里边呢首先大家可以看箍筋在算的过程里边我们要非常精确的来算呢，首先减两个保护层，我们要算这一段的时候呢，同样的要非常精确的计算，因此软件是减了两个保护层以后呢，箍筋里面的纵向钢筋，柱子里面的纵向钢筋，它是等间距的来布置的，这个时候首先来准备的来计算它的纵向钢筋的距离，也就是轴线的距离，那它呢非常精确，我们首先是减了两个保护层，然后这个地方减了半个d了，也就是二分之一个d的纵向钢筋的直径，这个地方也是减了二分之一个d的纵向钢筋的直径因此我们最后一个它的角筋是25圆的，因此它是减了25,完了以后除以一，总的净的一个轴线的长度，1、2、3、4、5得出来以后这个箍筋得出来的长度是多少？五分之一，所以除以五，可是它为什么还要加一个25呢，因为这个地方是算到轴线，因此我们要算主筋的外皮，所这个地方半个d，这个地方半个d，总的在加上一个d回来，因为软件的算法就是这样一个公式，我们可以看一下，也就是（600-2*3-25）/5*1+25，所以软件非常的来计算，那可能在算箍筋的过程里面，也会问道通常情况下我们实际工程或者我原来手工上习惯算都不是这种组织形式，你要改变你要怎么办呢，在软件里边箍筋也可以同样的自己进行组合，比如6乘6的变成，这样一个大的套两个等大的或者大的套小的再套小的，因此这里不同箍筋的一折分，那计算的长度也是不一样的，那么软件呢是按照我们的默认的规范来设置的，来平法的，64页里面我们可以找到相应的依据，能找到相应的依据，我们打开46页的平法，看到箍筋的折分不超过三层纵叠，所以这一些我们在算的过程里，它的一个规范设置是这样的，但是因为我们所站的立场是不一样的或者我们的习惯不一样，需要调整，刚才是在什么？单个构件调整你要批量调整里边实现箍筋的一个设置和修改，这是箍筋计算，简单的给大家介绍到这地方。希望大家在分析钢筋计算软件和我们手式计算，或者因为我们的立场不一样的地方对软件有一个功能、深入的了解，这是第一个例子。
柱纵向钢筋单排最大根数 (净保护层厚度：30mm）直径直径柱宽 b钢筋直径（mm）1.002.003.004.005.006.007.008.009.0010.0011.0012.00（mm）（mm）14.0016.0018.0020.0022.0025.00520395979981181371571771962162355250.003.003.003.003.003.003.0062857851131421701982262542833113406300.004.004.004.004.004.003.00733661001331661992322652993323653987350.005.005.005.004.004.004.008501011512012523023524024535035536048400.006.005.005.005.005.005.008531061582112643173704224755285816348450.006.006.006.006.006.005.00107915723631439347155062870778586494210500.007.007.007.007.006.006.0012113226339452565679792905101711311244135712550.008.008.007.007.007.007.001415430846261677092410781232138515391693184714600.009.008.008.008.008.007.00162014026038041005120614071608180920112212241316650.0010.009.009.009.008.008.001825550976310181272152717812036229025452800305418700.0010.0010.0010.009.009.009.002031462894212571571188521992513282731423456377020750.0011.0011.0010.0010.0010.009.0022380760114015211901228126613041342138014181456122800.0012.0011.0011.0011.0010.0010.0025491982147319632454294534363927441849095400589125850.0013.0012.0012.0012.0011.0011.00286161232184724633079369543104926554261586774739028900.0013.0013.0013.0012.0012.0011.00328041608241332174021482556306434723880428846965032柱宽 b14.0016.0018.0020.0022.0025.00
