雷达液位计的工作原理

雷达液位计的工作原理

发射—反射—接收是雷达液位计的基本工作原理。

雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。微波测距示意图如图1所示。

图中，E－空槽（罐）的高度；F—满槽（罐）的高度； D—探头至介质表面的距离；L—实际物位

雷达脉冲信号从发射到接收的运行时间与探头到介质表面的距离D成正比，即：

D=v×t/2

式中，t—脉冲从发射到接收的时间间隔

v—波形传播速度

因空槽距离E已知，故实际物位的距离L为：

L=E-D

式中，E的基准点是过程连接的底部

在发射的时间间隔里，天线系统作为接收装置使用。仪表分析、处理运行时间小于十亿分之一秒的回波信号，并在极短的一瞬间分析处理回波。

雷达传感器利用特殊的时间间隔调整技术将每秒的回波信号进行放大、定位，然后进行分析处理。因此雷达传感器可以在0.1s内精确细致地分析处理这些被放大的回波信号，无须花费很多时间来分析频率。

雷达液位计的特点

雷达液位计最大的特点是在恶劣条件下功效显著。无论是有毒介质，还是腐蚀性介质，也无论是固体、液体还是粉尘性、浆状介质，它都可以进行测量。在测量方面，具有以下特点：

1、连续准确地测量

由于电磁波的特点，不受环境的影响。故其测量的应用场合比较广。雷达液位计的探头与介质表面无接触，属非接触测量，能够准确、快速地测量不同的介质。探头几乎不受温度、压力、气体等的影响（500℃时影响仅为0.018%，50bar时为0.8%）。

2、对干扰回波具有抑制功能

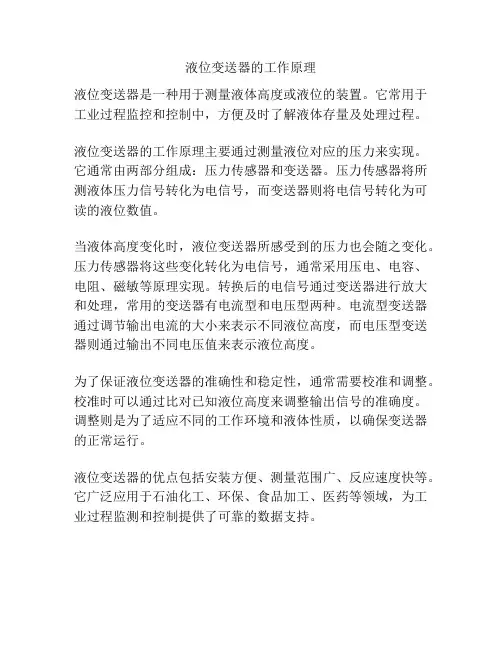

液位变送器的工作原理

液位变送器是一种用于测量液体高度或液位的装置。它常用于工业过程监控和控制中，方便及时了解液体存量及处理过程。

液位变送器的工作原理主要通过测量液位对应的压力来实现。它通常由两部分组成：压力传感器和变送器。压力传感器将所测液体压力信号转化为电信号，而变送器则将电信号转化为可读的液位数值。

当液体高度变化时，液位变送器所感受到的压力也会随之变化。压力传感器将这些变化转化为电信号，通常采用压电、电容、电阻、磁敏等原理实现。转换后的电信号通过变送器进行放大和处理，常用的变送器有电流型和电压型两种。电流型变送器通过调节输出电流的大小来表示不同液位高度，而电压型变送器则通过输出不同电压值来表示液位高度。

为了保证液位变送器的准确性和稳定性，通常需要校准和调整。校准时可以通过比对已知液位高度来调整输出信号的准确度。调整则是为了适应不同的工作环境和液体性质，以确保变送器的正常运行。

液位变送器的优点包括安装方便、测量范围广、反应速度快等。它广泛应用于石油化工、环保、食品加工、医药等领域，为工业过程监测和控制提供了可靠的数据支持。

液位变送器原理

液位变送器是一种用于测量液体高度或液位的设备，基于液体的压力传感原理工作。液位变送器通常由以下部件组成：液体接触部件、压力传感器和信号转换电路。

液体接触部件位于液体中，一般为浮子、探针或膜片等构成。当液体的液位变化时，液体接触部件也会随之上升或下降。

液体接触部件与压力传感器相连。压力传感器是液位变送器的核心部件，用于将液体接触部件上的压力信号转换为电信号。当液体接触部件下沉时，液体的压力增加，压力传感器会感知到这个增加的压力，并产生相应的电信号。

信号转换电路接收来自压力传感器的电信号，并将其转换为标准的电信号输出，如4-20mA电流信号或0-10V电压信号。这样，液位变送器就能将液体的液位变化转换为相应的电信号输出，供控制系统或显示仪表使用。

液位变送器的工作原理主要基于液体的静压原理。当液体的液位上升时，液体上方的压力增加，而液体下方的压力保持不变。根据静压原理，液体的压力与液体的高度成正比。因此，液位变送器可以通过测量液体的压力变化来确定液体的液位高度。

需要注意的是，不同类型的液位变送器有不同的工作原理，如浮子液位变送器、差压液位变送器等，但它们的基本原理都是基于液体静压的变化来测量液位高度。

液位变送器使用说明

液位变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。

本产品符合GB 3836.1-2000 《爆炸性气体环境用电气设备 第1部分：通用要求》、

GB 3836.4-2000 《爆炸性气体环境用电气设备 第４部分：本质安全型＂i＂》标准相应规定。仪器防爆标志为：ExiaⅡCT4。

主要技术参数

1、 工作温度：0℃～70℃；

2、 绝缘电阻

在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。

3、 防爆性能

仪器防爆性能符合ExiaⅡCT4的要求。

4、 4-20mA无极性连接。

5、 多级电气保护。

外形及安装

外形结构见图，

液位变送器（线缆投入式）由

壳体、放大器、接线端子、

防护帽、中空导线等组成；

根据用户的需要可以选用

智能数码表头或液晶表头显示。

安装方法

⑴ 选择易于操作、维护的地方进行安装；

⑵ 应尽量远离搅拌源、热源的地方安装；

⑶ 投入式液位变送器安装时，金属探头要轻轻沉入容器底；

电气连接

打开仪表后盖（接线端子面），见接线端子，具体电气连接请参阅工业型压力变送器接线图。直接引线式投入式液位计接线：

红色线：电源正 蓝色线：电流信号输出

安全使用注意事项

⑴ 搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。

⑵ 液位计进压口内有隔离膜片，切勿人为用异物触碰，定期清淤，以免阻塞。

⑶ 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑷ 投入式液位变送器安装，请勿利用导线吊装产品之外的重物。

⑸ 导线为特制防水导线，安装、使用过程中应杜绝磨损、刺破、划伤导线，若现场存在以上问题，导线应采取保护措施。否则厂家维修时要收取相应的费用。
