UHZ磁翻板液位变送器使用说明书

磁翻板液位计的原理和使用

1.测量原理：

2.磁翻板的动作原理：

磁翻板位于液位计的外部，由磁体和翻板构成。液位计的外壳内部设置有一个刻度面板，刻度面板上有多个液位标记。当液位上升到一些标记处时，磁翻板就会进行翻动，将标记处的液位高度显示在面板上。磁翻板的翻动动作是由磁石的吸引和排斥力所产生。

3.使用方法：

（1）安装：将磁翻板液位计固定在垂直安装位置上，使得液位计与容器的液位相对应。并确保液体能顺利地进入和退出液位计。

（2）调节：进入调节状态时，通过旋转液位计上的调节螺钉，使磁矩线与所需液位相切，并确保磁翻板在液位上升和下降时能够平衡稳定地翻动。

（3）使用：当容器内液位发生变化时，磁翻板会随之上下运动，磁性翻板会翻转到对应的位置，以显示液位的高度。

（1）结构简单、稳定可靠：由于磁翻板液位计没有传感器和电子元件，因此具有较高的稳定性和可靠性，能够适应复杂的工况。

（2）易于维护和安全：磁翻板液位计结构简单、耐用，易于清洁和维护，而且不需要外界电源供电，避免了电气短路和爆炸的风险。

（3）价格低廉：相较于其它液位测量仪表，磁翻板液位计价格相对较低，更加容易购买和推广。 虽然磁翻板液位计有许多优点，但也存在一些限制：

（1）受限于液体性质和粘稠度：磁翻板液位计适用于绝大多数液体，但对于高粘稠度、易结晶、易结垢的液体测量会受到一定的限制。

（2）对于大液位差容器：由于磁翻板液位计采用磁力传动，所以适用于小液位差的液体测量，无法适用于大液位差的测量。

（3）要求容器内有足够的空间：磁翻板液位计需要容器内有足够的空间来安装和运动，因此无法适用于满载或者高密度的容器。

总的来说，磁翻板液位计是一种简单、稳定、可靠的液位测量仪表，在工业生产和生活中，广泛应用于液位监测和控制领域。

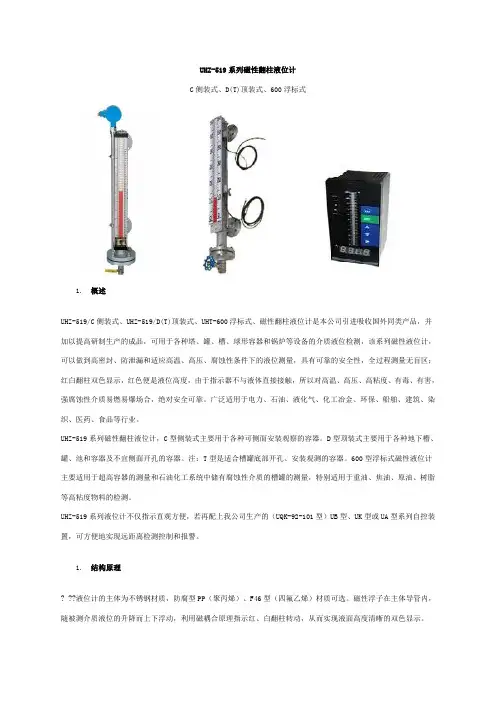

UHZ-519系列磁性翻柱液位计

C侧装式、D(T)顶装式、600浮标式

1. 概述

UHZ-519/C侧装式、UHZ-519/D(T)顶装式、UHT-600浮标式、磁性翻柱液位计是本公司引进吸收国外同类产品，并加以提高研制生产的成品，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测，该系列磁性液位计，可以做到高密封、防泄漏和适应高温、高压、腐蚀性条件下的液位测量，具有可靠的安全性，全过程测量无盲区；红白翻柱双色显示，红色便是液位高度，由于指示器不与液体直接接触，所以对高温、高压、高粘度、有毒、有害，强腐蚀性介质易燃易爆场合，绝对安全可靠。广泛适用于电力、石油、液化气、化工冶金、环保、船舶、建筑、染织、医药、食品等行业。

UHZ-519系列磁性翻柱液位计，C型侧装式主要用于各种可侧面安装观察的容器。D型顶装式主要用于各种地下槽、罐、池和容器及不宜侧面开孔的容器。注：T型是适合槽罐底部开孔、安装观测的容器。600型浮标式磁性液位计主要适用于超高容器的测量和石油化工系统中储有腐蚀性介质的槽罐的测量，特别适用于重油、焦油、原油、树脂等高粘度物料的检测。

UHZ-519系列液位计不仅指示直观方便，若再配上我公司生产的（UQK-92-101型）UB型、UK型或UA型系列自控装置，可方便地实现远距离检测控制和报警。

1. 结构原理

? ??液位计的主体为不锈钢材质，防腐型PP（聚丙烯）、F46型（四氟乙烯）材质可选。磁性浮子在主体导管内，随被测介质液位的升降而上下浮动，利用磁耦合原理指示红、白翻柱转动，从而实现液面高度清晰的双色显示。 1. 技术参数

2. 测量精度：±10mm

3. 测量范围：0.6000-20000mm

4. 介质密度：≥0.45g/

5. 工作温度：-20~80℃—≤280℃

6. 工作压力：1.0、1.6、2.5、4.0mPa

7. 出厂法兰标准：DN20、DN25

第 1 页 共 3 页 远传磁翻板液位计的使用及操作规程

远传磁翻板液位计的使用

远传磁翻板液位计与其他型号的磁翻板液位计的工作原理一样，也是基于基本型磁翻板液位计的基础上加添了远传功能实现。远传磁翻板液位计属多功能融合为一体仪表。

远传磁翻板液位计将液位变化传递给现场指示器指示出液位的实际高度。并配有液位报警器和液位远传装置。

液位报警器可实现液位上下极限值掌控、限位报警和事故联锁。液体远传装置可将液位变化线性地转换成直流4～20mADC的电流信号，远传磁翻板液位计实现远距离的液位指示、掌控记录。

远传磁翻板液位计具有隔爆、本质安全防护性能。全过程测量无盲区，显示醒目、读数直观，且测量范围大。

特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的牢靠性、安全性、先进性、应用性。

可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与掌控。远传磁翻板液位计整机由耐磨材料制成。因此具有耐腐蚀功能。

远传磁翻板液位计的结构原理：

液位报警器由磁性浮子材料通过无触点报警开关，转换成继电器触点输出，并按液位的给定值动作，从而达到液位掌控的目的。报警开关装在液位所需掌控位置，转换器安装在掌控室内。

远传磁翻板液位计由磁性材料将液位的变化线性地转换成4～ 第 2 页 共 3 页 20mA的电流信号，传给二次仪表实现液位的远传、测量、掌控和记录。

远传磁翻板液位计是化工厂常常使用的仪表产品，没有正确的维护方法会影响远传磁翻板液位计的使用寿命，以下四点是正确的对远传磁翻板液位计进行日常维护及保养的方法。

a、假如被测介质中含有杂质、沉淀物或被测液体是粘稠、易结晶的介质时，应定期清洗测量管的浮子。清洗远传磁翻板液位计浮子时，应选用合适的清洗剂，切勿敲打或用明火烘烤，以防磁钢退磁。

磁翻柱液位计使用说明书 •工作原理与结构 磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理 巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。在此基 础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋 予它们更多的实用 功能。

该类型的仪表都有一个容纳浮球的腔体（称为主体管 或外壳），它通过法兰或其他接口与容器组成一个连通器； 这样它腔体内的液面与容器内的液面是相同高度的，所以 腔体内的浮球会随着容器内液面的升降而升降；这时候我 们并不能看到液位，所以我们在腔体的外面装了一个翻柱 显示器，因为我们在制造浮球时在浮球沉入液体与浮出部 分的交界处安装了磁钢，它与浮球随液面升降时，它的磁 性透过外壳传递给翻柱显示器，推动磁翻柱翻转 180°;由 于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转 180°后朝向翻柱显示器外的会改变颜色（液面以下红色、 以上白色），两色交界处即是液面的高度。

为了扩大它的使用范围，还可以根据相关标准及要求 增加液位变送装置，以输出多种电信号。其中， 4〜20mA

电流信号是比较常用的一种。比如：在监测液位的同时磁 控开关信号可用于对液位进行控制或报警；在翻柱液位计 的基础上增加了 4~20mA变送传感器，在现场监测液位的 同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和 控制。

•产品特点

本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点， 通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。 产品具有： 测量范围大，读数直观清晰； 密封结合面少，不易渗漏，安全可靠； 指示部分与被测介质完全隔离；

易于安装、维修方便。

•S用范围：

随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改 进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现 远距离的液位指示、检测、控制和记录。
