电机学试题及答案

1 《电机学》期末总复习1试卷

一、填空题（ 每空1分，共20 分）

1、当降低感应电动机的电压时，感应电动机的最大转矩 减小 ，产生最大转矩的临界转差率 不变 ，起动转矩 减小 。 2．同步发电机并联运行的条件是：(1) 波形相同(2) 频率相同(3) 幅值相同(4) 相位相同(5) 相序相同 3．并励直流电动机的调速方法为：1） 调压 ，2） 弱磁 ，3） 串电阻 。 4、感应电动机经过转子绕组折算和 频率 的折算，得到等效电路。5、三相感应电动机在运行时有一相断线， 能 继续运行（能或否）？当电机停转之后， 否 再起动（能或否）。 6．当同步发电机并网运行时，其8.0cos（滞后），电机运行于 过励状态 （过励状态、欠励状态、正常励磁状态、空载状态） 7．感应电动机的等效电路中RM代表 励磁电阻 ，1代表 定子漏电抗。 8、双笼型感应电动机上笼（启动笼）电阻 大 （大或小），下笼（工作笼）电阻 小 （大或小）。 9、一台电容分相单相感应电动机如将电源电压反接，其电机的转向不变 ，对罩极式电动机如将电源电压反接，其电机的转向 相反。

二、选择题（每空2分，共20分）

1、感应电动机的转差率为 0s时，电机运行于（ ）状态。A 发电机 B 电动机 C 电磁制动

2、三相凸极同步发电机的直轴同步电抗为Xd，交轴同步电抗为Xq，则两者的大小关系为（ ）。A

Xd>Xq B Xd=XqC Xd

5、三相同步发电机单机运行，外接纯电阻性负载，则该电机的电枢反应性质是： A 纯交磁作用 B增磁兼交磁 C去磁兼交磁 6、同步电机当转子主极轴线沿转向超前于合成磁场轴线时，作用于转子上的电磁转矩为（ A ）性质；当主极轴线沿转向滞后于合成磁场轴线时，作用于转子上的电磁转矩为（ B ）性质。 A 制动 B 驱动

电动机试题

填空题

1.实验表明，通电导线在磁场中要受到_________作用，力的方向跟_________的方向、_________的方向都有关系，当电流的方向或者磁感线的方向变得相反时，通电导线_________的方向也变得相反。

2.通过观察电动机，可以看到它由两部分组成：能够_________的线圈和_________的磁体.在电动机里，_________的部分叫转子，_________的部分叫定子.电动机工作时，_________在_________中飞快地转动。

3.线圈平面与磁场方向_________的位置是线圈的平衡位置.经实验，通电线圈在磁场中_________转动时，线圈越过平衡位置以后，它受到的力要_________它的转动.在实际的直流电动机中通过_________来改变电流方向，使电动机的线圈在后半周也获得_________，更平稳、更有力的转动下去。

4.电动机通电时转子转动，电能转化成_________能.交流电动机也是靠着通电导体在磁场中_________来运转的.电动机具有_________、_________、_________、_________、_________的优点，广泛的应用在日常生活和各种业中。

选择题

1.通电导体在磁场里受力的作用，下列说法正确的是（ ）

A、通电导体在磁场里一定受到力的作用

B、通电导体在磁场里受力的方向只与磁场方向有关

C、通电导体在磁场里受力的方向只与电流方向有关

D、同时改变电流方向和磁场方向，导体受力方向不变

2.如图，导体AB受力方向水平向左，为使AB受力方向水平向右，以下方法正确的是（多选）（ ）

A、改变导体AB中的电流方向

B、将磁铁的两极对调

C、增大通入AB中的电流

D、在改变导体AB中电流方向的同时，将磁铁的两极对调

3．下列用电器中，属于利用“通电导线在磁场中受磁场力的作用”原理工作的是（ ）

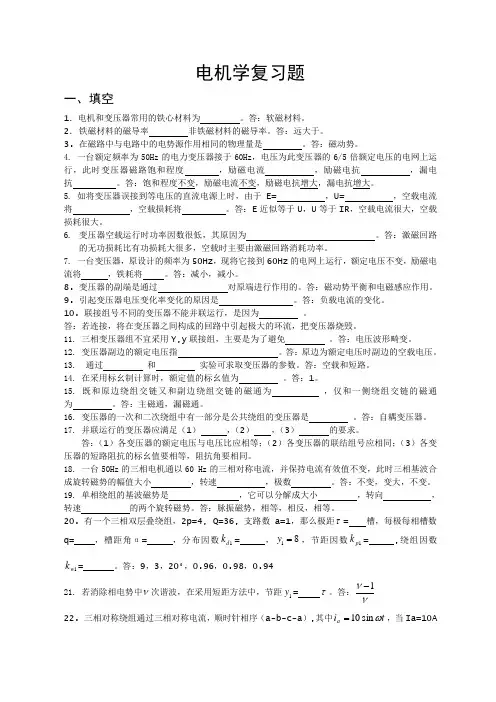

电机学复习题

一、填空

1．电机和变压器常用的铁心材料为 。答：软磁材料。

2． 铁磁材料的磁导率 非铁磁材料的磁导率。答：远大于。

3. 在磁路中与电路中的电势源作用相同的物理量是 。答：磁动势。

4. 一台额定频率为50Hz的电力变压器接于60Hz，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度 ，励磁电流 ，励磁电抗 ，漏电抗 。答：饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。

5. 如将变压器误接到等电压的直流电源上时，由于E= ，U= ，空载电流将 ，空载损耗将 。答：E近似等于U，U等于IR，空载电流很大，空载损耗很大。

6. 变压器空载运行时功率因数很低，其原因为 。答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。

7. 一台变压器，原设计的频率为50Hz，现将它接到60Hz的电网上运行，额定电压不变，励磁电流将 ，铁耗将 。答：减小，减小。

8. 变压器的副端是通过 对原端进行作用的。答：磁动势平衡和电磁感应作用。

9. 引起变压器电压变化率变化的原因是 。答：负载电流的变化。

10. 联接组号不同的变压器不能并联运行，是因为 。

答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。

11. 三相变压器组不宜采用Y,y联接组，主要是为了避免 。答：电压波形畸变。

12. 变压器副边的额定电压指 。答：原边为额定电压时副边的空载电压。

《电机学》期末总复习2试卷

题 型 填空题 简答题 计算题 分析题 合 计

得 分

阅卷人

一、填空题：（每空1分，共20分）

1、、同步发电机的电枢电流I超前激磁电动势E0时，直轴电枢反应Fad的性质为

去 磁，交轴电枢反应Faq的性质为 交 磁。

2、一台三相笼型转子异步电动机，正常运行时，定子绕组为角形连接，若采用Y/D降压起动，则起动电流变为额定值的 1/3 倍，起动转矩变为额定值的

1/3

倍。

3、感应电动机经过转子绕组折算和 频率

的折算，得到等效电路。

4、同步发电机并联运行的条件是：(1) 波形相同(2) 频率相同(3) 幅值相同(4)

相位相同(5) 相序相同

5、单机运行中的同步发电机感应电动势的频率由 转速 决定。

6、感应电动机变频调速时，当电源电压U1和频率f1满足 CfU11 时，为恒转矩调速，满足 CfU11 时，为恒功率调速。

7、一台三相绕线式感应电动机，拖动恒定转矩负载运行（忽略空载转矩），当在转子三相绕组中串入一定的电阻R之后，电机的转速n__下降___，定子电流I1

_不变_____，效率η__下降____。

8、双笼型感应电动机上笼电阻 大 ，下笼电阻小 。

9、一台电容分相单相感应电动机如将电源电压反接，其电机的转向 ，对罩极式电动机如将电源电压反接，其电机的转向 。

二、选择题（每题1分，共15分）

1、一台隐极式同步发电机，当励磁绕组匝数增加时，发电机的同步电抗（ B ）；当电机的气隙加大时，发电机的同步电抗（ C ）；当电枢绕组匝数增加时，发电机的同步电抗（A ）。

A 增加 B 不变 C 减小

2、三相对称绕组中，通入三相不对称交流电流其合成磁势为（C ）；单相绕组中，通入单相交流电流其磁势为（ B ）；两相对称绕组（空间互差900）中，通入两相对称交流电流（时间互差900）其合成磁势为（ A ）。
