电机学考试题及答案

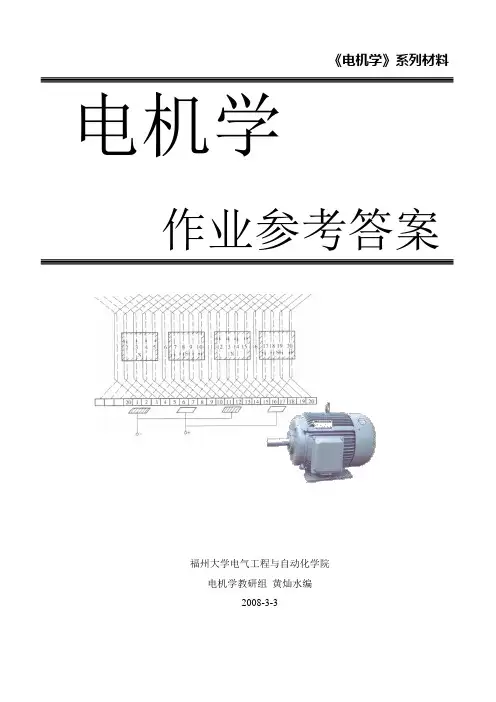

《电机学》系列材料

电机学

作业参考答案

福州大学电气工程与自动化学院

电机学教研组 黄灿水编 2008-3-3 福州大学电气工程与自动化学院 《电机学》系列材料

1 2-1 设有一台500kVA、三相、35000/400V双绕组变压器，初级、次级侧绕组均系星形连接，试求高压方面和低压方面的额定电流。

解：由已知可得：kVASN500、VUN350001、VUN4002，则有：

高压侧：)(25.8350003105003311AUSINNN

低压侧： )(7.7214003105003322AUSINNN

2-2 设有一台16MVA、三相、110/11kV、Yd连接的双绕组变压器（表示初级三相绕组接成星形，次级三相绕组接成三角形）。试求高压、低压两侧的额定线电压、线电流和额定相电压、相电流。

解：由已知可得：MVASN16、kVUN1101、kVUN112，则有：

高压侧 额定线电压： kVUN1101

额定线电流： )(0.84101103101633611AUSINNN

额定相电压： kVUUN5.633110311

额定相电流： )(8411AIIN

低压侧 额定线电压： kVUN112

额定线电流： )(84010113101633622AUSINNN

额定相电压： kVUUN1122

额定相电流： )(4853840322AIIN

福州大学电气工程与自动化学院 《电机学》系列材料

2 2-6、设有一台10kV、2200/220V、单相变压器，其参数如下：r1=3.6Ω、r2=0.036Ω、xk=x1+x2’=26Ω，在额定电压下的铁芯损耗pFe=70W，空载电流I0为额定电流的5%。假定一、二次侧绕组的漏抗如归算到同一方面时可作为相等，试求各参数的标么值，并绘出该变压器的T形等效电路和近似等效电路。

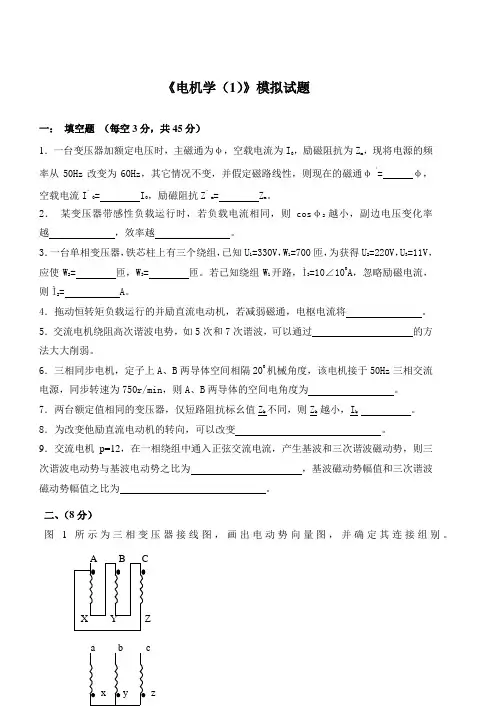

《电机学（1）》模拟试题

一： 填空题 （每空3分，共45分）

1．一台变压器加额定电压时，主磁通为φ，空载电流为I0，励磁阻抗为Zm，现将电源的频率从50Hz改变为60Hz，其它情况不变，并假定磁路线性，则现在的磁通φ‘= φ，空载电流I’0= I0，励磁阻抗Z’m= Zm。

2． 某变压器带感性负载运行时，若负载电流相同，则cosφ2越小，副边电压变化率越 ，效率越 。

3．一台单相变压器，铁芯柱上有三个绕组，已知U1=330V，W1=700匝，为获得U2=220V，U3=11V，应使W2= 匝，W3= 匝。若已知绕组W1开路，Ì3=10∠100A，忽略励磁电流，则Ì2= A。

4．拖动恒转矩负载运行的并励直流电动机，若减弱磁通，电枢电流将 。

5．交流电机绕阻高次谐波电势，如5次和7次谐波，可以通过 的方法大大削弱。

6．三相同步电机，定子上A、B两导体空间相隔200机械角度，该电机接于50Hz三相交流电源，同步转速为750r/min，则A、B两导体的空间电角度为 。

7．两台额定值相同的变压器，仅短路阻抗标幺值Zk不同，则Zk 越小，Ik 。

8．为改变他励直流电动机的转向，可以改变 。

9．交流电机p=12，在一相绕组中通入正弦交流电流，产生基波和三次谐波磁动势，则三次谐波电动势与基波电动势之比为 ，基波磁动势幅值和三次谐波磁动势幅值之比为 。

二、（8分）

图1所示为三相变压器接线图，画出电动势向量图，并确定其连接组别。 A B C

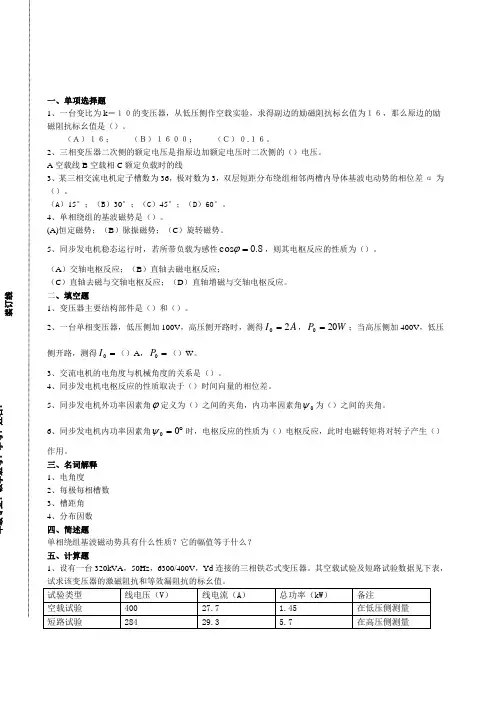

一、单项选择题

1、一台变比为k＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那么原边的励磁阻抗标幺值是（）。

（Ａ）１６； （Ｂ）１６００； （Ｃ）０.１６。

2、三相变压器二次侧的额定电压是指原边加额定电压时二次侧的（）电压。

A空载线B空载相C额定负载时的线

3、某三相交流电机定子槽数为36，极对数为3，双层短距分布绕组相邻两槽内导体基波电动势的相位差α为（）。

（A）15°；（B）30°；（C）45°；（D）60°。

4、单相绕组的基波磁势是（）。

(A)恒定磁势；（B）脉振磁势；（C）旋转磁势。

5、同步发电机稳态运行时，若所带负载为感性80.cos，则其电枢反应的性质为（）。

（A）交轴电枢反应；（B）直轴去磁电枢反应；

（C）直轴去磁与交轴电枢反应；（D）直轴增磁与交轴电枢反应。

二、填空题

1、变压器主要结构部件是（）和（）。

2、一台单相变压器，低压侧加100V，高压侧开路时，测得AI20，WP200；当高压侧加400V，低压侧开路，测得0I（）A，0P（）W。

3、交流电机的电角度与机械角度的关系是（）。

4、同步发电机电枢反应的性质取决于（）时间向量的相位差。

5、同步发电机外功率因素角定义为（）之间的夹角，内功率因素角0为（）之间的夹角。

6、同步发电机内功率因素角00时，电枢反应的性质为（）电枢反应，此时电磁转矩将对转子产生（）作用。

三、名词解释

1、电角度

2、每极每相槽数

3、槽距角

4、分布因数

四、简述题

单相绕组基波磁动势具有什么性质？它的幅值等于什么？

五、计算题

1、设有一台320kVA，50Hz，6300/400V，Yd连接的三相铁芯式变压器。其空载试验及短路试验数据见下表，试求该变压器的激磁阻抗和等效漏阻抗的标幺值。

试验类型 线电压（V） 线电流（A） 总功率（kW） 备注

空载试验 400 27.7 1.45 在低压侧测量

《电机与拖动基础》试题库及答案

第一部分 直流电机

一、填空题：

1、并励直流发电机自励建压的条件是_______;_______;_______。(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)

2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。 （Ea〈U；Ea〉U）

3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。（叠绕组；波绕组；叠）

4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。 （相反；相同）

5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。（2p；2）

6、直流电机的电磁转矩是由_______和_______共同作用产生的。（每极气隙磁通量；电枢电流）

7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）

二、判断题

1、一台并励直流发电机，正转能自励，若反转也能自励。（ ）（F）

2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。（ ） （T）

3、一台并励直流电动机，若改变电源极性，则电机转向也改变。（F）

4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。（ ） （F）

三、选择题

1、直流发电机主磁极磁通产生感应电动势存在于（ ）中。 （1）

（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组
