第7章 零件图
找出下列螺纹画法中的错误，将正确的图形画在指定位置。
1．
标注螺纹代号。
1．普通螺纹，大径为16mm，螺距为2 mm，单线，右旋，中径和大径公差带为6g，中等旋合长度。
2．普通螺纹，大径为10mm，螺距为1.5 mm，单线，左旋，中径和大径公差带为7H，旋合长度为长等级
3．普通螺纹，大径为20mm，螺距为2mm，单线，右旋，中径公差带为7g，大径公差带为6g，中等旋合长度。
4．非螺纹密封的管螺纹，尺寸代号为 ，公差带等级为A级，右旋。
5．梯形螺纹，公称直径为36 mm，螺距为6mm，双线，右旋，中径公差带为7h，中等旋合长度。
6．锯齿形螺纹，公称直径为40mm，螺距为7mm，单线，左旋，中径公差带为7c，中等旋合长度。
21 根据轴测图，在白纸或坐标纸上徒手画零件草图，并标注尺寸。
HT150
技术要求
未注明圆角R2
ZAlSi7Mg
材料
材料
踏架
阀盖
名称
名称
1．
2．
极限与配合的标注。 表面粗糙度的标注。
1．分析图中表面粗糙度标注的错误，并在下图中示出正确的标注。
2． 标注齿轮表面粗糙度。
（1）轮齿工作表面的Ra值为μm；
（2）轴孔及两端面的Ra值为μm；
（3）键槽两侧工作表面的Ra值为μm；
（4）键槽底面的Ra值为μm；
（5）其他表面的Ra值为μm。 1．解释配合代号的含义（填空）。
（1）轴套与孔：
轴套与孔属于基 孔 制 过盈 配合；H表示 基准孔的基本偏差代号 ，s表示 配合轴的基本偏差代号 ；
轴套为IT 6 级，孔为IT 7 级。
（2）轴与孔：
Φ20表示 轴与孔的基本尺寸为Φ20 ；
轴与孔属于基 孔 制 间隙 配合；H表示 基准孔的基本偏差代号 ，f表示 配合轴的基本偏差代号 ；
汽车机械制图第六章知识点总结
1.六种基本视图：
主视图 ：投影得到的视图。
: 自上而下投影得到的视图，在主视图的 。
左视图 ：投影得到的视图，在主视图的 。
: 自右而左投影得到的视图，在主视图的 。
仰视图 ：投影得到的视图，在主视图的 。
: 自后而前投影得到的视图，在左视图的 。
注意：这六种基本视图的位置关系。
2.视图通常分为基本视图、向视图、局部视图、斜视图四种。
3.剖视图的种类：、、三种。
4.常用的剖切方法：、、三种。
5.画剖视图应该注意的地方：
①剖切面的选择：要通过孔径中心。
②剖开之后，零件的所有可见轮廓线要画全，要画出剖面线。（一般为斜45º线）
③剖视图上一般没有虚线。
④画局剖时，波浪线应画在实体上，不能超出图形轮廓之外，不能在孔内，也不能与轮廓线重合。

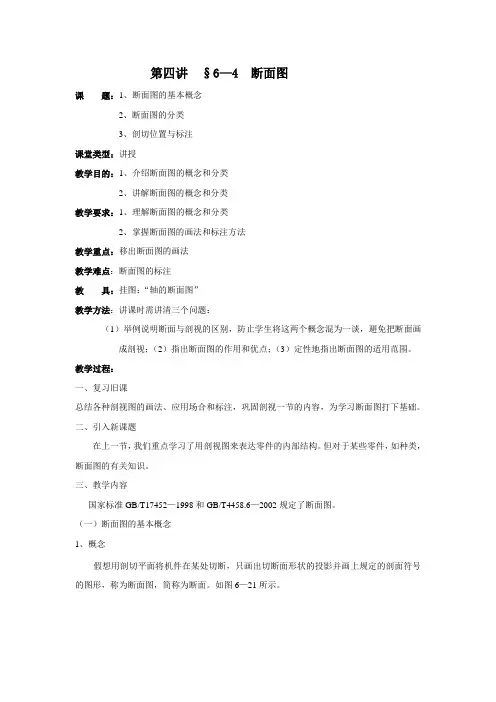

第四讲 §6—4 断面图
课 题：1、断面图的基本概念
2、断面图的分类
3、剖切位置与标注
课堂类型：讲授
教学目的：1、介绍断面图的概念和分类
2、讲解断面图的概念和分类
教学要求：1、理解断面图的概念和分类
2、掌握断面图的画法和标注方法
教学重点：移出断面图的画法
教学难点：断面图的标注
教 具：挂图：“轴的断面图”
教学方法：讲课时需讲清三个问题：
（1）举例说明断面与剖视的区别，防止学生将这两个概念混为一谈，避免把断面画成剖视；（2）指出断面图的作用和优点；（3）定性地指出断面图的适用范围。
教学过程：
一、复习旧课
总结各种剖视图的画法、应用场合和标注，巩固剖视一节的内容，为学习断面图打下基础。
二、引入新课题
在上一节，我们重点学习了用剖视图来表达零件的内部结构。但对于某些零件，如种类，断面图的有关知识。
三、教学内容
国家标准GB/T17452—1998和GB/T4458.6—2002规定了断面图。
（一）断面图的基本概念
1、概念
假想用剖切平面将机件在某处切断，只画出切断面形状的投影并画上规定的剖面符号的图形，称为断面图，简称为断面。如图6—21所示。
（a） （b）
（c）
图6—21 断面图的画法
2、断面图与剖视图的区别
断面图仅画出机件断面的图形，而剖视图则要画出剖切平面以后的所有部分的投影，如图6—21（c）所示。
（二）断面图的分类
断面图分为移出断面图和重合断面图两种。
1、移出断面图
（1）概念
画在视图轮廓之外的断面图称为移出断面图。
（2）举例
如图6—21（b）所示断面即为移出断面。
（3）画法要点 1）移出断面的轮廓线用粗实线画出，断面上画出剖面符号。移出断面应尽量配置在剖切平面的延长线上，必要时也可以画在图纸的适当位置。

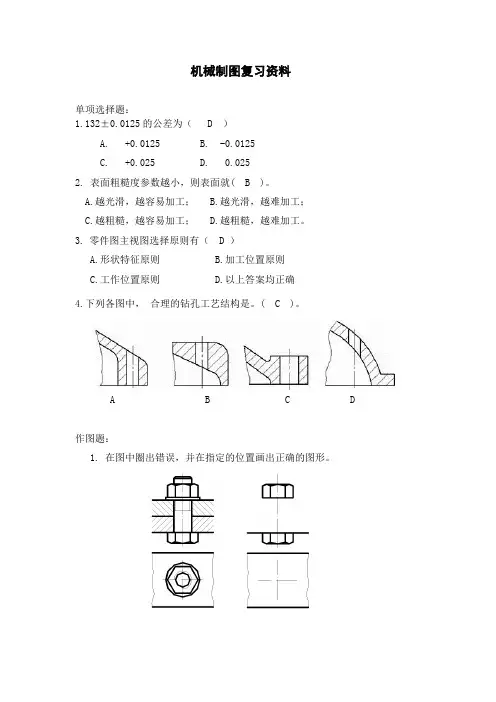

机械制图复习资料
单项选择题：
1.132±0.0125的公差为（ D ）
A. +0.0125 B. -0.0125
C. +0.025 D. 0.025
2. 表面粗糙度参数越小，则表面就( B )。
A.越光滑，越容易加工； B.越光滑，越难加工；
C.越粗糙，越容易加工； D.越粗糙，越难加工。
3. 零件图主视图选择原则有（ D ）
A.形状特征原则 B.加工位置原则
C.工作位置原则 D.以上答案均正确
4.下列各图中， 合理的钻孔工艺结构是。( C )。
A B C D
作图题：
1. 在图中圈出错误，并在指定的位置画出正确的图形。
2.将零件的主视图改成全剖视图。
3.下面结构哪些合理，哪些不合理？在合理的标号处打√，在不合理的标号处打×。（10分）。
补全主视图中的漏线。补全主视图中的漏线。
4.补画主视图所缺图线
5.读零件图（图在教科书247页里），读懂后完成填空。
1、该零件的名称是主动齿轮轴，材料是 45号优质碳素结构钢，绘图比例为 1:1 。
2、该零件采用了局部放大图和断面图的表达方法。
3、该零件轴向方向的主要基准为齿轮的左端面，还有3个辅助基准（请在图中标记出来）。径向方向的主要基准为轴中心线。
4、 的基本尺寸为 5mm，最大极限尺寸是 5.078,最小极限尺寸是5.03 ,公差是 0.048 。
5、该零件表面粗糙度要求最高的表面是 Φ18f7轴，代号为 。
6、局部放大图越程槽2×0.5表示槽宽 2 ，槽深 0.5 ，图中键槽的定位尺寸为 3 。
判断题：
1. 非回转体类零件的主视图一般应选择工作位置。√
