河南城建学院
给水排水管道设计
设 计 题 目： 给水排水管道系统
系 别： 市政工程系
专 业： 给水排水工程
班 级 学 号： 024418
学 生 姓 名：
指 导 教 师：张奎 谭水成 宋丰明 刘萍
2013 年 12 月 25 日
河南城建学院
前 言
给水排水管道工程是给水排水工程的重要组成部分，可分为给水管道工程和排水管道工程两大类。
给水管道工程是论述水的提升，输送，贮存，调节和分配的科学。其最基本的任务是保证水源的原料水送至水处理构筑物及符合用户用水水质标准的水输送和分配到用户。这一任务是通过水泵站，输水管，配水管网及调节构筑物等设施的共同工作来实现的，它们组成了给水管道工程。设计和管理的基本要求是以最少的建造费用和管理费用，保证用户所需的水量和水压，保证水质安全，降低漏损，并达到规定的可靠性。
给水排水管网工程是给水排水工程中很重要的组成部分,所需(建设)投资也很大,一般约占给水排水工程总投资的50%~80%。同时管网工程系统直接服务于民众,与人们生活和生产活动息息相关,其中任一部分发生故障,都可能对人们生活、生产及保安消防等产生极大影响。因此,合理地进行给水排水管道工程规划、设计、施工和运行管理,保证其系统安全经济地正常运行,满足生活和生产的需要,无疑是非常重要的。
室外给水排水工程是城镇建设的一个重要组成部分，其主要任务就是为城镇提供足够数量并符合一定水质标准的水；同时，把人们在生活、生产过程中使用后的污水汇集并输送到适当地点进行净化处理，达到一定水质标准后，或重复使用，或灌溉农田，或排入水体。
第三章 给水排水管道系统水力计算基础
本章内容：
1、水头损失计算
2、无压圆管的水力计算
3、水力等效简化
本章难点：无压圆管的水力计算
第一节 基本概念
一、管道内水流特征
进行水力计算前首先要进行流态的判别。判别流态的标准采用临界雷诺数Rek，临界雷诺数大都稳定在2000左右，当计算出的雷诺数Re小于2000时，一般为层流，当Re大于4000时，一般为紊流，当Re介于2000到4000之间时，水流状态不稳定，属于过渡流态。
对给水排水管道进行水力计算时，管道内流体流态均按紊流考虑
紊流流态又分为三个阻力特征区：紊流光滑区、紊流过渡区及紊流粗糙管区。
二、有压流与无压流
水体沿流程整个周界与固体壁面接触，而无自由液面，这种流动称为有压流或压力流。
水体沿流程一部分周界与固体壁面接触，另一部分与空气接触，具有自由液面，这种流动称为无压流或重力流
给水管道基本上采用有压流输水方式，而排水管道大都采用无压流输水方式。
从水流断面形式看，在给水排水管道中采用圆管最多
三、恒定流与非恒定流
给水排水管道中水流的运动，由于用水量和排水量的经常性变化，均处于非恒定流状态，但是，非恒定流的水力计算特别复杂，在设计时，一般也只能按恒定流 (又称稳定流)计算。
四、均匀流与非均匀流
液体质点流速的大小和方向沿流程不变的流动，称为均匀流；反之，液体质点流速的大小和方向沿流程变化的流动，称为非均匀流。从总体上看，给水排水管道中的水流不但多为非恒定流，且常为非均匀流，即水流参数往往随时间和空间变化。
对于满管流动，如果管道截面在一段距离内不变且不发生转弯，则管内流动为均匀流；而当管道在局部有交汇、转弯与变截面时，管内流动为非均匀流。均匀流的管道对水流的阻力沿程不变，水流的水头损失可以采用沿程水头损失公式进行计算；满管流的非均匀流动距离一般较短，采用局部水头损失公式进行计算。 对于非满管流或明渠流，只要长距离截面不变，也没有转弯或交汇时，也可以近似为均匀流，按沿程水头损失公式进行水力计算，对于短距离或特殊情况下的非均匀流动则运用水力学理论按缓流或急流计算。

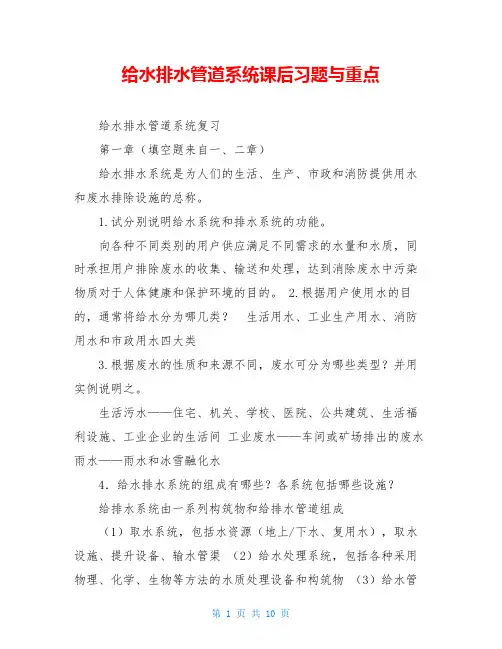

第 1 页 共 10 页 给水排水管道系统课后习题与重点
给水排水管道系统复习
第一章（填空题来自一、二章）
给水排水系统是为人们的生活、生产、市政和消防提供用水和废水排除设施的总称。
1.试分别说明给水系统和排水系统的功能。
向各种不同类别的用户供应满足不同需求的水量和水质，同时承担用户排除废水的收集、输送和处理，达到消除废水中污染物质对于人体健康和保护环境的目的。 2.根据用户使用水的目的，通常将给水分为哪几类？ 生活用水、工业生产用水、消防用水和市政用水四大类
3.根据废水的性质和来源不同，废水可分为哪些类型？并用实例说明之。
生活污水——住宅、机关、学校、医院、公共建筑、生活福利设施、工业企业的生活间 工业废水——车间或矿场排出的废水
雨水——雨水和冰雪融化水
4．给水排水系统的组成有哪些？各系统包括哪些设施？
给排水系统由一系列构筑物和给排水管道组成
（1）取水系统，包括水资源（地上/下水、复用水），取水设施、提升设备、输水管渠 （2）给水处理系统，包括各种采用物理、化学、生物等方法的水质处理设备和构筑物 （3）给水管第 2 页 共 10 页 网系统。包括输水管渠，配水管网，水压调节设施，水量调节设施（清水池、 水 塔）
（4）排水管道系统。包括污水废水和雨水收集与输送管渠，水量调节池，提升泵站及附属 结构
（5）废水处理系统。包括各种采用物理、化学、生物等方法的水质净化设备和构筑物 （6）废水排放系统。包括废水受纳体和最终处置设施
（7）重复利用系统。包括城市污水、工业废水和建筑小区的废水回用设施等
5．给水排水系统各部分的流量是否相同？若不同，又是如何调节的？ 各组成部分的流量在同一时间不一定相等，并且随时间变化。
（各部分具有流量连续
关系）
清水池是用来调节给水处理水量与管网中的用水量之差。水塔（高位水地）也具有水量调节左右，不过容积较小，调节能力有限。调节池调节池和均和池是用来调节排水管道和污水处理厂之间的流量差。
给水排水管道系统课程设计4635559(总45页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
《给水排水管道系统》设计说明
系 别：环境与市政工程系
专 业：给水排水工程专业
前 言
给水排水管道工程是给水排水工程的重要组成部分，可分为给水管道工程和排水管道工程两大类。
给水管道工程是论述水的提升，输送，贮存，调节和分配的科学。其最基本的任务是保证水源的原料水送至水处理构筑物及符合用户用水水质标准的水输送和分配到用户。这一任务是通过水泵站，输水管，配水管网及调节构筑物等设施的共同工作来实现的，它们组成了给水管道工程。设计和管理的基本要求是以最少的建造费用和管理费用，保证用户所需的水量和水压，保证水质安全，降低漏损，并达到规定的可靠性。
给水排水管网工程是给水排水工程中很重要的组成部分,所需(建设)投资也很大,一般约占给水排水工程总投资的50%~80%。同时管网工程系统直接服务于民众,与人们生活和生产活动息息相关,其中任一部分发生故障,都可能对人们生活、生产及保安消防等产生极大影响。因此,合理地进行给水排水管道工程规划、设计、施工和运行管理,保证其系统安全经济地正常运行,满足生活和生产的需要,无疑是非常重要的。 室外给水排水工程是城镇建设的一个重要组成部分，其主要任务就是为城镇提供足够数量并符合一定水质标准的水；同时，把人们在生活、生产过程中使用后的污水汇集并输送到适当地点进行净化处理，达到一定水质标准后，或重复使用，或灌溉农田，或排入水体。
室内给水排水工程的任务是将室外给水系统输配的净水组织供应到室内各个用水点，将用后的污水排除汇集到室外排水系统中去。
做为工程类专业学生，实践学习和设计是我们自身获取知识和经验的最好环节。学生通过设计，综合运用和深化所学的基本理论、基本技能，培养我们独立分析和解决问题的能力，通过设计能使我们具有掌握查阅规范、标准设计图集，产品目录的方法，提高计算、绘图和编写设计说明的水平，作好一个工程师的基本训练。熟练城镇给水排水工程系统的详细计算和培养一定的理论分析和设计的能力。提高方案的比较、技术经济、环境、社会等诸方面的综合分析和论证能力。培养计算机操作和应用能力。熟练专业软件应用。
