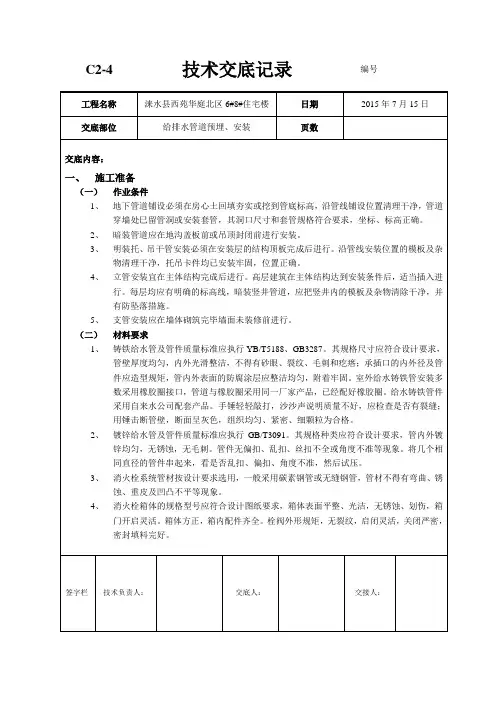

C2-4 技术交底记录 编号
工程名称 涞水县西苑华庭北区6#8#住宅楼 日期 2015年7月15日
交底部位 给排水管道预埋、安装 页数
交底内容：
一、 施工准备
（一） 作业条件
1、 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
2、 暗装管道应在地沟盖板前或吊顶封闭前进行安装。
3、 明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
4、 立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
5、 支管安装应在墙体砌筑完毕墙面未装修前进行。
（二） 材料要求
1、 铸铁给水管及管件质量标准应执行YB/T5188、GB3287。其规格尺寸应符合设计要求，管壁厚度均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。室外给水铸铁管安装多数采用橡胶圈接口，管道与橡胶圈采用同一厂家产品，已经配好橡胶圈。给水铸铁管件采用自来水公司配套产品。手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；用锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。
2、 镀锌给水管及管件质量标准应执行GB/T3091。其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。
3、 消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
4、 消火栓箱体的规格型号应符合设计图纸要求，箱体表面平整、光洁，无锈蚀、划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。

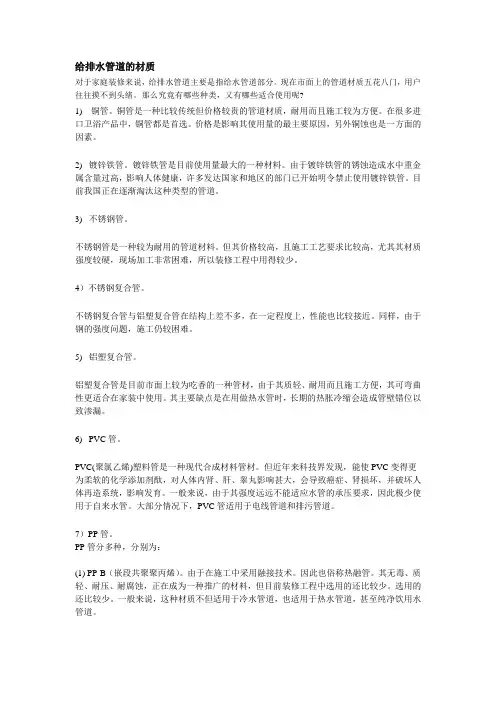

给排水管道的材质
对于家庭装修来说，给排水管道主要是指给水管道部分。现在市面上的管道材质五花八门，用户往往摸不到头绪。那么究竟有哪些种类，又有哪些适合使用呢?
1) 铜管。铜管是一种比较传统但价格较贵的管道材质，耐用而且施工较为方便。在很多进口卫浴产品中，铜管都是首选。价格是影响其使用量的最主要原因，另外铜蚀也是一方面的因素。
2) 镀锌铁管。镀锌铁管是目前使用量最大的一种材料。由于镀锌铁管的锈蚀造成水中重金属含量过高，影响人体健康，许多发达国家和地区的部门已开始明令禁止使用镀锌铁管。目前我国正在逐渐淘汰这种类型的管道。
3) 不锈钢管。
不锈钢管是一种较为耐用的管道材料。但其价格较高，且施工工艺要求比较高，尤其其材质强度较硬，现场加工非常困难，所以装修工程中用得较少。
4）不锈钢复合管。
不锈钢复合管与铝塑复合管在结构上差不多，在一定程度上，性能也比较接近。同样，由于钢的强度问题，施工仍较困难。
5) 铝塑复合管。
铝塑复合管是目前市面上较为吃香的一种管材，由于其质轻、耐用而且施工方便，其可弯曲性更适合在家装中使用。其主要缺点是在用做热水管时，长期的热胀冷缩会造成管壁错位以致渗漏。
6) PVC管。
PVC(聚氯乙烯)塑料管是一种现代合成材料管材。但近年来科技界发现，能使PVC变得更为柔软的化学添加剂酞，对人体内肾、肝、睾丸影响甚大，会导致癌症、肾损坏，并破坏人体再造系统，影响发育。一般来说，由于其强度远远不能适应水管的承压要求，因此极少使用于自来水管。大部分情况下，PVC管适用于电线管道和排污管道。
7）PP管。
PP管分多种，分别为：
(1) PP-B（嵌段共聚聚丙烯）。由于在施工中采用融接技术。因此也俗称热融管。其无毒、质轻、耐压、耐腐蚀，正在成为一种推广的材料，但目前装修工程中选用的还比较少。选用的还比较少。一般来说，这种材质不但适用于冷水管道，也适用于热水管道，甚至纯净饮用水管道。

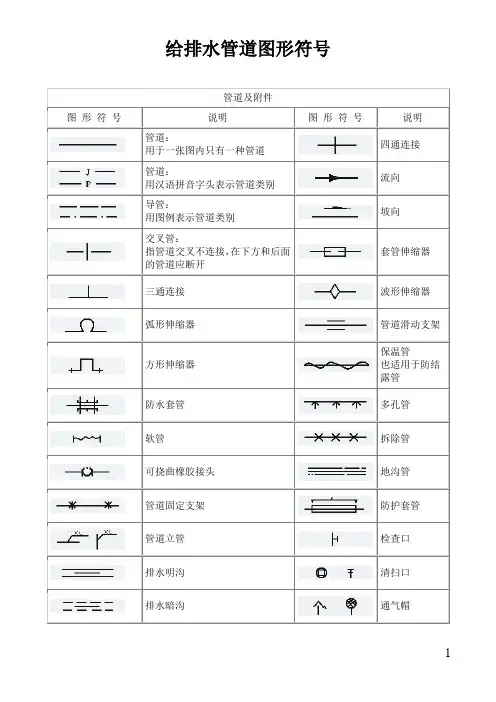

给排水管道图形符号
管道及附件
图 形 符 号 说明 图 形 符 号 说明
管道：
用于一张图内只有一种管道 四通连接
管道：
用汉语拼音字头表示管道类别 流向
导管：
用图例表示管道类别 坡向
交叉管：
指管道交叉不连接，在下方和后面的管道应断开 套管伸缩器
三通连接 波形伸缩器
弧形伸缩器 管道滑动支架
方形伸缩器 保温管
也适用于防结露管
防水套管 多孔管
软管 拆除管
可挠曲橡胶接头 地沟管
管道固定支架 防护套管
管道立管 检查口
排水明沟 清扫口
排水暗沟 通气帽 2 弯折管
表示管道向后弯90° 雨水斗
弯折管
表示管道向前弯90° 排水漏斗
存水弯 圆形地漏
方型地漏 阀门套筒
自动冲洗箱 挡墩
管道的连接
图 形 符 号 说明 图 形 符 号 说明
法兰连接 活接头
承插连接 转动接头
管堵 管接头
法兰堵盖 弯管
偏心异径管 正三通
异径管 斜三通
乙字管 正四通
喇叭口
斜四通
螺纹连接
阀门
图 形 符 号 说 明 图 形 符 号 说明
阀门
用于一张图内只有一种阀门 电动阀 3 角阀 液动阀
三通阀 气动阀
四通阀 减压阀
闸阀 旋塞阀
截止阀 底阀
球阀 消声止回阀
隔膜阀 碟阀
温度调节阀 弹簧安全阀
压力调节阀 平衡锤安全阀
电磁阀 自动排气阀
止回阀 浮球阀
气开隔膜阀 气闭隔膜阀
延时自闭冲洗阀 脚踏开关
放水龙头 疏水器
皮带龙头 室外消火栓
洒水龙头 室内消火栓(单口)
化验龙头 室内消火栓(双口) 4 肘式开关 水泵接合器
消防喷头(开式)
消防报警阀
消防喷头(闭式)
卫生器具及水池
图 形 符 号 说 明 图 形 符 号 说 明
水盆水纸
用于一张图只有一种水盆或水池 立式洗脸盆
给排水管道施工工艺
一、给水管道:
管道表面光滑、平整、给水PP-R 塑料管材表面不允许有气泡。管道不允许有裂口和明显的痕迹和凹陷, 色泽均匀。管件外观完整无缺损, 不变形, 不开裂, 物理力学性能符合国家有关标准。
（1）管道安装前应了解建筑物的结构和平立面构成, 熟悉给水系统地设计图纸和施工方案及与土建工程的配合措施, 配管时应结合图纸及卫生器具的规格型号, 确定甩口的坐标及标高, 严格控制甩口误差, 管道配制后应固定牢靠, 以免造成位移。各支管长度应根据实测值, 结合卫生器具及连接管件的尺寸确定, 截制工具应使用专用铰刀, 断口应平齐, 且垂直于轴线, 并用扩口器扩口、整圆。管道需要穿越金属构件、墙体、楼板和屋面时, 应在管道穿越部位设置金属材料制的保护套管。管道不得穿越门窗、壁橱、木装修。管道穿越沉降缝时采用膨胀节补偿。
（2）管道的固定卡子与管道紧密接触, 不得损伤管道表面。
（3）管道敷设应避免轴向扭曲。但可作适当轴向弯曲, 以穿越墙壁或楼板。
（4）管道与其他管道并行敷设时, 应留有不小于50mm 的净距。塑料管道宜在金属管道的内侧。
（5）室内地坪以下的管道敷设应在土建工程回填夯实后进行。
（6）埋地管道回填时, 管周的回填土不得夹杂坚硬物直接与塑料管壁接触。应先用沙土或颗粒径不大于12mm 的土壤回填至管顶上侧300mm 处, 经夯实后方可回填土。室内埋地管道
深度不宜小于300mm。
（7）管出地坪处应设套管, 高度高出地面100mm。管道穿越基础墙应设置金属套管。套管与基础墙预留孔上方的净空高度不小于100mm。
（8）给水管道安装与试压严格执行 GBJ242-88 规定及会审要求施工。
二、排水管道:
（1）对UPVC 管的安装
1）本工程室内立管采用UPVC 塑料排水管,管道安装前,应了解建筑物的结构和平、立面构成。熟悉排水工程的设计图纸和施工方案与土建工程的配合措施。地面管应排水管的安装, 必须在埋地管铺设完毕、办好验收手续后进行。埋地管应在基土平整坚实可靠的情况下进行铺设。埋地管穿越基础的预留孔洞时, 必须配合土建按设计的位置与标高施工。在整个楼层结构施工过程中, 应配合土建做好管道穿越墙壁和楼板的预留孔洞和凿洞工作。孔洞尺寸如设计无明确规定时, 可比管材外径大50mm-100mm。管道安装前, 必须检查预留孔洞的位置和标高是否准确。并必须清除管材和管材上的污垢杂物。
