井盖安装施工工艺

1 / 6

城市道路xx安装施工工艺

0引言

多年来各种管线的检查井都是道路施工的薄弱环节，检查井与路面的顺接给道路工程质量埋下了许多隐患，轻则引起道路的损坏，重则检查井大幅度沉陷，导致交通事故的发生。

检查井与路面顺接不平顺而导致跳车和路面不平整，给行人及机动车出行带来不便，甚至出现事故。

目前还没有一套完美的施工理论来解决实际工程中检查井施工和沉降预防的问题，急需一套理论联系工程实际的施工方法。

1、城市道路xx施工操作工艺

1.1工艺流程井盖安装的工艺流程：施工准备→确定井位，切除基层、面层→钢筋加工成型→一步混凝土浇筑→二步混凝土浇筑→沥青上面层施工→工序报验

1.2施工方法

1.2.1新建检查井井口砌筑高度及改建检查井拆除高度，要求覆盖临时井盖后略低于设计路床，保证路床连续成型。基层、沥青中下面层连续施工，保证路面结构的整体性。检查

井位置必须在施工过程中标识清楚、准确，每层结构层施工前应进行核对。

1.2.2井圈加固及井盖安装应在沥青上面层施工前进行，根据井盖尺寸及加固井圈设计要求，确定井圈加固的形状和尺寸。一般是以井口为中心的正方形，井外壁宽出25.采用切割机割缝，井圈加固范围内的路面结构挖除，机械破碎时应小心施工，严禁扰动周围路面结构。路面结构预留小部分进行人工凿除，保证槽壁直顺、整齐。

1.2.3根据加固井圈设计要求，确定检查井砌筑高度。安装钢筋骨架前将基坑内清理干

2 / 6

净，井壁周围采用低标号混凝土浇筑密实、并找平。

1.2.4钢筋加工及骨架尺寸应符合设计及规范要求。钢筋骨架应为方形（原设计为圆形），骨架安装应与井口位置吻合，保证保护层厚度；骨架应牢固，混凝土浇筑时避免踩踏。

1.2.5预埋螺栓按设计要求制作和安装，可与井框同时安装，也可采用模具定位在浇筑第一步混凝土时安装；螺栓应垂直安放；浇筑第二步混凝土前应紧固螺帽，螺栓应与混凝土、井框预留孔连接有效。

1.2.6制作牢固、适用的圆形井口模板。模板宜便于安装和拆除，保证井口尺寸及混凝土表面平整、光洁。井口砌筑时应考虑留设探头砖作为内模支点，内模顶应接近井盖口，防止漏浆，二步混凝土全部完成后再拆除内模。

百度文库

1

城市道路井盖安装施工工艺

0引言

多年来各种管线的检查井都是道路施工的薄弱环节，检查井与路面的顺接给道路工程质量埋下了许多隐患，轻则引起道路的损坏，重则检查井大幅度沉陷，导致交通事故的发生。检查井与路面顺接不平顺而导致跳车和路面不平整，给行人及机动车出行带来不便，甚至出现事故。

目前还没有一套完美的施工理论来解决实际工程中检查井施工和沉降预防的问题，急需一套理论联系工程实际的施工方法。

1、城市道路井盖施工操作工艺

工艺流程井盖安装的工艺流程：施工准备→确定井位，切除基层、面层→钢筋加工成型→一步混凝土浇筑→二步混凝土浇筑→沥青上面层施工→工序报验

施工方法

新建检查井井口砌筑高度及改建检查井拆除高度，要求覆盖临时井盖后略低于设计路床，保证路床连续成型。基层、沥青中下面层连续施工，保证路面结构的整体性。检查井位置必须在施工过程中标识清楚、准确，每层结构层施工前应进行核对。

井圈加固及井盖安装应在沥青上面层施工前进行，根据井盖尺寸及加固井圈设计要求，确定井圈加固的形状和尺寸。一般是以井口为中心的正方形，井外壁宽出25cm.采用切割机割缝，井圈加固范围内的路面结构挖除，机械破碎时应小心施工，严禁扰动周围路面结构。路面结构预留小部分进行人工凿除，保证槽壁直顺、整齐。

根据加固井圈设计要求，确定检查井砌筑高度。安装钢筋骨架前将基坑内清理干净，井壁周围采用低标号混凝土浇筑密实、并找平。

钢筋加工及骨架尺寸应符合设计及规范要求。钢筋骨架应为方形（原设计为圆形），骨架安装应与井口位置吻合，保证保护层厚度；骨架应牢固，混凝土浇筑时避免踩踏。

预埋螺栓按设计要求制作和安装，可与井框同时安装，也可采用模具定位在浇筑第一步混凝土时安装；螺栓应垂直安放；浇筑第二步混凝土前应紧固螺帽，螺栓应与混凝土、井框预留孔连接有效。 百度文库

2 制作牢固、适用的圆形井口模板。模板宜便于安装和拆除，保证井口尺寸及混凝土表面平整、光洁。井口砌筑时应考虑留设探头砖作为内模支点，内模顶应接近井盖口，防止漏浆，二步混凝土全部完成后再拆除内模。

城市道路井盖安装施工工艺及质量控制　沈美鸿　（浙江天瑞建设工程有限公司）　摘要：结合多年的时间工作经验，笔者首先介绍城市道路井盖施工操作　工艺，详细说明了井盖施工质量控制标准、产品保护以及通病防治，可供相关　技术人员参考。　关键词：城市道路井盖施工工序质量控制　Ｏ引言　多年来各种管线的检查井都是道路施工的薄弱环节，检查井与路　面的顺接给道路工程质量埋下了许多隐患，轻则引起道路的损坏，重　则检查井大幅度沉陷，导致交通事故的发生。检查井与路面顺接不平　顺而导致跳车和路面不平整，给行人及机动车出行带来不便，甚至出　现事故。　目前还没有一套完美的施工理论来解决实际工程中检查井施工　和沉降预防的问题，急需一套理论联系工程实际的施工方法。　１城市道路井盖施工操作工艺　１．１工艺流程井盖安装的工艺流程施工准备一确定井位，切　除基层、面层一钢筋加工成型一一步混凝土浇筑一二步混凝土浇　筑一沥青上面层施工一工序报验　１．２施工方法　１＿２＿１新建检查井井口砌筑高度及改建检查井拆除高度，要求　覆盖临时井盖后略低于设计路床，保证路床连续成型。基层、沥青中　下面层连续施工，保证路面结构的整体性。检查井位置必须在施工过　程中标识清楚、准确，每层结构层施工前应进行核对。　１．２．２井圈加固及井盖安装应在沥青上面层施工前进行，根据　井盖尺寸及加固井圈设计要求，确定井圈加固的形状和尺寸。一般是　以井口为中心的正方形，井外壁宽出２５ｃｍ。采用切割机割缝，井圈　加固范围内的路面结构挖除，机械破碎时应小心施工，严禁扰动周围　路面结构。路面结构预留小部分进行人工凿除，保证槽壁直顺、整齐。　１．２＿３根据加固井圈设计要求，确定检查井砌筑高度。安装钢筋　骨架前将基坑内清理干净，井壁周围采用低标号混凝土浇筑密实、并　找平。　１．２．４钢筋加工及骨架尺寸应符合设计及规范要求。钢筋骨架　应为方形（原设计为圆形），骨架安装应与井口位置吻合，保证保护层　厚度：骨架应牢固，混凝土浇筑时避免踩踏。　１＿２＿５预埋螺栓按设计要求制作和安装，可与井框同时安装，也　可采用模具定位在浇筑第一步混凝土时安装：螺栓应垂直安放：浇筑　第二步混凝土前应紧固螺帽，螺栓应与混凝土、井框预留孔连接有　效。　１－２．６制作牢固、适用的圆形井口模板。模板宜便于安装和拆　除，保证井口尺寸及混凝土表面平整、光洁。井口砌筑时应考虑留设　探头砖作为内模支点，内模顶应接近井盖口，防止漏浆，二步混凝土　全部完成后再拆除内模。　１．２．７井框、井盖配套使用：井盖安装应保证十字体与行车方向　一致：带转轴的井盖，应将转轴焊死，防止转轴处沥青损坏。井盖高程　应与路面高程、坡度一致，高程根据沥青摊铺方式和宽度、立（平）沿石　高度等确定（见图１，图２）。　

检查井盖、收水井箅安装

施工标准化工作程序

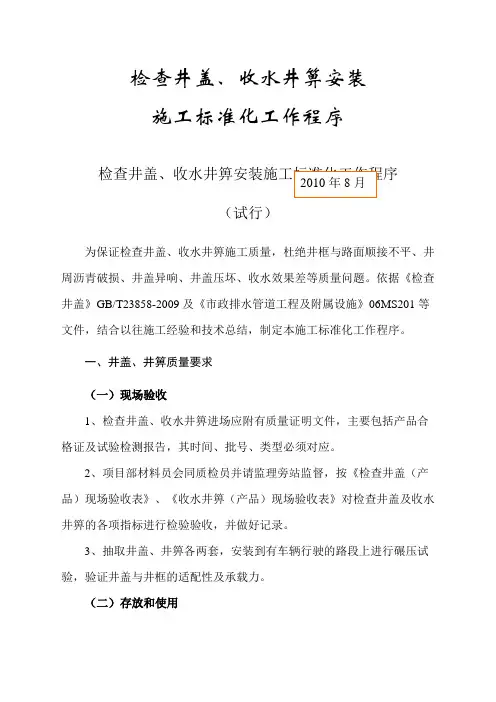

检查井盖、收水井箅安装施工标准化工作程序

（试行）

为保证检查井盖、收水井箅施工质量，杜绝井框与路面顺接不平、井周沥青破损、井盖异响、井盖压坏、收水效果差等质量问题。依据《检查井盖》GB/T23858-2009及《市政排水管道工程及附属设施》06MS201等文件，结合以往施工经验和技术总结，制定本施工标准化工作程序。

一、井盖、井箅质量要求

（一）现场验收

1、检查井盖、收水井箅进场应附有质量证明文件，主要包括产品合格证及试验检测报告，其时间、批号、类型必须对应。

2、项目部材料员会同质检员并请监理旁站监督，按《检查井盖（产品）现场验收表》、《收水井箅（产品）现场验收表》对检查井盖及收水井箅的各项指标进行检验验收，并做好记录。

3、抽取井盖、井箅各两套，安装到有车辆行驶的路段上进行碾压试验，验证井盖与井框的适配性及承载力。

（二）存放和使用 2010年8月 1、检查井盖、收水井箅进场后必须配套存放，并做好产品标识（每套编号，便于追溯）。现场不得存放不合格品。

2、禁止拆卸混装。井圈加固时拆下井盖、井箅的，必须按相同编号进行管理，保证其安装适配、吻合。

二、安装施工工艺

（一）检查井盖

1、施工准备

（1）标识管理。统计所有检查井的类型、结构、尺寸、井盖安装质量等，编制《检查井施工档案》；采用全站仪测量井位坐标，并准确标识。

（2）测量定位。井框高程横向按对应的道路中心线与边线高程控制，纵向按平衡梁长度控制。每座井均按“十字法”将定位桩固定设在质量无异常的路面（沥青下面层）上，并由摊铺技术人员复核后方可使用。

（3）施工安排。在保证车辆通行的情况下，分车道、分区域施工，采取合理、有效的安全文明施工措施。

（4）资源投入。人员配备：检查井盖安装一组至少三人，技工一名，普工两名；材料：按设计要求加工钢筋骨架，预埋钢筋，C25商品混凝土；工、机具：悬吊可调式支架及内模、切割锯、风镐、振捣棒、揉板、钢丝刷等。
