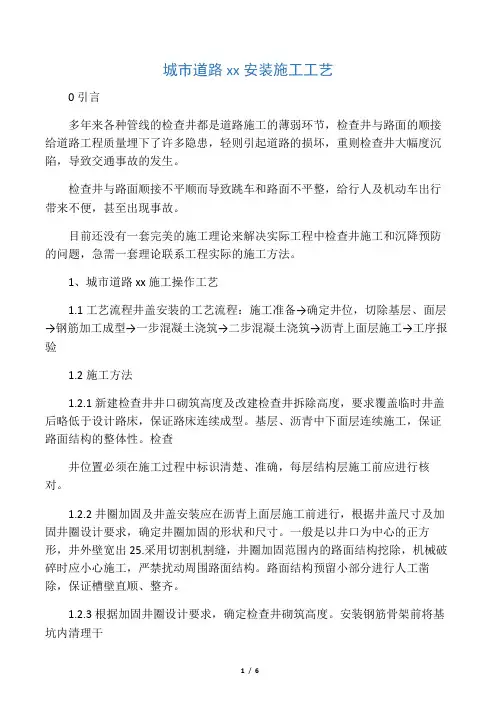

城市道路xx安装施工工艺

0引言

多年来各种管线的检查井都是道路施工的薄弱环节，检查井与路面的顺接给道路工程质量埋下了许多隐患，轻则引起道路的损坏，重则检查井大幅度沉陷，导致交通事故的发生。

检查井与路面顺接不平顺而导致跳车和路面不平整，给行人及机动车出行带来不便，甚至出现事故。

目前还没有一套完美的施工理论来解决实际工程中检查井施工和沉降预防的问题，急需一套理论联系工程实际的施工方法。

1、城市道路xx施工操作工艺

1.1工艺流程井盖安装的工艺流程：施工准备→确定井位，切除基层、面层→钢筋加工成型→一步混凝土浇筑→二步混凝土浇筑→沥青上面层施工→工序报验

1.2施工方法

1.2.1新建检查井井口砌筑高度及改建检查井拆除高度，要求覆盖临时井盖后略低于设计路床，保证路床连续成型。基层、沥青中下面层连续施工，保证路面结构的整体性。检查

井位置必须在施工过程中标识清楚、准确，每层结构层施工前应进行核对。

1.2.2井圈加固及井盖安装应在沥青上面层施工前进行，根据井盖尺寸及加固井圈设计要求，确定井圈加固的形状和尺寸。一般是以井口为中心的正方形，井外壁宽出25.采用切割机割缝，井圈加固范围内的路面结构挖除，机械破碎时应小心施工，严禁扰动周围路面结构。路面结构预留小部分进行人工凿除，保证槽壁直顺、整齐。

1.2.3根据加固井圈设计要求，确定检查井砌筑高度。安装钢筋骨架前将基坑内清理干

2 / 6

净，井壁周围采用低标号混凝土浇筑密实、并找平。

1.2.4钢筋加工及骨架尺寸应符合设计及规范要求。钢筋骨架应为方形（原设计为圆形），骨架安装应与井口位置吻合，保证保护层厚度；骨架应牢固，混凝土浇筑时避免踩踏。

1.2.5预埋螺栓按设计要求制作和安装，可与井框同时安装，也可采用模具定位在浇筑第一步混凝土时安装；螺栓应垂直安放；浇筑第二步混凝土前应紧固螺帽，螺栓应与混凝土、井框预留孔连接有效。

1.2.6制作牢固、适用的圆形井口模板。模板宜便于安装和拆除，保证井口尺寸及混凝土表面平整、光洁。井口砌筑时应考虑留设探头砖作为内模支点，内模顶应接近井盖口，防止漏浆，二步混凝土全部完成后再拆除内模。

百度文库

1

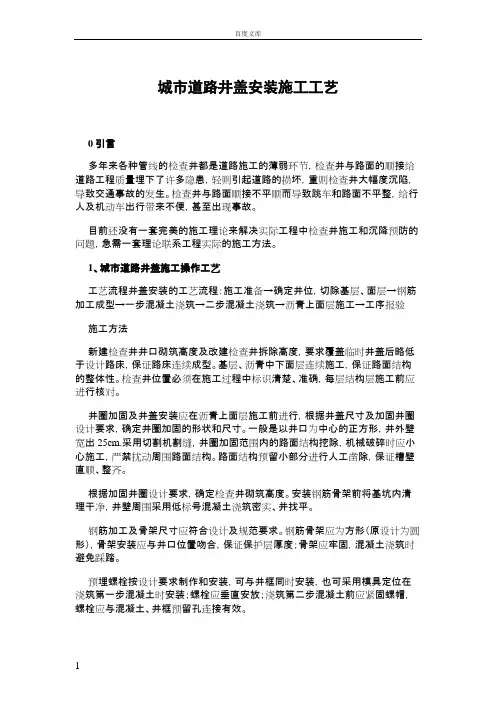

城市道路井盖安装施工工艺

0引言

多年来各种管线的检查井都是道路施工的薄弱环节，检查井与路面的顺接给道路工程质量埋下了许多隐患，轻则引起道路的损坏，重则检查井大幅度沉陷，导致交通事故的发生。检查井与路面顺接不平顺而导致跳车和路面不平整，给行人及机动车出行带来不便，甚至出现事故。

目前还没有一套完美的施工理论来解决实际工程中检查井施工和沉降预防的问题，急需一套理论联系工程实际的施工方法。

1、城市道路井盖施工操作工艺

工艺流程井盖安装的工艺流程：施工准备→确定井位，切除基层、面层→钢筋加工成型→一步混凝土浇筑→二步混凝土浇筑→沥青上面层施工→工序报验

施工方法

新建检查井井口砌筑高度及改建检查井拆除高度，要求覆盖临时井盖后略低于设计路床，保证路床连续成型。基层、沥青中下面层连续施工，保证路面结构的整体性。检查井位置必须在施工过程中标识清楚、准确，每层结构层施工前应进行核对。

井圈加固及井盖安装应在沥青上面层施工前进行，根据井盖尺寸及加固井圈设计要求，确定井圈加固的形状和尺寸。一般是以井口为中心的正方形，井外壁宽出25cm.采用切割机割缝，井圈加固范围内的路面结构挖除，机械破碎时应小心施工，严禁扰动周围路面结构。路面结构预留小部分进行人工凿除，保证槽壁直顺、整齐。

根据加固井圈设计要求，确定检查井砌筑高度。安装钢筋骨架前将基坑内清理干净，井壁周围采用低标号混凝土浇筑密实、并找平。

钢筋加工及骨架尺寸应符合设计及规范要求。钢筋骨架应为方形（原设计为圆形），骨架安装应与井口位置吻合，保证保护层厚度；骨架应牢固，混凝土浇筑时避免踩踏。

预埋螺栓按设计要求制作和安装，可与井框同时安装，也可采用模具定位在浇筑第一步混凝土时安装；螺栓应垂直安放；浇筑第二步混凝土前应紧固螺帽，螺栓应与混凝土、井框预留孔连接有效。 百度文库

2 制作牢固、适用的圆形井口模板。模板宜便于安装和拆除，保证井口尺寸及混凝土表面平整、光洁。井口砌筑时应考虑留设探头砖作为内模支点，内模顶应接近井盖口，防止漏浆，二步混凝土全部完成后再拆除内模。

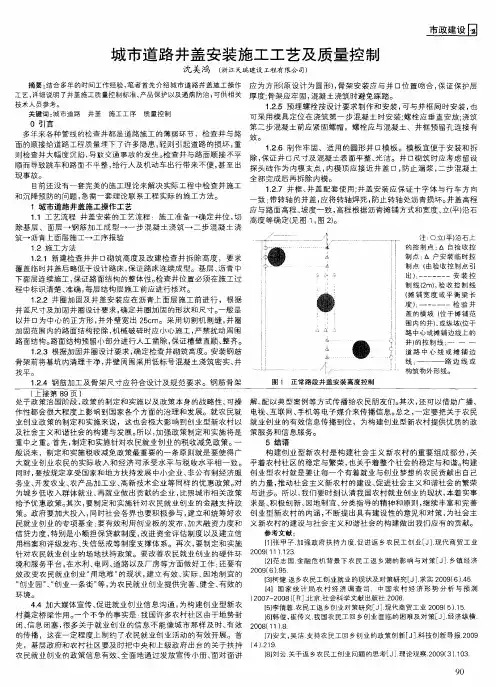

城市道路井盖安装施工工艺及质量控制　沈美鸿　（浙江天瑞建设工程有限公司）　摘要：结合多年的时间工作经验，笔者首先介绍城市道路井盖施工操作　工艺，详细说明了井盖施工质量控制标准、产品保护以及通病防治，可供相关　技术人员参考。　关键词：城市道路井盖施工工序质量控制　Ｏ引言　多年来各种管线的检查井都是道路施工的薄弱环节，检查井与路　面的顺接给道路工程质量埋下了许多隐患，轻则引起道路的损坏，重　则检查井大幅度沉陷，导致交通事故的发生。检查井与路面顺接不平　顺而导致跳车和路面不平整，给行人及机动车出行带来不便，甚至出　现事故。　目前还没有一套完美的施工理论来解决实际工程中检查井施工　和沉降预防的问题，急需一套理论联系工程实际的施工方法。　１城市道路井盖施工操作工艺　１．１工艺流程井盖安装的工艺流程施工准备一确定井位，切　除基层、面层一钢筋加工成型一一步混凝土浇筑一二步混凝土浇　筑一沥青上面层施工一工序报验　１．２施工方法　１＿２＿１新建检查井井口砌筑高度及改建检查井拆除高度，要求　覆盖临时井盖后略低于设计路床，保证路床连续成型。基层、沥青中　下面层连续施工，保证路面结构的整体性。检查井位置必须在施工过　程中标识清楚、准确，每层结构层施工前应进行核对。　１．２．２井圈加固及井盖安装应在沥青上面层施工前进行，根据　井盖尺寸及加固井圈设计要求，确定井圈加固的形状和尺寸。一般是　以井口为中心的正方形，井外壁宽出２５ｃｍ。采用切割机割缝，井圈　加固范围内的路面结构挖除，机械破碎时应小心施工，严禁扰动周围　路面结构。路面结构预留小部分进行人工凿除，保证槽壁直顺、整齐。　１．２＿３根据加固井圈设计要求，确定检查井砌筑高度。安装钢筋　骨架前将基坑内清理干净，井壁周围采用低标号混凝土浇筑密实、并　找平。　１．２．４钢筋加工及骨架尺寸应符合设计及规范要求。钢筋骨架　应为方形（原设计为圆形），骨架安装应与井口位置吻合，保证保护层　厚度：骨架应牢固，混凝土浇筑时避免踩踏。　１＿２＿５预埋螺栓按设计要求制作和安装，可与井框同时安装，也　可采用模具定位在浇筑第一步混凝土时安装：螺栓应垂直安放：浇筑　第二步混凝土前应紧固螺帽，螺栓应与混凝土、井框预留孔连接有　效。　１－２．６制作牢固、适用的圆形井口模板。模板宜便于安装和拆　除，保证井口尺寸及混凝土表面平整、光洁。井口砌筑时应考虑留设　探头砖作为内模支点，内模顶应接近井盖口，防止漏浆，二步混凝土　全部完成后再拆除内模。　１．２．７井框、井盖配套使用：井盖安装应保证十字体与行车方向　一致：带转轴的井盖，应将转轴焊死，防止转轴处沥青损坏。井盖高程　应与路面高程、坡度一致，高程根据沥青摊铺方式和宽度、立（平）沿石　高度等确定（见图１，图２）。　

小新疆阿拉尔工业园区污水处理厂粗格栅及提升泵房井点降水施工方案

页脚内容

检查井安装施工技术交底

检查井安装效果的好坏将直接影响到路面的使用效果，检查井的安装质量控制是路面加铺改造的关键问题。通过对不同的检查井的调查以及分类的情况，需要针对不同类型的检查井采用不同的安装方式，确保沥混凝土面层达到预期的使用性能和耐久性能。其检查井安装方式分为二种情况：①货运大道为新型防盗井盖与沥青面层摊铺同步进行；②B线、C线采用Ф700雨污水检查井井盖，为普通球墨铸铁井盖，需在沥青面层摊铺前进行安装。

Ф700圆形检查井井盖安装

为确保路面上面层铺设后，检查井盖能在安装后满足其平整、牢固、无变形等要求，经多方咨询、结合以往其他道路上施工案例及施工经验，采取如下方法：

1、沥青铺筑前，将原有井盖周围的原水泥混凝土路面及安装时垫的砼、砂浆等清除干净，清至钢筋砼加强圈，并确保井座外边缘有5-10cm空隙。

2、根据道路面层高程，确定井座以下至钢筋砼加强圈厚度，根据厚度选择不同厚度钢板垫块组合。

3、加强圈以上四个方向安装垫块，除采用植筋锚固外，钢板与井座之间采用电焊焊接固定，调整平顺后安装井座时采用云石胶粘结。

4、钢垫块与铸铁井盖座安装稳固后，在井座下井筒上支设内模，用小新疆阿拉尔工业园区污水处理厂粗格栅及提升泵房井点降水施工方案

页脚内容 细石钢纤维（这是关键，市场上钢纤维约8元/kg，相当于砼中加入了钢筋）早强高标号砼（C40）填充井座以下、钢板垫块之间空隙。

以上措施可保证钢板垫块安装并达到平整要求后，井座即可承重，钢纤维早强高标号砼24小时强度可达C15，前期钢垫板承重，后期钢纤维砼和钢垫板同时具备承重能力，不影响沥青面层的铺装。

在施工完一批后集中采用掺入早强剂的C4O钢纤维（针片状）掺量控制在1%，采用微膨胀混凝土进行井座下垫层和井周围后浇带的混凝土浇筑，同时以沥青混凝土中层AC-20C高度为混凝土浇筑高度的控制依据，待混凝土终凝后，对表面进行拉毛以提高与沥青面层的粘结力。
