Y111型封隔器

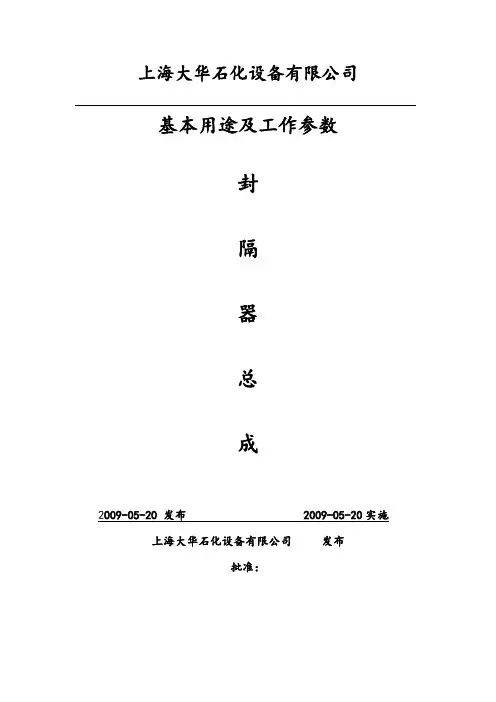

上海大华石化设备有限公司基本用途及工作参数封隔器总成2009-05-20 发布 2009-05-20实施上海大华石化设备有限公司发布批准：一、用途主要用于气井和油井的注水、堵水、酸化、压裂等工艺施工。

二、基本结构该封隔器主要由上接头、中心管、胶筒、活塞、液缸、剪钉、剪钉座、下接头等组成。

三、工作原理当流体从油管流入封隔器传压孔后，剪断剪钉，推动多级活塞上行压缩胶筒，当油压高于套压10～15MPa时，封隔器坐封，分隔措施层与保护层，当压力卸去后，胶筒在其自身弹力及解封弹簧弹力作用下推动活塞下行即可收回解封。

四、主要技术参数序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管1 Y344-110 70MPa 2.5-5MPa Ø110mm Ø55mm 1845mm 120-150℃121-124mm2 Y344-114 70MPa 2.5-5MPa Ø114mm Ø55mm 1845mm 120-150℃121-124mm3 Y344-116 70MPa 2.5-5MPa Ø116mm Ø55mm 1845mm 120-150℃121-124mm4 Y344-148 70MPa 2.5-5MPa Ø148mm Ø62mm 2010mm 120-150℃158-162mm一、用途该工具单独使用或与Y221/211（251型）联用，进行分层试油，分层采油，分层卡水等作业，该工具的主要优点在于结构简单，工具长度短，坐封可靠，操作特别方便。

二、基本结构该封隔器主要由上接头、顶胶环、密封胶筒、中心管、顶胶环、密封接头、支承滑套等部件组成。

三、工作原理将该工具支撑在井底或Y221/211上，下放管柱，加压，剪断销钉，压缩胶筒，密封油套环空。

需解封时，直接上提管柱即可。

四、主要技术参数序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管1 Y111-92 35MPa 2.5-5MPa Ø92mm Ø55mm 626mm 120-150℃100-113mm2 Y111-110 35MPa 2.5-5MPa Ø110mm Ø62mm 626mm 120-150℃121-124mm3 Y111-114 35MPa 2.5-5MPa Ø114mm Ø62mm 626mm 120-150℃121-124mm4 Y111-148 35MPa 2.5-5MPa Ø148mm Ø62mm 750mm 120-150℃158-162mm一、用途用于分层注水，试油、举升工艺中测试，也可以用于套管压力等于或大于油管压力的任何一种作业。

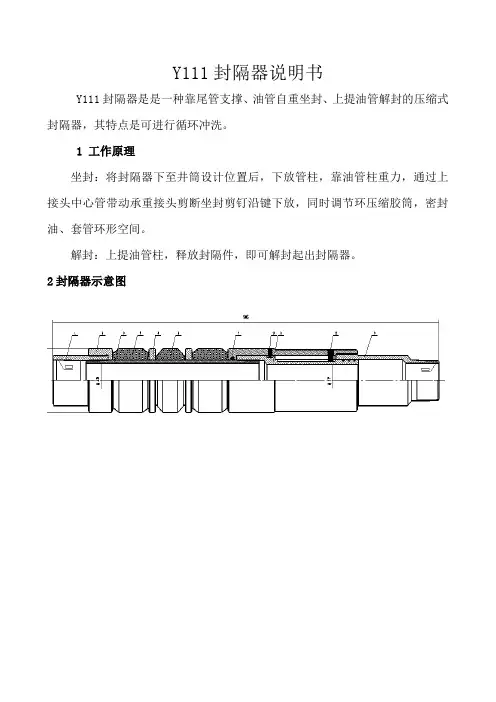

井下工具类——封隔器Y111系列封隔器规格型号Y111-110Y111-114最大外径110mm 114mm通径60mm 62mm总长790mm 790mm工作压力25～35MPa 25～35MPa工作温度120℃120℃坐封力60～80KN 60～80KN2.结构简单，性能稳定可靠；3.使用方便，成本低。

主要由上接头、胶筒、中心管、下接头、限位体等部分组成。

该封隔器是用尾管或卡瓦封隔器为支点支撑，下放管柱时上接头和中心管下行压缩胶筒使封隔器坐封，封隔油套环形空间。

解封时上提管柱封隔器胶筒回收，封隔器解封。

该工具单独使用或与Y211、Y221或Y521型联用，进行分层试油，分层采油，分层卡水等作业，该工具的主要优点在于结构简单，工具长度短，坐封可靠，操作特别方便。

井下工具类——封隔器Y221A 系列封隔器摩擦换向器等组成。

该封隔器采用单向卡瓦支撑，上提正转管柱后下放，轨道销钉从短槽滑入长槽，从而卡瓦与锥体楔形面产生相对运动，张开的卡瓦紧紧地卡在套管内壁上，实现锚定。

同时下放时管柱的部份重量使胶筒轴向压缩径向膨胀，达到密封油、套环空之目的。

解封时上提管柱即可解封。

2.坐、解封灵活，操作方便；3.可重复坐封、解封、多点卡封。

砂、分层注水等井下作业，该工具具有结构简单，操作使用方便等优点。

井下工具类——封隔器Y221B系列封隔器管、胶筒、下接头等组成。

该型封隔器坐封可靠，操作比较方便。

坐封时，先上提并正转管柱，然后下放管柱,轨道销钉从短槽滑入长槽，从而卡瓦与锥体楔形面产生相对运动，张开的卡瓦紧紧地卡在套管内壁上，实现锚定。

同时下放时管柱的部份重量使胶筒轴向压缩径向膨胀，达到密封油套环空的目的。

解封时上提管柱即可解封。

2.坐、解封灵活，操作方便；3.可重复坐封、解封、多点卡封。

该封隔器主要用于分层试油、分层采油、卡水、防砂、分层注水等井下作业，该工具具有结构简单，操作使用方便等优点。

井下工具类——封隔器Y341系列封隔器构四大部份组成。

封隔器型号编制方法
（1）编制方法
按封隔器分类代码、固定方式代号、坐封方式代号、解封方式代号以及封隔器刚体最大外径、工作温度/工作压差六个参数依次排列，进行型号编制。

（2）代号说明
①分类代号：用分类名称第一个汉字的汉语拼音大写字母表示，组合式用各式的分类代号组合表示。

分类名称自封式压缩式扩张式组合式
分类代号Z Y K 用各式的分类代号组合
表示
②固定方式代号：用阿拉伯数字表示。

固定方式名称尾管支撑单向卡瓦悬挂双向卡瓦锚瓦
固定方式代号12345
③坐封方式代号：用阿拉伯数字表示。

坐封方式名称提放管柱转动管柱自封液压下工具热力坐封方式代号123456
④解封方式代码：用阿拉伯数字表示。

解封方式名称提放管柱转动管柱钻铣液压下工具热力解封方式代号123456

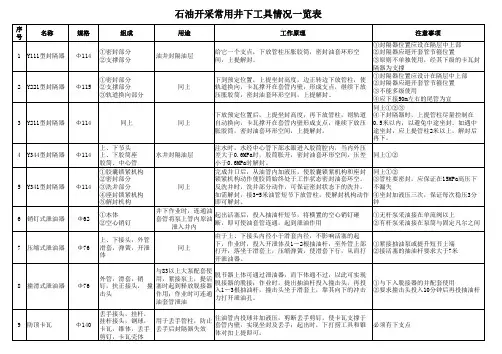

长庆油田油井完井主要应用了Y111、Y221、Y211、Y341、Y141、Y453、Y445等封隔器类型；水井完井主要应用了K344、Y341、Y342封隔器等类型；气井完井主要应用Y344、Y443、Y241等封隔器；压裂主要应用了K344、Y344、Y241、Y341等封隔器类型。

y111封隔器工作原理
隔器的工作原理是通过隔离两个电路或系统中的电气信号，防止相互之间的干扰或干扰外部环境。

具体工作原理如下：
1. 隔离电缆：隔器通常使用绝缘材料包裹电缆，以阻止电流从一个电路流向另一个电路。

这种隔离材料通常是聚乙烯、聚氯乙烯或橡胶等，具有良好的绝缘特性。

2. 隔离变压器：隔离变压器是一种常见的隔器，通过将输入电流和输出电流隔离开来实现电路的隔离。

它由两个相互绝缘的线圈组成，输入线圈称为主线圈，输出线圈称为副线圈。

输入电流通过主线圈产生磁场，进而在副线圈中感生出输出电流，两个线圈之间没有物理连接，从而实现了电路的隔离。

3. 光电隔离器：光电隔离器利用光的传导特性实现电路的隔离。

它由一个发光二极管（LED）和一个光敏二极管（光电二极管或光敏电阻）组成。

输入信号经过适当的电路处理后驱动
LED发光，发出的光信号通过光纤或者空气传输到光敏二极管，再经过适当的电路处理得到输出信号。

光信号的传输实现了电气信号的隔离，避免了由电流引起的相互干扰。

这些是隔器的一些常见工作原理，不同的隔器可能会应用不同的原理。

总的来说，隔器通过隔离电气信号，阻止电流从一个电路传递到另一个电路，从而实现电路的隔离和保护。

常用封隔器所谓封隔器，即是为了满足油水井某种工艺技术目的或油层技术措施的需要，由钢体、胶皮封隔件部分与控制部分构成的井下分层封隔的专用工具。

它的主要封隔元件是胶皮筒，通过水力或机械的作用，使胶皮筒鼓胀密封油管和套管的环形空间，把上、下油层分隔开，以达到某种施工的目的。

1封隔器的分类及型号编制目前，各油田所使用的封隔器形式很多，按其工作原理不同，可分为支撑式、卡瓦式、皮碗式、水力扩张式、水力自封式、水力密闭式、水力压缩式和水力机械式8种类型；按其封隔件(密封胶筒)的工作原理不同，可分为自封式、压缩式、楔入式、扩张式和组合式5种类型。

封隔器型号编制的基本方法是按封隔器分类代号、支撑方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度、工作压差等参数依次排列，进行型号编制。

其形式如图1所示。

图1封隔器型号其中分类代号用分类名称第一个汉字的汉语拼音大写字母表示；组合式用各式的分类代号组合表示；支撑方式代号、坐封方式代号、解封方式代号均用阿拉伯数字表示(见表1、表2、表3、表4所示)；钢体最大外径、工作温度、工作压差也均用阿拉伯数字表示，单位分别为毫米(mm)、摄氏度(℃)、兆帕(MPa)。

例如：Y211-114-120/15型封隔器，表示该封隔器为压缩式，单向卡瓦固定，提放管柱坐封，提放管柱解封，钢体最大外径为114mm，工作温度为120℃,工作压力为15MPa。

表1分类代号分类名称自封式压缩式楔入式扩张式组合式分类代号Z Y X K用各式的分类代号组合表示表2支撑方式代号支撑方式名称尾管支撑单向卡瓦悬挂双向卡瓦锚瓦支撑方式代号12345表3坐封方式代号坐封方式名称提放管柱转动管柱自封液压下工具热力坐封方式代号123456表4解封方式代号解封方式名称提放管柱转动管柱钻铣液压下工具热力解封方式代号1234562封隔器的基本用途封隔器的使用范围几乎遍及勘探和开发的各个生产过程。

但油井维修中所遇到的封隔器多数实现下列目的：2.1封隔产层或施工目的层，防止层间流体和压力互相干扰，以适应各种分层技术措施的需要；大修中进行堵漏、封窜等作业。

目前压裂常用的井下工具有那些？各有什么作用？目前压裂常用的井下工具主要有：封隔器、导压喷砂器、水力锚、直嘴子及其它辅助工具。

它们的作用是：封隔器：用于分层压裂，将其下入射孔段底部1.5米左右。

对于上部套管需要保护的井，要下入保护上部套管的封隔器，使封隔器上部套管在压裂时不承受高压。

导压喷砂器：是与封隔器配套使用一次完成多层分压的喷砂工具。

作用：控制施工排量、产生压差。

改变压裂液流动方向。

水力锚：用于压裂施工时，固定管柱，防止管柱由于高压断脱在井内造成事故。

固定管柱，防止油管受压后上顶、产生弯曲、变形。

帮助封隔器工作，保护封隔器胶筒不因油管位移产生破裂失封，致使压裂失败。

直嘴子：控制施工排量。

产生压差，利于封隔器工作。

井下处常用压裂井下工具压裂施工井下工具分类•封隔器•控制类工具第一部分：封隔器1、K344型封隔器1）作用：该封隔器适用于中深井的合层、任意一层或分层的压裂与酸化作业，可以组成一次分压多层的压裂管柱和一次分酸多层的酸化施工管柱。

2）结构主要有上接头、胶筒座、胶筒、中心管、“O”型胶圈、滤网、下接头等。

（如图1所示）图1 K344型封隔器结构图3）工作原理封隔器下入井下设计深度后，从油管内加液压，高压液体经过滤网、下接头的孔眼和中心管的水槽作用在胶筒的内腔。

由于此压力大于油、套管环形空间的压力而形成压力差。

在此压差的作用下，胶筒胀大将油套管环形空间封隔住。

解封时只需泄掉油管内的高压，使油管与油套管环形空间的压力平衡，胶筒靠本身的弹力收回便可解封。

4）K344-115型封隔器主要技术参数（见表1）表1 K344-115主要技术参数表最大外径，mm φ115最小通径，mm φ55长度，mm 926坐封压力，MPa 0.5~1.5工作压力，MPa 35工作温度，℃902、Y344型封隔器1）作用：该封隔器主要用于分层压裂、分层酸化、以及实现某种技术目的进行的地层封隔作业。

2）结构主要有上接头、压帽、梯形盘根、中心管、衬套、胶筒、隔环、下胶筒座、上活塞、上缸套、中间接头A、短中心管、下活塞、下缸套、中间接头B、“O”型胶圈、和下接头等组成。
