电力线路工程设计的路线选择方案分析

浅析电力线路工程设计的路线选择方案摘要路线方案的选择在电力线路工程中是一项具有较强的政策性以及较强的技术性的工作，因此，该工作是线路建设的重要环节，对于施工维护、安全可靠性以及线路建设工程的经济性起决定性作用。

关键词电力线路工程；设计；路线选择方案由于路径方案的选择是整个线路工程的基础，因此它并不仅仅是技术问题，所以在实际的输电线路的设计过程中对于路线方案的选择不能仅考虑长度问题。

路径方案的不同决定着技术方案的不同，例如水文、地质、气象要素的组合以及环境生态保护问题等，进而影响整个电力线路工程的使用寿命及工程造价，因此本文对电力线路工程设计的路线选择方案进行了探讨。

1 关于路线的选择关于路线路径的选择工作由两部分构成，即野外和图上选线。

第一步图上选线，它是指预先拟定若干个路线方案，并对其进行野外踏勘与资料收集，对路线的经济技术进行比较分析，争得相关单位的统一，确定路线的推荐方案，并向上级领导进行汇报，经审批后进行野外选线工作，以便确定路线的最终路径。

1.1 图上选线路线选择的第一步是图上选线，它是指预先拟定若干个路线方案。

一般情况下，是在比例尺为1：1 15000、1：1 110000或是更大的地形图上进行图上选线工作。

图上选线的基本过程是将地形图放置在图板上，标出工程路线的起止点，并把能够走线的方案的所有转角点，利用不同颜色的笔进行连接，初步组成若干个路径方案，并根据这些初步路线方案进行设计前期的收集材料。

按照收集到的所有资料，除去不合理的方案的同时，比较分析剩下的路线方案，选择2～3个较优的路线方案。

在进行路线方案比较分析时需要考虑以下因素：第一，路线的长短；第二，考虑工程地段的地质、地势、地物条件等因素；第三，对于交通运输的施工维护与运行的难易度；第四，路线建设的总投资情况以及设施与主要材料的消耗量；第五，技术的难易度以及技术政策的相关意见。

为保证电力线路工程路线建设的经济合理性，需要与电力线路涉及的铁路交通、工矿企业、军用设施及邮电通信城镇建设等相关的政府单位共同协商处理并签署协议[1]。

电力线路设计中线路路径选择问题及措施分析摘要】在电力线路设计过程中要完备地考量多元的影响变量，以保证电力线路的高效运营。

在设计步骤中关于电力线路设计的线路路径问题至关重要，根据对地貌的整合解析，再根据线路设计地域的自然环境，构成高效、合理的线路路径设计与择选，以此来确保电力线路整体设计效能的整体升级。

本文就对电力线路设计中线路路径选择问题及措施进行深入探讨。

【关键词】电力线路设计;线路路径;本卷须知随着能源互联网开展与跨区域、远距离的输电工程的不断建设，我国已经形成了西部清洁电力能源向东部和长三角等能源缺口地区输送电能的局面。

大力开展特高压交直流的跨区域电能输送工程，上述的这些远距离电能输送中需要科学合理的对电力输电线路的设计，特别是运用先进的数字化测绘技术，从而实现对输电线路和杆塔定位的有效定位，只有这样才能保障电力线路的稳定运行。

1、电力线路设计路径的选择1.1線路路径的选择原那么线路路径的选择原那么包括以下5点：①在选择线路路径时，应向电网规划部门索取5～10年的电力规划方案，并充分研究电力规划方案，了解规划设计中是否出现了中间发电站或变电站。

在选择线路路径时应该尽可能与电力系统规划相结合，防止重复投资或给电网规划设计造成影响。

②严重覆冰地区线路路径的选择原那么。

应尽可能地防止经过覆冰严重的地带，认真调查、分析已有线路的覆冰类型和具体状况，防止线路出现大档距的现象。

此外，还应防止将线路设计在山峰附近的迎风面，并注意路径的交通状况，以便于在发生突发事故时抢修。

③多气候区域线路路径的选择原那么。

多数电力线路处于地貌复杂、植被茂盛的地区，常发生一条线路经过多气象区域的现象。

如果需要在多气候区域选择电力线路，那么应该尽可能地缩短穿越长度。

如果条件允许，那么应避开多气候区域，选择气候条件相对较好的区域设计线路路径。

④矿区线路路径的选择原那么。

理论上，电力线路应避开矿区。

如果必须经过矿区，那么应该尽可能地缩短线路经过矿区的长度，将线路架设成垂直于矿区的走向，并采用分开架设的方式，从而防止地质沉陷对矿区线路造成影响。

电力线路设计中线路路径选择问题及措施分析摘要：输电线路的路径选择直接关系到电能传送的质量以及效率，同时对电网的整体稳定运行也有一定的影响，所以无论什么时候都必须重视输电线施工中对路径的选取。

本文综合阐述了输电线在路径选择遵循的基本原则以及在特殊条件之下如何进行路径的选择，对于选择中出现的问题有针对性的提出解决措施，只有这样才能保证输电线的抗干扰能力，进而保证电网的稳定运行。

关键词：电力线路；路径选择；基本原则；问题探究引言电力线路设计中路径的选择应综合气候、地形、地质、地貌等条件加以衡量，确保线路选择具备经济性、稳定性等原则。

其次，对于杆塔的选择也应综合分析。

采用合理、经济、运维简便等理念，满足电网技术先进合理，安全有效。

促进现代电网安全运行。

1电力线路路径设计现状近年来，供电需求不断增加，新建线路不断服役，与已有不同电压等级的电力线路相交融，造成新旧电力线路混合在一起，对于整个电力走廊的规划起着制约作用，并出现了很多显著的设计电力线路路径问题：（1）很多电力线路路径设计时受已有及规划设施的影响和走廊的制约存在绕远的状况，造成了很大程度上的电能浪费和线路本身的投资增加。

（2）电力线路网络结构缺乏科学性，很多地方只是简单进行线路规划，但新老电力线路更替时打乱了线路规划，造成电力线路网络结构太复杂，管理难度随之提高。

（3）电力线路设计人员在设计电力线路中，没有实地深入考查有关条件，造成电力线路设计流程太简单，对影响因素没有考虑周全，如没有对当地地质与气候情况对布设线路带来的影响进行综合分析和考虑。

在接受任务之后，就需要严格考查沿途地貌地形，尤其应充分结合电力系统的整体供电规划，不但考虑当前供电需求，还要兼顾远期线路改造接入的可能性和便利性。

电力线路路径设计中存在的上述问题，制约着配电网整体配电能力的提高，需要妥善解决。

2电力线路设计路径选择基本原则一般来说，输电线路在路径的选择上受到两个因素的制约，其中第一个因素是技术方面的因素，第二个因素是经济方面的因素，换句话说就是完成线路的路径选择所需要最少的成本。

电力线路设计中线路路径选择发布时间：2023-01-05T09:02:08.047Z 来源：《福光技术》2022年24期作者：林周宁[导读] 线路选择中应遵循以下几点原则：第一，综合分析所选线路的运行、施工、交通条件、地质条件等各方面有关因素。

统筹兼顾，全面安排。

确保线路具备经济型，且线路选择合理、安全。

广东电网有限责任公司雷州唐家供电所广东省湛江市雷州市 524200摘要：电力线路的路径选择直接关系到电能传送的质量以及效率，同时对电网的整体稳定运行也有一定的影响。

因此本文将重点就电力线路设计中线路路径选择展开探讨。

关键词：电力线路设计；线路路径；选择1电力线路设计中线路路径选择的原则线路选择中应遵循以下几点原则：第一，综合分析所选线路的运行、施工、交通条件、地质条件等各方面有关因素。

统筹兼顾，全面安排。

确保线路具备经济型，且线路选择合理、安全。

第二，尽量远离军事设施以及军事周围的防护范围，减少线路对军事设施造成的影响。

第三，避免居民区、施工场地、房屋密集区域、经济开发区等区域，减少人为因素对线路带来的破坏与影响。

第四，避开一级、二级电信线路、广播电台、电视公共设施，以及其防护范围，确保线路之间无影响，并为电力线路提供安全的环境。

第五，避免重冰区、地质条件较差、高大山岭等地区，以优质地段为优选路线。

第六，避开矿区、自然保护区、经济林、生态公园等地区，避免对山林砍伐等行为。

2电力线路设计中线路路径选择电力线路采集选线有两种基本类型：野外采集选线和专业地图采集。

在电力工程线路建设选线设计过程中，需要分析和了解电力建设线路的实际情况，进而对电力线路设计进行有效的施工规划和设计。

相关技术人员通常需要及时到施工现场进行现场跟踪调查，收集有效的凭证资料，根据公司现有的施工管理技术和具体的经济使用能力，选择最合适的施工方案，报有关部门批准，批准后进行下一步工作。

2.1地图选线地图精确选线技术是我国电力运输线路运行路径规划设计的重要组成部分。

电力工程线路设计分析在经济进展的带动下，人们的生活水平不断提高，对于电力的需求不断增加，也使得电力工程工程的质量受到了日益广泛的关注。

电力线路包括了输电线路和配电线路，在对其进展设计时，不仅需要考虑线路的输配电质量，同时还必需确保线路运行的稳定和安全，削减工程对于周边环境的影响。

因此，从实际状况动身，对电力工程线路进展优化设计，是特别必要的。

1、电力工程线路的优化选择通常状况下，在电力工程线路设计中，优化设计中首先需要考虑的，就是工程的本钱投入问题。

在本钱确定的前提下，对路径方案进展选择，在保证线路经济性的同时，确保其符合区域规划设计的需求，是电力工程线路优化设计的关键所在。

1.1线路路径选择电力工程线路路径的选择，直接关系着输电距离，关系着线路的运行本钱，同时关系着电力工程的整体造价。

对于设计人员而言，在对电力工程线路路径进展选择时，需要充分考虑各方面的因素，在不增加本钱、不影响工期的根底上，尽可能选择直线，避开弯曲线路，通过对区域电力用户的统计分析，选择几何中心线路，将线路与电力用户之间的平均距离掌握到最短，同时避开电力工程施工对于植被、水源的破坏。

对于线路中的不同地形和障碍，应当尽可能对各方面的条件进展平衡，通过相应的比照分析，选择最优化的线路。

不仅如此，在线路开工前，应当对沿线居民进展走访，了解其需求，听取群众的意见，将其整理成相应的材料，对施工进展指导。

1.2导地线选择在电力线路工程中，导地线的本钱是由线路型号、导线分裂数、线路长度以及敷设方式等打算的。

导线的质量直接影响了输配电质量以及线路的使用寿命，而不同区域的气候条件则直接影响了线路型号的选择。

在线路设计中，应当依据导线的型号，对地线的型号进展确定，结合工程本钱，对整条线路进展预算编制。

电力线路工程设计中，不仅要着眼于现阶段的实际需求，还必需对导线需要担当的负荷进展猜测和评估，结合区域经济的进展状况，预留出相应的负荷，以削减线路的改造和重建。

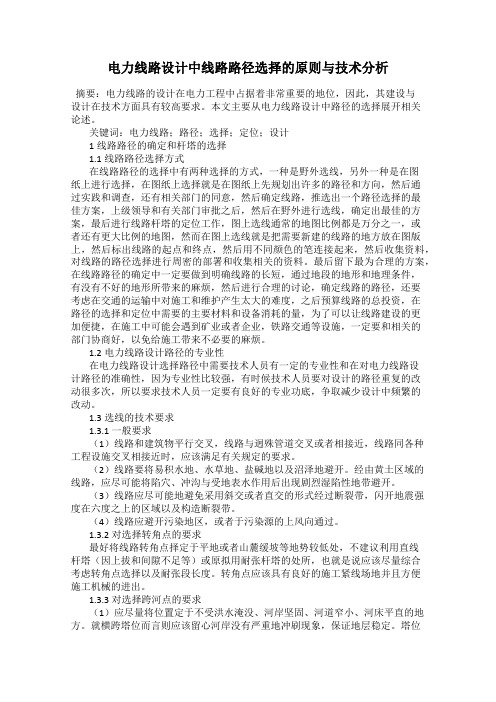

电力线路设计中线路路径选择的原则与技术分析摘要：电力线路的设计在电力工程中占据着非常重要的地位，因此，其建设与设计在技术方面具有较高要求。

本文主要从电力线路设计中路径的选择展开相关论述。

关键词：电力线路；路径；选择；定位；设计1线路路径的确定和杆塔的选择1.1线路路径选择方式在线路路径的选择中有两种选择的方式，一种是野外选线，另外一种是在图纸上进行选择，在图纸上选择就是在图纸上先规划出许多的路径和方向，然后通过实践和调查，还有相关部门的同意，然后确定线路，推选出一个路径选择的最佳方案，上级领导和有关部门审批之后，然后在野外进行选线，确定出最佳的方案，最后进行线路杆塔的定位工作，图上选线通常的地图比例都是万分之一，或者还有更大比例的地图，然而在图上选线就是把需要新建的线路的地方放在图版上，然后标出线路的起点和终点，然后用不同颜色的笔连接起来，然后收集资料，对线路的路径选择进行周密的部署和收集相关的资料。

最后留下最为合理的方案，在线路路径的确定中一定要做到明确线路的长短，通过地段的地形和地理条件，有没有不好的地形所带来的麻烦，然后进行合理的讨论，确定线路的路径，还要考虑在交通的运输中对施工和维护产生太大的难度，之后预算线路的总投资，在路径的选择和定位中需要的主要材料和设备消耗的量，为了可以让线路建设的更加便捷，在施工中可能会遇到矿业或者企业，铁路交通等设施，一定要和相关的部门协商好，以免给施工带来不必要的麻烦。

1.2电力线路设计路径的专业性在电力线路设计选择路径中需要技术人员有一定的专业性和在对电力线路设计路径的准确性，因为专业性比较强，有时候技术人员要对设计的路径重复的改动很多次，所以要求技术人员一定要有良好的专业功底，争取减少设计中频繁的改动。

1.3选线的技术要求1.3.1 一般要求（1）线路和建筑物平行交叉，线路与迥殊管道交叉或者相接近，线路同各种工程设施交叉相接近时，应该满足有关规定的要求。

电力线路设计中线路路径选择问题及措施分析发布时间：2021-04-28T08:33:38.092Z 来源：《河南电力》2021年1期作者：李世清[导读] 随着我国互联网技术和科学技术的发展，跨区域、长距离输电线路也在不断完善。

（中国能源建设集团黑龙江省电力设计院有限公司黑龙江省哈尔滨市 150078）摘要：随着我国社会经济的快速发展，人们的生活水平逐步提高。

电能成为了推动社会进步的重要能源，在电力线路设计中线路路径的选择尤为重要，但是在具体实践中会存在一些问题，严重影响了电力企业的发展，甚至会对电力网络的稳定性造成阻碍，基于此，本文针对当前电力线路设计的重要性进行分析，探讨了电力线路选线的措施，以供业内人士参考。

关键词：电力线路设计；线路路径；选择引言：随着我国互联网技术和科学技术的发展，跨区域、长距离输电线路也在不断完善。

我国东部地区和长三角地区电力资源相对匮乏。

目前输电线路建设已完成，特高压交直流工程建设已在施工中逐步完善。

所以，电力线路建设需要合理的电力线设计。

设计人员应采用先进的设计技术，保证长距离导线传输的合理性和科学性。

数字测绘技术可以在电力线设计中起到很好的辅助作用，可以保证电力线施工的质量和导线传输的稳定性。

1.电力线路设计中路径选择存在的问题1.1前期准备不足目前导致供电不畅的原因有两个：线路设计和施工中存在的问题，如果在电力线路设计中，没有对工程现场进行仔细的审查和调研，也没有做好相应的准备，这对电力路径的选择是非常不利的，可能会对今后的建设埋下隐患。

不同的地区有不同的设计要求，在电力线路的选择阶段中，主要问题是未进行有效的现场调查，也没有对设计结合实际情况的变化，这可能会导致产生错误的数据，如果没有操作按照校准测量的具体规范，它也会导致问题的路线选择的问题[1]。

1.2杆塔定位上的问题在对野外电力线路的选线中，输电塔的位置对输电线路的设计至关重要。

一般来说，每个区域对于室外杆塔都有明确的定位方法。

电力线路设计路径选择及定位摘要：现阶段来说，电能的输送与发展对我国的经济的发展以及行业的生产来说有着重要的作用，电网是其他行业工作的基础，因此，电力线路的设计是非常重要的。

对于电力线路来说，包括线路杆塔、导线、绝缘子以及接地装置等，在线路设计过程需要考虑到不同装置的性能，以及对不同线路的使用情况进行选择，基于此，本文将对电力线路设计路径选择及定位进行分析。

关键词：电力线路；设计路径；选择及定位1 电力线路设计路径选择的原则在电力线路设计中，路径选择与杆塔定位是其重要环节，而且是一项具有很强政策性、技术性以及实践性的工作。

一般情况下，线路路径选择工作具体分为野外选线与图上选线两种。

其中图上选线就是先设计出几个路径方案，然后再去野外勘察及资料收集，作技术经济的比较与分析，在获得相关部门同意并进行协议的签订后，最终确定路径方案。

将路径方案向上级审批后，可以作野外选线，将最终线路路径确定下来，进行杆塔定位与线路终勘等相关工作。

电力线路设计是电力系统中的重要环节，与国家电网的发展和输电供电系统有着重要的影响，在设计过程中，需要结合具体的环境，进行综合考虑，从而减少线路过程中电能的损耗。

2 电力线路设计路径选择及定位现状2.1 前期准备不足现阶段造成供电不流畅可能包括两方面的原因，线路设计以及施工中存在的问题，在电力线路设计中，路径选择是其中的重点内容，如果没有前期对工程现场以及供电目的进行仔细的调研，没有做好相应的准备工作，这对路径选择来说是非常不利的，很有可能造成后期施工上的麻烦。

2.2 方案设计中的问题对于路径选择来说，方案设计中存在的主要问题就是没有从成本、质量以及原则等综合方面来进行综合的考虑，对于一些电力线路来说，可以选择一些更优化的方案，现阶段在方案设计过程中，没有从施工角度来思考问题，尤其是对后期维护工作来说都有一定的不方便。

2.3 杆塔定位上的问题在野外的路径选择中，杆塔的位置对于电力线路设计是非常重要的，一般来说，每个地区对于室外的杆塔都有着明确的定位方式，根据它与电网主站之间的距离进行具体的规划，特别是对于一些环境恶劣的地区来说，可能杆塔不能按照预先的规划进行施工，这也是路径选择中存在的主要问题。

科技的不断的进步以及经济全球化发展，不仅大大的推动了社会进步，同时还为供电输电系统带来了新的挑战，这一挑战就是人们对电力的需求的增加。

这就需要电力系统不断地加大供电量。

电力系统为了加大供电量可以有两个方面的措施，一方面可以从供电设备以及供电企业管理入手；另一方面可以在电力线路设计上下文章。

合理恰当的选择输电的线路不仅能降低输电过程中的损耗，还可以减少资金的投入。

电力线路设计中路径的选择1、路径选择的重要性我国地域辽阔人口众多，因此就现在为止所建成的电力线路也很多。

但是从这些输电线路中我们可以发现，许多的线路在路径的选择上有着很大的缺陷，这些缺陷降低了输电的效率，损坏了大量的输电设备。

因此在实际的电力线路的选择中选择合理的线路路径至关重要。

2、线路路径上的选线所谓的线路路径的选择，在一般的情况下要分为两步，首先是在图上选线操作其次是野外选线。

图上选线就是通过对要架设地域的实际环境和地质情况等方面的深入的调查和勘探，将收集的资料进行汇总分析，初步的拟定出多个路径设计方案，并对这些方案进行技术上的对比以及模拟操作。

再经得相关单位以及相关人员的同意后选着出一个更为合理的图上选线方案。

以上的选线在获得批准后还要进行野外的选线，来确定最终的线路路径。

（1）图上选线图上选线就是把要设计线路地域的地形地貌画在画板上，这一地形地貌图与实际的比例一般是1:5000、1:10000或者是更大的比例。

我们在图上选线时要先将输电线路的起止位置在画板上标识出来，然后根据地形地貌将一切可能的路径绘制在画板上，这样就形成了多个不同的路径方案。

然后通过收集到的该地域的相关的资料，对这些路径进行比较分析，确定出几个比较优秀的路径方案。

最后根据野外勘探，最终确定出最优的路径。

图上选线后在对路径进行比较时，其具体的方法以及具体的内容主要包括以下几个方面：①电力线路工程中首先要考虑的是工程的投资，路径线路的长短关乎着架设线缆的长短，因此对路径方案进行比较时必须要考虑线路的长短；②因为架设线路时，当地的地质情况会影响输电的稳定以及安全，因此在比较路径方案时，务必要考虑架设线路地段地形地貌和地势以及不良地形情况对输电的影响；③电力线路施工中，建材的运输以及后期对线路的维护都会用到必要的交通工具，因此在对路径方案进行选择时也要将地段是否利于运输考虑在内；④杆型选择；⑤不同的材料所用的资金投入不同，因此在对路径的选择中，要考虑线路的主要材料的投资。

电力线路设计中线路路径选择问题及措施分析摘要：在进行电力线路设计工作的过程中，需要高度重视有关问题，线路路径的选择属于其中的主要问题之一。

不论是电力系统的建设成本，还是电力网络布局结构质量，均会直接受到线路路径选择情况的影响，因此，在设计电力线路的过程中，需要进一步强化线路路径的选择工作，这样能够对电力行业的可持续稳定和谐发展起到良好的推动作用。

文章依据我国电力线路设计中线路路径选择的具体情况，分析了电力线路设计中线路路径的选择，并制定了电力线路设计中线路路径选择措施，旨在为相关研究工作提供一定的理论参考。

关键词：线路路径选择；电力线路设计；措施关于电力线路设计工作方面，其中的主要环节之一就是线路路径的选择，这对施工工作人员技术水平所提出的要求比较高。

除此之外，在开始电力线路设计工作前，应当认真勘查附近的环境与地形，在此前提条件下，出台线路设计方案，全面保证该方案的有效性。

在明确电力线路设计中线路路径之后，还应当进一步强化杆塔定位的管控工作，以此来实现电力线路设计中线路路径总体造价成本的节约，增强电力线路运行的平稳性。

一、电力线路设计中线路路径的选择（一）架空电力线路路径在电力线路的设计工作中，最为普遍的方式之一就是架空电力线路。

在进行线路路径选择工作时，需要高效控制和其他设施交叉情况的出现。

面对架空电力线路与其他架空线路出现交叉的情况下，不可以在被跨越线路的杆塔顶部位置处确定交叉点。

倘若仓库区域存储有易燃、易爆的物品，则不可以出现架空电力线路跨越的情况。

在开展架空电力线路路径选择活动的过程中，还应当高度重视其与危险性生产厂房、库房及易燃、易爆液气体储罐的防火间距，具体间隔距离应当与国家有关标准的要求和规定相符合。

在进行架空电力线路路径选择工作时，应当避免对线路安全运行造成影响的其他区域，比如：冲刷地带、原始森林区、洼地等。

（二）住宅区线路路径在选择住宅地区陷入路径的过程中，着手有关工作之前，工作人员应当请示当地有关职能部门，并获取职能部门的审核批准，最大限度控制已有住宅房屋或其他即成建筑物拆除情况的出现，之后，针对有关技术信息开展相关的对比活动，对能够科学避开房屋建筑的路径作出选择。
