CAD 模具设计流程

模具设计流程一、需求收集和分析模具设计流程的第一步是需求收集和分析。

在这个阶段，设计师需要与客户进行沟通，了解客户的需求和要求。

设计师需要了解模具的功能、尺寸、材料以及使用环境等信息。

同时，设计师还需要对已有的产品进行分析，了解产品的结构和特点，为模具设计提供参考。

二、概念设计在需求分析的基础上，设计师开始进行概念设计。

概念设计是指根据需求和要求，提出多种方案并进行评估和比较。

设计师可以使用手绘草图、三维建模软件等工具来表达设计思路。

在这个阶段，设计师需要考虑模具的结构、形状、功能等方面的问题，并进行初步的尺寸和材料选择。

三、详细设计在概念设计确定后，设计师开始进行详细设计。

详细设计是指对概念设计进行细化，确定模具的具体尺寸、结构和工艺等。

在这个阶段，设计师需要考虑模具的分型面、冷却系统、脱模方式等问题，并进行详细的尺寸设计和工艺规划。

设计师可以使用CAD、CAM 等工具进行设计和分析，确保设计的可行性和合理性。

四、制造和加工在详细设计完成后，设计师将开始进行模具的制造和加工。

制造和加工是模具设计流程中最关键的环节之一。

设计师需要与模具制造厂商进行沟通，确定制造工艺和加工方法。

制造过程中，设计师需要进行质量控制，确保模具的精度和质量。

五、模具试产和调试模具制造完成后，设计师将进行模具的试产和调试。

试产和调试是为了验证模具的设计是否符合要求，是否满足产品的生产需求。

设计师需要与生产部门进行协作，进行模具的试产和调试，解决可能出现的问题。

通过试产和调试，设计师可以对模具进行进一步的优化和改进，提高模具的效率和稳定性。

六、模具验收和交付模具试产和调试完成后，设计师将进行模具的验收和交付。

设计师需要与客户进行沟通，进行模具的验收和确认。

设计师需要确保模具达到客户的要求和标准，并进行必要的修改和调整。

同时，设计师还需要向客户提供模具的使用说明书和维护保养指南，确保客户能够正确使用和维护模具。

七、模具维护和改进模具交付后，设计师的工作并没有结束。

1-1模具CAD/CAM的基本概念模具CAD/CAM现阶段应该指广义的计算机技术在模具设计与制造中的应用，一般包括计算机辅助设计[CAD]、计算机辅助工程分析[CAE]、计算机辅助制造[CAM]、计算机辅助工艺过程设计[CAPP]、产品数据管理系统[PDM]等内容。

计算机辅助工程分析是以现代计算力学为基础，以计算机仿真为手段的工程分析技术，对未来模具的工作状态和运行行为进行模拟，从而及早发现设计缺陷，是实现模具优化的主要支持模块。

计算机辅助工艺过程设计是指根据产品设计阶段给出的信息，人机交互或自动地完成产品加工方法的选择和工艺过程的设计。

产品数据管理系统是以软件、计算机网络、数据库、分布式计算等技术为基础，以产品为核心，实现对产品相关的数据、过程、资源的一体化集成管理的技术。

1-2模具CAD/CAM系统的组成一个完善的CAD/CAM系统应具有的7大功能：快速数字计算及图形处理功能、几何建模功能、处理数控加工信息功能、大量数据和知识的存储及快速检索与操作功能、人机交互通信功能、输入和输出信息及图形功能、工程分析功能等。

模具CAD/CAM系统的运行环境由硬件、软件和人三大部分组成。

硬件主要包括计算机及其外围设备，广义上讲硬件还包括用于数控加工的机械设备和机床等。

硬件是CAD/CAM系统运行的基础。

软件是CAD/CAM系统的核心，包括系统软件、支撑软件和应用软件等。

模具CAD/CAM系统的硬件主要由计算机主机、外存储器、输入设备、输出设备、网络设备和自动化生产装备等组成。

由专门的输入及输出设备来处理图形的交互输入与输出问题，是CAD/CAM系统与一般计算机系统的明显区别。

根据CAD/CAM系统的运行环境，所用计算机的类型、规模和性能等级，可归纳为主机系统、小型成套系统、分布式工程工作站系统和微型机系统四种配置形式。

主机是CAD/CAM系统的硬件核心，主要由中央处理器[CPU]和内存储器[简称内存]组成。

使用CAD软件进行模具设计的方法CAD（Computer-Aided Design，计算机辅助设计）软件在现代的工业设计中扮演着至关重要的角色，尤其在模具设计领域。

模具设计师利用CAD软件可以快速、精确地创建、修改和分析模具设计。

本文将介绍使用CAD软件进行模具设计的一般方法和一些常用的技巧。

第一步是创建模具的基本几何形状。

在CAD软件中，可以选择不同的建模工具，例如绘制直线、圆弧、矩形等基本几何图形和各种曲线。

通过组合这些基本图形，可以建立起模具的整体结构。

在创建模具时，可以根据具体需求使用不同的建模工具，比如利用矩形工具创建模具的外形区域，然后使用圆弧工具添加模具的圆角。

第二步是添加细节和特征。

在模具设计中，细节和特征非常重要，因为它们可以直接影响产品的质量和性能。

通过使用CAD软件中的修剪、切割、移动和旋转等工具，可以在模具的基本几何形状上添加挤压、凹陷、孔和倒角等特征。

在这一步中，设计师需要根据产品的需求和要求，灵活运用CAD工具，以满足模具的功能和美观。

第三步是进行模具设计的分析和优化。

CAD软件提供了一些分析工具，如尺寸和形状检查、干涉检查等。

通过使用这些工具，设计师可以快速检查模具的尺寸是否符合要求，模具的各个零件是否干涉，并对设计进行必要的调整和优化。

例如，检查模具的强度和刚度，以确保其可以承受生产过程中产生的压力和重载。

第四步是生成模具的详细图纸和文件。

在模具设计中，详细图纸是与模具制造相关的关键文档。

CAD软件可以快速生成准确的图纸和文件，包括模具的三维视图、剖视图、尺寸和标注等。

这些图纸和文件将成为模具制造的重要依据，确保制造过程的准确性和可靠性。

除了上述的一般方法外，CAD软件还提供了一些高级工具和技巧，可以帮助设计师更高效地进行模具设计。

例如，使用参数化建模功能，可以通过调整参数的数值来实时改变模具的尺寸和形状。

这可以极大地提高设计的灵活性和效率。

此外，CAD软件还支持模具的装配设计和模拟仿真，通过模拟真实的生产环境和操作流程，可以更好地评估模具的性能，并预测潜在的问题和风险。

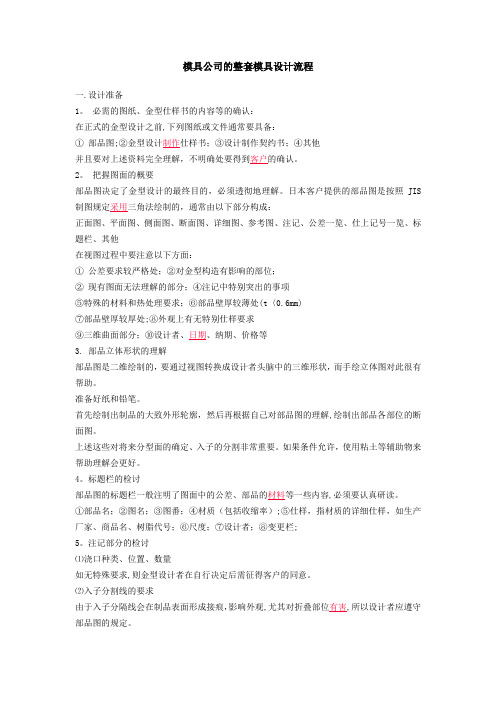

模具公司的整套模具设计流程一.设计准备1。

必需的图纸、金型仕样书的内容等的确认：在正式的金型设计之前,下列图纸或文件通常要具备：① 部品图;②金型设计制作仕样书；③设计制作契约书；④其他并且要对上述资料完全理解，不明确处要得到客户的确认。

2。

把握图面的概要部品图决定了金型设计的最终目的，必须透彻地理解。

日本客户提供的部品图是按照JIS 制图规定采用三角法绘制的，通常由以下部分构成：正面图、平面图、侧面图、断面图、详细图、参考图、注记、公差一览、仕上记号一览、标题栏、其他在视图过程中要注意以下方面：① 公差要求较严格处；②对金型构造有影响的部位；② 现有图面无法理解的部分；④注记中特别突出的事项⑤特殊的材料和热处理要求；⑥部品壁厚较薄处(t〈0.6mm)⑦部品壁厚较厚处;⑧外观上有无特别仕样要求⑨三维曲面部分；⑩设计者、日期、纳期、价格等3. 部品立体形状的理解部品图是二维绘制的，要通过视图转换成设计者头脑中的三维形状，而手绘立体图对此很有帮助。

准备好纸和铅笔。

首先绘制出制品的大致外形轮廓，然后再根据自己对部品图的理解,绘制出部品各部位的断面图。

上述这些对将来分型面的确定、入子的分割非常重要。

如果条件允许，使用粘土等辅助物来帮助理解会更好。

4。

标题栏的检讨部品图的标题栏一般注明了图面中的公差、部品的材料等一些内容,必须要认真研读。

①部品名；②图名；③图番；④材质（包括收缩率）;⑤仕样，指材质的详细仕样，如生产厂家、商品名、树脂代号；⑥尺度；⑦设计者；⑧变更栏;5。

注记部分的检讨⑴浇口种类、位置、数量如无特殊要求,则金型设计者在自行决定后需征得客户的同意。

⑵入子分割线的要求由于入子分隔线会在制品表面形成接痕，影响外观,尤其对折叠部位有害,所以设计者应遵守部品图的规定。

⑶成型品表面划伤等缺陷的规定金型设计者应避免可能发生上述缺陷的金型结构设计.⑷未注公差的要求。

⑸成型品形状及尺寸上的变更需征得客户的同意，作为金型设计者来说，不可自行决断。

cad模具设计教程CAD模具设计教程CAD（计算机辅助设计）技术在现代工业设计中起着重要的作用。

它可以帮助工程师们更高效地设计出各种复杂的模具，提高生产效率和产品质量。

本文将为大家介绍一些CAD模具设计的基础知识和技巧。

一、CAD模具设计的基础知识1.了解模具的类型和结构首先，我们需要了解不同类型的模具及其结构。

常见的模具包括冲压模具、注塑模具、压铸模具等。

每种模具都有其独特的设计要求和特点，因此在进行CAD设计之前，要先了解所设计模具的工作原理和结构。

2.学习CAD软件的基本操作CAD软件是进行模具设计的工具，掌握基本的CAD软件操作是非常重要的。

尽管文章中不能提供具体的软件名字，但是你可以选择适合自己的CAD软件进行学习和实践。

通过学习软件的基本操作，包括绘制、编辑、图层管理等功能，可以更好地应用CAD软件进行模具设计。

二、CAD模具设计的技巧1.合理运用曲线和实体建模技术在进行CAD模具设计时，曲线和实体建模技术是非常常用的技术。

曲线建模可以用来绘制模具的外形轮廓，而实体建模则可以将曲线转换为三维实体，更好地呈现出模具的空间结构。

合理运用这两种技术可以使模具的设计更加精准和美观。

2.考虑模具的工艺性和可行性在进行CAD模具设计时，要考虑模具的工艺性和可行性。

首先，要考虑模具的制造工艺和所需材料。

不同的模具制造工艺会对CAD设计造成影响，因此要在设计之前对制造工艺有一定的了解。

另外，模具的可行性也是需要考虑的因素，包括模具的开模次数、使用寿命等。

只有考虑到这些因素，才能设计出更加实用和高效的模具。

3.注意模具的通用性和标准化在CAD模具设计中，通用性和标准化也是需要考虑的因素。

通用性指的是模具的适用范围，如果设计的模具可以适用于多种产品，可以有效提高设计的效率和生产的灵活性。

标准化则是为了方便模具的制造和使用，减少设计和制造的成本。

因此，在进行CAD模具设计时，要尽量考虑到模具的通用性和标准化要求。

模具设计流程模具设计是指根据产品的外形、尺寸、结构和工艺要求，使用CAD（计算机辅助设计）软件对模具进行设计并制作模具的过程。

模具的设计流程一般包括以下几个步骤：1. 产品设计评审：根据产品设计要求和规格书，评审产品的设计方案，确定产品尺寸、形状和特殊要求。

2. 模具设计方案确定：根据评审结果，确定模具的设计方案，包括模具的结构形式、零件材料、加工工艺等。

3. 零件图纸设计：根据产品的外形和尺寸要求，使用CAD软件绘制模具的零件图纸，包括模具底板、上板、滑块、顶针等零件。

4. 零件图纸审核：设计完成后，需要进行零件图纸的审核，主要是检查图纸的准确性、完整性和可加工性，确保零件图纸可以正确的制造出来。

5. 模具装配图纸设计：根据零件图纸进行模具的装配图纸设计，将各个零件进行组装，并确定各个零件的相对位置和结合方式。

6. 模具装配图纸审核：设计完成后，进行模具装配图纸的审核，确保模具装配顺序和方式正确。

7. 模具加工工艺设计：根据模具的结构和要求，确定模具的加工工艺，包括材料的选择、切削参数和机床加工路线等。

8. 模具加工：按照工艺步骤进行模具的加工，包括粗加工、精加工、组装和调试等环节。

9. 模具试产：制作完成后，进行模具的试产，通过生产工艺和产品工艺试模，检验模具的性能和精度。

10. 模具调试：根据试产过程中出现的问题，对模具进行调整和修正，以提高模具的性能和稳定性。

11. 模具验收：经过调试和修正后，对模具进行全面的验收，检验模具的外观、尺寸和使用效果，确保模具符合设计要求。

12. 模具投产：经过验收合格的模具，进行批量生产，供产品制造使用。

总而言之，模具设计流程包括产品设计评审、模具设计方案确定、零件图纸设计、零件图纸审核、模具装配图纸设计、模具装配图纸审核、模具加工工艺设计、模具加工、模具试产、模具调试、模具验收和模具投产等步骤，通过这些步骤保证模具的设计和制造质量，并满足产品的需求。

模具制作的工艺流程模具制作工艺流程模具制作是工业生产中必不可少的环节之一，它是现代工业产品制造的基础和关键环节。

下面将详细介绍模具制作的工艺流程。

一、模具设计模具制作的第一步是进行模具的设计。

根据客户提供的产品图纸和要求，模具设计师会使用CAD、UG、ProE等软件进行三维模型的建立和设计。

这一步是确定模具的结构和尺寸，以及模具所需材料的选择。

二、模具加工在模具设计完成后，需要进行模具的加工。

首先是进行钢材的选择和准备，根据模具设计的要求选取合适的材料，通常常用的材料有P20钢、45#钢、718H钢等。

接下来是进行铣床加工、车床加工、电火花加工等一系列的加工工艺，将钢材加工成所需的模具零件。

这一步需要高精度的机械设备以及熟练的技术工人。

三、模具组装模具加工完成后，需要进行模具的组装。

将各个零部件进行装配，并进行调整、校正，确保模具的精度和质量。

这一步需要对模具零部件的加工精度要求非常高，以确保模具的使用寿命和生产效率。

四、模具调试完成模具组装后，需要进行模具的调试。

通过在注塑机上进行模具安装和调试，检查模具的运行情况和产品的质量。

在这个过程中，需要调整模具的工艺参数，如温度、压力、速度等，以获得最佳的生产效果。

五、模具试产调试完成后，进行模具试产。

在试产过程中，进行模具的性能测试，检查产品的尺寸、表面质量、强度等指标，确保模具能够满足生产需要。

同时，对模具进行调整和改进，以提高模具的使用寿命和生产效率。

六、模具维护模具试产合格后，需要进行模具的维护。

定期对模具进行清洁、润滑和保养，以延长模具的使用寿命。

同时，定期检查模具的磨损情况，对损坏或磨损的零部件进行更换，确保模具的正常运行。

模具制作是一个复杂而具有挑战性的过程，需要高精度的设备和专业的技术工人。

只有通过严格的工艺流程和质量控制，才能生产出高质量的模具，为工业生产提供稳定可靠的支持。

cad模具设计教程CAD（计算机辅助设计）模具设计教程是一个广泛应用于工程领域的工具。

它可以帮助工程师们在设计和制造过程中提高效率，并减少错误和不必要的成本。

在进行CAD模具设计之前，首先需要了解模具的基本概念和设计原理。

模具是一种用于制造其他产品的工具，通常由多个部件组成，包括模具底板、模具芯、导向柱、导向套等。

模具设计的目标是确保产品的精度和一致性，并确保能够满足生产需求。

接下来，我们将介绍一些CAD模具设计的关键步骤：1. 确定设计需求：在进行模具设计之前，需要明确设计需求，包括产品尺寸、材料要求、生产数量等。

这可以帮助确定合适的模具类型和规格。

2. 创建零件模型：使用CAD软件，可以创建零件的3D模型。

这可以通过从头开始绘制模型或导入现有模型来完成。

确保模型的准确度和一致性非常重要。

3. 组装模型：将不同的零件模型组装在一起，形成整个模具的3D模型。

在组装过程中，需要确保零件的正确配合，以确保模具能够正常工作。

4. 添加特征和细节：为模具添加必要的特征和细节，如冷却孔、导向槽、拉手等。

这些特征可以增强模具的功能，并提高生产效率。

5. 进行材料和加工选择：根据模具的设计和使用需求，选择适当的材料和加工方法。

考虑到材料的强度、耐磨性和成本等因素是非常重要的。

6. 进行模拟和分析：使用CAD软件的模拟和分析工具，可以对模具的设计进行验证和优化。

这包括模具的强度分析、注塑成形模拟等。

7. 生成制造图纸：完成模具设计后，需要生成相应的制造图纸，包括零件图、装配图和加工图。

这些图纸将用于模具的制造和装配。

8. 检查设计和修改：进行设计检查和修改，以确保模具的设计满足所有要求。

这可以包括尺寸检查、特征完整性检查等。

9. 制造和装配模具：根据制造图纸，制造模具的各个部件，并进行装配。

确保所有组件和零件的配合和精度。

10. 进行测试和调整：完成模具的制造和装配后，进行测试和调整，以确保模具的运行正常，并满足产品的要求。

注塑模具CAD/CAE/CAM技术概述B08310110 马建中08机制（1）班1、引言塑料工业近20年来发展十分迅速，早在十多年前塑料的年产量按体积计算已经超过钢铁和有色金属年产量的总和，塑料制品在汽车、机电、仪表、航天航空等国家支柱产业及与人民日常生活相关的各个领域中得到了广泛地应用。

相应地，塑料模具在整个模具行业占有很重要的地位。

根据国内外模具市场的发展状况，有关专家预测，未来我国的模具业经过行业调整后，塑料模具的比例将不断增大。

近年来，塑料模具的设计与制造技术得到很快发展，特别是计算机技术的飞速发展及其在塑料模设计与制造中的应用，彻底改变了传统的模具设计与制造方式，使塑料模技术得到了飞跃性的发展。

在现代塑料模具设计与制造中，CAD是利用计算机对模具进行几何设计、实体建模、绘图等；CAE是利用计算机进行数值模拟分析计算进而评估和分析模型，从而对模具模型进行优化；CAM指设计的模具模型在经过CAE评估分析及优化后，最终进行加工刀具轨迹生成与仿真，产生数控加工代码，从而控制数控机床进行加工。

现代塑料模具设计的思路是设计者在电脑上直接建立产品的三维模型，并根据模型进行模具结构设计、分析及优化，再根据模具结构设计三维模型进行NC编程，从而加工出模具。

这种方法使产品模型设计、模具结构设计、模具结构分析、工艺设计及加工编程都以3D数据为基础，实现数据共享，不仅能大幅度提高设计效率，且能保证质量，降低成本。

下面主要介绍CAD／CAE／CAM技术在现代塑料模中的应用及发展。

2、模具CAD/CAE/CAM技术的发展历程与现状模具CAD/CAE/CAM技术具体就是模具设计人员和组织模具产品制造的工艺设计人员在CAD/CAE/CAM系统的辅助下，根据模具的设计和制造程序进行设计和制造的一项新技术。

目前，模具CAD/CAE/CAM技术发展很快，广泛的应用于模具生产企业。

采用模具CAD/CAE/CAM 技术是模具生产革命化的措施，也是模具技术发展的一个显著特点。

t0和t1、t2模具流程t0模具流程模具是一种用于制造各种零部件或产品的工具。

在工业生产中，模具起着至关重要的作用。

模具的制造流程包括设计、加工、组装和调试等多个环节。

模具的设计是整个流程的关键。

设计师需要根据产品的要求和使用环境，确定模具的形状、尺寸和材料等。

设计师使用计算机辅助设计（CAD）软件进行三维建模，并进行模流分析、强度分析等工作，以确保模具的质量和可靠性。

设计完成后，就进入了模具的加工阶段。

加工过程通常包括数控加工、电火花加工、线切割等工艺。

数控加工机床可以根据设计师提供的CAD数据，自动进行切削、钻孔等加工操作，保证模具的精度和质量。

在加工的过程中，还需要进行热处理和表面处理等工艺。

热处理可以通过改变材料的组织结构，提高模具的硬度和耐磨性。

表面处理可以通过电镀、喷涂等方式，提高模具的抗腐蚀性和美观度。

加工完成后，就需要将模具的各个零部件进行组装。

组装工作需要按照设计图纸和工艺要求，将各个零部件进行精确的拼装。

在组装过程中，需要注意各个零部件之间的配合精度和紧固力度，以确保模具的正常运行。

组装完成后，需要进行模具的调试工作。

调试工作主要包括模具的安装、调整和试模等过程。

安装模具时需要注意安全操作，确保模具的稳定性和可靠性。

调整模具时需要使用专门的工具和仪器，对模具的各个零部件进行调整，以满足产品的质量要求。

试模时需要模拟实际生产过程，测试模具的性能和可靠性。

t1模具流程模具是工业生产中不可或缺的工具，广泛应用于汽车、电子、家电等各个领域。

t1模具流程是模具制造中的重要环节，包括模具设计、加工制造、装配调试和测试等多个步骤。

模具设计是t1模具流程的关键。

设计师需要根据产品的要求和使用环境，确定模具的形状、尺寸和材料等。

设计师使用计算机辅助设计（CAD）软件进行三维建模，并进行模流分析、强度分析等工作，以确保模具的质量和可靠性。

设计完成后，进入模具的加工制造阶段。

加工过程通常包括数控加工、电火花加工、线切割等工艺。
