下载文档原格式
APF-500防水卷材是一种具有冷自粘性、冷施工作业、环保性的防水卷材。
以高分子聚合物改性沥青和合成橡胶为基料、加入活性助剂，采用聚酯胎为加强层，以聚乙烯膜为表面材料，底面采用硅油防粘隔离纸膜。
适用范围：
地下室、地铁、隧道、水池、民用建筑等各部位的防水防潮工程，适用于非外露工程，铝箔面卷材用于外露工程。
产品优点：
既有优异的防水性能；
优良的耐高温性能和低温柔韧性；
防水层耐裂耐穿刺能力强；
耐紫外线耐候性优良寿命长；
极强的基层粘结性，与多种基材粘结良好，可把卷材破损引起的渗漏锁定在局部范围，有效防止窜水；
稳定性好，具有很好的耐化学腐蚀性，施工简便，压敏粘结，防水效果持久稳定。
施工方法
基层处理：基层表面达到坚实、平整、干净、干燥要求，且无尖锐凸出物，所有孔洞须用水泥砂浆补平。
用毛刷或滚刷在合格的基层上先涂一层配套基层处理剂，待其完全干燥后方可铺设APF-500自粘卷材；
按照基层形状，弹线定位，预铺并直相邻卷材，长短边搭接宽度须符合国家相关标准要求；铺设卷材时，应该向后拖动并撕去隔离纸，使自粘面与基层表面形成良好的初步粘结；
用压辊以均匀的压力充分地滚压搭接处，以确保卷材之间完全粘接，形成整体密闭和连续的效果。
参数：
注意事项
施工后的卷材，验收合格后需做保护层；
干铺法施工的基层要求平整、干燥，并用专用基层处理剂进行基层处理；
卷材铺设完成并检验合格后，应该尽快保护，使之免于暴露和物理损坏。
对于损坏部位须将破损处表面清理干净后，用APF-500自粘卷材修补，与周围搭接宽度不小于100毫米。

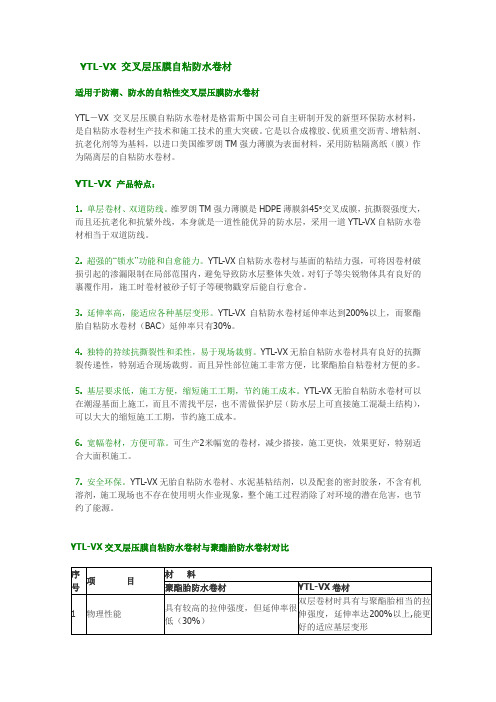

YTL-VX 交叉层压膜自粘防水卷材适用于防潮、防水的自粘性交叉层压膜防水卷材YTL－VX交叉层压膜自粘防水卷材是格雷斯中国公司自主研制开发的新型环保防水材料，是自粘防水卷材生产技术和施工技术的重大突破。
它是以合成橡胶、优质重交沥青、增粘剂、抗老化剂等为基料，以进口美国维罗朗TM强力薄膜为表面材料，采用防粘隔离纸（膜）作为隔离层的自粘防水卷材。
YTL-VX 产品特点：1. 单层卷材、双道防线。
维罗朗TM强力薄膜是HDPE薄膜斜45°交叉成膜，抗撕裂强度大，而且还抗老化和抗紫外线，本身就是一道性能优异的防水层，采用一道YTL-VX自粘防水卷材相当于双道防线。
2.超强的“锁水”功能和自愈能力。
YTL-VX自粘防水卷材与基面的粘结力强，可将因卷材破损引起的渗漏限制在局部范围内，避免导致防水层整体失效。
对钉子等尖锐物体具有良好的裹覆作用，施工时卷材被砂子钉子等硬物戳穿后能自行愈合。
3.延伸率高，能适应各种基层变形。
YTL-VX自粘防水卷材延伸率达到200%以上，而聚酯胎自粘防水卷材（BAC）延伸率只有30%。
4.独特的持续抗撕裂性和柔性，易于现场裁剪。
YTL-VX无胎自粘防水卷材具有良好的抗撕裂传递性，特别适合现场裁剪。
而且异性部位施工非常方便，比聚酯胎自粘卷材方便的多。
5.基层要求低，施工方便，缩短施工工期，节约施工成本。
YTL-VX无胎自粘防水卷材可以在潮湿基面上施工，而且不需找平层，也不需做保护层（防水层上可直接施工混凝土结构），可以大大的缩短施工工期，节约施工成本。
6.宽幅卷材，方便可靠。
可生产2米幅宽的卷材，减少搭接，施工更快，效果更好，特别适合大面积施工。
7.安全环保。
YTL-VX无胎自粘防水卷材、水泥基粘结剂，以及配套的密封胶条，不含有机溶剂，施工现场也不存在使用明火作业现象，整个施工过程消除了对环境的潜在危害，也节约了能源。
YTL-VX交叉层压膜自粘防水卷材与聚酯胎防水卷材对比序号项目材料聚酯胎防水卷材YTL-VX卷材1 物理性能具有较高的拉伸强度，但延伸率很低（30%）双层卷材时具有与聚酯胎相当的拉伸强度，延伸率达200%以上,能更好的适应基层变形2 表面平整度、搭接性能表面不平整，搭接不易形成无缝搭接，有渗漏隐患表面平整，不皱缩，搭接方便且为无缝搭接，搭接更可靠3 钉杆水密性和自愈性胎体导致其具有一定的自愈性，但效果不明显，如有小的孔洞就易性能渗漏具有优异的钉杆水密性和自愈性能，有效避免钉子等异物穿刺形成的渗漏4 异形部位施工有胎卷材偏厚、偏硬，形状不规则地方卷材不易弯折，增加施工难度，且与基层不易紧贴，易形成渗漏柔软、基层适应能力强，异形部位容易施工5 抗老化性能一般为双面粘材料，表层膜面抗老化能力差，不能暴露表面交叉叠压覆面PE膜抗老化能力强，可在户外暴露6个月以上，耐老化性能优异此外YTL-A VX卷材表面交叉叠压覆面PE膜本身就是一道优异的防水层，一层YTL-A VX防水卷材相当于双道防线。
自粘聚合物改性沥青聚酯胎防水卷材1.产品分类按卷材物理力学性能分为Ⅰ型和Ⅱ型。
2.规格幅宽：1000㎜厚度：厚度分为1.5㎜、2㎜和3㎜。
每卷面积：10㎡、15㎡。
3.相关标准3.1产品执行标准：JC898－2002《自粘聚合物改性沥青聚酯胎防水卷材》3.2设计及施工规范：GB50108—2001《地下工程防水技术规范》GB50208—2002《地下防水工程质量验收规范》GB50345—2004《屋面工程技术规范》GB50207—2002《屋面工程质量验收规范》GB50300—2001《建筑工程施工质量验收统一标准》4.与相关产品的比较与SBS改性沥青卷材相比，自粘聚酯胎卷材本身具有自粘合的功能，施工简便，容易形成全封闭的整体防水层；在材性方面，其拉力、耐热度较低，低温柔度略好。
5.选用要点5.1 I型卷材具有低温柔性好，延伸率较大等特点，但以塑料膜或细砂为覆面的卷材耐热度较低。
仅适用于一般及中档建筑屋面（有刚性保护层的）及地下防水工程。
天津本地多用I型5.2 Ⅱ型卷材拉力较I型卷材大，低温柔性更好。
适用于寒冷地区中、高档建筑屋面及地下防水工程。
5.3 单层使用时，厚度不应小于3mm；二道及二道以上设防时，屋面工程防水每层卷材厚度不应小于2mm；地下工程防水不得小于3㎜。
5.4 当用于地下工程时，应满足水蒸气透湿率≤5.7×10-9g/(㎡•s•Pa)的要求。
5.5 铝箔面卷材用于屋面防水，可直接外露使用，但应满足人工气候加速老化性能的指标要求。
5.6 聚乙烯膜和细砂面卷材用于屋面防水，需要做保护层。
5.7 1.5㎜厚自粘卷材仅用于辅助防水。

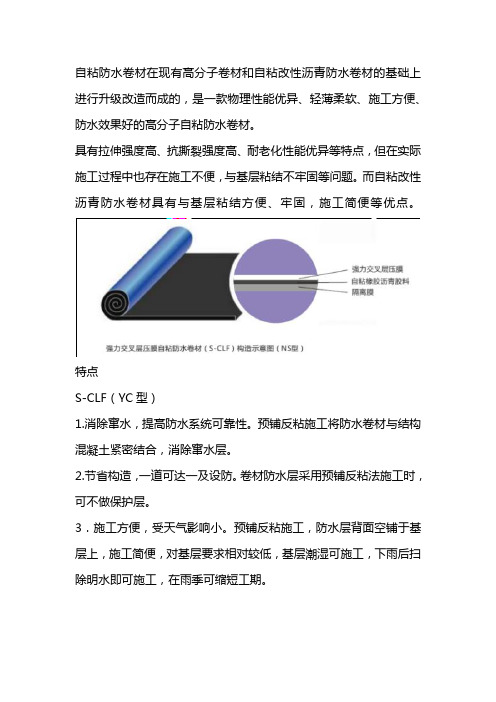

自粘防水卷材在现有高分子卷材和自粘改性沥青防水卷材的基础上进行升级改造而成的，是一款物理性能优异、轻薄柔软、施工方便、防水效果好的高分子自粘防水卷材。
具有拉伸强度高、抗撕裂强度高、耐老化性能优异等特点，但在实际施工过程中也存在施工不便，与基层粘结不牢固等问题。
而自粘改性沥青防水卷材具有与基层粘结方便、牢固，施工简便等优点。
特点
S-CLF（YC型）
1.消除窜水，提高防水系统可靠性。
预铺反粘施工将防水卷材与结构混凝土紧密结合，消除窜水层。
2.节省构造，一道可达一及设防。
卷材防水层采用预铺反粘法施工时，可不做保护层。
3．施工方便，受天气影响小。
预铺反粘施工，防水层背面空铺于基层上，施工简便，对基层要求相对较低，基层潮湿可施工，下雨后扫除明水即可施工，在雨季可缩短工期。
4.双面自粘预铺类，上表面为防粘减粘层，能有效防止钢筋绑扎过程中紫外线照射和粘脚问题；在地下室底板施工时，可与后浇混凝土反向粘结，实现“皮肤式”防水效果，且粘结牢固，长期浸泡下仍然密不可分。
S–CLF（ND/NS型）
1.S-CLF强力交叉层压膜自粘防水卷材物理性能优异，拉伸性能高，是传统无胎自粘卷材的2-3倍。
2.S-CLF强力交叉层压膜自粘防水卷材热稳定性能优异，表面为灰白色，能有效反射光线。
3.尺寸稳定性好，能有效减少折皱、翘边等情况，并且延伸率优良，能适应基层变形。
4.粘结可靠，便于检修。
卷材与结构劳固粘结，出现任何局部破坏，水都能被限定在防水层的破损处，不窜流。
5防水卷材同等物理性能条件下，卷材更轻更薄，施工方便、快捷，与基层粘结更加服帖。

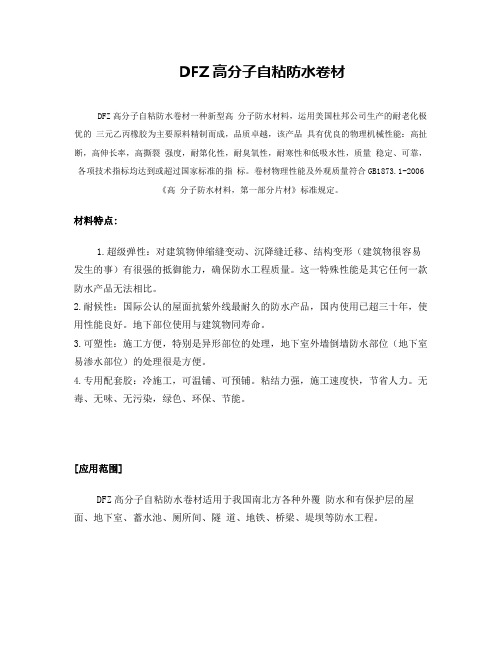

DFZ高分子自粘防水卷材DFZ高分子自粘防水卷材一种新型高分子防水材料，运用美国杜邦公司生产的耐老化极优的三元乙丙橡胶为主要原料精制而成，品质卓越，该产品具有优良的物理机械性能：高扯断，高伸长率，高撕裂强度，耐第化性，耐臭氧性，耐寒性和低吸水性，质量稳定、可靠，各项技术指标均达到或超过国家标准的指标。
卷材物理性能及外观质量符合GB1873.1-2006《高分子防水材料，第一部分片材》标准规定。
材料特点:1.超级弹性：对建筑物伸缩缝变动、沉降缝迁移、结构变形（建筑物很容易发生的事）有很强的抵御能力，确保防水工程质量。
这一特殊性能是其它任何一款防水产品无法相比。
2.耐候性：国际公认的屋面抗紫外线最耐久的防水产品，国内使用已超三十年，使用性能良好。
地下部位使用与建筑物同寿命。
3.可塑性：施工方便，特别是异形部位的处理，地下室外墙倒墙防水部位（地下室易渗水部位）的处理很是方便。
4.专用配套胶：冷施工，可温铺、可预铺。
粘结力强，施工速度快，节省人力。
无毒、无味、无污染，绿色、环保、节能。
[应用范围]DFZ高分子自粘防水卷材适用于我国南北方各种外覆防水和有保护层的屋面、地下室、蓄水池、厕所间、隧道、地铁、桥梁、堤坝等防水工程。
[产品规格尺寸][施工要点]1.找平层要符合施工验收规范及设计要求。
2.找平层平整光洁，坚持牢固无松动起沙现象。
3.基层与凸起或凹陷部位相连接的阴阳角,如女儿墙与排水口等处，应做成光滑的圆弧形，且施工前找平层应干燥，含水率小于9%为宜。
4.刷基层处理剂，聚氨酯防水涂料或粘合剂与二甲苯1:7比例搅拌均匀后涂刷基层。
5.用滚刷醮粘合剂均匀涂在展开的卷材和经过处理的基层上晾干约10~20分钟至粘合剂不太粘手时，将卷材平整地贴合在基层上，用压辊从中心向两侧赶出卷材下面的空气，使其粘结牢实。
6.按顺水方向自下而上进行铺贴，长向搭接 80mm以上，短向搭接150mm以上，铺贴要自然，不能猛力拉紧推压。
SPM-Y自粘聚合物改性沥青防水卷材
一、产品简介
SPM-Y自粘聚合物改性沥青防水卷材它是以长丝聚酯毡为胎基，以增粘聚合物改性沥青分子为浸涂材料，上表面另覆以聚乙烯膜、细砂、页岩、铝箔或隔离膜等为隔离层，下表面覆涂硅隔离膜为防粘层而制成的自粘聚合物改性沥青聚酯胎防水卷材。
二、产品特点
1、冷施工：不动用明火、不使用粘接剂，节能、环保，低碳、经济；
2、粘接性能优异：与基层的粘接性能优异，避免了出现窜水现象的发生。
具有自愈功能，接缝自
3、身粘接可与卷材同寿命；抗拉强度高、延伸率大，抗耐穿刺、耐腐蚀能力强；
4、SPM-Y自粘聚合物改性沥青防水卷材优异的低温性能；
5、宽幅卷材材料施工损耗率降低，施工更便捷。
三、适用范围
1、非外露的屋面、地下工程防水；
2、水渠、游泳池、大坝等市政、水利工程防水；
4、采取明挖法的地铁工程防水等
5、特别合适不能动用明火的防水工程。
6、优异的低温性能更加适宜寒冷地区使用。
三、施工方法
L先要将基层的表面清理干净,基层可以潮湿,但不能有明水；
2,湿铺法施工时,在干燥的基层面上泗水湿润；干铺法施工时,可以直接在干燥的基层面涂刷基层处理剂后铺贴。
四、施工注意事项
1,拌制聚合物水泥砂浆浆时候,注意水灰比,以免影响防水层出现粘结质量等等事项。
2,卷材材料搭接部位在粘结前,一定要避免有水泥砂浆渗入搭接面。
3,卷材铺贴完工之后48小时内规定不准踩踏或挠动已施工的防水层，如需要马上施工其中防水层以上构造层,特别要注意防水层的保护，在不考虑二道防水系统时候,可用32.5R普硅水泥素浆粘贴等。
sbs防水卷材有哪几种SBS防水卷材是一种常见的建筑材料，用于建筑物的防水处理。
它具有良好的防水性能、耐候性以及机械强度，广泛应用于屋顶、地下室、露台、厨房和卫生间等建筑结构中。
下面将介绍几种常见的SBS防水卷材。
1. SBS自粘卷材SBS自粘卷材是一种采用聚合物改性沥青制成的防水材料。
它具有良好的粘结性能，可以直接贴合在建筑结构上，无需使用额外的粘合剂。
该卷材使用简便，可以快速施工，并且具有很好的耐候性和耐久性。
2. SBS热熔卷材SBS热熔卷材是一种需要使用热熔胶进行粘合的防水材料。
它采用SBS橡胶改性沥青作为主要材料，通过加热熔化胶层，与建筑结构牢固粘结。
该卷材具有很高的粘结强度和防水性能，适用于各种复杂的建筑结构。
3. SBS高性能卷材SBS高性能卷材是一种采用高分子聚合物改性沥青制成的防水材料。
它具有很高的强度和柔韧性，能够适应各种复杂的变形和承重条件。
该卷材具有卓越的耐候性和抗老化性能，可以长期保持其防水功能。
4. SBS复合卷材SBS复合卷材是一种由多层材料复合而成的防水材料。
它通常由SBS改性沥青胶层、增强层和保护层组成。
胶层提供防水性能，增强层增加材料的强度和稳定性，保护层保护防水层不受外界损害。
该卷材具有很好的透气性和防水性能，适用于高温环境和复杂的建筑结构。
5. SBS薄板卷材SBS薄板卷材是一种由SBS橡胶改性沥青胶层和柔性纤维增强层组成的防水材料。
它具有较薄的厚度和较大的柔性，可以适应建筑结构的各种形状和变化。
该卷材施工简便，可以快速粘贴在建筑结构上，具有很好的防水效果。
总结起来，SBS防水卷材有自粘卷材、热熔卷材、高性能卷材、复合卷材和薄板卷材等几种类型。
不同的卷材适用于不同的建筑结构和施工要求。
选择合适的SBS防水卷材可以确保建筑物的防水性能，延长建筑的使用寿命。
在使用SBS防水卷材时，应根据具体情况选择合适的卷材类型并按照相关安装要求进行施工，以达到最佳的防水效果。
高分子膜基自粘卷材
一、基材类型
高分子膜基自粘卷材是一种以高分子材料为基材，表面附有自粘性胶层的防水材料。
主要分为聚乙烯、聚氯乙烯、聚丙烯等高分子材料。
二、自粘性能
高分子膜基自粘卷材具有优异的自粘性能，能够与基层紧密粘结，形成无缝的防水层。
其自粘性能主要取决于基材和胶层的相容性和粘结强度。
三、厚度与密度
高分子膜基自粘卷材的厚度和密度根据产品规格和用途有所不同。
一般来说，厚度在0.5-1.5mm之间，密度在0.91-0.96g/cm³之间。
四、耐候性
高分子膜基自粘卷材具有良好的耐候性，能够抵抗紫外线、氧化、化学腐蚀等外界环境的影响。
在室外环境下，其使用寿命可达10年以上。
五、施工性能
高分子膜基自粘卷材施工简便，可采用热熔法或冷粘法进行施工。
在施工过程中，应注意保持基层干燥、平整，避免过度拉伸和弯曲。
六、应用领域
高分子膜基自粘卷材广泛应用于建筑防水工程，如屋面、地下室、
卫生间等部位的防水。
同时，也可用于桥梁、隧道、高速公路等基础设施的防水工程。
七、储存与运输
高分子膜基自粘卷材应存放在阴凉、干燥、通风的地方，避免阳光直射和高温。
在运输过程中，应避免剧烈震动和摩擦，防止材料受损。
八、环保与安全
高分子膜基自粘卷材无毒无害，符合环保要求。
在施工过程中，应注意防火安全，避免明火或高温作业。
此外，施工时还应佩戴防护眼镜、手套等个人防护用品。
自粘系列防水卷材施工工艺自粘系列防水卷材施工工艺一、引言自粘系列防水卷材是目前广泛应用于建筑工程中的一种防水材料。
其独特的自粘性能使得施工过程更加方便快捷，有效提高了工作效率和施工质量。
本文旨在介绍自粘系列防水卷材的施工工艺，以及一些注意事项和常见问题。
二、施工准备1. 材料准备：确保自粘系列防水卷材质量合格，并依据工程需求选用适宜的卷材规格。
同时，准备好相关辅助材料，如丙烯酸胶、底漆等。
2. 施工场地准备：施工前需检查施工场地是否清洁整齐，无杂物。
若有凹槽或明显的不平整面，需进行修补处理。
三、施工步骤1. 基层处理：（1）清洁基层：清除基层表面的积尘、油污等杂物。
（2）检查基层：检查基层是否结构稳定，若有松脱、空鼓等现象，需进行修补。
（3）处理基层裂缝：若基层有裂缝，应选用适用的填缝材料进行填缝处理。
2. 底漆涂刷：（1）选择合适的底漆，并按照产品说明书进行配比。
（2）使用滚刷或喷涂的方式将底漆均匀涂刷在基层上，保证底漆与基层完全贴合。
需注意避免产生浮浆和积水。
3. 自粘卷材的铺贴：（1）预切割卷材：根据实际需求，提前将卷材切割为适宜的长度。
（2）定位并粘贴：将卷材定位于基层上，并逐段揭开背面保护纸，压紧使其与底层完全贴合。
需注意避免产生气泡和褶皱。
4. 自粘卷材的接头处理：（1）接头处的水平横切：将接头处予以水平横切，保留一定的重叠长度。
（2）接头处理剂的涂刷：在横切的接头处涂刷自粘卷材接头处理剂，使接头处形成良好的粘结。
5. 自粘卷材的保护层处理：（1）自粘卷材的保护层：在施工结束后，需及时撕去卷材表面的保护膜，以确保材料的正常使用效果。
（2）检查施工质量：仔细检查施工表面的平整度和粘结情况，如存在问题及时予以修补。
四、注意事项和常见问题解决1. 温度和湿度：自粘卷材施工过程中，应选择适宜的温度和湿度进行施工，避免影响自粘性能。
2. 基层处理：基层处理必须彻底，确保基层结构稳定，否则会影响卷材的粘结效果。
一、编制依据1.《屋面工程技术规范》（GB50345-2004）；2.《屋面工程质量验收规范》（GB50207-2002）；3.《地下工程防水技术规范》（GB50108-2008）；4.《地下防水工程质量验收规范》（GB50208-2002）；5.《建筑工程施工质量验收统一标准》（GB50300-2001）；6.《预铺/湿铺防水卷材》（GB/T23457-2009）；7.《自粘聚合物改性沥青防水卷材》（GB23441-2009）；二、材料简介1.自粘卷材系列1.1类型1）自粘系列卷材按有无胎基分为无胎基（N类）、聚酯胎基（PY类）；2）N类按上表面材料分为聚乙烯膜（PE）、聚酯膜（PET）、无膜双面自粘（D）；3）PY类按上表面材料分为聚乙烯膜（PE）、细砂（S）、无膜双面自粘（D）；4）自粘系列性能分为I型和II型，卷材厚度为2.0mm的PY类只有I性。
5）自粘系列卷材按施工方式分为：预铺（P）、湿铺（W）；6）按主体材料分为：高分子防水卷材（P类）、沥青基聚酯胎防水卷材（PY 类）；7）按粘结表面分为：单面粘合（S）、双面粘合（D）1.2规格1）公称宽度：1000mm、2000mm；2）公称面积：10m2、15m2、20m2、30m2；3）卷材厚度：N类：1.2mm、1.5mm、2.0mm；PY类：2.0mm、3.0mm、4.0mm；1.3几种常见的自粘卷材：1）自粘橡胶沥青防水卷材（胎基：增强胎体）2）复合高分子自粘橡胶沥青防水卷材（高分子复合）3）自粘橡胶沥青防水卷材（胎基：无，覆面材料：HDPE膜、PET聚酯膜）1.3物理力学性能表1 N类卷材物理力学性能表2 PY类卷材物理力学性能表3 预铺防水卷材物理力学性能表4 湿铺防水卷材物理力学性能四、施工工艺自粘系列卷材施工方法分为：预铺反粘法、干铺法、湿铺法、机械固定法。
1.预铺反粘法（适用于地下室底板及其它适合空铺的部位）：1.1基层要求1）垫层混凝土达到可以上人的强度即可上人进行施工。
2）基层表面已清理干净，并基本平整，无明显突出部位。
3）阴阳转角抹成圆弧形。
4）施工时基面无明水，如有积水部位，则扫除积水后即可施工。
1.2施工流程基层清理→节点部位加强处理→铺设自粘防水卷材→搭接卷材→节点密封→揭除自粘防水卷材上表面隔离膜，并撒水泥粉→质量验收1.3施工步骤1）基层清理：用铁铲、扫帚等工具清除基层面上的施工垃圾，若有明水，则需扫除。
（基层清理）3）节点部位加强处理：针对地下室底板阴阳角、后浇带、变形缝、桩头部位进行加强处理。
梁槽、承台坑等凹陷部位可以采用湿铺法先行铺贴。
4）铺贴卷材：先按基准线铺好第一幅卷材，再铺设第二幅，然后揭开两幅卷材搭接部位的隔离膜，将卷材搭接。
铺贴卷材时，卷材不得用力拉伸，应随时注意与基准线对齐，以免出现偏差难以纠正。
（大面铺贴卷材）5）卷材连接：采用搭接的方式，粘贴后，随即用胶辊用力滚压排出空气，使卷材搭接边粘结牢固。
采用自粘搭接的方式，卷材长、短边搭接宽度不小于60mm。
（卷材搭接）6）将自粘防水卷材上表面隔离膜揭除干净，（为防止卷材粘脚）可在卷材上撒水泥粉作为隔离措施。
（干撒水泥粉）1.4注意事项1）自粘防水卷材防水层采用冷作业施工，材料进入工作面后不得以任何形式动用明火，如有钢筋焊接所产生的火星等，则焊接处卷材面需设临时保护措施。
2）卷材铺设完成后，要注意后续的保护，钢筋笼要本着轻放的原则，不能在防水层上拖动，以避免对防水层的破坏。
3）相邻两排卷材的短边接头应相互错开300mm以上，以免多层接头重叠而使得卷材粘贴不平服。
4）绑扎钢筋过程中，如钢筋移动需要使用撬棍时应在其下设木垫板临时保护，以尽量避免破坏防水卷材。
5）在防水层后续施工过程中，如不慎破坏了防水层，一经发现应及时报请防水施工单位进行修补。
2.干铺法铺贴（适用于钢结构、木结构基层和含水率小于9%的混凝土基层）2.1基层要求1）清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。
2）阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。
3）基面干燥，基层含水率小于9%。
4）各种预埋件已安装并固定完毕。
2.2工艺流程基层清理→涂刷基层处理剂→定位、弹线→节点加强处理→大面铺贴自粘防水卷材→排气、粘合→长、短边搭接粘结→组织验收2.3施工方法1）基层清理：用扫帚、铁铲等工具将基层表面的灰尘、杂物清理干净。
2）涂刷基层处理剂：在铺贴卷材之前，涂刷专用基层处理剂，基层处理剂应均匀，并完全覆盖所有部位，不得漏涂。
3）节点部位加强：在节点部位（如：阴阳角、施工缝、后浇带、变形缝、穿墙管道）先按规范要求进行加强处理。
4）大面铺贴自粘防水卷材：基层处理剂干燥后，及时弹线并铺贴卷材。
揭除卷材下表面隔离膜，将卷材铺贴在基层处理剂上，相邻两幅卷材采用搭接密实，搭接宽度不小于60mm。
5）排气、粘合：用木抹子或橡胶板拍打卷材表面，排出卷材下表面的空气，使卷材与基层紧密贴合。
6）卷材收头：自粘防水卷材在立墙收头处采用铝合金压条固定，并采用贴必定密封膏密封。
2.4施工注意事项1）相邻两排卷材的短边接头应相互错开1/3幅宽以上，以免多层接头重叠而使得卷材粘贴不平服。
2）当卷材在立面施工且片幅较大时，可在边角部位辅以适当的固定措施。
3）在施工中卷材部位受到污染，可用干净的湿布清洁卷材等。
3.水泥（砂）浆湿铺法铺贴（适用于地下室顶板、侧墙、屋面等含水率大于9%的混凝土基层）3.1基层要求1）清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。
2）阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。
3）对基层含水率无要求，基面若有明水，扫除即可施工。
4）各种预埋件已安装并固定完毕。
3.2工艺流程基层清理、湿润→定位、弹线→抹水泥（砂）浆→节点加强处理→大面铺贴自粘防水卷材→提浆、排气→长、短边搭接粘结→组织验收3.3施工方法1）基层清理、湿润：用扫帚、铁铲等工具将基层表面的灰尘、杂物清理干净，干燥的基面需预先洒水润湿，但不得残留积水。
2）抹水泥（砂）浆：其厚度视基层平整情况而定，铺抹时应注意压实、抹平。
在阴角处，应抹成半径为50mm以上的圆角。
铺抹水泥（砂）浆的宽度比卷材的长、短边宜各宽出100～300mm，并在铺抹过程中注意保证平整度。
（抹水泥砂浆）3）节点加强处理：在节点部位（如：阴阳角、施工缝、后浇带、变形缝、穿墙管道）先做加强层。
4）大面铺贴自粘防水卷材：揭除自粘防水卷材下表面隔离膜，将卷材铺贴在已抹水泥（砂）浆的基层上。
第一幅卷材铺贴完毕后，再抹水泥（砂）浆，铺设第二幅卷材，以此类推。
（边抹水泥浆、边铺贴自粘防水卷材）5）提浆、排气：用木抹子或橡胶板拍打卷材表面，提浆，排出卷材下表面的空气，使卷材与水泥（砂）浆紧密贴合。
（提浆、排气）6）长、短边搭接粘结：根据现场情况，可选择铺贴卷材时进行搭接或在水泥浆具有足够强度时再进行搭接。
搭接时，将位于下层的卷材搭接部位的透明隔离膜揭起，将上层卷材平服粘贴在下层卷材上，卷材搭接宽度不小于60mm。
7）卷材铺贴完毕后，将卷材收头、管道包裹等部位可用密封膏密封。
3.4施工注意事项1）施工防水层之前，须将各种管道及预埋件安装固定好，以避免在防水层施工好后，打洞凿孔，破坏防水层，留下渗漏隐患。
2）自粘防水卷材铺贴时，在卷材收口处应临时密封（可用胶带或加厚水泥砂浆密封），以防止立墙收头处水份过快散失。
3）相邻两排卷材的短边接头应相互错开1/3幅宽以上，以免多层接头重叠而使得卷材粘贴不平服。
4）在侧墙上施工自粘卷材时，可在边角部位辅以适当的固定措施。
铺抹水泥浆应上下多人配合加快速度，并于水泥浆表面失水前粘贴卷材，施工中若铺抹好的水泥浆失水过快，可在表面重新用宽幅软刷子刷上适量清水使其表面恢复粘性和流动性。
5）在施工中卷材部位受到污染，可用干净的湿布等清洁卷材。
4.机械固定法施工（适用于矿山法隧道防水施工）4.1施工原则1）防水施工前，需对影响找平层和防水层施工的支护结构渗漏水进行封堵、引排处理。
局部渗漏比较严重的，需安装塑料排水管（排水管部位在合模板前封堵）。
2）防水施工前，需对初期支护表面尖锐突出物进行割除并在基面用水泥砂浆找平，断面变化或阴阳转角应抹成圆弧形。
这样能确保浇注二次衬砌时，低洼处卷材受到不同方向的拉力时搭接边不断裂。
3）在结构混凝土浇筑完毕前，应酌情保留局部积水坑，并及时抽水。
必要时，可在积水坑内预留抽水钢管（预留钢管可最后封堵）。
4）防水层施工时基面不得有明水，尤其是拱顶部位必须将水引走。
4.2施工顺序顶面→两面侧墙→底板（环向施工）卷材由拱顶中心向两侧同时铺设，最后底板。
施工人员同时进行施工互不干扰，且卷材的自重可分散到两侧，自重荷载不至集中，有利于施工操作与安装固定。
但根据工程具体情况，也可由下往上铺设，即由底板向两面侧墙同时铺设，最后拱顶。
4.3防水层施工1）工艺流程定位弹线→卷材就位→卷材一边打钉固定、另一边粘贴搭接→下一幅卷材→……2）施工做法水泥砂浆找平层表面清理平整、干净、无明水。
在基层上弹出卷材铺设控制线，将卷材从一端提起放在可移动支架顶部，扶好摆正，由拱顶中心向两侧同时铺设（但根据工程具体情况，也可由底板向两面侧墙同时铺设，最后拱顶），铺设时卷材不得拉的过紧，要有一定余量，确保卷材间搭接宽度。
（铺底板防水层）第一幅卷材两侧边用射钉加钢垫片按一定间距（顶面约200～500mm，侧墙适当放大）固定。
第二幅卷材只用射钉固定一边，另一边揭除搭接边部位隔离膜后与前一幅卷材搭接，搭接宽度为120mm（有效搭接宽度按100mm考虑，在通道转弯、变尺寸等特殊部位要注意保证）。
为避免顶面卷材剥离、下坠可适当在卷材中部增加固定点。
射钉穿透防水层的孔眼，加贴100×100mm自粘防水卷材片进行修补且周围剪成圆角。
（拱墙机械（射钉）固定）（拱部机械（射钉）固定）顶面、侧墙上段固定、搭接完成后，将移动支架前移，随即将侧墙下段、底板卷材固定并搭接粘贴。
同一环向卷材在底板的搭接宽度为100mm。
相邻环向卷材间短边接头要相互错开300mm以上。
（卷材完成施工）（绑扎二衬钢筋）4.4施工注意事项1）二衬混凝土施工缝部位，自粘防水卷材预留卷材甩头宽不应小于500mm。
2）土建单位相关工序施工时应加强对防水层成品的保护，防水层隐蔽前应全部检查一遍并对破损部位进行修补。
3）每流水段内除第一幅卷材为两边固定外、其余各幅卷材要顺侧墙、顶面混凝土浇筑方向搭接。
两边固定的第一幅卷材外露固定点的一边与另一流水段衔接时，将固定点拆掉并搭接于相邻卷材上方。
