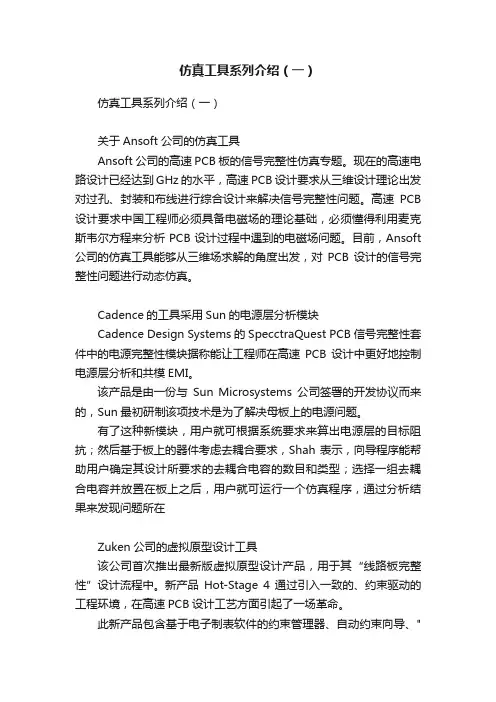

仿真工具系列介绍（一）仿真工具系列介绍（一）关于Ansoft公司的仿真工具Ansoft公司的高速PCB板的信号完整性仿真专题。

现在的高速电路设计已经达到GHz的水平，高速PCB设计要求从三维设计理论出发对过孔、封装和布线进行综合设计来解决信号完整性问题。

高速PCB 设计要求中国工程师必须具备电磁场的理论基础，必须懂得利用麦克斯韦尔方程来分析PCB设计过程中遇到的电磁场问题。

目前，Ansoft 公司的仿真工具能够从三维场求解的角度出发，对PCB设计的信号完整性问题进行动态仿真。

Cadence的工具采用Sun的电源层分析模块Cadence Design Systems的SpecctraQuest PCB信号完整性套件中的电源完整性模块据称能让工程师在高速PCB设计中更好地控制电源层分析和共模EMI。

该产品是由一份与Sun Microsystems公司签署的开发协议而来的，Sun最初研制该项技术是为了解决母板上的电源问题。

有了这种新模块，用户就可根据系统要求来算出电源层的目标阻抗；然后基于板上的器件考虑去耦合要求，Shah表示，向导程序能帮助用户确定其设计所要求的去耦合电容的数目和类型；选择一组去耦合电容并放置在板上之后，用户就可运行一个仿真程序，通过分析结果来发现问题所在Zuken公司的虚拟原型设计工具该公司首次推出最新版虚拟原型设计产品，用于其“线路板完整性”设计流程中。

新产品Hot-Stage 4通过引入一致的、约束驱动的工程环境，在高速PCB设计工艺方面引起了一场革命。

此新产品包含基于电子制表软件的约束管理器、自动约束向导、"假设分析"编辑器、嵌入式布线器，具有在线仿真、验证以及EMI和热分析等功能。

Hot-Stage 4能够解决在当今高速设计过程中的信号完整性、EMI、散热以及可制造性等问题，为设计工程师和布局工程师提供了一种设计纠正方法。

工程师输入约束条件，该工具便可自动合成满足要求的设计。

Cadence 工具介绍
Allegro PCB Editor
用于创建修改设计文件，是主要的设计工具。

可以单独启动，也可以在工程管理器中启动。

有两种模式：layout mode 和symbol creation mode。

当我们进行手工布局布线时，就工作在layout mode模式下。

symbol creation mode中可以创建及修改Package symbol、mechanical symbol、format symbol、shape symbol、flash symbol。

Padstack Designer
创建及修改焊盘panstacks
Allegro在创建零件封装时，焊盘需要单独设计，必须使用这个工具先创建焊盘。

DBDoctor
用于检查设计数据中的错误，在设计的每一个阶段执行，可以部分修改错误。

在生成光绘文件前必须进行DBDoctor检查。

Allegro Constraint Manager
Allegro约束管理器，布局布线约束规则的创建、管理、评估、检查等，如各种物理间距，线长，线宽等。

可以与AllegroPCB Editor和Allegro PCB SI等完美集成，非常方便进行交互设计。

Allegro PCB SI
电路板信号完整性仿真工具，反射、串扰等噪声分析。

布线前后都可以使用，布线前主要进行约束规则的开发。

Allegro PCB PI
电源完整性仿真工具。

(15.7版本)不能仿真电源平面分割情况，可用其他工具替代。

工具之间的关系。

CADENCE仿真步骤
Cadence是一款电路仿真软件，它可以帮助设计师创建、分析和仿真
电子电路。

本文将介绍Cadence仿真的步骤。

1.准备仿真结构：第一步是准备仿真结构。

我们需要编写表示电路的Verilog或VHDL代码，然后将它们编译到Cadence Integrated Circuit (IC) Design软件中。

这会生成许多文件，包括netlist和verilog等文件，这些文件将用于仿真。

2.定义仿真输入输出信号：接下来，我们需要定义仿真的输入信号和
输出信号。

输入信号可以是电压、电流、时间和其他可测量的变量。

我们
需要定义输入信号的模拟和数字值，以及输出信号的模拟和数字值。

3.定义参数：参数是仿真中用于定义仿真设计的变量，这些变量可以
是仿真中电路的物理参数，如电阻、电容、时延、输入电压等，也可以是
算法参数，如积分步长等。

4.运行仿真：在所有参数和信号都设置完成后，我们可以运行仿真。

在运行仿真之前，可以使用自动参数检查来检查参数是否正确。

然后，使
用“开始仿真”命令即可启动仿真进程。

5.结果分析：在仿真结束后，我们可以使用结果分析器来查看输出信
号的模拟和数字值，以及仿真中电路的其他特性，如暂态分析、稳态分析、功率分析等。

以上就是Cadence仿真步骤。

Cadence工具简介1，逻辑设计与验证工具* 逻辑仿真工具: Cadence NC-Verilog, Verilog-XL, NCSim,Simvision Waveform Viewer* 综合工具: Cadence BuildGates* 形式验证工具: VerplexLEC2．综合布局布线工具SoC Encounter—可应用于如90nm及其以下的SOC设计；△ SE-PKS—可应用于如复杂时序收敛的IC设计；△ Fire & Ice QX and SignalStorm—可应用于3维电阻电容参数提取及延时计算；△ VoltageStorm—可应用于功耗分析；△ CeltIC—可应用于信号完整性分析。

3 system level design工具综合（Hardware Design System 2000）算法验证（SPW）△ 结构设计工具(SystemC-based simulators, CoWare, etc)△ 硬件/软件混合设计工具(Verification Platform, Seamless, etc)△ 模拟/混合信号工具(AMS, Agilent ADS, etc)4，CIC(layout & custom layout) 全定制集成电路布局设计工具△ Virtuoso Layout Editor△ Assura (Layout verification)5，AMS (analog mixed signal, RF analysis and design)模拟集成电路设计工具。

AnalogDesignEnvironment。

MixedSignal Design Environment。

Analog Modeling with Verilog-A。

Spectre Circuit Simulator6，HS-PSD(high speed PCB system design) 高速系统和板极设计工具o Concept HDL Front-to-Back Design Flow –原理图输入工具o PCB Librarian –器件建库工具o Allegro PCB Layout System – PCB板布局布线工具o Specctra AutoRoute Basics –基本自动布线器o Advanced Specctra Autorouting Techniques –高级自动布线器o SpecctraQuest Foundations –信号完整性仿真工具o Advanced SpecctraQuest Techniques –高级信号仿真工具*VerilogHDL 仿真工具 Verilog-XL*电路设计工具 Composer电路模拟工具 Analog Artist*版图设计工具 Virtuoso Layout Editor版图验证工具 Dracula 和 Diva*自动布局布线工具 Preview 和 Silicon Ensembleform:Mr Bond coms-chip expert设计任务 EDA工具功能仿真和测试 a. Cadence, NC_simb. Mentor ModelSim (调试性能比较突出)c. Synopsys VCS/VSSd. Novas Debussy (仅用于调试)逻辑综合 a. Synopsys, DCb. Cadence, BuildGatesc. Mentor, LeonardoDFT a. Mentor, DFTAdvisorb. Mentor, Fastscanc. Mentor, TestKompressd. Mentor, DFTInsighte. Mentor, MBISTArchitectf. Mentor, LBISTArchitectg. Mentor, BSDArchitecth. Mentor, Flextesti. Synopsys, DFT Complierj. Synopsys, Tetra MAXk. Synopsys, BSD Complier布局,时钟树综合和自动布线a. Cadence, Design Plannerb. Cadence, CT-Genc. Cadence, PKSd. Cadence, Silicon Ensemblee. Synopsys, Chip Architectf. Synopsys, Floorplan Managerg. Synopsys, Physical Complier & Apolloh. Synopsys, FlexRoute网表提取及RC参数提取物理验证a. Mentor, xCalibreb. Cadence, Assure RCXc. Synopsys, Star-RCXTd. Mentor, Calibree. Synopsys, Herculef. Cadence, Assure延时计算与静态时序分析a. Synopsys, Prime Timeb. Cadence, Pearlc. Mentor, SST Velocity形式验证 a. Mentor, FormalProb. Synopsys, Formalityc. Cadence, FormalCheck功能优化与分析 a. Synopsys, Power Compilerb. Synopsys, PowerMill-ACEHDLQA a. TransEDA, Verification Navigatorb. Synopsys, LEDAFPGA开发 a. Mentor, FPGAdvantageb. XILINX, ISEc. Altera, QuartusIISoC开发 a. Mentor, Seamless CVEb. Cadence, SPWc. Synopsys, Co-Centric版图设计工具 a. Cadence, Virtuosob. Mentor, IC-Stationc. 思源科技, Laker电路级仿真 a. Mentor, ELDOb. Mentor, ADMSc. Cadence, Spectre, Spectre RFd. Cadence, AMSe. Synopsys, Star-Hspice以下只是个人和本公司的评价，不一定十分全面，仅供参考。

Cadence使用初步简介在早期的ASIC 设计中电路图起着更为重要的作用作为流行的CAD软件Cadence 提供了一个优秀的电路图编辑工具Composer。

Composer不但界面友好操作方便而且功能非常强大电路图设计好后其功能是否正确性能是否优越必须通过电路模拟才能进行验证Cadence 同样提供了一个优秀的电路模拟软件Analog Artist由于Analog Artist 通过Cadence 与Hspice 的接口调用Hspice 对电路进行模拟。

但是我们的虚拟机中并没有安装Hspice软件，所以我们使用Cadence自带的仿真软件进行仿真。

本章将介绍电路图设计工具Composer 和电路模拟软件Analog Artist 的设置启动界面及使用方法简单的示例以及相关的辅助文件以便大家能对这两种工具有一个初步的理解。

一、Cadence平台的启动：①右击桌面，在弹出菜单中单击open Terminal②在弹出的终端中输入icfb&然后按回车启动Cadence③Cadence启动过程④Cadence启动完成后，关闭提示信息二、设计项目的建立①点击Tools—Library Manager…启动设计库管理软件②启动设计库管理软件③点击File—New--Library新建设计库文件④在弹出的菜单项中输入你的设计的库的名称，比如MyDesign，点击OK⑤选择关联的工艺库文件，我们选择关联已有的工艺库文件，点击OK⑥在弹出菜单中的Technology Library下拉菜单中选择我们需要的TSMC35mm 工艺库，然后点击OK。

⑦设计的项目库文件建立完成，然后我们在这个项目库的基础上建立其子项目。

点击选择mydesign,然后点击File-New-Cell View…⑧输入子项目的名称及子项目的类型，多种类型，目前课程设计中用到的主要是电路图编辑和版图编辑。

在设计版图之前我们假定先设计原理图：所以我们选择，然后点击OK。

cadence原理图仿真首先，我们来了解一下cadence原理图仿真的基本原理。

在进行原理图仿真时，我们需要将电路设计转换为一个数学模型，然后利用计算机软件对这个模型进行求解，得到电路的各种参数和性能指标。

这个数学模型通常是由电路的基本元件和它们之间的连接关系构成的，通过建立节点方程和元件特性方程，可以得到一个包含了电路各种参数的数学方程组。

然后利用数值计算方法对这个方程组进行求解，就可以得到电路的各种性能指标，比如电压、电流、功率等。

在cadence原理图仿真中，我们通常会使用一些常见的仿真工具，比如SPICE仿真器。

SPICE是一种通用的电路仿真工具，它可以对各种类型的电路进行仿真，包括模拟电路、混合信号电路和射频电路等。

通过建立电路的原理图，并在仿真器中设置各种参数和仿真条件，就可以对电路进行仿真分析，得到电路的各种性能指标。

在进行cadence原理图仿真时，我们需要注意一些关键的仿真参数和设置。

首先是仿真的时间步长和仿真的时间范围，这两个参数会直接影响到仿真的精度和速度。

通常情况下，我们需要根据电路的特性和仿真的要求来合理地设置这两个参数，以保证仿真结果的准确性。

另外，还需要注意仿真的激励信号和仿真的分析类型，比如直流分析、交流分析、脉冲分析等，这些参数会直接影响到仿真的结果和分析的内容。

除了基本的仿真参数设置，我们还需要注意一些特殊情况下的仿真技巧。

比如在进行混合信号电路的仿真时，需要考虑模拟部分和数字部分之间的接口和耦合关系，以保证整个系统的稳定性和正确性。

另外，在进行射频电路的仿真时，需要考虑传输线的特性和电磁场的影响，以保证仿真结果的准确性和可靠性。

总的来说，cadence原理图仿真是电子设计中非常重要的一环，它可以帮助工程师们验证电路设计的正确性和稳定性，提前发现潜在的问题，从而节省时间和成本。

通过合理地设置仿真参数和注意一些特殊情况下的仿真技巧，可以得到准确可靠的仿真结果，为电路设计和调试提供有力的支持。

Cadence基础仿真分析与电路控制描述Cadence是一款主要用于集成电路设计和仿真分析的软件工具。

本文档将介绍Cadence的基础仿真分析功能以及电路控制描述的方法。

Cadence基础仿真分析Cadence提供了多种仿真分析工具，包括电路级仿真、时钟级仿真和系统级仿真等。

这些工具可用于验证电路设计的正确性，并进行性能评估。

在进行仿真分析之前，需要进行以下步骤：1. 设计：使用Cadence的设计工具创建电路图和原理图，定义电路的结构和功能。

2. 参数设置：对电路器件进行参数设置，包括电阻、电容、电感等元件的数值设定。

3. 仿真配置：选择适当的仿真工具和仿真设置，如仿真类型、仿真时间和仿真模型等。

接下来，执行仿真分析：1. 电路级仿真：通过电路级仿真工具，如Spectre，对电路进行验证和性能评估。

参数设置和仿真配置完成后，运行仿真并分析仿真结果。

2. 时钟级仿真：通过时钟级仿真工具，如Virtuoso AMS Designer，对电路中时序相关的功能进行验证。

设置时钟源和时钟周期等参数，并运行仿真以验证电路的时序性能。

3. 系统级仿真：通过系统级仿真工具，如Virtuoso System Design Platform，对整个电路系统进行仿真。

设置系统级的参数和信号源，并进行仿真分析。

电路控制描述在Cadence中，可以使用Verilog-A或Verilog-AMS等硬件描述语言来描述电路的行为和控制。

1. Verilog-A：主要用于模拟连续时间的电路。

可以使用Verilog-A描述电路的行为和相互之间的连接关系。

通过编写Verilog-A代码，可以实现电路的仿真和性能分析。

2. Verilog-AMS：结合了连续时间和离散时间的特性，可用于描述混合信号电路。

除了模拟电路行为之外，还可以描述数字电路部分。

通过编写Verilog-AMS代码，可以实现电路的混合仿真和性能分析。

使用这些硬件描述语言时，需要了解其语法和规范，并根据实际需求编写相应的代码。

公司概述Cadence是全球电子设计自动化(EDA领先企业,从事软件与硬件设计工具、芯片知识产权与设计服务,目前正致力于EDA产业的转型。

Cadence把此次转型构想命名为EDA360,因为它将包含设计过程中的所有方面,并关注最终产品的可盈利性。

这种应用驱动型方法,能在创建、集成与优化电子设计方面帮助我们的客户以更低的成本和更高的质量完成硅芯片、片上系统设备、以及完整的系统实现。

Cadence Design System, Inc.公司成立于1988年,总部位于美国加州圣荷塞,其设计中心、研发中心和销售部门分布于世界各地。

CADENCE中国1992年Cadence 公司进入中国大陆市场,迄今已拥有大量的集成电路 (IC 及系统设计客户群体。

在过去的二十年里,Cadence公司在中国不断发展壮大,建立了北京、上海、深圳分公司以及北京研发中心、上海研发中心,并于2008年将亚太总部设立在上海,Cadence中国现拥有员工400余人。

北京研发中心和上海研发中心主要承担美国公司总部EDA软件研发任务,力争提供给用户更加完美的设计工具和全流程服务。

Cadence在中国拥有强大的技术支持团队,提供从系统软硬件仿真验证、数字前端和后端及低功耗设计、数模混合RF 前端仿真与DFM以及后端物理验证、SiP封装以及PCB设计等技术支持。

我们的销售方案中还包括提供专业设计服务,VCAD团队为用户提供高质量、有效的设计和外包服务。

把世界顶尖的产品技术和服务融入中国,成为中国电子行业最亲密合作伙伴,和中国电子高科技产业共同腾飞是Cadence 在中国的坚定信念。

市场与趋势Cadence服务于产值达2万亿美元的全球电子市场,其中包括产值超过3000亿美元的半导体市场。

我们的主要垂直市场领域包括:有线与无线通讯;工业、医疗与汽车电子;计算机与消费电子,比如多媒体和个人娱乐设备。

这些领域占全球电子设备营收和半导体营收的90%以上。

时序计算和Cadence仿真结果的运用中兴通讯康讯研究所EDA设计部余昌盛刘忠亮摘要：本文通过对源同步时序公式的推导，结合对SPECCTRAQuest时序仿真方法的分析，推导出了使用SPECCTRAQuest进行时序仿真时的计算公式，并对公式的使用进行了说明。

关键词：时序仿真源同步时序电路时序公式一．前言通常我们在时序仿真中，首先通过时序计算公式得到数据信号与时钟信号的理论关系，在Cadence仿真中，我们也获得了一系列的仿真结果，怎样把仿真结果正确的运用到公式中，仿真结果的具体含义是什么，是我们正确使用Cadence仿真工具的关键。

下面对时序计算公式和仿真结果进行详细分析。

二．时序关系的计算电路设计中的时序计算，就是根据信号驱动器件的输出信号与时钟的关系（Tco——时钟到数据输出有效时间）和信号与时钟在PCB上的传输时间（Tflytime）同时考虑信号驱动的负载效应、时钟的抖动（Tjitter）、共同时钟的相位偏移（Tskew）等，从而在接收端满足接收器件的建立时间（Tsetup）和保持时间（Thold）要求。

通过这些参数，我们可以推导出满足建立时间和保持时间的计算公式。

时序电路根据时钟的同步方式的不同，通常分为源同步时序电路（Source-synchronous timing）和共同时钟同步电路（common-clock timing）。

这两者在时序分析方法上是类似的，下面以源同步电路来说明。

源同步时序电路也就是同步时钟由发送数据或接收数据的芯片提供。

图1中，时钟信号是由CPU驱动到SDRAM方向的单向时钟，数据线Data是双向的。

图1图2是信号由CPU 向SDRAM 驱动时的时序图，也就是数据与时钟的传输方向相同时的情况。

Tsetup ’Thold ’ CPU CLK OUTSDRAM CLK INCPU Signals OUT SDRAM Signals INTco_minTco_max T ft_clkT ft_dataT cycleSDRAM ’S inputs Setup time SDRAM ’S inputs Hold time图2图中参数解释如下：■ Tft_clk ：时钟信号在PCB 板上的传输时间；■ Tft_data ：数据信号在PCB 板上的传输时间；■ Tcycle ：时钟周期■ Tsetup’：数据到达接收缓冲器端口时实际的建立时间；■ Thold’：数据到达接收缓冲器端口时实际的保持时间；■ Tco_max/Tco_min ：时钟到数据的输出有效时间。

问：Cadence的这些仿真工具有什么区别呢？在哪种情况下哪种工具更加适合呢？答：行，hspice是Synopsys公司的线路仿真工具；Spectre是Cadence公司的线路仿真工具。

他们之间显然有很多区别——显然我是倾向于用Spectre的;-)每种仿真器都有两个接口。

它们就是hspiceD和hspiceS(hspice Direct,和hspice Socket)，以及spectre和spectreS(Spectre Direct,和spectre Socket)。

这个"Socket"接口是仿真器的一个比较老的接口。

过去，很多仿真器没有一个强大的参数化语言，所以Cadence工具所做的就是使用cdsSpice （这个工具有强大的宏语语言，但实际上是一个比较脆弱的仿真器）来从头到尾充当仿真器。

所有的网表都用cdsSpice的宏语言生成，然后再翻译成目标仿真器的语言——不保留任何参数化的东西。

这种方法是可行的，但是它意味着你没有办法使用主流仿真器的所有特征。

几年以前（以IC443为例，大约1999年），引入了"direct"接口的概念，我们就去掉了中间手段而直接用相应的语言生成网表。

这样更快，更有效，并且给出了更强大的读取主流仿真器的接口。

所以hspiceD和spectre接口的（仿真器）是优选。

选哪种仿真器取决于你的需要。

以下是原文：Q:What is the difference between all these simulator in Cadence? in wich case is it suitable to use one rather than another?A:Well, hspice is a circuit simulator from Synopsys; spectre is a circuit simulator from Cadence. There are obviously lots of differences - and clearly I would be biased towards spectre ;-)For each simulator, there are two interfaces. There is hspiceD and hspiceS (hspice Direct, and hspice Socket), andspectre and spectreS (spectre direct, and spectre Socket).The "Socket" interfaces are the obsolete interfaces to the simulators. In the past, many simulators did not have a strong parameterisable language, and so what the Cadence tools did was use cdsSpice (which had a strong macro language, but was a fairly weak simulator) to act as a front end to the end simulator. All netlists were created in cdsSpice's macro language, and then translated into the destination simulator's language - without any parameterisation remaining.Such an approach worked, but it tended to mean that you couldn't access all the features of the underlying simulator.A few years ago (back in IC443, around 1999), the "direct" interfaces were introduced, and we're now cutting out the middle man and directly netlisting the right language. This is faster, more efficient, and gives greater access to the underlying simulator.So the hspiceD and spectre interfaces are the ones to go for. Which simulator you pick depends on your needs.。

CADENCE仿真步骤1.电路设计：首先，需要使用电路设计软件（例如OrCAD）绘制电路原理图。

在设计电路时，应该合理选择电路元件，确保其参数和规格满足设计要求。

2.创建电路网络：在CADENCE中创建电路网络是第一步。

通过将电路原理图导入到CADENCE中，可以建立电路的模型。

在建立电路网络时，应定义元件的参数值，并将其连接起来。

3.定义仿真设置：在进行仿真之前，需要设置仿真参数。

这些参数包括仿真类型（例如直流、交流、蒙特卡罗等）、仿真步长、仿真时间等。

此外，还可以设置其他参数，如故障分析、参数扫描等。

4. 运行仿真：设置好仿真参数后，可以开始运行仿真了。

CADENCE 提供了多种仿真工具，如PSpice、Spectre等，可以根据不同的需求选择适合的工具。

在仿真过程中，CADENCE会使用电路元件的模型计算电路参数，根据仿真设置提供的信息生成相应的结果。

5.分析仿真结果：一旦仿真完成，CADENCE会生成仿真结果文件。

通过分析仿真结果，可以评估电路设计的性能。

常见的仿真结果包括电流、电压、功耗、频率响应等。

可以将仿真结果与预期结果进行比较，找出设计中的问题并进行优化。

6.优化电路设计：根据仿真结果，可以对电路设计进行调整和优化。

优化可以包括选择不同的元件、调整元件参数、改变电路拓扑等。

通过不断迭代仿真和优化，可以逐步改进电路设计，使其达到预期的性能指标。

7.验证仿真结果：当设计经过一系列的优化后，需要验证仿真结果是否可靠。

一种常用的验证方法是进行物理验证，即将最终的电路设计制作出来并测量其实际性能。

通过比较实际测量结果与仿真结果，可以验证仿真的准确性，并进行必要的修正。

8. 导出设计文件：一旦电路设计完成并验证通过，就可以将设计文件导出，准备进一步的生产制造。

将设计文件导出为标准的格式（如Gerber文件），可以将其发送给制造商进行生产。

总结：CADENCE仿真步骤包括电路设计、创建电路网络、定义仿真设置、运行仿真、分析仿真结果、优化电路设计、验证仿真结果和导出设计文件。

cadence使用教程Cadence是一种电路设计和仿真软件，非常适合电子工程师用于电路设计和分析。

在本教程中，我们将介绍如何使用Cadence进行基本的电路设计和仿真。

首先，打开Cadence软件，并新建一个新项目。

请确保你已经安装了Cadence软件，并且拥有一个有效的许可证。

在新项目中，你需要定义电路的基本参数，如电源电压、电阻值等。

可以通过绘制原理图的方式来完成这些参数的定义。

在绘图界面中，你可以选择不同的元件，包括电源、电阻、电容、电感等。

你可以使用菜单栏中的工具来放置和连接这些元件。

一旦电路图绘制完成，你可以对电路进行仿真。

首先，需要选择合适的仿真器。

Cadence提供了多种仿真器，如Spectre和HSPICE。

选择一个适合你电路的仿真器，并设置仿真参数，如仿真时间、仿真步长等。

在仿真之前，你首先需要对电路进行布局。

布局涉及将电路中的元件放置在芯片上，并根据布线规则进行连接。

Cadence提供了强大的布局工具，可以帮助你完成这个过程。

完成布局后，你可以进行后仿真。

后仿真涉及将布局好的电路导入到仿真器中，并进行仿真分析。

你可以查看电路的性能指标，如电压、电流和功耗等。

除了基本的电路设计和仿真，Cadence还提供了其他功能，如噪声分析、温度分析和优化设计等。

你可以根据需要选择适合的功能。

总的来说，Cadence是一个功能强大的电路设计和仿真软件。

通过本教程，你可以学会如何使用Cadence进行基本的电路设计和仿真。

希望这对你的电子工程项目有所帮助。
