＊＊＊煤矿+580m阶段临时水泵房设备及排水管路安装施工措施一、工程概况*＊＊煤矿+580m阶段临时水泵房设备及排水管路安装工程地点位于重庆市*＊＊＊＊*＊＊煤矿井下+580临时水泵房及+720人行下山巷道内.+580临时水泵房巷道宽4.2米，高3.4米，巷道后方及右侧各安装水轮机进水球阀一个,两台潜水泵分别安装在巷道后方已铺设的两条轨道上面。

排水管路由+580临时水泵房经+580临时管子道至+720行人下山机头硐室缓冲水池截止。

两路管道并行敷设，敷设管道全长914米.管子为Ф219×6无缝钢管。

排水系统工作压力为2.0MPa.本次施工主要任务是：+580临时水泵房内两台水轮机进水球阀安装；两台潜水泵安装，型号为BQ160-25X7—125/S;临时水泵房配电设备一套；排水管防坠落支架及斜巷、平巷管支架安装；两趟排水管路一端与潜水泵对接另一端直接铺设到+720行人下山机头硐室缓冲水池上方。

二、施工前的准备工作1、技术准备（1）由建设单位提供全套施工图及设备合格证、说明书等随机技术资料；（2）组织工程技术人员熟悉和审查图纸、资料；（3）由建设单位组织图纸会审;（4）施工管理机构确保施工程序和方案，加强技术交底。

2、材料准备根据图纸提出材料计划并及时落实到货情况，检查材料的材质、型号规格、数量是否符合设计要求。

3、施工机具需求计划根据工程情况及特点配备施工机械、设备、工具等，见下附表：主要施工机具设备表4、劳动力配备计划根据工程特点及目前我公司的施工力量，选派具有现场实践经验并从事多年机电管理工作的高级工程师*＊*同志为项目经理，高级工程师＊*＊同志为该项目的技术负责人，具有精湛的施工人员组成施工队.劳动力配备计划见下附表：劳动力配备计划表注：工程施工根据现场实际及调整后的进度计划及时增减人员三、安装施工方法1、设备运输设备、材料等到货后堆放在副斜井井口项目部加工厂区内，加工完毕并具备运输条件后进行下运。

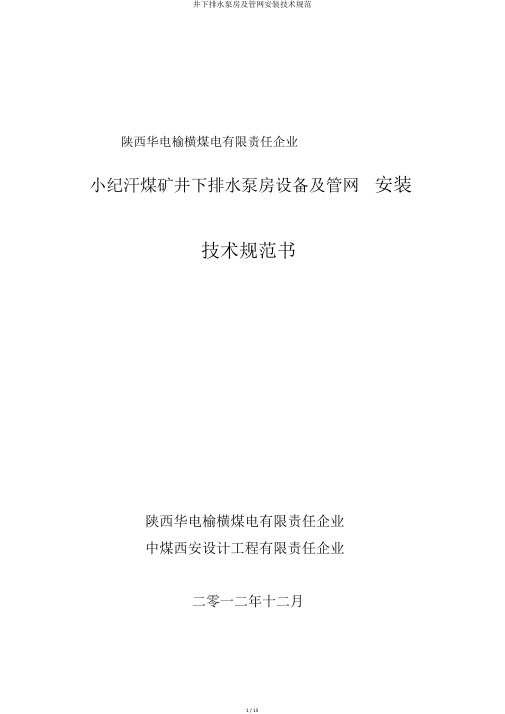

陕西华电榆横煤电有限责任企业小纪汗煤矿井下排水泵房设备及管网安装技术规范书陕西华电榆横煤电有限责任企业中煤西安设计工程有限责任企业二零一二年十二月陕西华电榆横煤电有限责任企业小纪汗煤矿井下主排水泵房设备及管网安装技术规范第一部分通用要求及条件1、总则、本技术规范书合用于陕西华电榆横煤电有限责任企业小纪汗煤矿井下排水泵房设备及综合管网安装项目。

它包含设备的查收、二次灌浆、安装、调试等方面的技术要求。

1.2 、本技术规范书提出的是最低限度的技术要求，并未对全部技术细节作出规定，也未充足引述有关标准和规范的条则，招标方应保证施工切合本技术规范和有关标准、规范。

1.3 、假如招标方没有以书面对本技术规范的条则提出异议，那么招标方可以以为招标方供给的产品完好切合本技术规范书的要求。

1.4 、在签署合同以后，因规范标准和规程发生变化而产生的一些增补要求，详细项目由两方共同约定。

1.5 、本规范书所使用的标准如与招标方所履行的标准发生矛盾时，按较高标准履行。

1.6 、合同签署的同时，按有关安装查收标准和方法要求，招标方提出合同设备进场查收、保存、设备井下搬运、基础施工、安装、试验、调试、完工查收等施工标准给招标方，并经招标方确认。

1.7 、招标方在招标文件技术部分中应明确说明工程完工查收前设备及资料保存的详尽举措，保证其完满状态。

并充足考虑与矿建等有关专业的配合工作1.8 、具备机电设备安装专业承包一级资质。

2、工程概略2.1 、工程简介小纪汗矿井位于陕西省榆林市榆阳区境内，行政区划属于榆阳区小纪汗乡、芹河乡和岔河乡管辖。

矿井设计生产能力10Mt/a 。

本工程为井下一号主排水泵房设备、井下消防洒水管路、井下排水管路、井下注胶管路、井下压风管路以及井下救生水管路等工程的安装、调试、查收等工作。

2.1.1 、主排水泵房由11 台水泵， 7 趟排水管路部署；矿井正常涌水量时水泵 5 台工作， 4 台备用，两台检修；最大涌水量时7 台水泵同时工作；水泵采用发射泵抽气引水系统，动力水源接自井下洒水管路和主排水泵房放水管。

住房和城乡建设部公告第134号－－关于发布国家标准《煤矿井下排水泵站及排水管路设计规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2008.10.15
•【文号】住房和城乡建设部公告第134号
•【施行日期】2009.03.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第134号）
现批准《煤矿井下排水泵站及排水管路设计规范》为国家标准，编号为
GB50451-2008，自2009年3月1日起实施。

其中，第4.1.1（1、2、3、4）、
4.4.1（1）、
5.1.1（2、6）、
6.0.1、6.0.2、6.0.5、6.0.8条（款）为强制性条文，必须严格执行。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部
二○○八年十月十五日。

煤矿井下泵房管道安装的标准和方法泵房管道安装(1)排水管安装:1)每台水泵应能分别向两条主排水管输水;2)每台水泵的排出管上应装设逆止阀和操作阀门;3)在水泵排出管和主排水管之间宜装设控制闸阀(一般装在斜管子道下部)～以便当主排水管或水泵排出管上的阀门出故障时～能将三者隔开;4)泵房管道应在供水管装设放水管和放水闸阀(一般可取Dg=50mm)～以便在检修时能将排水管中的水放入水仓中;5)架空排水管道最低点至泵房地坪的净空高度不得小于1.8m;6)管道布置应使安装和检修工作不受妨碍;7)应尽量减少异形管件;8)泵房中设起重机时～应使管道布置不妨碍起重机吊运设备。

9)平巷中供水管用铁丝绑吊时～固定间距一般为4，6m。

(2)吸水管安装吸水管路安装应先将吸水管托梁及支架安装好～再由水泵的吸水口开始安装吸水管、联接弯头、吸水短管、吸水底阀等～拧紧各法兰盘联接螺栓～每对法兰盘接口处都要方橡胶石棉垫～最后安装真空表。

安装水泵吸水管时应注意以下几点:1)离心泵的吸水高度～必须保证水泵在无汽蚀情况下工作。

2)吸水管路内一般是低于大气压的～若管路安装不严密～就要产生漏气现象～影响水泵正常工作。

因此～法兰连接处应非常紧固～严防空气漏入。

3)吸水管不能有存气的地方～所以吸水管的煤矿井下泵房管道安装的标准和任何部分都不能高于水泵的进水口。

吸水管如果要加异径短管连接～应采取偏心异径短管～否则容易存气～影响水泵正常工作。

4)吸水管的口径不能任意减小～底阀也不能任意改用小底阀～否则会增加吸水损失扬程～降低水泵的吸水高度。

5)水泵安装在水位上时～则应在进水管端接底阀～底阀要有足够的淹没深度～一般为吸水管直径的2倍以上～最小不得小于0.5m～以防止产生旋涡带入空气。

底阀离井底应有一定距离～一般不小于0.5m。

6)吸水管的重量不能加在水泵上～应在吸水小井的侧壁安装支架支撑吸水管自身重量～以免损坏水泵。

7)吸水管应尽量减少弯头～并尽可能短些。

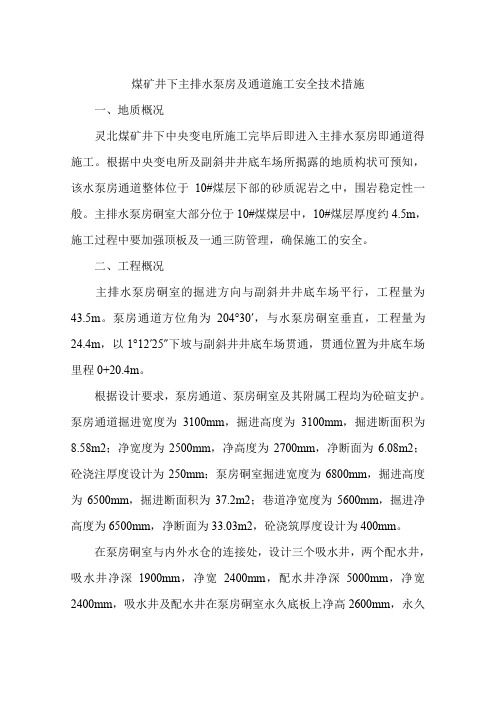

煤矿井下主排水泵房及通道施工安全技术措施一、地质概况灵北煤矿井下中央变电所施工完毕后即进入主排水泵房即通道得施工。

根据中央变电所及副斜井井底车场所揭露的地质构状可预知，该水泵房通道整体位于10#煤层下部的砂质泥岩之中，围岩稳定性一般。

主排水泵房硐室大部分位于10#煤煤层中，10#煤层厚度约4.5m，施工过程中要加强顶板及一通三防管理，确保施工的安全。

二、工程概况主排水泵房硐室的掘进方向与副斜井井底车场平行，工程量为43.5m。

泵房通道方位角为204°30′，与水泵房硐室垂直，工程量为24.4m，以1°12′25″下坡与副斜井井底车场贯通，贯通位置为井底车场里程0+20.4m。

根据设计要求，泵房通道、泵房硐室及其附属工程均为砼碹支护。

泵房通道掘进宽度为3100mm，掘进高度为3100mm，掘进断面积为8.58m2；净宽度为2500mm，净高度为2700mm，净断面为6.08m2；砼浇注厚度设计为250mm；泵房硐室掘进宽度为6800mm，掘进高度为6500mm，掘进断面积为37.2m2；巷道净宽度为5600mm，掘进净高度为6500mm，净断面为33.03m2，砼浇筑厚度设计为400mm。

在泵房硐室与内外水仓的连接处，设计三个吸水井，两个配水井，吸水井净深1900mm，净宽2400mm，配水井净深5000mm，净宽2400mm，吸水井及配水井在泵房硐室永久底板上净高2600mm，永久底板下净高5000mm，吸水井、配水井的永久支护方式为砼碹支护，砼碹厚度为250mm。

在吸水井及配水井内、泵房硐室永久底板下3000mm处，设计有一连通吸水井及配水井的配水巷，配水巷的掘进宽度为2100mm，掘进高度为2500mm，掘进断面为4.78m2；净宽度为1600mm，净高度为2100mm，净断面为3.09m2；砼碹支护，砼碹的厚度为250mm。

泵房通道、泵房硐室、吸水井、配水井和配水巷均设计有永久底板硬化，泵房通道及泵房硐室铺底厚度为100mm；其余设计铺底厚度均为300mm，混凝土设计强度为C20。

采掘工作面排水设施安装使用管理标准前言随着采煤工作的不断进行，煤矿井下的水位也随之不断上升。

为了保证矿井正常运行和生产，必须采取措施进行矿井的排水工作。

在采掘工作面排水设施的安装、使用和管理方面，制定相应的规范和标准是非常必要的。

设施安装标准设施选择根据不同的采煤工作面水位、水质等情况，选择合适的排水设施，采用现代科学技术，确保排水设施的效率和可靠性。

同时，也要考虑排水设施的使用寿命和维修维护的方便程度，以利于后期排水设施的使用和维护。

设施布置在采掘工作面排水设施的布置时，应考虑到工作面的布局和排水设施的位置，保证排水设施能够将工作面的水排放到安全地带，避免污染地下水和地表水。

布置时应注意通风、松散度以及煤层性质等因素，确保排水设施的畅通性和可靠性。

设施安装排水设施的安装需要进行专业施工，保证设施安装的牢固和可靠，确保排水设施的有效使用。

同时，也要注意安全和环保问题，避免施工过程中发生意外事件。

设施使用标准使用前检查在使用排水设施前，需要对设施进行检查，并根据具体情况确认排水设施的使用状态。

确保排水管道畅通无阻，泵站正常运转，确保设施可以正常使用。

使用过程中的注意事项在排水设施的使用过程中，需要注意泵站的油位情况，保证油位正常，避免设备烧毁。

同时，还要定期清理管道、检查设施使用情况、检查电气控制系统及防止设备受到物理损坏。

必要时，也需要及时更换设备。

排水水质在排水过程中，需要对排水水质进行监测，确保排放的水质符合环保要求。

同时，也应该对排放水进行处理，减少环境污染。

设施管理标准设施维护排水设施的维护应该做到及时、精细，定期清理管道、检查设备的状态、积极修缮设备，为设备的长期使用提供保障。

设施保养排水设施的保养应该做到人员专业、技术娴熟，确保设施的使用效果和设备的寿命。

负责人员的资质要求煤矿负责采掘工作面排水设施安装使用和管理的人员，应具备一定的技能和经验，且应该通过相关考试持有相应的资格证书，才能够担任该职务。

矿井主排水系统安全技术规范文一、引言矿井主排水系统是矿井工程中至关重要的设施之一，它的安全运行对于矿井的生产和工作人员的安全至关重要。

为了确保矿井主排水系统的安全性和稳定性，制定本技术规范。

二、总则1. 本技术规范是根据国家相关法律法规和行业标准制定的，适用于各类矿井的主排水系统的设计、施工、维护和使用。

2. 矿井主排水系统的设计、施工、维护和使用应符合国家相关法律法规和行业标准的要求。

3. 矿井主排水系统的设计、施工、维护和使用应符合矿井的特点和实际情况，注重安全性、可靠性和经济性。

三、设计要求1. 矿井主排水系统的设计应根据矿井的地质条件、水文地质条件、生产工艺和生产能力等因素进行合理确定。

2. 主排水系统的设备和管道的选型和布置应满足矿井生产和安全的要求。

3. 主排水系统的设计应考虑未来可能发生的突发情况和灾害，采取相应的措施保证系统的安全性和可靠性。

四、施工要求1. 施工单位应按照设计要求进行施工，确保主排水系统的质量和安全。

2. 施工单位应按照相关规范和标准进行施工，严格控制材料的质量和施工工艺的合理性。

3. 施工单位应进行系统的验收和测试，确保主排水系统的正常运行。

五、维护要求1. 矿井主排水系统应进行定期维护和检修，确保设备的性能和运行的稳定性。

2. 维护人员应具备相应的技术知识和操作技能，严格按照维护计划进行工作。

3. 维护人员应及时处理矿井主排水系统的故障和异常情况，保证系统的正常运行。

六、使用要求1. 矿井主排水系统的使用人员应接受相关的培训，掌握安全操作规程和应急处理措施。

2. 使用人员应按照规定的操作程序进行工作，严禁违章操作和破坏设备。

3. 使用人员应及时上报发现的故障和异常情况，并配合维护人员进行处理。

七、安全管理1. 矿井主排水系统的安全管理应建立健全，制定相关的管理制度和操作规程。

2. 矿井主排水系统的安全管理人员应具备相关的专业知识和工作经验，定期进行培训和考核。

文件编号：TP-AR-L4499In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________井下水泵房运输安装水泵及排水管路安全技术措施正式样本井下水泵房运输安装水泵及排水管路安全技术措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

施工时间：20xx年1月施工负责人：白和平安全技术措施：一、水泵及电气设备的运输与安装1、运输前，派人检查运输路线是否畅通，确认畅通后，方可进行运输；2、运输前必须在地面把水泵及电气设备进行检查查确认完好；3、运输路线：地面--轨道下山--水泵房4、用铲车进行装车、用葫芦进行卸车，必须先检查起吊机具是否完好可靠；确认完好可靠后，方可进行吊装卸车；5、运输前，专人对设备的加固情况进行检查，确认牢固可靠后，方可进行运输；6、提放车前，把钩工必须检查绞车、钢丝绳、钩头等的完好情况，确认完好可靠后，才能进行提放车；7、严格执行“行人不行车，行车不行人”制度，平巷推车时，两车相距10米以上；处理跳道时，专人进行指挥；8、安装水泵时，用于起吊的葫芦及钢丝绳扣等都必须牢固可靠，且额定能力大于起吊物重量；9、水泵及电气设备的安装按《设备安装质量标准》进行安装,且符合下列要求：1）、泵基础平面用水平仪找平，待基础水泥凝固后，将泵安放在基础上，并用水平仪检查泵及电机水平，用垫铁调正（每100MM不平度小于0.25MM）。

第四节井下排水第二百七十八条主要排水设备应符合下列要求：（一）水泵：必须有工作、备用和检修的水泵。

工作水泵的能力，应能在20h内排出矿井24h的正常涌水量（包括充填水及其他用水）。

备用水泵的能力应不小于工作水泵能力的70%。

工作和备用水泵的总能力，应能在20h内排出矿井24h的最大涌水量。

检修水泵的能力应不小于工作水泵能力的25%。

水文地质条件复杂的矿井，可在主泵房内预留安装一定数量水泵的位置。

（二）水管：必须有工作和备用的水管。

工作水管的能力应能配合工作水泵在20h内排出矿井24h的正常涌水量。

工作和备用水管的总能力，应能配合工作和备用水泵在20h内排出矿井24h的最大涌水量。

（三）配电设备：应同工作、备用以及检修水泵相适应，并能够同时开动工作和备用水泵。

有突水淹井危险的矿井，可另行增建抗灾强排能力泵房。

第二百七十九条主要泵房至少有2个出口，一个出口用斜巷通到井筒，并应高出泵房底板7m以上；另一个出口通到井底车场，在此出口通路内，应设置易于关闭的既能防水又能防火的密闭门。

泵房和水仓的连接通道，应设置可靠的控制闸门。

第二百八十条主要水仓必须有主仓和副仓，当一个水仓清理时，另一个水仓能正常使用。

新建、改扩建矿井或生产矿井的新水平，正常涌水量在1000m3/h以下时，主要水仓的有效容量应能容纳8h的正常涌水量。

正常涌水量大于1000m3/h的矿井，主要水仓有效容量可按下式计算：Ｖ＝2（Q+3000）式中 V--主要水仓的有效容量，m3；Q--矿井每小时正常涌水量，m3。

但主要水仓的总有效容量不得小于4h的矿井正常涌水量。

采区水仓的有效容量应能容纳4h的采区正常涌水量。

矿井最大涌水量和正常涌水量相差特大的矿井，对排水能力、水仓容量应编制专门设计。

水仓进口处应设置箅子。

对水砂充填、水力采煤和其他涌水中带有大量杂质的矿井，还应设置沉淀池。

水仓的空仓容量必须经常保持在总容量的50%以上。

第二百八十一条水泵、水管、闸阀、排水用的配电设备和输电线路，必须经常检查和维护。

井下排水管路铺设水泵安装及排水安全技术措施改在建筑工地、煤矿以及其他工业生产现场，井下排水是非常重要的工作。

排水过程需要注意操作流程和安全措施，以免造成意外危害。

本文讨论了井下排水工作，包括排水管路铺设、水泵安装和排水安全技术措施。

排水管路铺设井下排水管路的设计需要考虑很多因素，例如排水距离、排水泵的选型以及管道的尺寸等。

管道排水通常采用“冲洗排水法”和“泵送排水法”。

冲洗排水法冲洗排水法常用于地面上的水井或者未深度达到5米的地下井。

该方法的原理是：利用自然重力，将水通过重力效应倾斜排出。

由于排水口附近的管路受水压影响很大，因此水流速度较快，能够在短时间内将水排出井外。

泵送排水法泵送排水法适用于井深度超过5米的井下排水。

该方法借助水泵，将排水管道与地下水源相连，利用泵的作用将水提升排出。

该方法需要选配合适的水泵，排水能力和排水距离等需要考虑。

水泵的选购和安装在排水工作中，水泵很重要，因为它的工作效率直接关系到排水的速度和效果。

事实上，各种类型的水泵均可用于井下排水，例如离心泵、隔膜泵和柱塞泵等。

离心泵离心泵是最常用的泵之一，因为它的耐用性强并且维护简单。

离心泵的工作原理基于伯努利原理，即利用人造力量，将水泵入较高的区域或从较低的区域排出。

需要注意的是，离心泵的排水能力随着管道压力的降低而降低，并且在抽水过程中需要定期清洗过滤器。

隔膜泵隔膜泵是一种以空气为动力的泵，可以在广泛的应用领域传输化学药品、工艺废水和三离子液体等。

在井下排水过程中，隔膜泵主要用于低头井排水和井下工程排水。

柱塞泵柱塞泵适用于高粘度液体的排放，例如泥浆、污水和高浓度化学药品。

由于其压力充足，柱塞泵也是并流运作、强制喷洒、火管灭火和污水处理等领域的重要组成部分。

在水泵安装时，需按照相关标准进行操作，以确保安装正确、稳定和安全。

使用水泵时，需要定期检查阀门、过滤器和蒸汽泵的状态，调整液位以保持稳定运作，避免泵的损坏并确保安全。

排水安全技术措施井下排水工作需要提高安全意识，确保工作现场安全，防止造成人员伤害和设备损坏。
