点钞机常见故障及解决方法一、点钞机无法启动1. 检查电源插头是否插好，电源线是否接触良好；2. 检查电源开关是否处于开启状态；3. 检查电源是否正常供电，可以尝试更换插座或使用电压表检测电源电压；4. 如果以上问题都排除了，可能是点钞机内部的电路故障，需要联系专业维修人员进行检修。

二、点钞机显示屏无法显示或显示不正常1. 检查显示屏连接是否松动或有杂质进入，可以尝试重新连接或清洁；2. 检查显示屏是否受到阳光直射或强光照射，可以调整点钞机的位置或遮挡阳光；3. 如果以上问题都排除了，可能是显示屏内部故障，需要联系专业维修人员进行检修或更换显示屏。

三、点钞机出现卡钞或卡币现象1. 检查点钞机内部是否有异物或杂质，可以使用吸尘器或软刷清洁；2. 检查点钞机的传感器是否灵敏，可以用纸币或卡片进行测试；3. 如果以上问题都排除了，可能是点钞机的机械部件出现故障，需要联系专业维修人员进行检修或更换零部件。

四、点钞机出现误差较大的情况1. 检查点钞机的传感器是否出现故障，可以使用专业的清洁剂或清洁卡进行清洁；2. 检查点钞机的传感器是否调整正确，可以根据使用说明书进行调整；3. 如果以上问题都排除了，可能是点钞机的软件或硬件出现故障，需要联系专业维修人员进行检修或升级。

五、点钞机出现卡纸或卡币现象1. 检查点钞机的进钞口和出钞口是否有纸屑或杂物堵塞，可以使用吸尘器或软刷进行清理；2. 检查纸币是否叠放过多，可以减少纸币的叠放数量；3. 如果以上问题都排除了，可能是点钞机的机械部件出现故障，需要联系专业维修人员进行检修或更换零部件。

六、点钞机出现计数错误的情况1. 检查点钞机的传感器是否清洁，可以使用专业的清洁剂或清洁卡进行清洁；2. 检查点钞机的传感器是否调整正确，可以根据使用说明书进行调整；3. 如果以上问题都排除了，可能是点钞机的软件或硬件出现故障，需要联系专业维修人员进行检修或升级。

总结起来，点钞机常见的故障包括无法启动、显示屏异常、卡钞或卡币、误差较大、卡纸或卡币、计数错误等。

点钞机常见故障及解决方法1.开机后无显示①检查电源的插座是否有电②检查点钞机的插头是否插好③检查点钞机的保险丝是否已熔断2.开机后出现故障提示代码一般点钞机具有故障自检功能，开机后点钞机就自诊是否有故障。

不同的点钞机，故障代码也不一样。

请参考《使用说明书》。

3.计数不准①调节托钞盘后部的垂直螺丝，顺时针拧一周或两周②清理光电记数传感器上的积尘（除尘）。

③清尘后不能恢复正常，阻力橡皮、捻钞轮是否严重磨损。

换完后再进行调整。

④调节送钞台光电计数器传感器的对正位置4.荧光鉴伪不报警或检伪灵敏度降低①调节电路板灵敏度按键或灵敏度调节电位器（荧光鉴伪的灵敏度）②荧光灯管光传感器（紫光灯探头）是否积灰尘③荧光灯管是否老化5.启停方式失灵①送钞传感器是否积灰尘②送钞传感器和主电路板连接开路，接好即可③点钞机皮带是否折断点钞机维修虽然说点钞机维修是一项要一定专业知识和技能的人才能去维修，是要由厂家专业的维修技术人员才能去完成。

但有时，点钞机出现的一些小问题，对于非专业人员来说也是可以修理的。

下面说下什么样的故障不要专业人员而用户可以自行处理。

点钞机常见的故障有计数不准、荧光鉴伪不报警、开机后没有显示、开机后出现故障提示等。

点钞机出现计数不准的问题时，首先要考虑是不是好久没有除尘的原因造成的，先清理一下灰尘。

如果清理之后还不能恢复正常的话，可能是易损件已经到了使用寿命，可以更换易损件，换完以后再调整一下，一般就可以恢复正常了。

对于荧光鉴伪不报警的问题，可以先调节一下荧光鉴伪的灵敏度（具体方法一般在使用说明书上写得很清楚）。

如果仍不能解决，可以试着更换紫外灯管。

如果更换灯管和调整均无效的话，就需要请专业的维修人员，由他们去做进一步的处理了。

对于开机以后无显示，这种故障多数和电源有关系。

可以查看一下电源的插座是否有电，换一个插座试一下；如果还不行，可检查机器的插座是否插好，机器的保险丝是否已断。

如果查不出原因，那就需要请专业的维修人员处理。

点钞机通病处理方法1：鉴伪部分荧光灵敏度低1.光传感器有灰2，灵敏度没调好荧光检测真钞报警，1钞票洗过2，灵敏度高3，室内有强光照荧光检测假钞不报警1，不反射荧光的2，光传感器老化3，灵敏度低磁检真钞报警1，钞票上贴有纸片2，钞票飞钞或放钞方法不对3，磁性传感器表面有异物2:捻钞部分、磁性检测假钞不报警1，周围有强磁场2，磁性传感器故障漏记张数1，捻钞胶轮和阻力片摩擦力不够2，送钞舌过前，3，捻钞胶轮齿磨损4.阻力橡皮磨损凹槽过深落钞不畅1，捻钞胶轮和阻力橡皮摩擦力太大2，出错标志出错部位排除方法左计数传感器清除传感器灰尘右计数传感器清除传感器灰尘防漏接钞传感器清除传感器灰尘或取走接钞台上纸币电机错转速传感器积灰、电机或传动带故障扫灰或更换左xx传感器清除传感器灰尘右xx传感器清除传感器灰尘纸质1中光检可疑币嘟嘟嘟纸质2左右光检可疑币嘟嘟嘟纸质3左右磁信号可疑币嘟嘟嘟纸质4安全线信号可疑币嘟嘟嘟纸质5xx可疑币嘟嘟嘟残币残钞或下钞斜嘟嘟嘟券别错面值错误嘟嘟嘟◆点钞机常用传感器故障简易判别方法：点钞机中主要使用的传感器有如下三种：红外发射管、红外接收管、磁头(下计数红外管)1）磁头故障判别(包括长磁头与小磁头)a.拔下磁头接插件；b.用三用表电阻2KΩ档测量磁头1脚与3脚，其阻值应为几百欧姆。

若开路或短路均无磁信号，会造成相应票面张张误报。

c.用三用表测量磁头第二脚与磁头外壳应相连通且与机壳无短路现象，否则会造成磁信号干扰，相应票面误报会较高。

2）红外发射管(包括下计数红外管、防漏发射管、码盘发射管、启停发射部分)a.拔下相应接插件；b.将三用表置二极管档位，用红表笔接A 脚，黑表笔接K 脚，其管压降应为1.1V左右，如短路或断路均为连线或传感器故障。

红黑表笔互换测量应为开路。

3）红外接收管(包括上计数红外管、防漏接收管、码盘接收管、启停接收部分)a.关机拔下接插件；b.将三用表置2MΩ档，用红表笔接C 脚，黑表笔接e 脚测量电阻值应为几百KΩ，如短路或断路均为连线或传感器故障。

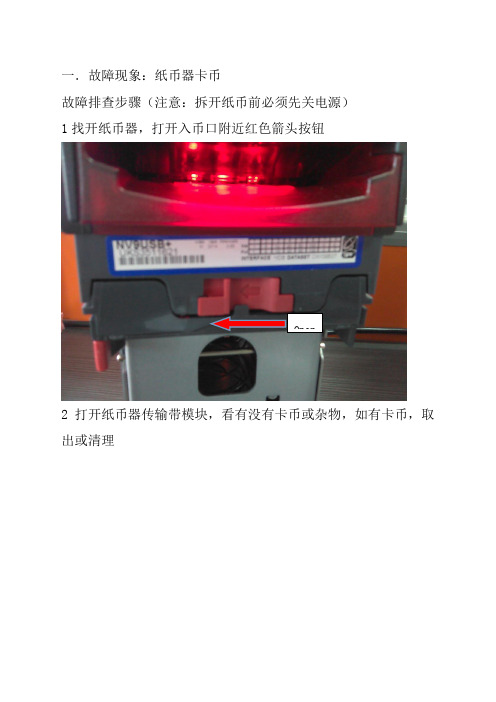

一．故障现象：纸币器卡币故障排查步骤（注意：拆开纸币前必须先关电源）1找开纸币器，打开入币口附近红色箭头按钮Open2打开纸币器传输带模块，看有没有卡币或杂物，如有卡币，取出或清理用力往里按该3打开纸币器找零头，看有没有卡币或者杂物，如有，清理或取出4取出钱箱，看钱箱是否运作作正常二．故障现象：纸币器钱筒有钱，但是菜单循环纸币显示余额不显示循环纸币余额没有数字显示，原因纸币器通讯线路没连上 故障排查步骤1检查主板上MDB 插头五根线是否压紧在插头里面，可用手拔一下检测是否松动。

掰开该按按下该按钮左右各一个检查线是2检查纸币器上面黑色插头是否插紧。

检查插头3线路没松动和损坏则是MDB盒问题，需更换MDB盒。

三．故障现象：纸币器钱筒有钱，但是菜单循环纸币显示余额零张，原因找零头卡币。

故障排查步骤1查看找零头里面是否有纸币2进入菜单-查询-循环纸币余额，按0键或者1键看是否有纸币退出。

2按住按钮，前盖灯亮。

保持到前盖灯灭掉然后松开，将找零头里面的钱清空到钱箱钱。

长时间闪烁 短时间闪 烁 意义 正确操作11纸币路径开路确保纸币器合紧牢固且没有纸片杂物堵塞在纸币通道2 纸币器卡币 打开纸币器检查纸币通道是否有阻塞纸币或灰尘杂物导致纸币器检查错误。

3 纸币器无法初始化 纸币器必须返回维修中心重新初始化 22钱箱阻塞检查钱箱纸币板移动正常并且压钞部件在原位3 1 固件校验错误 重新下载数据包/固件文件到NV11 2 固件所选接口不可用 下载正确数据包/固件文件到NV11 3 EEPROM 校验错误 重新下载数据包/固件文件到NV11 4数据包校验错误下载正确数据包/固件文件到NV11严禁私自使用其他注意事项：1. 在纸币入口用醒目贴纸提醒纸币器接收的面额和注意将纸币平整放入，如果太软或者太旧的纸币可能会导致卡币.2. 定期检查钱箱纸币数量，及时清理走已经存入的钱币。

如果钱币太多而没有清理，可能会引起卡钞等状况。

ATM常见故障分析与解决第一篇：ATM常见故障分析与解决ATM 常见故障的分析与解决NCR ATM 国内目前共有三种型号，它们是50XX、56XX、58XX，主要分为：出钞模块、磁卡读写器模块、打印机模块、存款模块、电源模块、键盘模块、显示器模块、杂设备模块等。

下面就一些常见故障进行分析：4.1 出钞模块（1）出钞时有卡钞.钞票卷角现象。

常规检修过程如下：1）钞票是否放错钞箱.钞箱盖是否盖错。

2）检查钞票质量。

3）检查钞箱内侧底部定位是否太窄。

4）检查钞票摆放是否整齐。

5）检查plvdt 传感器是否位置安装有误差。

6）检查吸钞时序与叠钞时序是否正确。

对56 系列ATM 用“CSOH”清除错误记录。

对50 系列ATM 用诊断下“REPORT”菜单中的“C-FIT”清除。

（2）清钞道时，主马达不动作。

原因：1）主马达故障2）固态继电器或马达启动电容的故障（3）其它原因导致的主马达启动信号为高电平例：吸钞模块真空活塞磁吸器（选吸阀）的故障会导致该信号为高电平。

选吸阀线圈断路或24V 电源线虚焊均会导致主马达不启动。

* 注意：用LEVEL 1 测试选吸阀时要撤掉钞箱，否则报错。

（4）出钞控制板坏，马达发出“嗡……”的响声。

清钞道失败原因：1）钞箱没有推到位2）传感器故障一般检查：根据屏幕提示的状态码和资料码查代码表辅助工具：红外测量片和万用表例如：M-STATUS=05/18/14 M-DATA=04 08 00 11 分析：2#吸钞模块吸钞传感器故障。

在初始化时测量接受管为11.8V（正常值为0.17V)发射管为11.8V（正常值为1.34 V)红外片测量发射管不发光。

结论：发射管有故障。

M-STATUS=07 检测不到废钞箱。

M-STATUS=03 吸钞失败，更换吸盘。

出钞控制板直流24V 不能正常供电。

（24V 测量出钞控制板J1-12 和J1-1）。

原因： 1）保险箱联锁开关失灵2）电源继电器触点虚接。

点钞机组成：下钞、传感器、接钞、传动、机架、电子电路常见故障分析1、误报：（1）码盘积灰/码盘传感器损坏。

（2）斜钞：下钞左右力度不平衡。

（3）磁头间隙、磁头损坏。

（4）钢轮间隙。

（5）7905损坏，张张报2、大电机不转：（1）水泥电阻有问题。

（2）大电机损坏。

（3）电机传动带断或脱落。

（4）启动电容损坏，遮住启动光耦（下钞传感器），用力带动电机轮，若电机工作，则为启动电容坏，更换。

（5）控制电路故障，使用排除法，一级一级检测，BT136损坏可能行大。

（6）大电机损坏或老化无力，更换大电机3、任何钞都不报警：（1）普通机中小磁头损坏。

（2）计数管损坏4、不显示张数：计数管有问题5、计数不准：（1）轮与阻力橡皮之间的摩擦力不够，调整或更换接钞轮或阻力橡皮。

（2）下钞轮或阻力橡皮严重磨损，更换。

（3）五指钢片位置过前，后移。

6、多计数：（1）计数管积尘或没对准。

（2）计数管穿透过强，调低发射功率。

（3）斜钞7、开机后不能停机：（1）启动光耦有异物或灰尘遮挡。

（2）电路有故障，启动光耦无问题的情况下，控制电路中的双向硅BT136坏的机会多，更换。

（3）强光照射启动光耦，避免强光直接照到启动光耦（4）BT之间的过压保护电容104损坏8、开机没电：（1）保险丝断，更换。

（2）电源插座接触不良，连线松断。

（3）变压器没工作，检查是否烧坏，测量输出端。

（4）7805稳压器不工作，测量7805输入端与输出端是否正常，测CPU上有+5V 为正常。

（5）晶振损坏或虚焊，CPU工作电压正常则为晶振虚焊或损坏，重焊或跟换9、报警无响声：更换轰鸣器(小喇叭)10、接钞轮不转：（1）882、2500、502芯片损坏（2）小电机损坏或老化，更换。

（3）传动带断，更换O型圈11、开机死机，长鸣：（1）晶振，虚焊或损坏。

（2）芯片，接触不良或损坏12、过钞声音很大：检查钢轮是否有污垢、大电机、小电机，下钞轮松紧度13、QL—2008（普通机）不抓假：受干扰，拔掉中小磁头线14、开机烧保险丝：（1）变压器烧坏。

怎样处理点钞机故障一般故障排除方法故障现象排除方法紫光误报：（原因分析：灵敏度太高避开强光源）逆时针适当调节电位器紫光漏报：（原因分析：灵敏度太低清除灰尘）顺时针适当调节电位器紫光管损坏：更换紫光管紫光传感器插头接触不良：重新插好插头磁性误报：（原因分析：磁头信号弱）逆时针调节电位器磁头插头接触不良：重新插好插头磁头间隙太大：调小间隙宽度异常：（各种币全部误报时）清除码盘及光耦灰尘，查看光耦是否脱落运转时调节码盘电位器使第脚电压为更换码盘光耦磁路放大器异常：更换主板磁性漏报：（原因分析：槽轮上有杂物干扰）启动机器用毛刷清除杂物磁头比较电压过低：调高磁头比较电压磁头损坏：更换磁头磁头间隙太小：调整间隙磁路放大器异常：更换主板主板与电源板的电源连线接触不良：重新插好插子不计数计数对管有灰尘或移位：清除灰尘对准光轴接收管电压偏差：调节相应电位器计数少张：（原因分析：喂钞台磨擦力过松）顺时针调节喂钞台旋钮计数对管有灰尘：用毛刷清除灰尘不启动：（原因：启动光耦连接线脱落）重新插好启动光耦各段接插件自动清零对管插子接触不良或损坏：重新插好清零插子或更换对管喂钞台调节过紧或纸币卡住：逆时针调松喂钞台或清除纸币启动光耦损坏：更换启动光耦电源板损坏：更换电源板大电机转动慢或震动：（原因：电源板损坏）更换电源板开机大电机转，接钞轮不转：（原因：信号线插子脱落）重新插好信号线插子开机蜂鸣器一直叫或显示乱码：（原因：单片机损坏或晶振损坏）更换单片机或晶振显示器缺笔：（原因：数码管坏）更换显示器报警无声音：（原因：蜂鸣器损坏）更换蜂鸣器开机全无：（原因：保险丝烧毁电源板损坏）更换电源板大电机损坏：更换大电机电源变压器损坏：更换电源变压器启动时其它正常显示器无显示：（原因分析：显示器连接线接触不好或显示器不行）重新插好或更换显示器连接线、更换显示器开机自检显示代码代码故障部位光检左计数右计数进钞光耦磁头接钞光耦数据读取，（同时按下功能与复位键开机）光检机无此功能项目磁性宽度/ mm数据> -如不符合上表数据即会停机报警，（注：以上数据为十六进制显示）参数显示位置：计数显示窗预置显示窗磁性宽度各电位器电压围表：名称磁头左右计数码盘紫光电位器电压V V适当效果磁检无漏无误计数准确IC2 第1 脚电压为光检无漏无误注：磁头与槽轮间隙为-0.4 mm。

点钞机的一般维保、及故障
下面是维保工程中的常见故障：
1.开机报红外异常
查看红外管是否有纸屑等异物遮挡住；点钞机各部件是否就位。

2．点钞机在点钞过程中，会出现误报现象
为了减少点钞时机器误报麻烦。

可调整机器的部分参数以及机器的结构；A 类点钞机机器结构调节：如，磁头间隙、红外位置、钞板等；参数调节：如，红外参数、码盘参数、反射参数、图像参数等等。

3. 荧光异常
查看机器中是否有积灰，有就清理荧光盒灰尘；清理后还是误报更换荧光盒。

4. 卡钞
查看是否有异物在捻钞轮下面卡住,如，硬币、橡皮筋、回形针等。

关机状态，用手转动压钞轮（槽轮或捻钞轮）走张八成新以上的纸币或练功卷，看有没有卡钞现象。

下面图片是维保过程中常查阅的资料：。

修理坏了的验钞机有哪些⽅法和诀窍 验钞机属于电⼦、机械产品，随着使⽤的时间长和其⼯作量的⼤⼩，或多或少都会出现问题。

那么应该怎么进⾏维修呢?以下是店铺为你整理的修理验钞机⽅法，希望能帮到你。

修理验钞机⽅法 第⼀种：开机后⽆显⽰ 1、检查电源的插座是否有电; 2、检查点钞机的插头是否插好; 3、检查点钞机的保险丝是否已熔断。

第⼆种：开机后出现故障提⽰代码 ⼀般点钞机具有故障⾃检功能，开机后点钞机就⾃诊是否有故障。

第三种：计数不准 1、调节托钞盘后部的垂直螺丝，顺时针拧⼀周或两周; 2、清理光电记数传感器上的积尘(除尘); 3、清尘后不能恢复正常，阻⼒橡⽪、捻钞轮是否严重磨损。

换完后再进⾏调整; 4、调节送钞台光电计数器传感器的对正位置。

第四种：荧光鉴伪不报警或检伪灵敏度降低 1、调节电路板灵敏度按键或灵敏度调节电位器(荧光鉴伪的灵敏度); 2、荧光灯管光传感器(紫光灯探头)是否积灰尘; 3、荧光灯管是否⽼化。

第五种：启停⽅式失灵 1、送钞传感器是否积灰尘; 2、送钞传感器和主电路板连接开路，接好即可; 3、点钞机⽪带是否折断。

验钞机的⼯作原理 我国现⾦流通规模庞⼤，银⾏出纳柜台现⾦处理⼯作繁重，点钞机已成为不可缺少的设备。

点钞机集计数和辨伪于⼀⾝，随着印刷技术、复印技术和电⼦扫描技术的发展，伪钞制造⽔平越来越⾼，必须不断提⾼点钞机的辨伪性能。

按照钞票运动轨迹的不同，点钞机分为卧式和⽴式点钞机。

卧式点钞机采⽤⾯出钞连续分张的，以每秒⼗五张以上的速度对钞票进⾏清点、辨伪，通常还具有⾃动开停机、预置数、防双张、防粘张和防夹⼼等辅助功能。

辨伪⼿段通常有荧光识别、磁性分析、红外穿透三种⽅式。

点钞机由捻钞、出钞、接钞、机架和电⼦电路等六部分组成。

主要由滑钞板、送钞⾆、阻⼒橡⽪、落钞板、调节螺丝、捻钞胶圈等组成。

将要清点的钞票逐张捻出是保证计数准确的前提。

该机采⽤⾯出钞连续分级的：捻钞胶圈捻⾛处于表⾯的⼀张钞票，下⾯的钞票被阻⼒橡⽪粘住，使表⾯的钞票与下的钞票分开，实现分张。

投币器是自动售货机中最重要的组件之一，它负责接受用户的硬币和纸币，以换取商品或服务。

然而，投币器也很容易出现各种故障，比如硬币不接受、纸币被卡住、读卡器失灵等等。

这些故障给自动售货机的维护带来了巨大的麻烦，因此如何快速应对各种故障是每一位自动售货机维护人员所必须掌握的技能。

本文将针对如何快速应对各种投币器故障进行详细介绍。

我们需要了解投币器的结构和工作原理。

投币器包括接收硬币和纸币的部分、处理部分和存储部分。

接收硬币和纸币的部分通常包括硬币和纸币识别器，以及硬币和纸币的接收器。

处理部分负责将用户支付的金额显示在屏幕上，并将数据传输给自动售货机的控制系统。

存储部分则是存储收到的硬币和纸币，以便在需要时找零或转换成其他货币。

投币器故障处理的基本流程是排除故障原因，解决具体问题，再根据问题类型进行归纳分类。

在此基础上，我们可以总结出以下针对不同投币器故障的应对方法：1.硬币接收不到硬币接收不到的原因可能是硬币识别器损坏、硬币接收器堵塞、机器内部接线松动等等。

针对这类问题，我们可以先检查硬币接收器是否有堵塞，如果有的话可以使用吸尘器或其它清洁工具清理一下。

如果清理无效，可以拆开硬币接收器，检查接线是否松动或异常断裂。

另外，也可以使用一些专业工具，比如万用表等进行测试。

2.纸币接收不到纸币接收不到的原因可能是识别器故障、接收器堵塞、接线松动、传感器损坏等等。

针对这类问题，我们可以先检查纸币接收器是否有卡住纸币，如果有的话可以小心地将其取出。

如果依旧无法解决问题，可以参照硬币接收不到的处理方法，拆开并检查接线和传感器。

3.找零无法进行找零无法进行的原因可能是存储器没有零钱，零钱不足、接线或电源故障等等。

针对这类问题，我们可以先检查零钱存储器是否有足够的硬币和纸币存储，如果存储器过少则需要及时添加零钱。

如果存储器有足够的零钱但依旧无法找零，则需要检查接线是否有松动或电源是否正常。

4.读卡器失灵读卡器失灵的原因可能是卡片损坏、读卡器坏了、接线松动或机器内部硬件故障等等。
