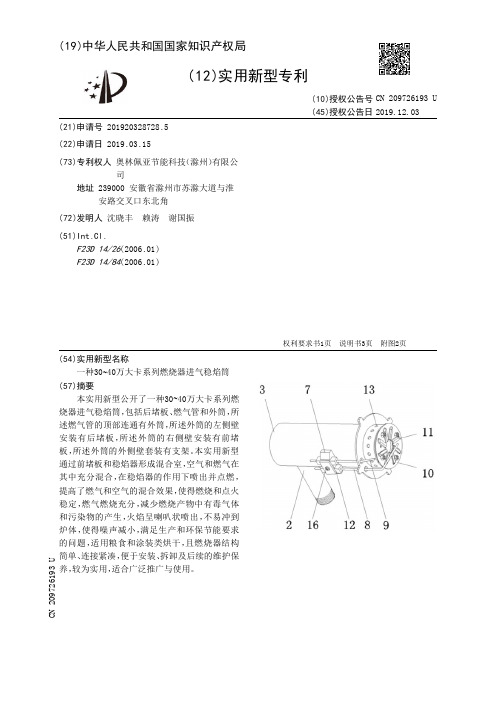

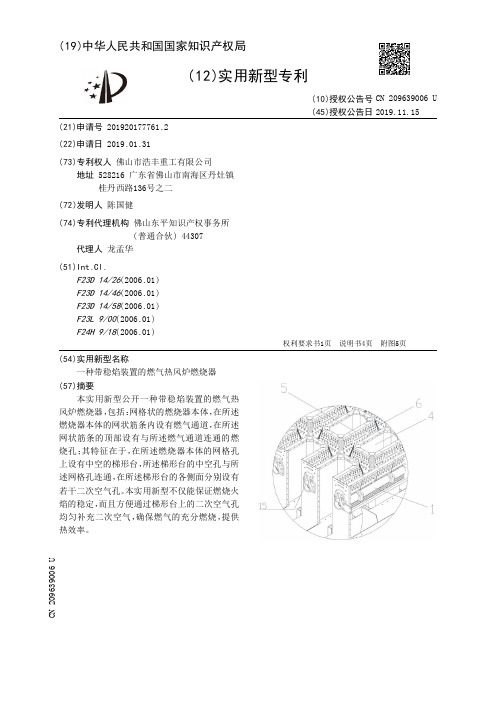

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920328728.5(22)申请日 2019.03.15(73)专利权人 奥林佩亚节能科技（滁州）有限公司地址 239000 安徽省滁州市苏滁大道与淮安路交叉口东北角(72)发明人 沈晓丰　赖涛　谢国振　(51)Int.Cl.F23D 14/26(2006.01)F23D 14/84(2006.01)(54)实用新型名称一种30~40万大卡系列燃烧器进气稳焰筒(57)摘要本实用新型公开了一种30~40万大卡系列燃烧器进气稳焰筒，包括后堵板、燃气管和外筒，所述燃气管的顶部连通有外筒，所述外筒的左侧壁安装有后堵板，所述外筒的右侧壁安装有前堵板，所述外筒的外侧壁套装有支架。

本实用新型通过前堵板和稳焰器形成混合室，空气和燃气在其中充分混合，在稳焰器的作用下喷出并点燃，提高了燃气和空气的混合效果，使得燃烧和点火稳定，燃气燃烧充分，减少燃烧产物中有毒气体和污染物的产生，火焰呈喇叭状喷出，不易冲到炉体，使得噪声减小，满足生产和环保节能要求的问题，适用粮食和涂装类烘干，且燃烧器结构简单、连接紧凑，便于安装、拆卸及后续的维护保养，较为实用，适合广泛推广与使用。

权利要求书1页 说明书3页 附图2页CN 209726193 U 2019.12.03C N 209726193U权　利　要　求　书1/1页CN 209726193 U1.一种30～40万大卡系列燃烧器进气稳焰筒，包括后堵板(1)、燃气管(2)和外筒(3)，其特征在于：所述燃气管(2)的顶部连通有外筒(3)，所述外筒(3)的左侧壁安装有后堵板(1)，所述外筒(3)的右侧壁安装有前堵板(6)，所述外筒(3)的外侧壁套装有支架(5)，所述前堵板(6)的右侧壁通过螺栓(15)安装有有稳焰器(10)，所述外筒(3)的外侧壁安装有点火棒座(7)，所述点火棒座(7)的前侧壁安装有连接件(16)，所述点火棒座(7)和连接件(16)之间上下两端均安装有碍子(12)，两组碍子(12)的内腔分别插接有点火棒(9)和检测棒(8)。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201911410059.7(22)申请日 2019.12.31(71)申请人 三一汽车制造有限公司地址 410100 湖南省长沙市经济技术开发区三一工业城(72)发明人 雷林韬　刘亮　赵威威　(74)专利代理机构 北京友联知识产权代理事务所(普通合伙) 11343代理人 尚志峰　胡晓明(51)Int.Cl.F23D 14/26(2006.01)F23D 14/70(2006.01)(54)发明名称稳焰盘和燃烧器(57)摘要本发明提出了一种稳焰盘和燃烧器，其中，稳焰盘包括：外盘圈和内盘圈；旋流叶片，可转动地设于外盘圈和内盘圈之间；第一传动组件，第一传动组件的一端与旋流叶片连接；驱动装置，与第一传动组件的另一端连接，其中，驱动装置用于驱动旋流叶片转动。

通过本发明的技术方案，实现了稳焰盘的旋流叶片的旋流角度自动调节，不再需要熄火后推出燃烧器进行手动调节，可以在调节的同时观察调节效果，不需要反复熄火，提升了旋流角度调节的便利性和调节效率。

权利要求书2页 说明书6页 附图3页CN 111059535 A 2020.04.24C N 111059535A1.一种稳焰盘，其特征在于，包括：外盘圈(100)；内盘圈(101)，同轴地设置在所述外盘圈(100)中；旋流叶片(102)，设于所述外盘圈(100)和所述内盘圈(101)之间，且所述旋流叶片的两端分别与所述外盘圈(100)、所述内盘圈(101)可转动地连接；第一传动组件，所述第一传动组件的一端与所述旋流叶片(102)连接；驱动装置，与所述第一传动组件的另一端连接，所述驱动装置通过所述第一传动组件驱动所述旋流叶片(102)转动。

2.根据权利要求1所述的稳焰盘，其特征在于，所述第一传动组件包括第一摇臂传动机构或第一齿轮传动机构或第一链轮传动机构。

3.根据权利要求2所述的稳焰盘，其特征在于，所述第一摇臂传动机构包括：第一摇臂(104)，所述第一摇臂(104)的一端与所述驱动装置连接，所述第一摇臂(104)的另一端与所述旋流叶片(102)连接，所述驱动装置用于驱动所述第一摇臂(104)摆动。

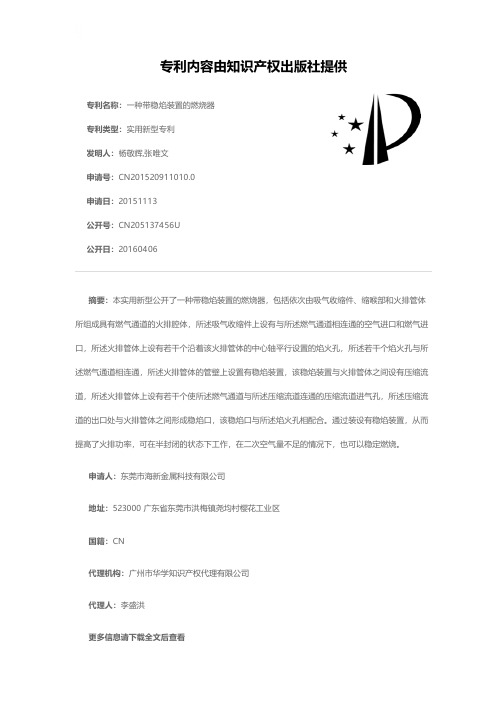

专利名称：一种带稳焰装置的燃烧器专利类型：实用新型专利
发明人：杨敬辉,张唯文
申请号：CN201520911010.0
申请日：20151113
公开号：CN205137456U
公开日：
20160406
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种带稳焰装置的燃烧器，包括依次由吸气收缩件、缩喉部和火排管体所组成具有燃气通道的火排腔体，所述吸气收缩件上设有与所述燃气通道相连通的空气进口和燃气进口，所述火排管体上设有若干个沿着该火排管体的中心轴平行设置的焰火孔，所述若干个焰火孔与所述燃气通道相连通，所述火排管体的管壁上设置有稳焰装置，该稳焰装置与火排管体之间设有压缩流道，所述火排管体上设有若干个使所述燃气通道与所述压缩流道连通的压缩流道进气孔，所述压缩流道的出口处与火排管体之间形成稳焰口，该稳焰口与所述焰火孔相配合。

通过装设有稳焰装置，从而提高了火排功率，可在半封闭的状态下工作，在二次空气量不足的情况下，也可以稳定燃烧。

申请人：东莞市海新金属科技有限公司
地址：523000 广东省东莞市洪梅镇尧均村樱花工业区
国籍：CN
代理机构：广州市华学知识产权代理有限公司
代理人：李盛洪
更多信息请下载全文后查看。

专利名称：一种带助燃方式的稳定型低污染煤粉燃烧器专利类型：实用新型专利
发明人：徐福州
申请号：CN200520146939.5
申请日：20051228
公开号：CN2883932Y
公开日：
20070328
专利内容由知识产权出版社提供
摘要：一种带助燃方式的稳定型低污染煤粉燃烧器，是通过在一般煤粉一次风喷口内部或外缘设置气态或液态易燃燃料引入管道来实现的。

在一次风中混合部分气态或液态易燃燃料，通过易燃燃料的提前燃烧，引燃煤粉燃料并形成煤粉燃料的分级燃烧，降低NO的排放。

采用内置易燃燃料管道时，助燃强度和降低NO的程度由易燃燃料管道喷口在一次风道的位置来调节；采用外部设置易燃燃料管道时，则由易燃燃料管道和一次风管道的夹角来调节。

通过易燃燃料喷入后的快速燃烧，达到提高煤粉燃烧的稳定性，并形成煤粉分级燃烧，降低NO的形成与排放，实现高效稳定燃烧下的清洁燃烧过程。

申请人：徐福州
地址：100083 北京市海淀区志新村小区15号1706
国籍：CN
更多信息请下载全文后查看。

专利名称：低浓度燃气脉动燃烧稳定装置专利类型：实用新型专利
发明人：袁隆基,张保生,方长江
申请号：CN201721199470.0
申请日：20170918
公开号：CN207334733U
公开日：
20180508
专利内容由知识产权出版社提供
摘要：本实用新型属于燃气脉动燃烧技术领域，具体涉及低浓度燃气脉动燃烧稳定装置，包括进口阀门、多孔介质室、连续点火器、燃烧室和尾管，其特征是，所述多孔介质室的前端与进口阀门连接，后端与燃烧室连接，所述尾管与燃烧室的后端连接，所述连续点火器布置在多孔介质室的出口即燃烧室的前端，所述多孔介质室填充多孔介质。

本实用新型的有益效果是可有效避免燃气热值低导致的点不着火或着火后很快熄火的问题，以及燃气浓度处于爆炸范围导致的点火爆炸问题，从而有效地解决低浓度燃气脉动燃烧不稳定的问题。

申请人：贵州盘江煤层气开发利用有限责任公司,中国矿业大学
地址：550081 贵州省贵阳市观山湖区林城西路95号盘江集团七楼
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型带稳流功能的燃烧器专利类型：实用新型专利
发明人：苏浩
申请号：CN201420816351.5
申请日：20141219
公开号：CN204388052U
公开日：
20150610
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型带稳流功能的燃烧器。

本实用新型的目的在于提供一种改进的种新型带稳流功能的燃烧器。

本实用新型包括燃烧器主体以及设有主体上的燃烧板，所述燃烧板通过卡件固定，其特征在于：所述主体内设有用于稳流的稳流装置，所述稳流装置呈锥形；稳流装置上侧面设有若干出气孔，所述出气孔上方设有导流片，通过称来提高燃气与氧气混合，并且使燃气喷出更加均匀，从而提高了燃气的燃烧效率，具有使用方便、节能环保的特点。

本实用新型主要用于燃气炉灶。

申请人：苏浩
地址：221100 江苏省铜山县棠张镇后谷堆村5队68号
国籍：CN
代理机构：中山市铭洋专利商标事务所(普通合伙)
代理人：邹常友
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920214421.2(22)申请日 2019.02.19(30)优先权数据2018-032754 2018.02.27 JP(73)专利权人 三菱日立电力系统株式会社地址 日本国神奈川县(72)发明人 关口慎一　中村龙司　(74)专利代理机构 中科专利商标代理有限责任公司 11021代理人 祝博(51)Int.Cl.F23D 11/00(2006.01)F23D 11/38(2006.01)F23D 11/36(2006.01)(54)实用新型名称火焰稳定器以及锅炉用燃烧器(57)摘要本实用新型提供能够将因锅炉炉膛中的燃烧而产生且附着于火焰稳定器的燃烧灰等附着物去除、并且能够抑制附着物对火焰稳定器的腐蚀的火焰稳定器以及锅炉用燃烧器。

火焰稳定器包括火焰稳定构件，该火焰稳定构件构成为使在燃烧空间中燃烧的燃烧火焰稳定，火焰稳定构件包括：至少一个入口开口；形成于燃烧空间侧的至少一个出口开口；以及与至少一个入口开口及至少一个出口开口连通的至少一个内部流路。

权利要求书2页 说明书13页 附图14页CN 209857038 U 2019.12.27C N 209857038U权　利　要　求　书1/2页CN 209857038 U1.一种火焰稳定器，其特征在于，所述火焰稳定器包括火焰稳定构件，所述火焰稳定构件构成为使在锅炉炉膛的炉内所划分出的燃烧空间中燃烧的燃烧火焰稳定，所述火焰稳定构件包括：至少一个入口开口；形成于所述燃烧空间侧的至少一个出口开口；以及与所述至少一个入口开口及所述至少一个出口开口连通的至少一个内部流路。

2.根据权利要求1所述的火焰稳定器，其特征在于，所述至少一个出口开口包括在所述火焰稳定器的周向上彼此隔开间隔地形成的多个出口开口。

3.根据权利要求1或2所述的火焰稳定器，其特征在于，所述火焰稳定构件包括：内筒，其构成为能够供向所述燃烧空间供给燃料的燃料喷射装置插入；以及环状的扩散板，其从所述内筒的所述燃烧空间侧的缘部朝向所述燃烧空间侧沿径向延伸，所述至少一个出口开口形成于在所述内部流路中流动的流体从所述出口开口朝向所述扩散板的所述燃烧空间侧的面喷出的位置。
