燃气锅炉燃烧器工作原理图及系统构造

燃油燃气锅炉不同于燃煤锅炉，它需要使用燃烧器将燃料喷入锅炉炉膛，采用火室燃烧而无须使用炉排设施。

由于该锅炉燃烧后均不产生燃料灰渣，故燃油燃气锅炉无须排渣设施。

喷入炉内的油、气如果与空气在一定范围内混合或熄灭，就容易爆炸。

因此燃油燃气锅炉均需采用自动化的燃烧与控制系统。

其结构图如下图所示：
该锅炉的主要工作原理是:利用燃料燃烧后释放的热能或工业生产中的余热传递给容器内的水，使水达到所需要的温度或一定压力蒸汽的热力设备。

锅炉在“锅”与“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成一定温度和压力的热水或生成蒸汽，被引出应用。

在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传
播，将热量传递给锅炉受热面，而本身温度逐渐降低，最后由烟囱排出。

具有以下这些特点：
1.节能：作为国内工业锅炉制造有独到见解的来说，其生产的天然气锅炉辐射受热面为全波纹炉胆，对流受热面采用螺纹烟管，受热面大，锅炉产热出力足、热效率能高达92%以上，高于国家规定，节能性更好。

2.环保：燃油（气）是一种清洁能源，在燃烧时不产生有害气体和烟尘，极大地缓解了日益严重的空气污染，各地也纷纷出台相关的政策鼓励该类型的锅炉的使用。

以上就是今天分享的全部内容，感谢大家一直以来的阅读与支持。

燃气锅炉原理燃气锅炉是一种使用燃气作为燃料的加热设备。

它通过将燃气与空气混合并点燃，产生高温燃烧气体来加热水或产生蒸汽。

在这个过程中，燃气锅炉利用燃气的燃烧释放出的热量来加热介质，实现加热和供暖的功能。

燃气锅炉的原理可以分为供气系统、供燃系统、燃烧系统和热交换系统四个方面。

首先，供气系统是燃气锅炉的一个重要组成部分。

它负责将燃气从燃气管道输送到锅炉中。

供气系统主要包括燃气调压器、燃气表、燃气阀等设备。

燃气调压器的作用是将进入锅炉的燃气压力调整到锅炉所需的工作压力。

燃气表用于测量燃气的流量，以控制燃气的供给量。

燃气阀则起到开启和关闭燃气流动的作用，以实现燃气的供给控制。

其次，供燃系统是燃气锅炉的另一个关键组成部分。

它负责将燃气与空气混合，并通过点火装置点燃混合气体。

供燃系统主要包括进气管、风机、混合器等设备。

进气管将空气引入供燃系统，在风机的带动下，将空气送入混合器。

混合器将空气与燃气充分混合，使其达到可燃条件。

点火装置通过产生火花，点燃混合气体，启动燃气锅炉的运行。

然后，燃烧系统是燃气锅炉的核心部分。

它负责将燃气燃烧，产生大量的热能。

燃烧系统主要由燃烧室、燃烧器和燃烧调节器组成。

燃烧室是燃气锅炉实现燃烧的空间，在其中燃烧器将混合气体喷入，并通过点火装置进行点燃。

燃烧调节器用于调节燃气和空气的比例，以控制燃烧的稳定性和效率。

燃烧过程产生的热能会传递给热交换系统进行进一步利用。

最后，热交换系统是燃气锅炉的另一个重要部分。

它负责将燃烧过程中产生的热量传递给水或蒸汽，实现供暖或加热的目的。

热交换系统主要由燃烧室壁面和热交换管组成。

燃烧室壁面是热能传递的关键部分，它通过与燃烧气体接触并吸收热量，将燃烧气体降温。

热交换管则用于将燃烧室中的热量传递给水或蒸汽，使其升温。

通过冷凝等方式，热交换系统将燃烧过程中的热量最大化地利用起来。

总的来说，燃气锅炉的工作原理是通过供气系统将燃气输送到锅炉中，供燃系统将燃气与空气混合并点燃，燃烧系统将燃烧气体产生的热量传递给热交换系统，实现加热和供暖的功能。

锅炉二次燃烧器工作原理
锅炉二次燃烧器主要是由燃烧器本体、调压器、机械驱动装置等组成。

其工作原理如下：
1. 燃烧器本体：燃烧器本体是二次燃烧器的关键部件，通常包括混合室、燃气喷嘴、点火装置和火焰稳定装置等。

混合室通过调节进入的燃气和空气的比例，实现燃气与空气的充分混合。

2. 调压器：调压器的作用是调节燃气的压力，保证正常的燃气供应和燃烧器的正常工作。

调压器通常采用压力差调节器或径向调压器，根据需求进行调整。

3. 机械驱动装置：机械驱动装置用于提供点火、烧嘴开启和关闭等动作。

根据控制信号，机械驱动装置通过转动阀、开启或关闭喷嘴等方式，使燃气和空气进入混合室并点火。

整个二次燃烧器的工作过程如下：
1. 调压器将燃气从供气管道中调节至适当的压力，进入燃烧器本体。

2. 机械驱动装置根据控制信号操作，打开燃气喷嘴和空气进口阀门。

3. 燃气和空气进入混合室，通过混合室内的喷嘴进一步混合。

4. 当混合物达到一定的燃气和空气比例后，通过点火器点燃混
合气体。

5. 燃烧后的热能传导给锅炉内的热媒介，从而产生蒸汽或热水。

6. 当需要停止燃烧时，机械驱动装置关闭燃气喷嘴和空气进口阀门，停止燃气供应。

总的来说，锅炉二次燃烧器通过燃气和空气的充分混合，并经过点火和燃烧的过程，实现将热能转化为蒸汽或热水的目标。

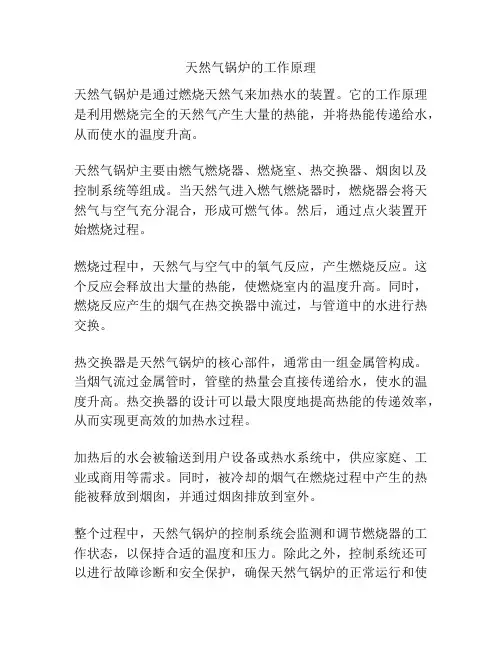

天然气锅炉的工作原理
天然气锅炉是通过燃烧天然气来加热水的装置。

它的工作原理是利用燃烧完全的天然气产生大量的热能，并将热能传递给水，从而使水的温度升高。

天然气锅炉主要由燃气燃烧器、燃烧室、热交换器、烟囱以及控制系统等组成。

当天然气进入燃气燃烧器时，燃烧器会将天然气与空气充分混合，形成可燃气体。

然后，通过点火装置开始燃烧过程。

燃烧过程中，天然气与空气中的氧气反应，产生燃烧反应。

这个反应会释放出大量的热能，使燃烧室内的温度升高。

同时，燃烧反应产生的烟气在热交换器中流过，与管道中的水进行热交换。

热交换器是天然气锅炉的核心部件，通常由一组金属管构成。

当烟气流过金属管时，管壁的热量会直接传递给水，使水的温度升高。

热交换器的设计可以最大限度地提高热能的传递效率，从而实现更高效的加热水过程。

加热后的水会被输送到用户设备或热水系统中，供应家庭、工业或商用等需求。

同时，被冷却的烟气在燃烧过程中产生的热能被释放到烟囱，并通过烟囱排放到室外。

整个过程中，天然气锅炉的控制系统会监测和调节燃烧器的工作状态，以保持合适的温度和压力。

除此之外，控制系统还可以进行故障诊断和安全保护，确保天然气锅炉的正常运行和使
用安全。

总的来说，天然气锅炉的工作原理是通过燃烧天然气产生热能，并将热能传递给水，实现水的加热。

它是一种高效、环保的加热设备，在家庭和工业中得到广泛应用。

燃气锅炉的工作原理

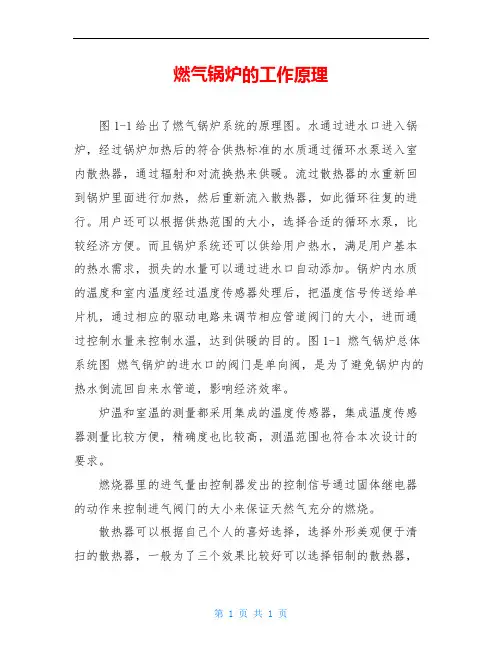

图1-1给出了燃气锅炉系统的原理图。

水通过进水口进入锅炉，经过锅炉加热后的符合供热标准的水质通过循环水泵送入室内散热器，通过辐射和对流换热来供暖。

流过散热器的水重新回到锅炉里面进行加热，然后重新流入散热器，如此循环往复的进行。

用户还可以根据供热范围的大小，选择合适的循环水泵，比较经济方便。

而且锅炉系统还可以供给用户热水，满足用户基本的热水需求，损失的水量可以通过进水口自动添加。

锅炉内水质的温度和室内温度经过温度传感器处理后，把温度信号传送给单片机，通过相应的驱动电路来调节相应管道阀门的大小，进而通过控制水量来控制水温，达到供暖的目的。

图1-1 燃气锅炉总体系统图燃气锅炉的进水口的阀门是单向阀，是为了避免锅炉内的热水倒流回自来水管道，影响经济效率。

炉温和室温的测量都采用集成的温度传感器，集成温度传感器测量比较方便，精确度也比较高，测温范围也符合本次设计的要求。

燃烧器里的进气量由控制器发出的控制信号通过固体继电器的动作来控制进气阀门的大小来保证天然气充分的燃烧。

散热器可以根据自己个人的喜好选择，选择外形美观便于清扫的散热器，一般为了三个效果比较好可以选择铝制的散热器，
散热器的入水口的强制循环水泵保证了散热器内的水压，从而也保证了散热片的散热效果。

燃气锅炉控制原理图燃气锅炉是一种常见的供暖设备，其控制原理由下述几个基本部分组成。

1. 燃气供应系统：燃气供应系统包括天然气或液化石油气的主管道、压力调节阀、安全阀等。

主管道将燃气输送到锅炉燃烧室，而压力调节阀和安全阀可确保燃气供应的稳定和安全。

2. 燃烧室：在燃烧室内，燃气与空气混合并被点火燃烧。

为了保证燃气的充分燃烧，燃烧室内通常设置有燃气喷嘴、风扇和点火系统。

燃气喷嘴负责将燃气喷入燃烧室，风扇则将大量空气吹入燃烧室以与燃气混合，而点火系统则通过电极产生火花点燃混合气体。

3. 温度控制系统：燃气锅炉的温度控制系统能够根据设定的温度要求，控制燃气供应和燃烧效率。

该系统通常包括温度传感器、温度控制器和执行器。

温度传感器负责监测燃气锅炉的温度，将温度信号传递给温度控制器。

温度控制器根据设定的温度值和实际温度值进行比较，并通过执行器控制燃气供应量，以保持锅炉温度在设定范围内。

4. 水位控制系统：燃气锅炉的水位控制系统负责监测锅炉内的水位，并控制给水量以维持适当的水位。

该系统通常包括水位传感器、水位控制器和电磁阀。

水位传感器监测锅炉内的水位变化，并将水位信号传递给水位控制器。

水位控制器根据实际水位和设定的水位值进行比较，并通过控制电磁阀的开启和关闭来调整给水量，以维持锅炉内的水位稳定。

5. 安全保护系统：燃气锅炉还配备有多个安全保护装置，以保障设备和使用者的安全。

这些安全装置包括过热保护器、超高温保护器、燃气漏气报警器、烟道堵塞报警器等。

当锅炉温度超过安全限值、燃气泄漏或烟道堵塞时，安全保护系统能够及时发出警报并停止燃气供应，以防止事故的发生。

燃气锅炉控制原理图的各个部分相互协调，以实现安全、高效的供暖过程。

这些部分通过传感器、控制器和执行器之间的信息传递和互动，使燃气锅炉能够在设定的温度范围内稳定运行，并保证供暖系统的安全性和可靠性。

燃气锅炉的工作原理燃气锅炉是一种常见的采用燃烧燃气来产生热能的设备。

它广泛应用于家庭、工业和商业领域，用于供暖、热水和蒸汽等热能需求。

下面将详细介绍燃气锅炉的工作原理。

一、燃气锅炉的基本构成燃气锅炉主要由燃气供应系统、燃烧系统、热交换系统、控制系统和排烟系统等组成。

1. 燃气供应系统：燃气供应系统包括燃气管道、燃气调压器、燃气阀门等。

燃气通过管道输送到燃气锅炉，经过调压器降低压力后，进入燃气阀门控制燃气的流量。

2. 燃烧系统：燃烧系统由燃气喷嘴、燃气阀门、点火器和燃烧器等组成。

燃气通过燃气喷嘴进入燃烧器，在燃气阀门的控制下，通过点火器点燃燃气，形成火焰。

3. 热交换系统：热交换系统由燃烧室、烟道和换热器等组成。

燃气燃烧产生的高温烟气通过烟道进入换热器，与循环水或者蒸汽进行热交换，将热能传递给循环介质。

4. 控制系统：控制系统用于监测和控制燃气锅炉的工作状态。

它包括温度传感器、压力传感器、燃气阀门控制器等。

通过对传感器信号的采集和处理，控制系统可以自动调节燃气的供应和燃烧过程，以实现燃气锅炉的稳定运行。

5. 排烟系统：排烟系统用于排放燃烧产生的废气。

烟气从燃烧室经过烟道排出，通过烟囱排放到室外。

二、燃气锅炉的工作过程燃气锅炉的工作过程主要包括燃气供应、燃烧、热交换和排烟等阶段。

1. 燃气供应：当需要使用热能时，控制系统打开燃气阀门，燃气从燃气供应系统进入燃烧系统。

2. 燃烧：燃气进入燃烧器后，在点火器的作用下点燃，形成火焰。

同时，控制系统监测火焰的状态，根据需要调节燃气的供应量，以保持火焰的稳定和适当的温度。

3. 热交换：燃烧产生的高温烟气通过烟道进入换热器，与循环介质（如水或者蒸汽）进行热交换。

烟气的热能被传递给循环介质，同时烟气冷却，形成烟气中的水蒸气凝结成水滴，然后排出燃气锅炉。

4. 排烟：烟气通过烟道排出燃气锅炉，经过烟囱排放到室外。

排烟的同时，燃气锅炉也会通过补水系统补充消耗的水量，以保持循环介质的稳定循环。

燃烧机原理及维护(内部版本)PPT幻灯片课件目录CONTENCT •燃烧机基本原理与构造•燃烧机点火及燃烧过程•燃烧机维护与保养•燃烧机安全与环保要求•案例分析：某型号燃烧机故障处理实例•总结与展望01燃烧机基本原理与构造燃烧机工作原理燃料与空气混合燃烧机通过特定的供气系统将燃料和空气按一定比例混合，形成可燃混合气。

点火与燃烧点火系统点燃混合气，引发燃烧反应，释放大量热能。

热能转换燃烧产生的热能传递给工作介质（如锅炉水、加热空气等），使其升温并输出热能。

01020304供气系统点火系统燃烧室控制系统燃烧机主要构造用于容纳燃烧反应，通常由耐火材料制成，具有良好的耐高温性能。

包括点火电极、高压发生器等，用于点燃混合气。

包括燃料供应装置、空气供应装置和混合装置，用于将燃料和空气按一定比例混合。

用于监控燃烧过程，确保燃烧机安全、稳定运行。

80%80%100%燃料与空气混合过程根据燃烧需求，通过燃料供应装置向燃烧机提供适量的燃料。

空气通过空气供应装置进入燃烧机，与燃料按一定比例混合。

燃料和空气在混合装置内充分混合，形成均匀的可燃混合气。

混合气的质量直接影响燃烧效率和排放性能。

燃料供应空气供应混合过程02燃烧机点火及燃烧过程点火电极点火变压器点火控制器燃气阀点火系统组成与原理产生高压电火花，点燃混合气体。

控制点火电极的放电时间和频率，确保可靠点火。

将低电压转换为高电压，提供给点火电极。

控制燃气流量，确保燃气与空气混合比例适当。

提供燃气与空气混合并燃烧的空间。

燃烧室提供燃烧所需的空气，并控制空气流量。

鼓风机根据燃烧需求调节燃气流量，保持稳定的燃烧状态。

燃气调节器监测燃烧状态，调整燃气和空气流量，确保燃烧效率和安全性。

控制系统燃烧过程及控制检测燃烧室内火焰的存在和稳定性。

火焰探测器熄火保护装置报警系统维护与保养在火焰熄灭或不稳定时切断燃气供应，确保安全。

在出现故障或异常情况时发出警报，提醒操作人员及时处理。

定期清洁燃烧室、更换点火电极等易损件，确保燃烧机正常运行。

燃气锅炉的工作原理燃气锅炉是一种利用燃气燃烧产生热能的设备，广泛应用于供暖、供热和工业生产领域。

它的工作原理可以简单概括为燃气燃烧产生高温烟气，通过换热器将热能传递给工作介质，从而实现加热的目的。

燃气锅炉的工作原理主要包括燃气供给系统、燃烧系统、烟气排放系统和控制系统等几个方面。

燃气供给系统是燃气锅炉的重要组成部分。

它主要由燃气管道、燃气调压器和燃气阀等组成。

燃气通过管道进入燃气调压器，调压器可以根据需求将燃气压力调整到锅炉所需的工作压力。

然后，燃气进入燃气阀，通过开启或关闭燃气阀来控制燃气的供给量。

燃烧系统是燃气锅炉的核心部分。

它由燃烧器、燃烧室和热交换器等组成。

燃气通过燃烧器进入燃烧室，在燃烧室内与空气进行混合并点燃。

点燃后的燃气燃烧产生高温烟气，烟气中的热能通过热交换器传递给工作介质，从而使其升温。

烟气排放系统主要用于排放燃烧过程中产生的废气。

烟气从燃烧室经过烟道进入烟囱，然后通过烟囱排放到大气中。

为了保证烟气排放的安全和环保，燃气锅炉通常会配备烟气净化装置，如除尘器和脱硫装置，以减少废气中的颗粒物和有害气体的排放。

控制系统是燃气锅炉的智能化管理系统。

它主要由控制器、传感器和执行器等组成。

控制器可以实时监测锅炉的工作状态和参数，如温度、压力、燃气供给量等。

传感器可以将这些参数转化为电信号并传输给控制器。

控制器根据接收到的信号进行分析和判断，然后通过执行器控制燃气阀、风机等设备的运行，以实现对锅炉的自动控制。

总结起来，燃气锅炉的工作原理是通过燃气燃烧产生高温烟气，然后利用换热器将热能传递给工作介质，实现加热的过程。

燃气供给系统负责将燃气输送到燃烧器；燃烧系统负责燃烧燃气并将热能传递给工作介质；烟气排放系统负责将燃烧产生的废气排放到大气中；控制系统负责对锅炉进行智能化管理和控制。

这些部分相互配合，共同实现燃气锅炉的正常工作。

燃气锅炉作为一种高效、环保的加热设备，得到了广泛的应用和推广。

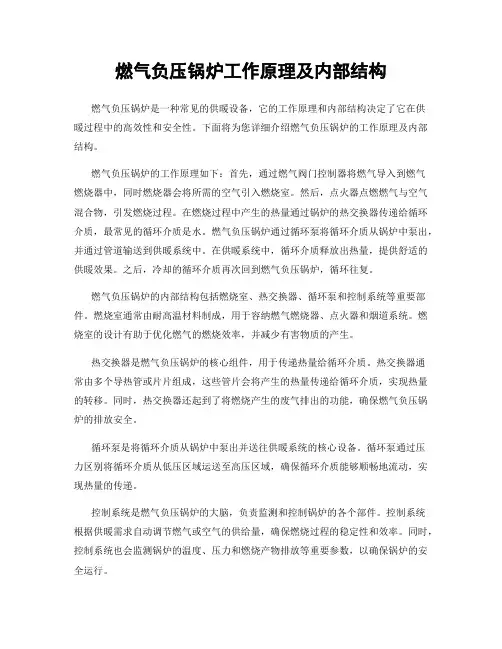

燃气负压锅炉工作原理及内部结构燃气负压锅炉是一种常见的供暖设备，它的工作原理和内部结构决定了它在供暖过程中的高效性和安全性。

下面将为您详细介绍燃气负压锅炉的工作原理及内部结构。

燃气负压锅炉的工作原理如下：首先，通过燃气阀门控制器将燃气导入到燃气燃烧器中，同时燃烧器会将所需的空气引入燃烧室。

然后，点火器点燃燃气与空气混合物，引发燃烧过程。

在燃烧过程中产生的热量通过锅炉的热交换器传递给循环介质，最常见的循环介质是水。

燃气负压锅炉通过循环泵将循环介质从锅炉中泵出，并通过管道输送到供暖系统中。

在供暖系统中，循环介质释放出热量，提供舒适的供暖效果。

之后，冷却的循环介质再次回到燃气负压锅炉，循环往复。

燃气负压锅炉的内部结构包括燃烧室、热交换器、循环泵和控制系统等重要部件。

燃烧室通常由耐高温材料制成，用于容纳燃气燃烧器、点火器和烟道系统。

燃烧室的设计有助于优化燃气的燃烧效率，并减少有害物质的产生。

热交换器是燃气负压锅炉的核心组件，用于传递热量给循环介质。

热交换器通常由多个导热管或片片组成，这些管片会将产生的热量传递给循环介质，实现热量的转移。

同时，热交换器还起到了将燃烧产生的废气排出的功能，确保燃气负压锅炉的排放安全。

循环泵是将循环介质从锅炉中泵出并送往供暖系统的核心设备。

循环泵通过压力区别将循环介质从低压区域运送至高压区域，确保循环介质能够顺畅地流动，实现热量的传递。

控制系统是燃气负压锅炉的大脑，负责监测和控制锅炉的各个部件。

控制系统根据供暖需求自动调节燃气或空气的供给量，确保燃烧过程的稳定性和效率。

同时，控制系统也会监测锅炉的温度、压力和燃烧产物排放等重要参数，以确保锅炉的安全运行。

总的来说，燃气负压锅炉通过燃烧燃气产生热量，并将热量通过热交换器传递给循环介质，实现供暖效果。

其内部结构包括燃烧室、热交换器、循环泵和控制系统等部件，通过这些部件的协调工作，燃气负压锅炉能够高效、安全地供暖。
