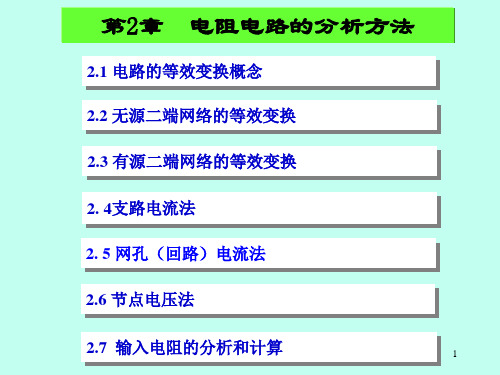

第2章 线性电阻电路的分析内容：网络方程法：支路电流法、节点电压法、回路电流法。
线性电路定理：替代定理、戴维宁定理、诺顿定理。
2.1 电阻的串联、并联和混联电路分析线性电阻电路的方法很多，但基本依据是KCL 、KVL 及元件的伏安关系()VAR 。
根据这些基本依据可推导出三种不同的分析电路的方法：等效法、方程法、定理法。
本章首先介绍等效变换，然后讨论支路电流法、网孔分析法及节点电位法，最后介绍常用定理，包括叠加定理和齐次定理、戴维南定理和诺顿定理等。
2.1.1 电路等效的一般概念1．等效电路的概念：在分析电路时，可以用简单的等效电路代替结构较复杂的电路，从而简化电路的分析计算，它是电路分析中常用的分析方法。
但值得注意的是，等效电路只是它们对外的作用等效，一般两个电路内部具有不同的结构，工作情况也不相同，因此，等效电路的等效只对外不对内。
2．等效电路的应用：简化电路。
2.1.2 电阻的串联、并联与混联1. 电阻的串联电阻串联的概念：两个或两个以上电阻首尾相联，中间没有分支，各电阻流过同一电流的连接方式，称为电阻的串联。
串联电阻值： 123R R R R =++ 电阻串联时电流相等，各电阻上的电压：1 11122223333RUU IR R UR RRUU IR R UR RRUU IR R UR R⎫===⎪⎪⎪===⎬⎪⎪===⎪⎭2. 电阻的并联电阻的并联概念：两个或两个以上电阻的首尾两端分别连接在两个节点上，每个电阻两端的电压都相同的连接方式，称为电阻的并联并联电阻电流值：123123123111U U UI I I I UR R R R R R⎧⎫=++=++=++⎨⎬⎩⎭并联电阻值：1231111R R R R=++电阻并联电路的等效电阻的倒数等于各个电阻的倒数之和。
电阻并联时电压相等，各电阻上的电流：111122223333GU RII IR R GGU RII IR R GGU RII IR R G⎫===⎪⎪⎪⎪===⎬⎪⎪===⎪⎪⎭3. 电阻的混联既有电阻串联又有电阻并联的电路叫混联电路。
