中兴ZXDSL831使用手册

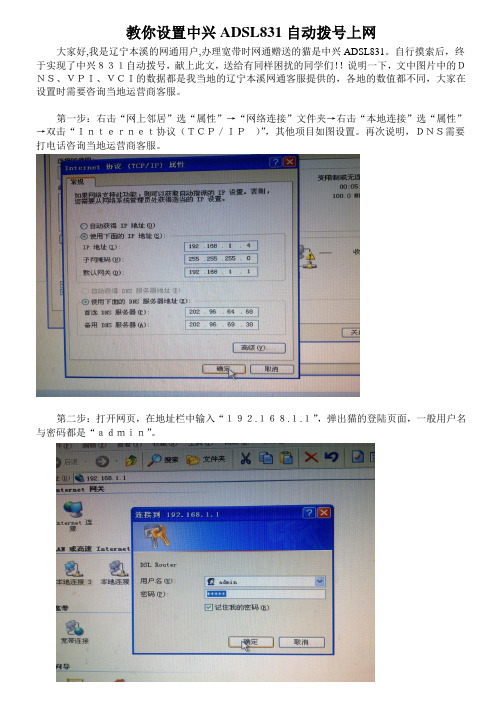

教你设置中兴ADSL831自动拨号上网
大家好,我是辽宁本溪的网通用户,办理宽带时网通赠送的猫是中兴ADSL831。

自行摸索后，终于实现了中兴８３１自动拨号，献上此文，送给有同样困扰的同学们！！说明一下，文中图片中的ＤＮＳ、ＶＰＩ、ＶＣＩ的数据都是我当地的辽宁本溪网通客服提供的，各地的数值都不同，大家在设置时需要咨询当地运营商客服。

第一步：右击“网上邻居”选“属性”→“网络连接”文件夹→右击“本地连接”选“属性”→双击“Ｉｎｔｅｒｎｅｔ协议（ＴＣＰ／ＩＰ）”，其他项目如图设置。

再次说明，ＤＮＳ需要打电话咨询当地运营商客服。

第二步：打开网页，在地址栏中输入“１９２.１６８.１.１”，弹出猫的登陆页面，一般用户名与密码都是“ａｄｍｉｎ”。

第三步：单击“高级设置”→“广域网络”→“因特网络”。

这时需要询问当地客服“本地的ＶＰＩ／ＶＣＩ”是多少，然后单击“编辑”中的“红色笔形”进入。

第四步：填入咨询到的ＶＰＩ／ＶＣＩ数值，其他项目如图中设置。

第五步：如图中设置。

第六步：如图中设置。

第七步：核对无误后，单击“完成”。

第八步：单击“确定”，猫自动重启后生效。

简单八个步骤，轻松自动拨号～～～！。

ZXDSL831 II的modem内置PPPoE＋NAT设置由于ZXDSL 831以太网端口（LAN）的缺省配置的IP地址为192.168.1.1，因此请首先确认您的计算机的网卡地址、子网掩码、网关地址等信息设置是否正确？请指定您的计算机的IP地址为192.168.1.x （其中x为2～254的整数）；子网掩码为255.255.255.0；网关地址为192.168.1.1,另外要将当地的DNS设置到计算机上。

1.确认您的计算机与ZXDSL 831已经正确连接、ZXDSL 831已经出于上电状态。

打开IE，并输入ZXDSL 831的以太网网口地址192.168.1.1，按回车键（Enter），登陆到831WEB界面，需要输入用户名(admin)和口令(admin)。

注意都是小写。

2. 点击“高级设定”―>“广域网络”，在这里确定“VPI”和“VCI”的值，这两个参数是由局方提供的，DSLAM和831之间的PVC编号，＊如果些编号不对，您将无法设置成功＊(请咨询当地运营商获得此编号)然后点击“编辑框”里的“铅笔图案”进行编辑或“删除”对应的PVC再新增。

在您删除您所选中的PVC进行删除的时候，会有相应的提示：然后，点击“是”之后，当您点“编辑”或“删掉”后“新增”时出现如下界面：3.“广域网连线方式”选择“PPP over Ethernet（PPPOE）”，数据封装模式选择“LLC/SNAP”，然后点击“下一步”。

4.点选“自动取得广域网IP地址”和“启用网络地址转换(NAT)功能（这个就是路由功能，一定要打开）”，然后点击“下一步”。

5.输入“PPP用户帐号”和“PPP用户密码”，然后选择“PPP连接方式”，一般选择“永远在线”，建议用户选择。

6.下列页面将会出现。

通过该页面您可以对修改情况进行复查。

7.点击“完成”,确认后,保存配置.此时modem会自动保存您的设置信息并且会自动重启,请观察modem指示灯有无变化.有变化说明已重启.如果指示灯无任何变化,请进行第8步.8.手动重启:选择“系统管理”里面的“系统重启”选项,点击“系统重启”即可.9.最后可以通过查询“系统状态”中的”广域网络”确认是否内置PPPOE拨号成功。

我写了一篇是根据中兴BBS上一友的方式做的，但加了图例和补充，我上传图片，所以只好提供链接，希望斑竹原谅，另我已经看到你的回复，我会注意的。

/BBS/dispbbs.asp?boardID=15&ID=36****************************本想做个插入网页，可惜指令无效。

呵呵。

确实我承认，LB中链接网页的功项本论坛没有开放（呵呵，是可以考虑，因为不耗资源；对于上传附件或图片，我个人认为可以向认证会员及以上职权人员开放，可惜是一面之词）。

出于您对本站的支持，我可以开通zerohour已禁的ID，下不为例。

1. 在本机网卡上设置IP地址192.168.1.2；网关192.168.1.1，DNS 202.96.209.133 202.96.209.5（上海热线）。

2. 通过浏览器在地址栏输入192.168.1.1，然后在弹出的界面中输入用户名和密码，都为大写ZXDSL。

3. 进入配置界面，选择Routing。

4. 选择PPP方式，然后再选择“添加”。

5. 进入PPP接口- 添加6. 根据ISP提供的ADSL的VPI/VCI参数，对应的interface值，例如我使用的是中兴的局端设备，那么我的的VPI/VCI参数就是8/81，那么相对应的就是Lower Interface是aal5-3。

7. A TM VC选择前面所对应的Lower Interface，我这里选的是aal5-3；Status选择StartOnData，意思为当有数据需求时才拨号上网。

Protocol采用PPPoE方式 Use DNS：选择Enable ；Default Route：Enable打开路由模式Default Route：CHAP；Login Name、Password：拨号的用户名和密码，其他为默认值，然后确认关闭。

8. 选择ADMIN-------- Commit & Reboot----------------- Reboot from last configuration,保存并重启。

各种ADSL Modem 及路由器的端口映射方法1、华为MT80C型路由器的端口映射1）在IE的地址栏里输入路由器的地址（默认的ip是：192.168.1.1 ，用户名是：admin，密码是admin ）,IE自然会弹出一窗口要求输入路由器的”用户名”和"密码”,MT800的隐含的设置是admin/admin2）进入MT800的设置页面后，点击左上角的”其他设定".再选"NAT"（在"其他设定”的下拉菜单中）3）在进入"NAT"的页面后，首先确定一下"NAT"的选项是"允许",然后点击”添加"4）在弹出的NAT规则添加中出现一表格，做如下设置：RULE FLAVO选RDRRULE ID 填2IF NAME里选ppp-0协议里选TCPLocal地址From里填192.168.X.X（这个就是你的内部IP地址,如果有变，今后自己修改）Local 地址To 里也填192.168.X.XGlobal地址from 和to 里,两个都不要填，也就是保持0.0.0.0最后3个端口（目标端口起始值，目标端口终止值丄ocal端口）填上你想要BS开的TCP端口（BS定义的设置是16881,这里我们输入16881至16889）这样提交完后，端口映象就算做完了•如果还不行，可能出错的地方就是IF NAME（有可能是ppp-1)2、神州数码DCAD-6010RA ADS路由设置1）登陆路由器的Web管理界面（默认的ip是:192.168.1.1，用户名是：adsl,密码是：adsl1234）2）进入管理界面后依次按如下顺序选择：Services—>NAT3）在NAT Option选择NAT Rule Entry。

然后点击添加”填入相应参数，具体参数说明如下：Rule Flavor:规则种类Rule ID:判断地址翻译规则的序号，最小的序号最先执行，如有规则符合，不再向更高的ID判断执行IF Name:请选择相应的广域网接口，如PPP，1483B等Protocol:选择相应协议（TCP/UDP/ICMP 等Local Address From:使用规则的本地IP起始值，如果选择全部则填0.0.0.0Local Address To:使用规则的本地IP终结值，如果是单一IP,填入IP起始值。

-- 各种ADSL路由设置手册中兴ADSL831中文手册+ 软件资料ZTE ADSL 831 是一种具有多种线路传输模式ADSL调制解调器，并在客户端提供10BaseT以太网口,通过高速ADSL接入服务，ADSL 831可以为住宅用户提供宽频因特网或接入公司企业网的服务。

ADSL831 Version 2.79说明：(摘录中兴官方网站)中兴ADSL831出厂设置四条PVC (8/81, 8/35, 0/32, 0/35)，以适应各种局端DSLAM的配置。

（建议在路由模式下，只用1条PVC，去掉其它3条PVC，这样有利于提高ADSL831应用于网吧时的上网速度）中兴的ADSL831具有内置拨号软件功能，提醒用户注意，若使用此功能，请在不上网时必须关断电源才能退出PPPOE拨号功能，否则，PPPOE 拨号还在使用。

提醒用户注意，当您需要新功能时必须征得当地ADSL运营商的同意才能开通，否则，您所使用的新功能可能与当地运营商的局端产品不匹配而导致ADSL831产品故障、导致无法上网或其它异常现象，需要用户自己负责。

请慎重！中兴ADSL831的2.79版本是为了满足一些特殊功能的用户需求，当您正在使用的版本运行正常时，建议您不要升级软件版本。

若需升级，请在ADSL运营商的指导下进行。

特别声明：中兴ADSL MODEM支持ROUTE方式，但用户要使用这个服务，在局方必须有上端路由器支持，这就涉及各地电信局的宽带组网方式，以及是否对用户提供该项业务功能。

在各地使用情况中，曾经有多次用户擅自修改ADSL MODEM配置，中断正常业务，却投诉服务商和设备厂家。

因此，电信局（中兴的直接客户）不希望用户自己改动MODEM，如果有软件升级等举措，由电信局统一处理。

我们绝对不推荐用户直接更改ADSL831的配置！！！ADSL831 Version 2.74 说明:(摘录中兴官方网站)ADSL831 2.74版本可以用来清除ADSL831用户密码。

中兴ADSL调制解调器系列ZXDSL 831 CII 设置（配置）路由器详解（附图解）中兴通讯股份有限公司出品的ADSL调制解调器ZXDSL831CII型，是一款带路由功能的调制解调器，可以称为猫路由一体机，也可称为二合一机，特别值得一提的是，四个以太网口的配置非常灵活，目前被电信选为IPTV进户设备。

831具备一个电话线接口和四个RJ45接口（也称为以太口或以太网口），另外还有一个电源开关按钮，非常方便。

831在使用上分为两大类●作为调制解调器，提供PVC接入，配合多VPI/VCI链路，分别提供上网通道和IPTV通道。

●作为路由器使用，提供最多四个以太口同时上网，具备DHCP功能。

本文较为详细地介绍将831设置为共享上网路由器的方法。

首先把831的第4个以太口用网线连接电脑网卡，电脑IP设定为192.168.1.10，子网掩码设定为255.255.255.0。

在浏览器中输入192.168.1.1，进入831的登录界面，输入用户名admin和密码admin 后按确定。

进入831的设置界面点击快速开始，再点击快速设定VPI值填入8，VCI值填入81（或者填入你的服务商提供给你的参数），按下一步点击PPPOE单选钮，按下一步点击自动取得广域网IP地址，钩上启用网络地址转换复选框，按下一步填入你的用户名和密码，按下一步设定局域网参数，钩上启用局域网DHCP服务器复选框，按下一步检查一下状态，按完成等待831重启等待2到3分钟左右后，刷新浏览器，可以看到已经连到广域网可以按断线后再按连接，填入你的用户名和密码，按连接，又能连上广域网试试可以上网登录831后，在不同的设置界面下可以看到相应的状态这个是广域网络，可以看到IP地址这个是系统诊断这个是系统诊断的结果这个是局域网的网络地址在端口映射里，可以设定端口对应的VPI/VCI值，按需要将多个以太口分配给共享上网用。

如果要改为调制解调器使用，只要选择以前必要的步骤，在广域网连接方式中点击BRIDGING，按下一步，然后一步一步正确选择，就能完成设置。

常见ADSL猫的默认管理员⽤户名及其密码常见ADSL猫的默认管理员⽤户名及其密码：ViKing⽤户名:adsl 密码:adsl1234实达默认IP：192.168.10.1版本：2110ehr v3.20、 2110ehr v3.21、 2110ehr v3.51⽤户名：admin 密码：conexant实达 2110ehr v4.5⽤户名：root 密码：grouter实达 2110eh v3.51（中⽂web界⾯）⽤户名：admin 密码：starnetadsl艾玛默认IP：192.168.101.1⽤户名：admin 密码：admin华硕http://192.168.1.1/⽤户名：adsl 密码：adsl1234神州数码 DCAD-6010RA V6http://192.168.1.1/⽤户名为ADSL，密码为ADSL1234神州数码 DCAD-6010RA V5192.168.1.1admin admin1234全向 QL1680在IE浏览器的地址栏⾥⾯敲⼊IP地址10.0.0.2的⽤户名是admin出⼚时默认值：密码是qxcomm1680，管理员密码是 qxcommsupport全向 QL1688在IE浏览器的地址栏⾥⾯敲⼊IP地址10.0.0.2⽤户名为admin；出⼚时默认值：密码为qxcomm1688全向 QL1880在IE浏览器的地址栏⾥⾯敲⼊IP地址192.168.1.1⽤户名是root出⼚时默认值：密码是root全向 qxcomm1688http://192.168.1.1/⽤户名为admin ⾼端设置密码是：qxcommsuport全向 qxcomm1680http://192.168.1.1/登陆ADSL的密码是:qxcomm1680普天 ISIN6161-RT⽤户名：putian 密码：123456普天 ISIN6161-BE⽤户名：putian 密码：123456重庆普天CP ADSL03http://192.168.1.1/username:rootpassword:rootetek-td ADSL_T07L006.0http://192.168.1.1/User Name: supervisorPassword: 12345忘记密码的解决办法：使⽤超级终端的Xmodem⽅式重写Vxworks.dlf，密码恢复成：12345合勤 zyxel 642在运⾏输⼊telnet 192.168.1.1密码1234,⼀直按住机⾝后⾯的的RESET复位键然后开机，保持⼏⼗秒就可以恢复出⼚默认值北电⽤户名:anonymous 密码:12345⼤恒⽤户名：admin 密码：admin⼤唐⽤户名：admin 密码：1234斯威特⽤户名：root 密码：root⽤户名：user 密码：user中兴ZXDSL831⽤户名:ZXDSL/adsl密码:zxdsl/adsl831ZXDSL831B⽤户名:ZXDSL/adsl密码:zxdsl/adsl831BENQ⽤户名：user 密码：benq1234伊泰克http://192.168.1.1/⽤户名：supervisor密码：12345阿尔卡特http://192.168.1.1/⼀般没有密码义成(同维) DSL699E 699EAhttp://192.168.1.1/⽤户名：ROOT密码：ROOT⼤亚 DB102 DB108http://192.168.1.1/⽤户名：admin密码：dare⾼级设置界⾯：http://192.168.1.1/ doc/index1.htm WST RT1080http://192.168.0.1/username:rootpassword:rootWST ART18CXhttp://10.0.0.2/username:adminpassword:conexantusername:userpassword ：password泛德adminconexant东信 Ea700http://192.168.1.1/⽤户名：空密码：passwordbroadmax hsa300ahttp://192.168.0.1/username:broadmaxpassword:broadmax长虹 ch-500Ehttp://192.168.1.1/username:rootpassword:root台湾突破 EA110RS232:38400http://192.168.7.1/username SLpsw SLGVC DSL-802E/R3Ahttp://10.0.0.2/username:adminpassword:epicrouterusername:userpassword assword科迈易通 km300A-1http://192.168.1.1/username: password,command passwordassword科迈易通 km300A-Ghttp://192.168.1.1/username:rootpassword:root科迈易通 km300A-Ahttp://192.168.1.1/username:root/admin (armandb,PINKLACE,commandpassword:123456/root科迈易通 KM300A-AB192.168.1.1admin/rootroot/123456sunrise SR-DSL-AEhttp://192.168.1.1/username:adminpassword:0000sunrise DSL-802E_R3Ahttp://10.0.0.2/username:adminpassword:epicrouterusername:userpassword asswordUT斯达康 ut-300Rhttp://192.168.1.1/username:root or adminpassword:utstarCyberLink 6307/6309KG它使⽤在随Cyberlink6307/6309KG带的光盘中DSLCom.exe出⼚时默认值：路由IP地址 : 192.168.1.1密码 : stmTP-LINK TD-8800192.168.1.1户名admin,密码adminEcom ED-802EG在IE输⼊192.168.1.1⽤户名和密码都为root神州数码 6010RA在IE输⼊192.168.1.1　⽤户名为ADSL，密码为ADSL1234华为Huawei SmartAX MT800初始IP是192.168.1.1⽤户名ADMIN 密码admin/epicrouter恢复默认配置的⽅法有两种，⼀种是连续按MODEM背后的RESET键三次另⼀种是在配置菜单的SAVE&REBOOT⾥选择恢复默认配置。

中兴zxdsl831共享上网全攻略1.正确连接网络modem与hub之间用交叉网线｛见附一｝连接，接入1x插口，｛注意是1x而不是uplink},连接正确可见modem LAN灯亮，hub1x灯亮。

各终端机与hub之间用直通网线｛见附一｝连接，接入2x.3x.4x等接口。

注意各网线不能短于两米。

2.配置终端机TCP/IPip:192.168.1.2至192.168.1.255之间任意设置，最好按顺序设置。

子网掩码：255.255.255.0网关：192.168.1.1DNS:主机随便填，域名可不填，DNS192.168.1.1保存后重启计算机。

如1.2步正确，可见HUB灯亮，点网上邻居可见网络中其它计算机。

如超过4台计算机共享，最好使用交换机，接法相同。

3.进入MODEL设置页面在任何一台终端机上打开IE，访问192.168.1.1用户名ZXDSL，密码ZXDSL均为大写。

4.model设置｛各项参数意义见附二｝进入web－》Routing－》ppp－》添加PPP Interface: 默认A TM VC: 详细说明请看下方atm vc特别说明IPF Type: 默认Status: 默认Protocol: 选pppoeService Name: 可以不填写Use Dhcp: disableUse DNS: 选enableDefault Route: 选enableSecurity InformationSecurity Protocol: 选chapLogin Name: 填写adsl帐号Password: 填写adsl密码A TM VC: 特别说明：选“adl5－0”其他参数安装上面提示（如果你知道你的“A TM vc”值可以直接选择相应的），确认后Oper. Status参数为Link Up表示都填写对了，如果不是Link Up就删除以上配置，重新选择A TM VC后再确认，直到link up。

中兴ZXDSL831使用手册笔者家最近安装ADSL，用的是这款猫，看样子不错，搜索了网上不少资料，发现这款猫还有一些不错的功能，共享出来给正在使用这款猫的网友。

一、路由设置1、翻了翻说明书，知道 ZXDSL 831 以太网端口（ LAN ）的缺省配置的 IP 地址为 192.168.1.1 ，因此设定与猫连接的电脑 IP 地址为 192.168.1.x （其中 x 为 2 ～ 254 的整数）；子网掩码为 255.255.255.0 ；网关地址为 192.168.1.1，DNS为当地网络服务器提供（此项一定要填，不然就不能上网了）。

2、把电脑与 ZXDSL 831 已经连接、 ZXDSL 831 已经通电。

打开 IE ，并输入 ZXDSL 831 的以太网网口地址 192.168.1.1 ，按回车键（ Enter ），则可出现如下画面：3、输入用户名、密码（缺省设置均为ZXDSL，大写），然后点击“确定”按钮，进入 ZXDSL 831 配置界面如下4、点击“ WAN ”，进入“ WAN ”页面后，点击“ ATM VC ”，确认你所使用的 VPI 、 VCI 是否在列表当中（注意： MODEM 默认的 VPI/VCI 值不一定和当地服务商的值一致 ! 你所使用的 VPI 、 VCI 值一定要询问当地电信局确认 !）5、若不在以上列表中，请点击“添加”如下图6、将相应的 VPI 、 VCI 填入对应的空格内，在 VPI 、 VCI 列表中选择正确的 VPI 、 VCI 所对应的接口是 aal5 －？因为我这里的 VPI 和 VCI 分别是 8 和 81 ，对应的是 adl5-3。

7、点击“ WAN ”或“ Routing ” 页面中的“ PPP ”，然后点击下面的“添加”进入如下界面8 、选择“ PPP 接口”一般为PPP-0，即为PPP拔号。

选择“ ATM VC ”对应的接口，本例对应是 aal5-3 （此项选择根据 VPI 、 VCI 对应的接口进行选择）。

中兴网管操作指导一：账号登陆输入账号密码信息后请选择所要登陆地市的IP地址，具体操作如下图所示：IP地址添加若无所需登陆的地市IP，需自行添加新的IP地址，添加新的地市IP地址操作如下图所示：广东中兴片区各地市网管IP地址登陆成功后进去网管操作界面如下图：二．指标查询操作点击性能—>查询模板管理，操作如图所示：进入查询模板管理后，界面如下：查询模板选择选择需要的模板后右键 按模板查询，操作如图：进入模板后界面如下：在逻辑过滤选项可以设置门限，使指标只输出低于或高于门限的小区：查询对象说明查询指标需对汇总对象与通配层次进行选择：汇总对象有4个选择项具体如下：所有位置汇总成一条（所有已选择的网元在设置后的时间粒度汇总成一条指标）汇总到“子网”（所有已选择的网元在设置后的时间粒度每个子网一条指标）汇总到“网元”（所有已选择的网元在设置后的时间粒度每个基站一条指标）汇总到“小区”（所有已选择的网元在设置后的时间粒度每个小区一条指标）。

通配层次说明中心网管选择的对象最大不能超过1000条，所以需根据需要选择对象的数目来选择通配层次，通配层次有4个选择项，具体如下：选择全网所有网元—查询全网指标选择此选项。

子网—如需个别子网指标可以选择该选项。

选择到网元—需查询少量站点指标可以选择该选项。

小区—需定位到小区级别问题可以选择该选项。

查询时间查询时间需设定三个条件，查询粒度，查询时间段，有效时间段。

查询粒度：在设定的“查询时间段”和“有效时间段”按所设定的粒度进行指标汇总。

查询时间段：设定需要查询的时间段。

有效时段：有所设定“查询时间段”内只有在有时间段内的指标才进行汇总统计。

在设定好“查询指标/计算器”、“查询对象”和“查询时间”后按确定按钮便开始进行指标查询。

网管输出指标超10W行无法全部显示，需分开查询。

三．告警查询：通过告警查询我们可以知道小区当前硬件运行状态，通过历史告警我们可以知道某段时间小区指标恶化是否是因为某些告警引起。
