抽油泵工作原理
抽油泵工作原理是指通过机械设备将液体从低压区域抽送到高压区域的过程。
抽油泵通常由泵体、叶轮、轴和电动机等组成。
当电动机启动时，轴开始旋转，驱动叶轮在泵体内高速旋转。
液体进入泵体后，随着叶轮的旋转，被吸入叶轮的叶片间隙中，并被分流到叶轮的出口侧。
在叶轮的作用下，液体被迅速推送至泵体的出口。
在液体推送过程中，由于液体的惯性和泵体内的压力变化，产生了一股牵引力，使液体继续向泵体出口方向移动。
同时，由于出口区域的容积逐渐减小，液体的压力也逐渐增大。
当液体被推送至出口处时，压力已经增大到能克服介质管道中的阻力，从而使液体被迫流入管道中，进一步被输送到目标区域。
整个过程中，电动机持续驱动叶轮旋转，不断吸入和推送液体，从而实现了抽油泵的工作。
综上所述，抽油泵通过机械设备将液体从低压区域抽送到高压区域。
在电动机驱动下，泵体内的叶轮快速旋转，吸入液体并推送至出口处，形成一定的压力，然后通过管道输送到目标区域。
抽油泵常见故障及对策摘要：随着社会的进步，生产生活中对于石油资源的需求不断增长，油田需要提高自身的开采效率，才能满足社会需求。
抽油泵在油田机械采油过程中容易出现各种各样的故障和问题，影响原油产量，增加采油成本的同时，还可能带来一定的安全风险。
对此，技术人员需要做好对于抽油泵常见故障及原因的分析，积极引入新工艺新方法，对抽油泵运行中的故障进行防范，保证抽油泵的稳定可靠运行。
关键词：抽油泵；常见故障；对策引言抽油泵是采油机械非常重要的组成部分，抽油泵采油也是现阶段油田采油最为常用的方法，能够为油田开发带来较大的经济效益。
想爱你阶段，抽油泵采油作业环节，存在一定的限制因素，容易受到汽油、蜡等物质的损害，导致抽油泵内部和外部受到损害，影响采油作业的效率和效果。
1抽油泵工作原理及其应用要求1.1抽油泵工作原理抽油泵需要与抽油机进行配合，可将油井内原油以特定的工作方式，传送至指定的装置内。
抽油泵系统可分为泵筒、吸入阀门、柱塞、出油阀门等结构，其中，柱筒结构为抽油泵提供运行动力。
在实际的原油开采作业中，当原油被传输到油井下方，抽油泵内部的柱塞结构会进行反复运动，在压力的作用下，原油将会被传送到指定的输油管道中，而这一过程需要保持连续性，抽油泵反复连续上下运作，不断将外部压力传导至相应位置。
抽油泵的工作过程可分为上冲程与下冲程，在上冲程中，泵筒内容空间容量会大幅度提升，压力也会随之减小，而此时，泵筒上下方将会形成压力差，这种压力差可使原油顺着吸入阀门进入泵腔。
上冲程阶段，抽油泵负责将原油抽入到泵体内部，相反，下冲程阶段，抽油泵需要将原油压入到指定的输送管道之中。
在下冲程阶段，柱塞向下运动，泵筒内部空间迅速变小，内部压力上升，此时，吸入阀门保持关闭状态，而出油阀门将会在内外压力差的作用下打开，原油就可顺利进入到泵筒上方，抽油泵反复做功，柱塞上下反复，不断持续上冲程与下冲程，最终将原油提取到地面。
1.2抽油泵的应用要求在抽油泵的工作过程中，为了确保油田长期产能，其必须保证以下几点：（1）抽油泵的吸入阀门与柱塞的材质强度必须满足实际使用需求，尤其是承受压力最多的泵筒结构，必须同时具备足够的坚硬性与密封性，在承受高压时，其整体不会出现形变。
抽油泵基本状况介绍抽油泵是一种重要的工业设备，用于将液体从低压区域抽送至高压区域。
它在石油工业中扮演着至关重要的角色，被广泛用于油井、炼油厂和化工厂等领域。
本文将详细介绍抽油泵的基本状况。
一、抽油泵的工作原理抽油泵主要通过旋转机械能将能量传递给液体，使之产生差压，并将油液从较低压区域抽送至较高压区域。
抽油泵通常由一根旋转轴和多个叶轮组成。
当轴旋转时，叶轮会将液体吸入并迅速排出。
二、抽油泵的结构抽油泵的结构主要包括泵体、旋转轴、叶轮、密封器以及轴承等组件。
泵体是一个密封的容器，内部包含了叶轮和旋转轴。
叶轮是抽油泵的核心部件，它通过旋转产生动力，将液体抽送至高压区域。
旋转轴则负责将动力传递给叶轮。
密封器用于防止液体泄漏，确保抽油泵的正常运行。
轴承则支持旋转轴的运转，减少摩擦和磨损。
三、抽油泵的工作性能参数抽油泵的工作性能一般通过以下几个参数来描述：1.流量：指单位时间内泵送的液体体积。
2.扬程：指液体从低压区域抽送至高压区域所需要的能量。
3.功率：指泵所需输入的功率大小。
4.效率：指泵的能量传输效率，即输出功率与输入功率的比值。
四、抽油泵的分类根据不同的工作原理和结构特点，抽油泵可分为离心泵、容积泵和轴流泵等类型。
1.离心泵：离心泵是最常见的一种抽油泵，它通过叶轮的旋转将液体抛离，产生差压。
它具有结构简单、体积小、使用方便等优点，在石油工业中应用最广泛。
2.容积泵：容积泵又称柱塞泵或齿轮泵，它通过容积变化将液体推送至高压区域。
容积泵工作平稳，流量稳定，适合在高压或高粘度条件下工作。
3.轴流泵：轴流泵主要用于输送大量液体，它的流量大，但扬程较小。
轴流泵通常用于短距离输送，如排水、河道清淤等。
五、抽油泵的应用领域抽油泵在石油工业中具有广泛的应用。
首先，它被用于油井开采过程中，将原油从井底抽运至地面。
其次，抽油泵还被广泛应用于炼油厂和化学工厂等领域。
在炼油厂中，它主要用于将原油从储油罐输送至各个处理设备。

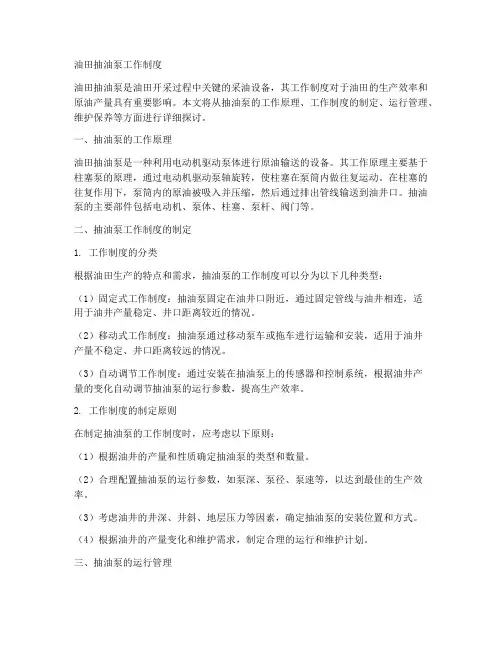

油田抽油泵工作制度油田抽油泵是油田开采过程中关键的采油设备，其工作制度对于油田的生产效率和原油产量具有重要影响。
本文将从抽油泵的工作原理、工作制度的制定、运行管理、维护保养等方面进行详细探讨。
一、抽油泵的工作原理油田抽油泵是一种利用电动机驱动泵体进行原油输送的设备。
其工作原理主要基于柱塞泵的原理，通过电动机驱动泵轴旋转，使柱塞在泵筒内做往复运动。
在柱塞的往复作用下，泵筒内的原油被吸入并压缩，然后通过排出管线输送到油井口。
抽油泵的主要部件包括电动机、泵体、柱塞、泵杆、阀门等。
二、抽油泵工作制度的制定1. 工作制度的分类根据油田生产的特点和需求，抽油泵的工作制度可以分为以下几种类型：（1）固定式工作制度：抽油泵固定在油井口附近，通过固定管线与油井相连，适用于油井产量稳定、井口距离较近的情况。
（2）移动式工作制度：抽油泵通过移动泵车或拖车进行运输和安装，适用于油井产量不稳定、井口距离较远的情况。
（3）自动调节工作制度：通过安装在抽油泵上的传感器和控制系统，根据油井产量的变化自动调节抽油泵的运行参数，提高生产效率。
2. 工作制度的制定原则在制定抽油泵的工作制度时，应考虑以下原则：（1）根据油井的产量和性质确定抽油泵的类型和数量。
（2）合理配置抽油泵的运行参数，如泵深、泵径、泵速等，以达到最佳的生产效率。
（3）考虑油井的井深、井斜、地层压力等因素，确定抽油泵的安装位置和方式。
（4）根据油井的产量变化和维护需求，制定合理的运行和维护计划。
三、抽油泵的运行管理1. 运行监控抽油泵的运行监控是确保其正常工作的重要环节。
通过安装在抽油泵上的传感器，实时监测抽油泵的运行参数，如电流、电压、泵速、泵压等，及时发现并处理异常情况。
2. 产量计量对抽油泵的产量进行准确计量，有助于评估油井的生产状况和抽油泵的运行效果。
可采用流量计、液位计等设备进行产量计量。
3. 巡检与维护定期对抽油泵进行巡检和维护，及时发现并处理设备故障，确保抽油泵的正常运行。
抽油泵的工作原理
抽油泵工作原理有哪些呢?
抽油泵工作原理：
抽油泵是属于一种特殊形式的往复泵，动力从地面经抽油杆传递到井下，使抽油泵的柱塞做上下往复运动，将油并中石油沿油管举升到地面。
抽油泵主要是由泵筒、柱塞、进油阀(吸人阀或固定阀)、出油阀(排出阀或游动阀)组成。
电动油泵上冲程时.柱塞下面的下泵腔.容积增大，压力减小，进油阀在其上下压差的作用下打开.原油进人下腔，与此同时，出油阀在其上下压差作用下关闭，柱塞上面的上泵腔内的原油沿油管排到地面。
同理，下冲程时，柱塞压缩进油阀和出油阀之间的原油。
关闭进油阀。
打开出油阀，下泵腔原油进人上泵腔。
柱塞一上一下，抽油泵完成了一次循环。
如此周而复始，重复进行循环。
根据抽油泵的特点，油泵工作原理，对抽油泵有以下几点要求：
(1)要有足够的强度和较好的密封性。
(2)要求工作可靠，寿命长、对阀、夺主塞、泵筒等要从结构、材质、加工质量和热处理工艺等方而.严格要求。
提高张拉设备耐磨性和抗腐蚀性，这样可减少抽油泵的非生产时间，降低采油成本。
(3)要有高的生产率和泵效，安装、修理和使用方便。
抽油泵工作原理就是这样的。
自动抽油泵电动吸油泵设备工艺原理1. 背景介绍在石油工业生产的过程中，为了能够高效、安全地进行油井采油作业，通常都需要使用到抽油泵电动吸油泵设备。
在这篇文档中，我们将介绍自动抽油泵电动吸油泵设备的工艺原理。
2. 设备组成自动抽油泵电动吸油泵设备主要由以下几部分组成：1.井口阀栓：用于控制油井的通断，一般安装在井口。
2.吸油管：负责将油井中的原油输送至地面设备。
3.吸油泵：负责将原油从井底抽到地面。
该泵通常由电机、泵轴、泵体、泵叶等部分组成。
4.驱动设备：用于提供吸油泵的动力，通常采用电动机或柴油机。
5.自动控制装置：用于实现自动控制和监测吸油泵和油井的运行状态。
3. 自动控制原理自动抽油泵电动吸油泵设备的自动控制原理主要分为两种类型：时间控制和液位控制。
3.1 时间控制时间控制方式是通过预设吸油泵的开启时间和停止时间，来实现对吸油泵的控制。
其控制原理如下：1.预设吸油泵的开启时间和停止时间。
2.当吸油泵运行到预设时间时，电控系统就会发送信号给电动机，通知其停止运行。
3.当吸油泵停止运行后，控制系统将自动关闭井口阀栓，避免油井内的原油继续流出。
4.接下来，等待一定的时间后，控制系统将再次开启吸油泵，并开启井口阀栓，使得原油再次开始流向地面设备。
3.2 液位控制液位控制方式是通过测量井口油位高度来进行控制。
当油井油位低于设定值时，自动抽油泵电动吸油泵设备会启动；当油位高于设定值时，设备会停止工作。
其控制原理如下：1.设定油井液位高度的高低限值。
2.当油位低于设定的低限值时，控制系统会自动启动吸油泵，并开启井口阀栓。
随着油位的上升，控制系统会逐渐减小吸油泵的流量，以保持油井油位在合适的范围。
3.当油位高于设定的高限值时，控制系统会自动停止吸油泵，并关闭井口阀栓，以避免原油继续流出。
4. 工作原理自动抽油泵电动吸油泵设备采用电动驱动设备，通过吸油管将液体（一般是原油）从井底抽到地面。
当液体从吸油管进入吸油泵时，由于吸油泵叶轮的旋转而产生一定的吸力，从而将液体抽上来，最终送入管道输送至分配设备。
气动抽油泵工作原理
气动抽油泵是一种利用气动力量驱动的抽油设备，其工作原理如下：
1. 气动力源：气动抽油泵通常使用气压作为动力源。
通过气源供应给泵体内的压缩空气，使之产生气压力。
2. 活塞运动：在气源的作用下，泵体内的空气被压缩，推动活塞向下运动。
活塞与泵体内的液体相连，液体会随着活塞的运动在泵体内产生压力。
3. 吸入阀闭合：当活塞运动到一定位置时，活塞上的吸入阀自动闭合，防止液体回流。
4. 排放阀打开：当活塞继续向下运动，液体被压入排出室，排放阀自动打开，液体通过排放阀进入出口管道。
5. 活塞返回：当活塞运动到最低点时，泵体内的压缩空气通过泵的排气孔排出，同时推动活塞返回原始位置。
以上过程循环进行，通过气压的作用，不断地将液体抽入泵体内，然后将液体排出泵体。
由于气动抽油泵没有电机和机械密封，适用于易燃、易爆、高粘度和有悬浮固体颗粒的介质抽取。
抽油泵的工作原理
抽油泵是一种用于抽取液体的装置，其工作原理基于压力差和吸力力。
以下是抽油泵的工作原理：
1. 创建压力差: 抽油泵通常由一个旋转的叶片或者活塞来创建压力差，从而帮助液体被抽出。
具体来说，当泵的旋转部分或活塞下降时，液体进入泵腔，在接下来的上升过程中，泵腔中的体积减小，从而产生一定的压力。
2. 吸力力: 除了由泵本身的运动产生的压力差外，抽油泵也利用吸力力来将液体移动到泵腔中。
泵腔中的压力低于液体所在区域的压力，因此液体会被吸入泵腔。
3. 排出液体: 抽油泵中的排出管道通常连接到一个容器或管道系统，从而允许被抽取的液体被送往需要的位置。
当泵腔内的压力增加时，液体被排出。
需要注意的是，抽油泵的具体工作原理和结构可能因厂家和类型的不同而略有区别。
但总体而言，抽油泵的工作过程主要涉及压力差的产生和利用吸力力将液体移动到泵腔中的原理。
抽油泵的结构及工作原理
（1）抽油泵的结构图
1、4-外管接箍；
2-外管；
3-缸套；
5-固定阀罩；
6-固定凡尔；
7-压紧接头；
8-上游动凡尔罩；
9-上游动凡尔；
10-接头；
11-柱塞；
12-下游动凡尔
罩；
13-下游动凡尔；
（2）抽油泵的工作原理
（a）上冲程；（b）下冲程；
1-游动阀；2-活塞；3-衬管；4-固定阀
上冲程：活塞上行，游动阀关闭，泵筒内压力下降，当泵筒内压力低于泵入口压力时，固定阀打开，液体进入泵内，同时井口排出活塞让出泵筒体积的液体。
下冲程:活塞下行，泵筒内压力升高，游动阀打开，固定阀关闭，液体从泵内排出到活塞以上的油管中，同时井口排出光杆进入的液体体积。
